真鍮製ウォームホイール
  • 真鍮製ウォームホイール真鍮製ウォームホイール
  • 真鍮製ウォームホイール真鍮製ウォームホイール

真鍮製ウォームホイール

Raydafon は、中国に本拠を置く OEM メーカーおよびサプライヤーで、エンジニアリング機械、冶金機器、医療機器、造船および自動倉庫におけるウォーム ギア ドライブ用の真鍮ウォーム ホイールを提供しています。標準生産ではZCuSn10Pb1錫青銅を使用し、硬度HB≧80、耐摩耗性が通常の黄銅より約30%優れています。歯車は鋳造、荒旋削、微旋削、ホブ切り、研削という5つの精密な工程を経て加工され、歯面粗さRa≤1.6μm、適合するウォームとの噛み合い誤差0.05mm以下に達します。伝達効率は国家基準より約15%向上し、自己潤滑性能によりオイル依存性も低減します。 5000時間の連続運転テストでも100時間当たりの摩耗量は0.01mm以下を示しています。標準サンプル:モジュール0.5、歯数20、歯径11.2mm、高さ12mm、外径11mm、内径4mm、重量16g。カスタムモジュール、歯数、外径50mm~300mm、材質グレードに対応します。通常のご注文の場合、納期は約15日です。図面、材料グレード、数量、目的地港を送信して、迅速な見積もりを出します。
中国OEM真鍮ウォームホイールメーカー

エンジニアリング、医療、造船機器におけるウォームギアドライブ用の真鍮製ウォームホイールメーカー

Raydafon は、中国を拠点とする真鍮ウォーム ホイールの工場直接製造およびサプライヤーです。この真鍮製ウォームホイールは、硬度HB≧80で耐摩耗性が通常の真鍮より約30%高いZCuSn10Pb1錫青銅を使用しています。鋳造、荒旋削、微旋削、ホブ切り、研削の5つの精密工程を経て加工され、歯面粗さRa≤1.6μm、適合ウォームとの噛み合い誤差0.05mm以下に達します。伝達効率は国家基準より約15%高く、5000時間の連続運転試験でも摩耗率は100時間あたり0.01mm以下です。用途には、掘削機の旋回、フォークリフトの昇降、圧延機のローラートランスミッション、CTスキャナーの回転フレーム、歯科用椅子の調整、デッキクレーンのラフィング、自動倉庫のスタッカーなどがあります。カスタムモジュール、歯数、外径50mmから300mmまで対応します。図面、材質グレード、数量、目的地港を送信して見積りを依頼してください。

HB≧80硬度
Ra≦1.6μm歯面
<0.05mmメッシュエラー
+15%効率と国家基準の比較
15日通常配送

材質、精度、自己潤滑性の利点

Raydafon は、ZCuSn10Pb1 錫青銅を使用してこの真鍮ウォーム ホイールを製造しています。通常の黄銅と比較して、この合金は硬度が高く、耐摩耗性に優れ、連続負荷下でも安定した性能を発揮します。 5 段階の製造プロセスにより、歯の形状と表面仕上げの両方が制御されます。これは、ウォーム シャフトとのスムーズな噛み合いに重要です。

ステップ 1 — キャスト

ZCuSn10Pb1 錫青銅は、安定した硬度を実現するために制御された結晶粒構造を持つブランクに鋳造されます。

ステップ 2 — 荒旋削と微旋削

歯車を切削する前に、外径、内径、段差、および面を公差に合わせて旋削します。

ステップ 3 — ホブ加工

らせん状の歯の輪郭はウォーム シャフトに一致するように切断され、歯数とモジュールは図面ごとに制御されます。

ステップ 4 — 研削

歯面はRa≦1.6μmまで研削されており、ウォームとの噛み合い誤差は0.05mm以下に抑えられています。

ステップ 5 — 検査と梱包

硬度、寸法、噛み合いをチェックします。梱包前に防錆油を塗布し、保護包装を行っております。

関連するギアおよびトランスミッション部品を調達する購入者は、全文を確認してください。精密歯車カテゴリ、ウォームギアとウォームシャフトページと、二重ウォームギヤページ。

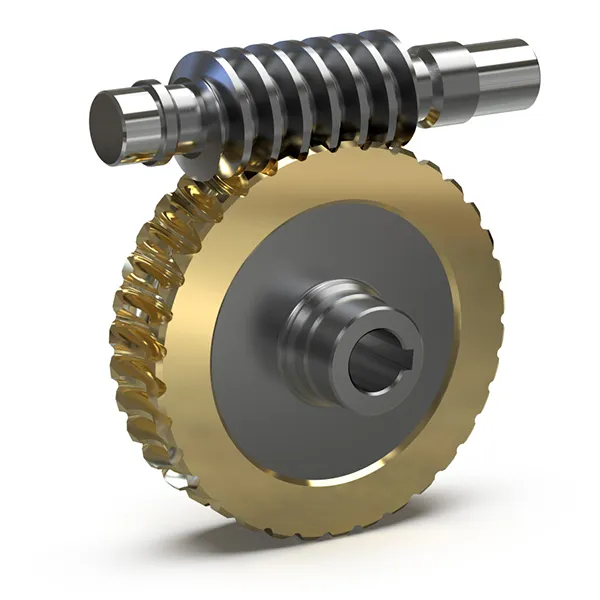

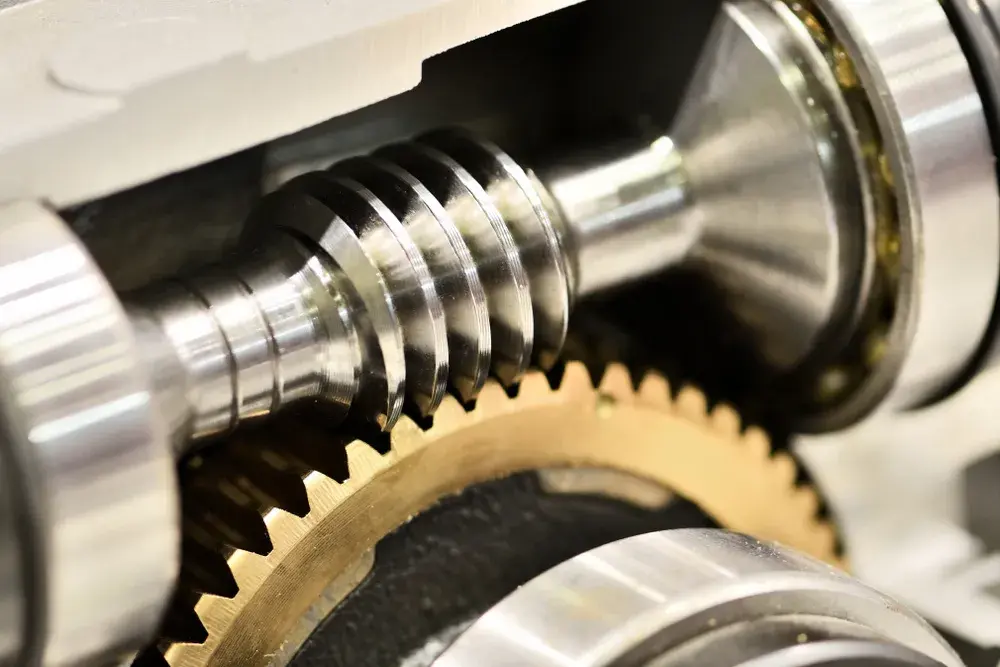

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

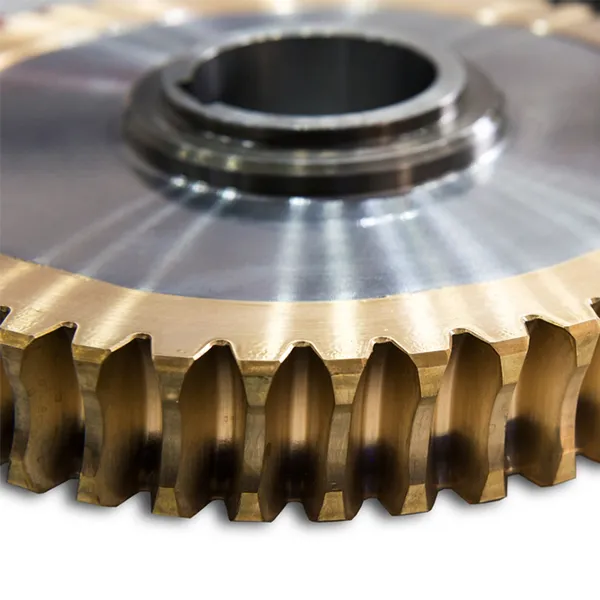

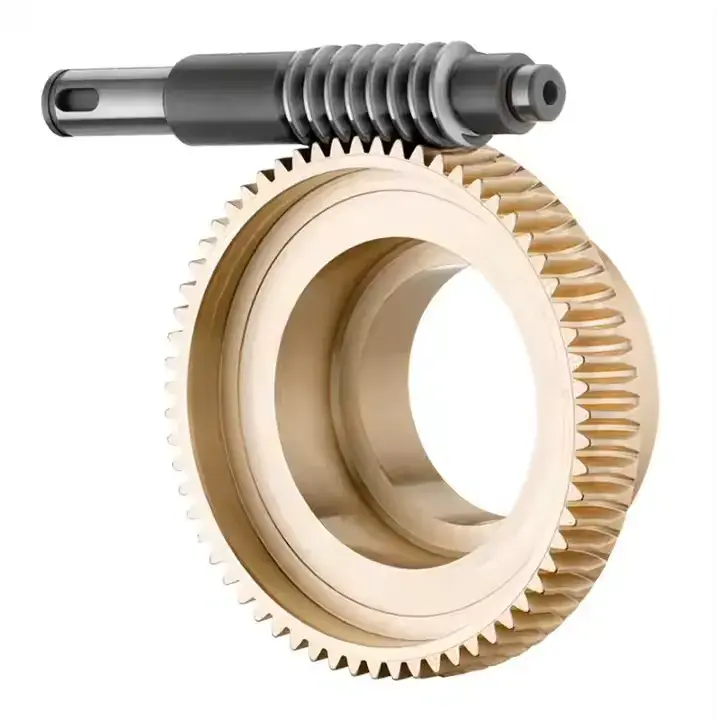

ZCuSn10Pb1錫青銅から製造された真鍮ウォームホイール

標準仕様と寸法

以下の表に、標準サンプルの仕様、ウォームホイールのサイズ、および適合するウォームギアのシャフトサイズを示します。 OEM プロジェクトでは、カスタム モジュール、歯数、50 mm ~ 300 mm の外径、ボアおよび材料グレードがサポートされています。

標準仕様

アイテム 価値
材料 黄銅(ZCuSn10Pb1錫青銅)
色 黄色
モジュール 0.5
重さ 16g

ウォームホイールのサイズ

アイテム 価値
歯 20
歯径 11.2mm
身長 12ミリメートル/0.47インチ
外径 11 ミリメートル / 0.43 インチ
穴径 4mm / 0.16インチ
ステップサイズ 9 × 7 ミリメートル/0.35 × 0.27 インチ (直径 × 高さ)
全体のサイズ 12 × 11 × 4 ミリメートル/0.47 × 0.39 × 0.12 インチ (高さ × 外径 × 内径)

ウォームギヤシャフトのサイズ

アイテム 価値
身長 20mm / 0.79インチ
外径 9.8ミリメートル/0.39インチ
内径 3.17 ミリメートル / 0.12 インチ
サイズ 20 × 9.8 × 3.17 ミリメートル / 0.79 × 0.39 × 0.12 インチ (高さ × 外径 × 内径)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
標準真鍮ウォームホイールの寸法参考図

エンジニアリング機械、医療機器、造船における用途

エンジニアリング機械

掘削機の旋回機構は、重負荷トルクを処理し、ぬかるみの状況でもターンテーブルのスムーズな始動と停止を維持するためにこれを利用しています。フォークリフト昇降システムでは、3 トンの荷重を揺れることなく正確に持ち上げるために使用されます。

冶金設備

圧延機のローラー伝動は250℃でも安定した運転を維持し、均一な鋼板厚さを支えます。鋼製スパウト傾斜装置は、その自己潤滑特性を利用して溶鋼の油汚染を防ぎます。

医療機器

CT スキャナの回転フレームは、この真鍮製ウォーム ホイールにより 45 dB 未満で動作し、鮮明なイメージングをサポートします。歯科治療椅子の調整は0.5mm精度の昇降を実現。

造船

デッキクレーンのラフィング機構は塩水噴霧腐食に耐え、500 時間の塩水噴霧試験後も滑りません。船舶操舵システムは、風や波の中でも正確な方向制御を維持します。

自動倉庫

スタッカー昇降システムは、1 分間に 20 回の動作を実行し、位置決め誤差は 1 mm を超えません。仕分けラインステアリング装置は、荷物が詰まることなく高速方向変更に対応します。

テキスタイルとパッケージング

繊維および包装機器は、安定した動力伝達、自己潤滑、および長時間の連続シフト中のエネルギー消費の削減の恩恵を受けます。

関連するトランスミッションコンポーネントについては、スクリューギアカテゴリとかさ歯車ページ。

品質証拠、テスト、輸出サポート

材質と硬度の記録

ZCuSn10Pb1 錫青銅グレード、硬度 HB≥80、熱処理または鋳造記録はバルク出荷で提供できます。

歯形・寸法検査

モジュール、歯数、歯径、外径、内径、ステップ寸法を注文した図面またはサンプルと照合して検査します。

メッシュとノイズのチェック

各バッチでは、適合するウォームとの噛み合い誤差が 0.05 mm 未満であるか、スムーズな回転、および低い運転音がチェックされます。

輸出梱包

ギアには防錆油と保護包装が施されています。大量の注文は、海上輸送、航空輸送、または特急配送用にパレットに積み、バンドで固定することができます。

カスタム OEM 注文プロセス

ステップ01 アプリケーションの詳細を送信する

モジュール、歯数、外径、ボア、ステップサイズ、材料グレード、数量、宛先ポートを提供します。

ステップ02 図面またはサンプルのレビュー

Raydafon は OEM 図面または物理サンプルをレビューし、仕様と材料の選択を確認します。

ステップ03 サンプルと承認

カスタム プロジェクトの場合、Raydafon は大量生産の前に購入者確認用のサンプルを作成します。

ステップ04 製作・お見積り

承認後、Raydafon は寧波 FOB の見積もり、生産スケジュール、梱包の詳細を提供します。

よくある質問

真鍮製ウォームホイールとは何ですか?

真鍮製ウォームホイールはウォームギアドライブのホイール部分で、ウォームシャフトとかみ合って90°のシャフト角度で動きとトルクを伝達します。真鍮および青銅合金は、硬化鋼製ウォームと組み合わせると低摩擦、優れた耐摩耗性、および自己潤滑特性を発揮するために使用されます。

レイダフォンはどのような素材を使用していますか?

Raydafon の標準製品では、硬度 HB≥80 で耐摩耗性が通常の真鍮より約 30% 高い ZCuSn10Pb1 錫青銅を使用しています。ご要望に応じて、負荷、速度、環境に応じて他の青銅または黄銅グレードを使用することもできます。

どのような精度と効率を達成できるでしょうか?

歯車は鋳造、荒旋削、微旋削、ホブ切り、研削という5つの精密な工程を経て加工され、歯面粗さRa≤1.6μm、適合するウォームとの噛み合い誤差0.05mm以下に達します。伝達効率は国家基準より約15%高く、5000時間の連続運転試験でも摩耗率は100時間あたり0.01mm以下です。

標準サンプルサイズはどれくらいですか?

標準サンプル:モジュール0.5、歯数20、歯径11.2mm、高さ12mm、外径11mm、内径4mm、重量16g。適合するウォームギアシャフト:高さ20mm、外径9.8mm、内径3.17mm。カスタムモジュール、歯数、外径50~300mm、ボアに対応します。

主な用途は何ですか?

用途としては、掘削機の旋回機構、フォークリフト昇降システム、圧延機のローラートランスミッション、スチールスパウト傾斜装置、CTスキャナ回転フレーム、歯科用椅子の調整、デッキクレーンのラフィング、船舶ステアリングシステム、自動倉庫スタッカー、仕分けラインステアリング装置などがあります。

見積もりにはどのような情報が必要ですか?

図面またはサンプルの詳細、モジュール、歯数、外径、内径、材質グレード、数量、宛先ポートを送信します。 Raydafon は寧波 FOB の見積もりと納期を返信します。

納期はどのくらいですか?

通常ご注文の場合は、ご注文確認後約15日以内に発送致します。カスタム注文または大量注文は、図面の複雑さと数量によって異なります。 Raydafon は、図面の承認後に最新のスケジュールを提供します。

カスタム真鍮ウォームホイールを調達する準備はできていますか?

図面またはサンプルの詳細、モジュール、歯数、外径、ボア、材質グレード、注文数量、および宛先ポートをお送りください。 Raydafon は仕様を確認し、必要に応じてサンプルを作成し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。
