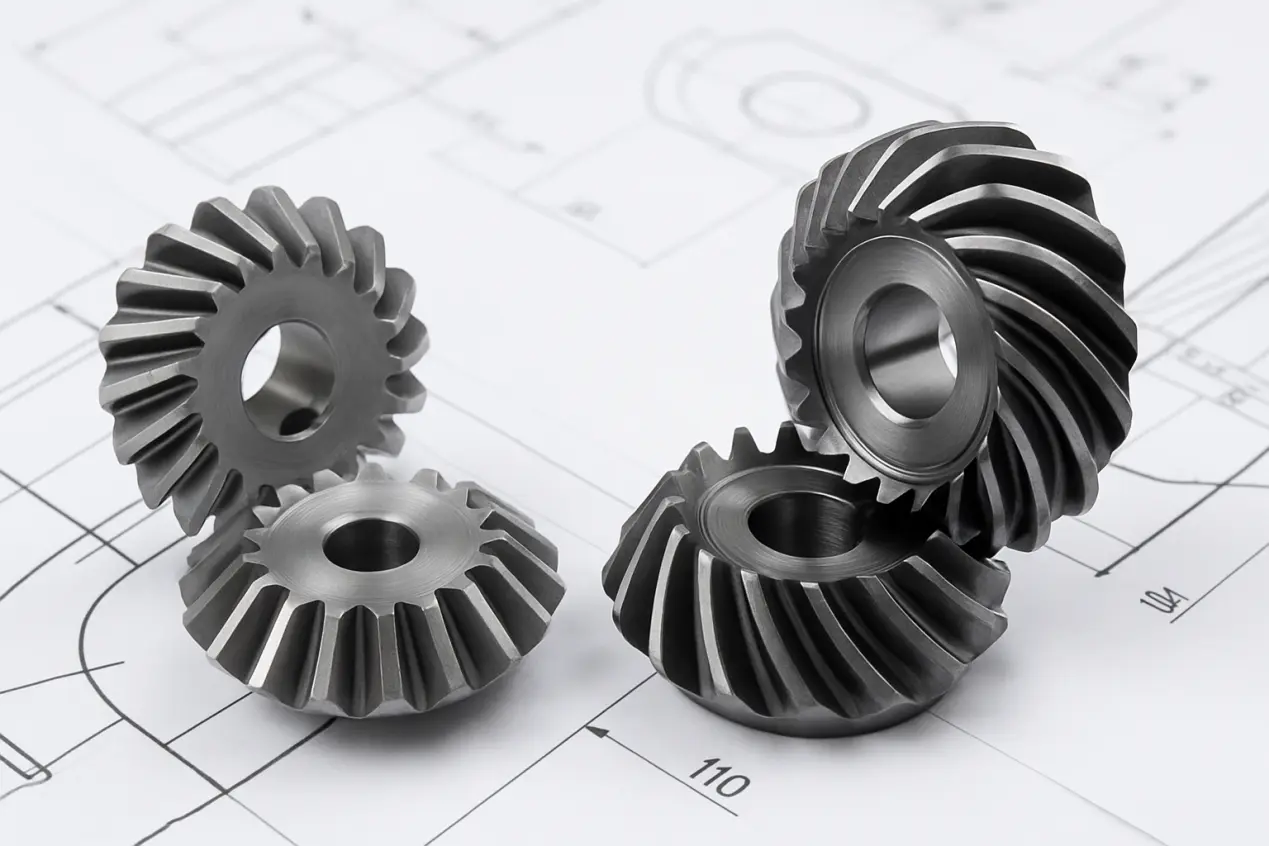

ベベルギア

中国のプロのメーカーおよび工場として、レイダフォン高品質のベベルギアを購入するための最初の選択肢です!成熟した地元の産業クラスターに依存して、価格を妥当な範囲内に保ちながら、製品をグローバルな顧客に提供しながら、製品の正確性と安定性を確保します。大規模なマッチングであろうと非標準のカスタマイズであろうと、オンデマンドでサービスを提供し、安定した配信と制御可能な品質を確保し、長期的な協力に値するベベルギアサプライヤです。


レイダフォンは長年にわたってベベルギアの生産に焦点を当ててきました。製造にCNCミリングテクノロジーを採用しています。歯の表面の精度は、ISO 6レベルに達する可能性があります。機械工場の紡錘体、自動車ディファレンシャル、エンジニアリング機械ステアリングシステム、包装機器、農業電力機械など、さまざまな90°の右角トランスミッションの機会に適しています。 Bevelギアの各ペアは、20CRMNTIの浸炭スチールカット、ギアホブ、熱処理、精密ギア研削、品質検査まで、独自の工場で完全に処理されています。 ISO 9001:2015の品質システム標準を厳密に実装し、ギア測定センターを使用して、ピッチ累積エラーや歯形状エラーなどの重要なパラメーターを検出して、メッシュクリアランスが0.05mm以内に安定して制御されるようにします。


構造に関しては、Raydafonは2つの設計ソリューションを提供します。高さの歯と収縮の歯:高さの歯は、高速透過と安定した動作に適しています。収縮歯は、3000n・mを超える負荷容量で、高負荷の機会により適しています。歯の表面は硬いクロムメッキで処理され、表面の硬度はHRC58-62に達し、耐摩耗性を大幅に改善し、ほこり、泥、油などの複雑な労働条件に適応します。いくつかのモデルはらせん歯の設計を採用しているため、特に厳格な騒音要件を備えた医療機器や食品包装機器などの産業に適した動作騒音を効果的に75dBに減らすことができます。


ストレートギア、ヘリカルギアかベベルギア、Raydafonは、設計選択、パラメーターの最適化からアセンブリの提案からフルプロセスの技術サポートを提供できます。さまざまなモジュールの選択情報、見積リスト、またはサンプルモデルを取得するには、お問い合わせください。 24時間以内に技術的なソリューションとテストレポートを提供します。

マイターギアとベベルギアの違いは何ですか?

ギアの選択では、マイターギア(一定の速度ベベルギア)とベベルギア(ベベルギア)が顧客によって比較されることがよくあります。それらは外観が似ており、どちらも2つの交差するシャフト間の送電伝送を実現するために使用されますが、実際の使用シナリオとパフォーマンスには明らかな違いがあります。


その中で、MITREギアの最大の特徴は、伝送比が1:1に固定されていることです。つまり、一定の速度回転を必要とするシステムでのみ使用できます。主に、検出プラットフォーム、光学回転構造、またはいくつかの小さな機械装置など、正確な同期を必要とする機器に使用されます。このタイプのギアは、ペアリングが簡単で、処理が簡単です。回転方向が変化するが、速度は変化しないシステムで特に人気があります。


ベベルギアの利点は、伝送比が調整可能であることです。 2:1、3:1、またはその他のカスタマイズされた比率であろうと、車軸、リフティングメカニズム、産業用配電ボックスなど、減速や加速を必要とする労働条件に非常に適しています。また、スパルギア、スパイラルギア、ゼロディグリーギアなど、より多くの種類のベベルギアもあります。


構造に関しては、どちらもベベルギア構造ですが、マイターギアは角度の精度と歯の対称性により多くの注意を払っていますが、ベベルギアはメッシュの強度と電力貨物容量にもっと注意を払っています。したがって、選択するときは、機器の送信ニーズを優先すること、速度を変更するか、方向を変更するか、どちらがより適しているかを決定することをお勧めします。


レイダフォンは、Miter GearとBevelギアのさまざまなモデルを提供し、最大DIN 6の精度レベルを提供し、産業自動化、ロボット、農業機械、その他のフィールドのサポートニーズを満たすために、合金鋼やステンレス鋼などの材料のカスタマイズをサポートしています。どちらがより適しているかわからない場合は、当社の技術者に連絡して、アプリケーションの評価と選択の提案を提供することもできます。

ベベルギアは通常どこで使用されますか?

ベベルギアは、主に2つの軸が交差し、回転方向を変更する必要がある場所で使用されます。最も典型的なケースは、多くのデバイスで見られる「L」字型のパワー構造など、90度の角度を持つトランスミッション機会です。


車の差では、ベベルギアは不可欠な部分であり、左右の車輪が互いに干渉することなく回転するときに自由に回転できるようにします。多くの顧客は、安定したトランスミッションがあり、より少ないスペースを占有するため、リデューサーまたは角度ステアリング構造を設計するときにBevelギアを選択します。機器自体にボリュームに制限があるが、コーナー出力を達成する必要がある場合、このギアは特に適しています。

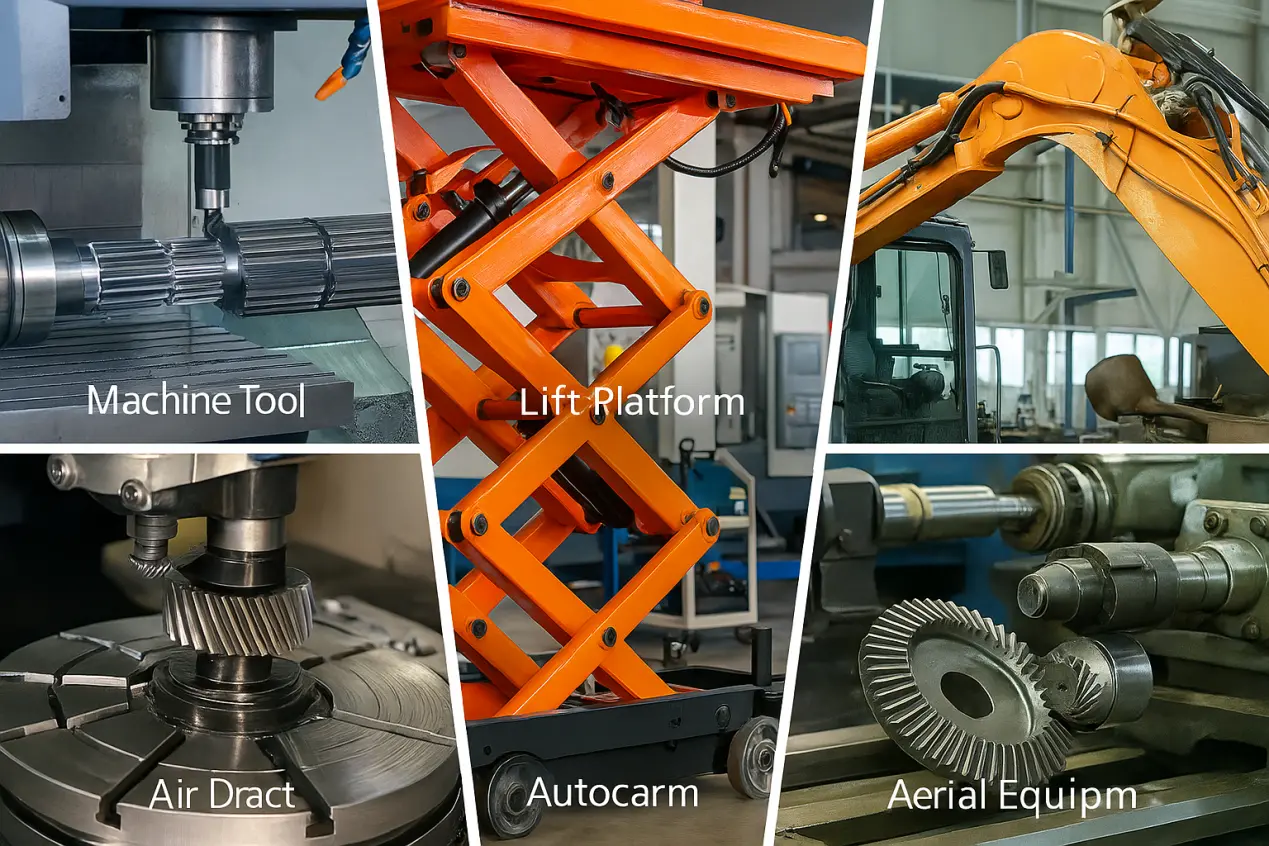

一般的な産業用アプリケーションには、小型工作機械、包装機器、持ち上げプラットフォーム、混合機械、農業車両、建設機器も含まれます。これらの機器では、すべての電力が直線で出力できるわけではなく、ベベルギアが「コーナーを回して送信を継続する」という役割を果たします。

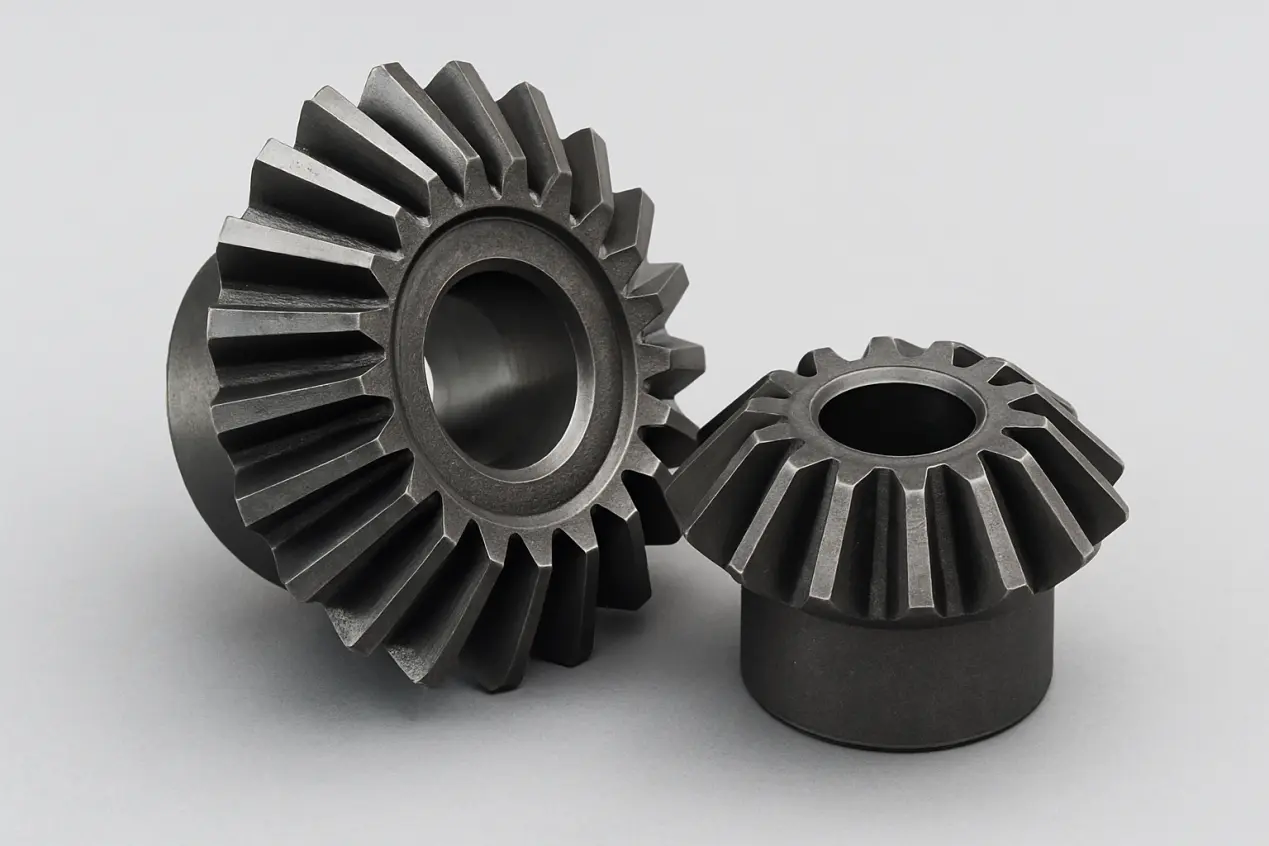

さまざまな種類のベベルギアがさまざまな負荷と速度に使用されます。ストレートベベルギアはシンプルで、低速システムに適しています。スパイラルベベルギアより静かで、よりスムーズにメッシュし、継続的な作業機器に適しています。 Raydafonは両方のタイプのベベルギアを提供し、特定の労働条件に従って精度と材料を選択できます。


特に角度が制限されている状況では、2つの交差するシャフトの間に送電容量がある場合はどこでも、ベベルギアは信頼性が高く耐久性のある機械的オプションです。機器の構造を教えてください。最適な仕様に合わせてお手伝いします。



View as

スパイラルベベルギヤ

スパイラルベベルギヤ

Raydafon は、中国寧波の自社工場で直角駆動用スパイラルベベルギヤを製造しています。湾曲した歯のラインは常に 2 つ以上の歯を接触させ続けるため、ドライブは同じサイズの真っ直ぐなベベル ペアよりもスムーズかつ静かに動作し、その寸法に対してより多くのトルクを伝達します。標準モジュールは M3 から M12 まで、精度グレード DIN6 から DIN9 まであり、ISO、DIN、ANSI、JIS または BS に準拠して製造されています。材質には合金鋼、C45、ステンレス鋼、真鍮、銅、アルミニウム、POM が含まれ、亜鉛メッキ、ニッケルメッキから黒色酸化物、ジオメット、ダクロメットまでの表面処理が施されています。ピニオンは 5 枚の歯で切削できるため、1 つの直角ステージで大きな減速比が得られます。また、より高精度のグレードでは、熱処理後に歯面を研磨することができます。ギアは、発送前に接触パターンがチェックされた、適合するペアとして供給されます。図面またはサンプルを見積のために24時間以内に送信してください。
プラスチックかさ歯車

プラスチックかさ歯車

Raydafon は、中国の寧波で直角ドライブ用に POM とナイロンで成形されたプラスチックかさ歯車を製造しています。標準比率は 1:1、2:1、3:1、4:1、5:1 です。ピッチモジュール M0.25 ~ M1。歯の数は10から60まで。穴径 3.0 ~ 10.0 mm。外径8.7~60.4mm。動作温度 -40 °C ~ +80 °C。部品番号には、GB05M016、GB1M016、GB1M016BS、GB1M215030、GB1M215030BS、GB1M315045、GB1M315045BS、GB1M410040、GB1M410040BS、GB1M512060、GB1M512060BS、GB1M512* が含まれます。 GB1M512BS*。 BS の接尾辞は真鍮のインサートと止めネジを示します。重要: GB1M512* および GB1M512BS* は 60 歯ベベル ギヤにのみ適合し、他のギヤとは互換性がありません。成形された歯の形状により、静かで緊密なメッシュが得られます。ポリマーは自己潤滑性があり、耐薬品性があります。カスタムモジュール、歯数、ボア、ハブ、材料グレードを図面に利用可能。 24時間以内にお見積り。
中国の信頼できるベベルギアメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
