Worm Gearbox Supplier for Stable Transmission and Long Service Life

ウォームギアボックスメーカー — 安定した伝達、リーズナブルな価格

レイダフォンは中国に拠点を置くウォーム減速機工場です。設備ニーズを的確にマッチングし、安定した品質とリーズナブルな価格を提供します。

住宅と構造物

  • 一体型の高強度アルミニウム合金または鋳鉄ハウジング
  • 強力、耐腐食性
  • 高湿度、多塵、頻繁な振動に適しています。

ギア&ワーム

  • ウォームホイール:高性能銅合金
  • ウォーム: 高品質合金鋼
  • 精密研磨および熱処理
  • スムーズな噛み合い、低騒音、高効率

試験と潤滑

  • 無負荷走行試験
  • オイルシールのシール試験
  • 歯面接触試験
  • 合成グリースまたはギヤオイル、-20℃~+80℃

当社のウォームギアボックスは国内の機械メーカーに供給され、ヨーロッパ、アメリカ、東南アジア、中東に輸出されています。私たちは「より信頼性の高い伝送とより効率的なサービス」の原則に従います。お問い合わせ見積もりの​​ために。

Raydafon worm gearbox housing and structure

ウォームギアボックスのバックラッシュを調整する方法

バックラッシュとは、ウォームとウォームホイールの歯面間の小さな隙間のことです。安定性、効率、耐用年数に影響します。 Raydafon ギアボックスは事前調整されていますが、長期使用または再取り付け中にバックラッシュが変化する可能性があります。

1
電源を切ってアンロードする 回転の危険を避けるために、減速機をオフにし、負荷を完全に降ろします。分解する前に表面をきれいにします。
2
調整構造を確認してください NMの場合RVシリーズウォームギヤ減速機では、ほとんどのモデルに微調整用の偏心入力軸シートまたはフランジ予圧機構が付いています。
3
メッシュの深さを調整する 入力端のウォームシャフト固定ボルトを緩めます。偏心スリーブまたはベアリングシートを調整して噛み合いの深さを変更したり、ガスケットの厚さを変更して軸方向の距離を微調整したりできます。
4
試運転 最初に無負荷テストを実行し、次に全負荷テストを実行します。締めすぎないでください。熱、摩耗、早期損傷の原因となります。

推奨バックラッシ範囲

0.08mm~0.15mm

詰まりや摩耗の増加がなく、良好な噛み合い効率が保証されます。

ギア側の摩耗がひどい場合、ベアリングが緩んでいる場合、またはハウジングが変形している場合は、停止して部品を交換するか、Raydafon テクニカル サポートにお問い合わせください。すべてのギアボックスは出荷前に歯面接触検出テストと無負荷運転テストに合格しています。ビデオガイダンスや構造図解析などの遠隔技術サポートも提供します。

Worm gearbox backlash adjustment

ウォームギアボックス比の計算方法

伝達比(減速比)は、選択または設計する際の重要なパラメータです。ウォームギアボックス。機種選定前にご確認ください。

基本計算式

伝達比 = ウォームホイールの歯数 ÷ ウォームヘッド

ウォームホイールの歯 ワームヘッド 透過率 出力速度
40 1(シングル) 40:1 入力の1/40
40 2(ダブル) 20:1 入力の1/20

ウォーム ホイールの歯は銘板または図面にマークされています。一般的な値は 30、40、50、60 です。ウォーム ヘッドは通常 1 または 2 で、ウォーム 1 回転ごとにウォーム ホイールが回転する歯の数を示します。

レイダフォン は、i=7.5 から i=100 までの標準比率を提供します。複数ステージの組み合わせが可能です。たとえば、第 1 ステージ 40:1 と第 2 ステージ 5:1 の合計比率は 200:1 になります。

選択メモ:比率が大きすぎると効率が低下し、サイズが大きくなります。比率が小さすぎると出力トルクが不足します。出力トルク、効率損失、作動サイクルも考慮してください。

レイダフォン は、入力電力、動作速度、負荷特性に基づいて、適切なモデルと比率を推奨します。当社の技術チームは、完全な選択計算サービスを提供します。お問い合わせ技術サポートとカスタマイズされた提案が必要です。

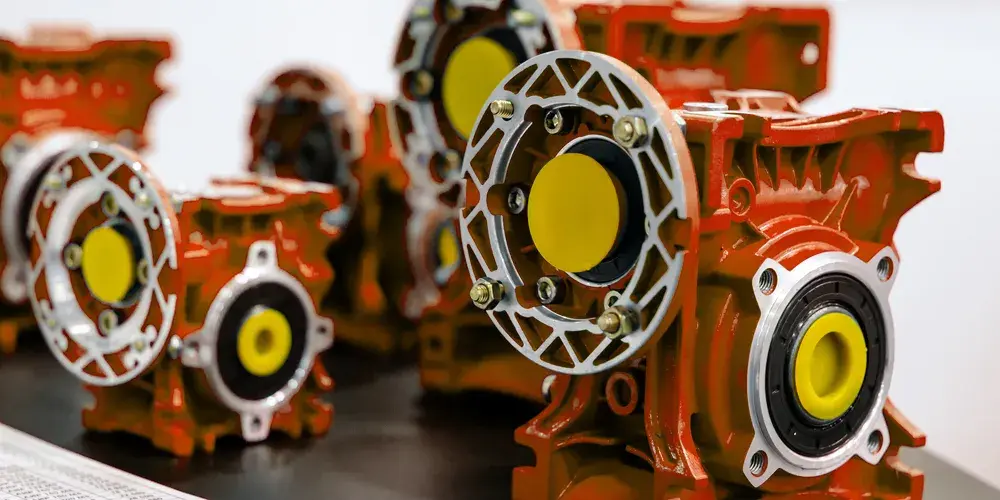

Worm gearbox ratio calculation

View as

WPDA シリーズ ウォームギアボックス

WPDA シリーズ ウォームギアボックス

WPDA シリーズ ウォーム ギアボックス — 13 フレーム サイズ (40 ~ 250)、比率 5:1 ~ 100:1、出力トルク 15 ~ 2,500 N·m、入力電力 0.12 ~ 15 kW、強制潤滑付き IP65 鋳鉄ハウジング。ウォームホイールは焼き入れされ、HRC 58 ~ 62 まで研磨されます。ダブルリップシールにより、小麦粉の粉塵、畑の泥、洗浄水がギアキャビティに入らないようにします。フット、フランジ、中空軸の取り付けが可能で、出力軸は既存のモーターに合わせて加工できます。入力電力、必要な比率、モーターフランジを送信してください。24 時間以内に、適合するフレーム、寸法図、および工場からの直接見積もりが返信されます。
WPAシリーズワームギアボックス

WPAシリーズワームギアボックス

トランスミッション機器の分野に深く関わっている中国のプロの工場およびメーカーとして、RaydafonはWPAシリーズワームギアボックスを発売しました。このシリーズの還元比は5:1から100:1をカバーし、出力トルクは10NM-2000NMに達し、0.06kW-15kWモーターに適しており、フィートやフランジなどのさまざまな設置方法をサポートします。信頼できるサプライヤーとして、Raydafonはカスタマイズされたサービスと透明な価格を提供しています。コストは、同じパフォーマンスを持つ輸入ブランドのコストよりも30%低いです。これは、中小企業が機器をアップグレードするための好ましいソリューションです。
EP-NRV-Fシングルソリッドシャフト入力ワームギアボックス

EP-NRV-Fシングルソリッドシャフト入力ワームギアボックス

プロの産業用トランスミッション機器の分野にある中国の有名な工場およびメーカーとして、RaydafonはEP-NRV-Fシングルソリッドシャフト入力ワームギアボックスを発売しました。これは優れたワームギアリデューサーです。この製品は、コンパクトな構造と安定した操作、高トルク透過能力を備えた単一のソリッドシャフト入力設計を採用しており、さまざまな産業用アプリケーションシナリオに適応できます。その仕様は、さまざまな削減比オプション(7.5:1〜100:1など)、広範囲の定格出力トルク(10NM-1800NM)、0.06kW-15kWモーターへの入力電力適応、およびIP55の保護レベルをカバーして、過酷な作業条件下で信頼できる動作を確保しています。高品質のサプライヤーとして、Raydafonは、効率的な送信ソリューションに対する顧客の多様なニーズを満たすために、柔軟なカスタマイズサービスと非常に競争力のある価格を提供しています。
出力フランジを備えたEP-NMRVワームギアボックス

出力フランジを備えたEP-NMRVワームギアボックス

RaydafonのEP-NMRV Worm Gearbox with Output Flangeは、品質の点で業界で最高です! NMRV025からNMRV150までのさまざまなモデルがあり、電力は0.06kWから15kWの範囲で、トルクは1800NMまでです。大小の両方のマシンと互換性があります。箱は耐摩耗性のアルミニウム合金で作られており、軽くて耐久性があります。出力フランジ設計は、さまざまな産業機器に直接接続でき、設置も簡単です。ワームギアは、耐摩耗性のティンブロンズで作られており、伝送効率が高く、ノイズが少ないです。中国で有名なメーカーとして、Raydafonはプロセス全体を通じて品質を管理し、信頼できるサプライヤーです!
中国の信頼できるウォームギアボックスメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
