プラスチックはすば歯車
  • プラスチックはすば歯車プラスチックはすば歯車
  • プラスチックはすば歯車プラスチックはすば歯車

プラスチックはすば歯車

Raydafon は、中国の寧波にある自社工場で POM とナイロンのカスタムプラスチックはすば歯車を成形しています。標準ツーリングは、モジュール M0.1 ~ M2.0、内径 Ø1.40 mm ~ Ø3.05 mm、外径 Ø10 ~ Ø50 mm (カスタム ツーリングでは最大 Ø120 mm)、歯幅 2.0 ~ 10.0 mm をカバーし、使用温度範囲は -30 °C ~ +100 °C です。歯の形状は切断ではなく射出成形金型で製造されるため、ねじれ角とプロファイルはバッチ全体で一貫しており、歯車は自己潤滑で静かに動作します。測定された騒音は、同じ用途での同等の平歯車ドライブよりも約 20% 低くなります。より高いトルクまたは剛性が必要な場合はガラス充填グレードが利用可能で、成形プラスチックがその義務を満たせない場合は機械加工されたプラスチックまたは金属ギアが見積もられます。 24 時間以内に図面またはサンプルの詳細を送信して、工具のチェックと見積りを依頼してください。

プラスチックはすば歯車 - POM およびナイロン、M0.1 ~ M2.0

静かな動作、無潤滑、軽量を必要とする小型ドライブ向けの射出成形はすば歯車です。標準ツーリングは、モジュール M0.1 ~ M2.0、内径 Ø1.40 ~ Ø3.05 mm、外径 Ø10 ~ Ø50 mm、歯幅 2.0 ~ 10.0 mm をカバーし、切削歯ではなく成形歯形状を備えているため、バッチ全体で歯間の一貫性が維持されます。

  • M0.1~M2.0標準モジュール範囲
  • Ø1.40~3.05標準穴径範囲
  • Ø10~50外径範囲(mm)
  • −30〜+100使用温度(℃)

中国のプラスチックはすば歯車メーカー — カスタム POM およびナイロンはすば歯車

Raydafon は、切削鋼製の歯車ではなく、静かで自己潤滑性の歯車を必要とする OEM 向けに、中国の寧波にある自社工場でプラスチック製はすば歯車を成形しています。ギアの歯は射出成形金型で形成されるため、ねじれ角、輪郭、穴の位置は後の機械加工ステップではなく工具によって固定されます。これが、バッチ間の歯の形状が一貫しており、工具の稼働後に単価が下がる理由です。典型的な購入者は、小型機械製造業者、医療機器および実験機器メーカー、電気製品およびポンプのメーカー、および潤滑された金属製ギアのペアをメンテナンス不要のプラスチック製ギアに交換する企業です。

標準ツーリングが最も早くて安価なルートです。モジュール、歯数、ねじれ角、ボア、歯幅を送信し、金型が存在する場合は在庫ツーリングからお見積りします。形状が新しい場合は、図面に合わせてツールと型を作成します。同じ工房の関連商品としては、はすば歯車より高いトルクを実現する金属製の範囲、フルプラスチックギア拍車、ワーム、内部形状のライン、および平歯車ドライブにヘリカルオーバーラップが必要ない場合。

仕様

  • 製品タイプはすば歯車(射出成形)
  • 標準モジュールM0.1~M2.0
  • 材料ポリアセタール (POM) / ナイロン、ガラス入りグレード (ご要望に応じて)
  • 標準穴Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05mm
  • 外径Ø10.0 – Ø50.0 mm、カスタムツーリングでは最大Ø120 mm
  • 歯幅(L)2.0~10.0mm
  • 使用温度−30℃〜+100℃
  • 潤滑自己潤滑性があり、通常の作業ではグリースは必要ありません
  • カスタマイズM3.0までのモジュール、歯数、ねじれ角、穴、ハブ、キー溝、色

標準仕様。ボア、外径、歯幅は表示範囲内で柔軟に対応しますので、必要な値をお知らせください。

タイプ モジュール 材料 ボア 外径 歯幅(L)
はすば歯車 M0.1~M2.0 ポリアセタール(POM)/ナイロン Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05mm(フレキシブル) Ø10.0 – Ø50.0 mm (フレキシブル) 2.0~10.0mm(フレキシブル)

許容範囲と容量:成形プラスチックギアは、切削金属ギアよりも広い許容範囲を保持し、正確な数値はモジュール、壁の厚さ、材料グレードによって異なります。見積もりの​​段階で、アセンブリに必要なバックラッシュと中心距離の公差を明記してください。ツーリングが保持できるものを確認するか、プラスチックがそれを満たせない場合は、カットギアを推奨します。

POM またはナイロン: 適切な素材の選択

ポリアセタール(POM)

小型精密歯車のデフォルトの選択です。低摩擦、高剛性、湿気下でも寸法が非常に安定しているため、中心距離とバックラッシュが予測可能に保たれます。連続稼働するドライブや、ギアが数か月にわたって公差を保持する必要があるアセンブリに最適です。

ナイロン(PA)

POM よりも丈夫で衝撃耐性があり、衝撃や振動の減衰に優れていますが、湿気を吸収し、湿度によって寸法がわずかに変化します。公差の厳しい位置決めではなく、断続的、衝撃負荷、または高振動のドライブに適しています。

ガラス入りグレード

ガラス繊維を追加すると、強度と剛性が向上してトルクが向上し、高温での耐クリープ性が向上しますが、金型の摩耗が増加し、自然減衰がわずかに低下します。等級や想定寿命などをアドバイスさせていただきます。

トルク要件が成形プラスチックの許容範囲を超えている場合、正直な答えはカットギアです。当社の製品を参照してください。平歯車金属製のヘリカルギアシリーズ。私たちは、使用不能になったプラスチック製ギアを販売するよりも、適切な部品を見積もることを好みます。

製品詳細

下の写真は、当社の成形プラスチックはすば歯車の歯の形状、ハブとボアの仕上げ、および組み立てられた歯車セットを示しています。

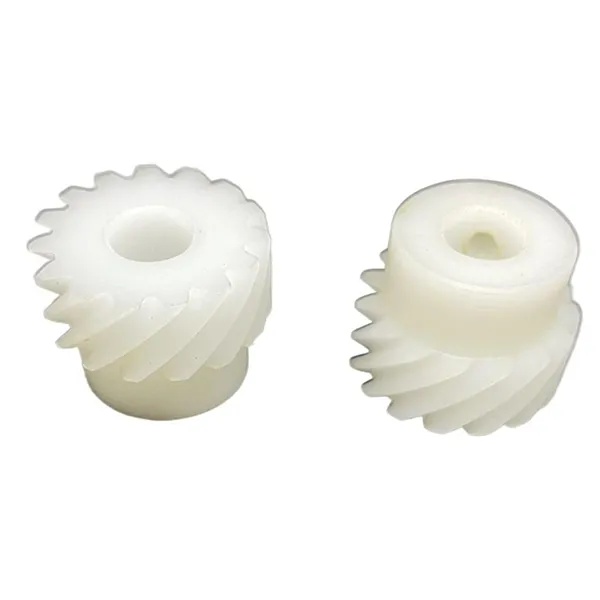

Injection moulded plastic helical gear showing helix angle, tooth form and bore
成型プラスチックはすば歯車 - ねじれ角度、歯の形状、仕上げ穴。

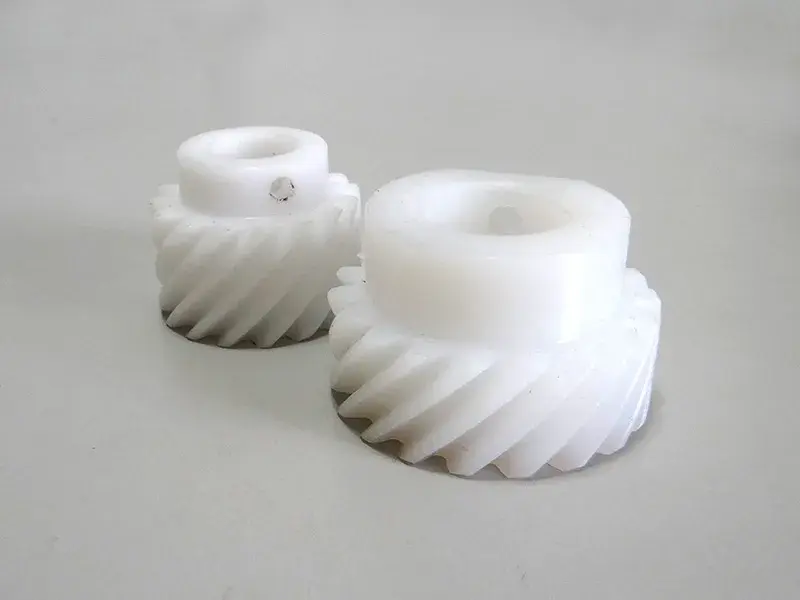

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
ハブと精密ボアを備えた標準的な POM ヘリカルギヤ。

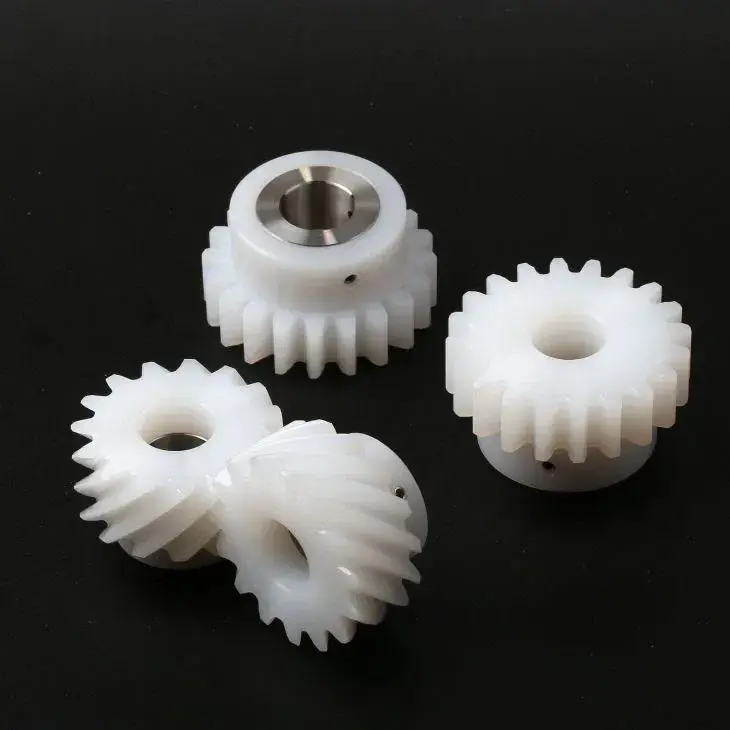

Plastic helical gear set assembled in a small drive application
小型ドライブに組み込まれたプラスチック製ヘリカルギヤセット。

主な利点

  1. 01

    自己潤滑性

    POM とナイロンは、オイルやグリースの膜を介さずに相互に、またはスチールに接触して動作するため、以前は潤滑剤チャンバー、シール、サービス間隔が必要だったギアボックスをメンテナンスフリーで構築できます。

  2. 02

    静かな送信

    はすば歯のらせんの重なりは、一度の衝撃ではなく徐々に噛み合い、ポリマー自体が振動を減衰します。当社のギアで測定された騒音は、同じ用途での同等の平歯車ドライブよりも約 20% 低くなります。

  3. 03

    往復重量の低減

    成形プラスチックは鋼や真鍮よりもはるかに軽いため、被駆動部品の慣性が軽減されます。これは、ハンドツール、ポータブル機器、小型位置決め機構、その他の重量に敏感な製品では重要です。

  4. 04

    耐食性と耐薬品性

    エンジニアリング プラスチックは錆びず、ほとんどの酸、アルカリ、洗剤、食品に接触する洗浄剤に耐性があるため、金属ギアにはメッキが必要な湿気の多い環境、洗い流された環境、または軽度の腐食性の環境でもギアを使用できます。

  5. 05

    一貫した成形形状

    歯の形状は金型のキャビティから得られるため、バッチ内のすべての部品は基本的に同一です。カッターの摩耗ドリフトや実行ごとのプロファイルの変動がなく、検査の手間が大幅に軽減されます。

  6. 06

    工場直送価格

    工具、成形、検査はすべて 1 つの屋根の下で行われ、間に取引マージンはありません。単価は中間層ではなくツーリング段階によって決まります。

はすば歯車がトルクを伝達する仕組み

平歯車の歯は相手の歯と一度に接触します。はすば歯車の歯は軸に対して斜めに設定されているため、ジッパーが閉じるように、歯の一方の端から接触が始まり、もう一方の端まで接触が広がります。したがって、負荷は衝撃として到達するのではなく、徐々に蓄積されます。これが、同じ速度と負荷でヘリカル ペアがスパー ペアよりもスムーズかつ静かに動作する主な理由です。

2 番目の効果は負荷分散です。対角線に沿って常に複数の歯が接触しているため、特定のトルクを伝達するために必要な力が歯面のより広い領域に分散されるため、局所的な接触圧力が低くなり、表面の摩耗が遅くなります。単一のプラスチックの歯が荷重全体を支えると変形してしまいます。螺旋形状が POM やナイロンなどの比較的柔らかい材料に適しているのはまさにこれが理由です。

また、はすば歯はシャフトに沿って軸方向のスラスト荷重を生成するため、シャフト上のベアリングまたはスラストワッシャーがそれに耐えることができなければなりません。これは、平歯車の代わりにヘリカル歯車を指定する前にチェックする価値のある設計ポイントの 1 つです。歯の重なりによって静粛性と負荷分散が得られますが、アセンブリの残りの部分に余分な軸方向の力が加わります。

アプリケーション

  • 小型ギアモータ静かな還元ステージ
  • 医療および実験用機器クリーンな無潤滑ドライブ
  • 飲食機器洗浄可能な耐薬品性部品
  • オフィスおよび家電製品低騒音作動とタイマー
  • 自動車用アクセサリーミラー、シート、ラッチ、小型アクチュエーター
  • 計装とロボット工学軽量、低慣性位置決めドライブ
  • 自動販売機・自動販売機自己潤滑による長寿命機構
  • ポンプとバルブ錆びない内歯車

あなたのアプリケーションがリストにない場合は、図面またはサンプル部品をお送りください。ほとんどの場合、モジュール、ボア、ねじれ角から、標準ツーリングが適合するか、新しい金型が必要かどうかを確認できます。

購入者向けのよくある質問

  • これらの歯車はプラスチック棒から成型または機械加工されたものですか?これらは鋼製工具で射出成形されるため、バッチ全体で歯の形状が同一に保たれ、単価が下がります。機械加工されたプラスチックギアは、プロトタイプおよび非常に少量の場合に利用可能です。
  • プラスチック製はすば歯車が伝達できる最大トルクはどれくらいですか?モジュール、歯幅、歯数、材料グレードに依存するため、単一の数値は公表しておりません。トルク、速度、デューティサイクルを送信すると、モジュールと材料を推奨するか、デューティに金属ギアが必要かどうかをお知らせします。
  • ギアに注油する必要はありますか?通常の勤務ではいいえ。 POMとナイロンは自己潤滑性があります。高速や高負荷の連続運転の場合は、少量の適合グリースを使用することで寿命を延ばすことができますので、必要に応じてお見積り段階でご案内させていただきます。
  • 穴と歯の形状についてどの程度の公差を保持できますか?成型パーツはカットギアよりも広いバンドを保持します。アセンブリに必要な中心距離とバックラッシの公差をお知らせください。ツーリングがそれを満たせるかどうかを確認し、満たせない場合は機械加工部品をお見積りします。
  • カスタムギアの工具コストと納期はどのくらいですか?工具のコストはモジュール、キャビティの数、ギアのサイズによって異なります。より大きなモジュールと複数のキャビティのツールのコストは高くなります。図面が承認されると、通常は図面受領後 24 時間以内に、ツールのリード タイムとサンプルのスケジュールを見積書とともに確認します。
  • すでに使用しているサンプル部品と一致させることはできますか?はい。サンプルまたは寸法図(モジュール、歯数、ねじれ角、ボア、歯幅、材質)をお送りください。既存の金型と一致するか、新しい金型が必要かを確認し、どちらにしてもお見積りさせていただきます。

関連製品と詳細情報

プラスチックはすば歯車の見積もりを依頼する

モジュール、歯数、ねじれ角、ボア、歯幅、材質、数量などの図面またはサンプルの詳細を送信してください。標準工具が適合するか、新しい金型が必要かどうかを確認し、24 時間以内に価格と納期を返信します。

今すぐ問い合わせを送信

* 引用された数値 (ノイズ低減、温度範囲、モジュールおよびボア範囲) は、標準ツールおよび通常の使用条件を指します。ご注文前に最終図面と材質グレードをご確認ください。
