Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / 油圧事業部

OEM供給、アフターマーケット交換、現場修理を行うフォークリフト油圧シリンダーメーカー

Raydafon は、電動フォークリフト、内燃フォークリフト、スタッカー、倉庫設備用のフォークリフト油圧シリンダーを製造しています。すべてのユニットは、確認されたボア、ストローク、ロッド直径、接続端のスタイルに基づいて構築され、組み立てラインを出る前に圧力テストが行​​われるため、調整なしでそのままトラックに搭載できます。

当社は、機械全体の工場、油圧システムインテグレーター、地域の部品ディーラー、および端末機器を担当するサービスユニットに製品を供給しています。シリンダーはヨーロッパ、東南アジア、南米に輸出されており、オリジナルの機器とアフターマーケットの交換需要の両方をカバーしています。

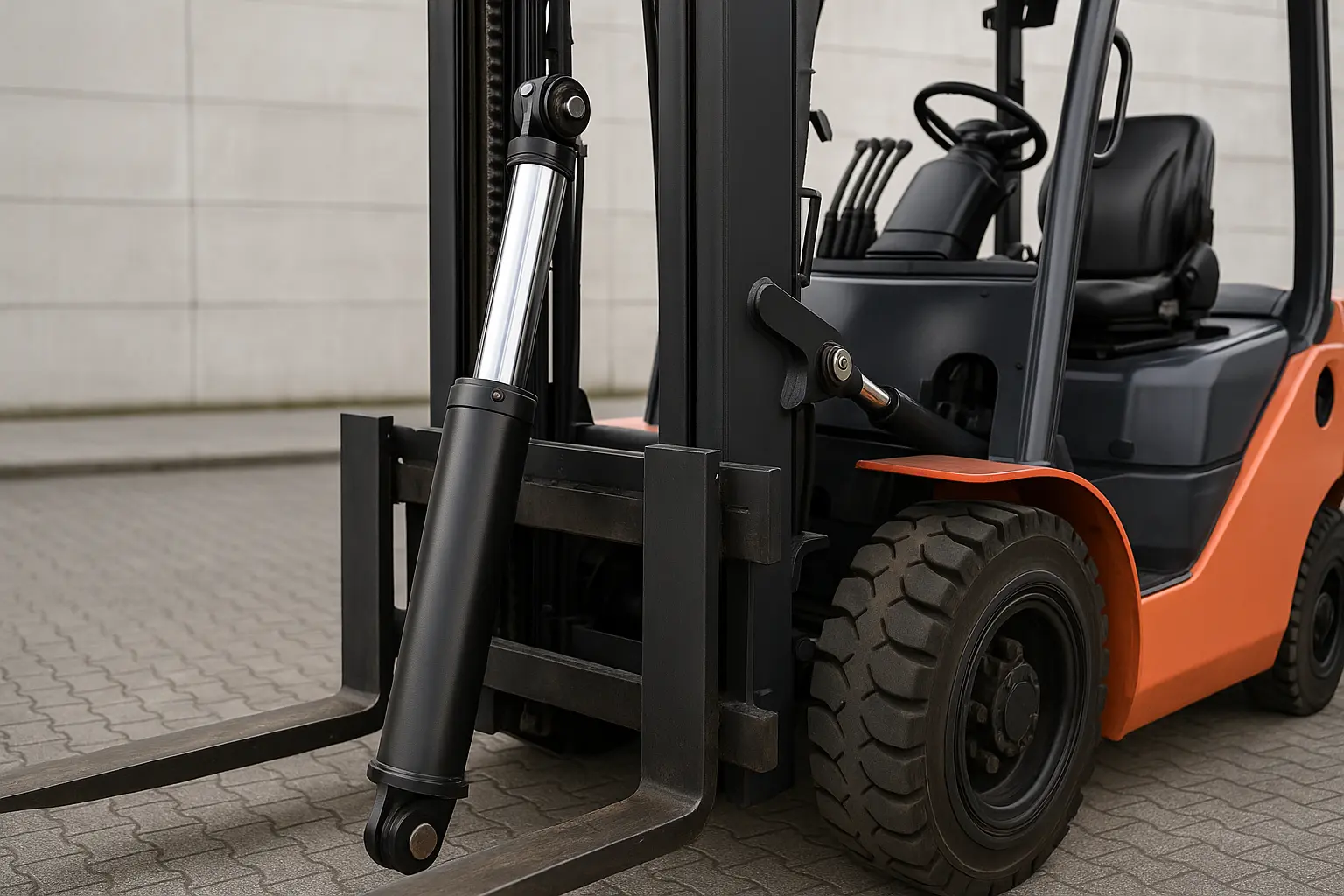

Forklift hydraulic cylinder manufactured by Raydafon
フォークリフトの油圧シリンダーは、CNC 加工されたキー寸法で製造され、管理されたプロセスで密閉され、発送前に圧力テストが行​​われます。
1.5~18tフォークリフトの適用トン数
7~14MPa使用圧力範囲
持ち上げる/傾ける標準機能の種類
CNCキー寸法制御
OEM/ODM図面ベースのカスタマイズ
01

フォークリフトのチルト、リフト、サイドシフト機構用油圧シリンダの供給

フォークリフトの機能が異なれば、シリンダーに対する要求も異なります。チルト シリンダー、リフト シリンダー、サイドシフト シリンダーは互換性がありません。操作するマストやキャリッジに合わせて、それぞれ独自のボア、ストローク、ロッド比、取り付け形状が必要です。

  • フォークとマスト角度制御用のチルトシリンダー
  • マスト昇降用リフトシリンダー
  • サイドシフト機構シリンダー
  • 電動フォークリフト油圧パッケージ
  • 内燃式フォークリフトシリンダー
  • スタッカーおよび倉庫荷役装置
  • 図面上のカスタムボアとストローク
  • 既存の部品番号の置き換え

正しいシリンダーを決定するもの

  • トン数1.5 t ~ 18 t フォークリフトでは、大幅に異なるボア サイズと壁厚が必要になります。
  • 関数チルト、リフト、サイドシフトの負荷により、異なる負荷の方向と負荷サイクルが生成されます。
  • 取り付け前後のピン、フランジ、またはクレビス接続はマストとフレームに一致する必要があります。
  • 環境ほこり、湿気、頻繁な操作には、適切なロッド仕上げとシールグレードが必要です。

主要コンポーネントは高張力合金鋼で作られており、ロッド表面は電気めっきまたはハードクロム処理されて耐食性と耐摩耗性が備えられています。その結果、設置後最初の 1 週間だけでなく、日常の頻繁な操作でもスムーズな動き、素早い応答、安定したシールが実現します。

02

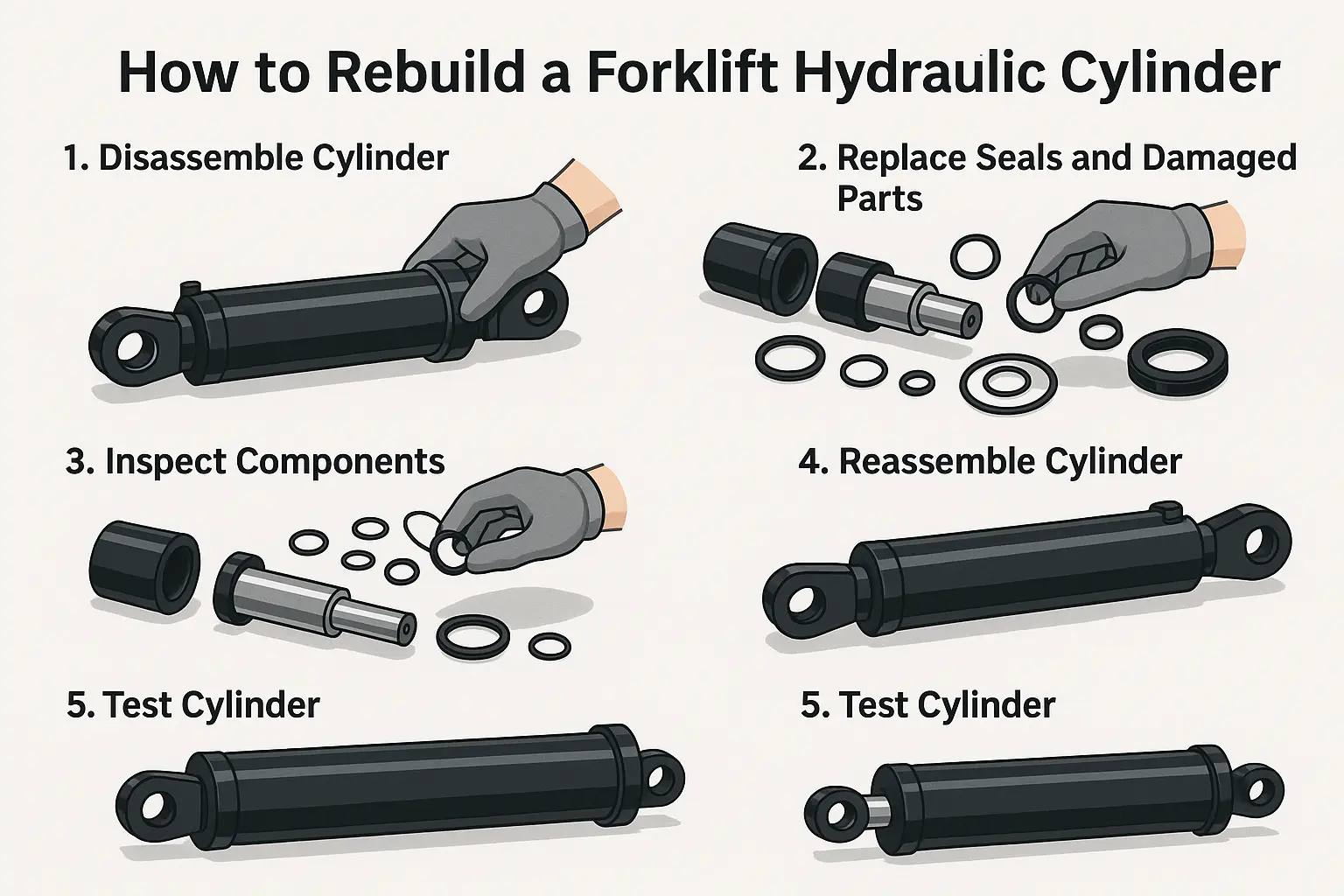

フォークリフトの油圧シリンダーを再構築する方法

フォークリフトの油圧シリンダーの再構築は、単にエンドキャップを外してゴムリングを交換するだけではありません。このプロセスには 5 つの段階があり、それぞれが重要です。1 つの段階をスキップすると、使用を再開してから数日以内にユニットから再び漏れが発生します。

  1. 減圧してシリンダーを取り外します システムの圧力を解放し、油圧ラインを外し、シリンダーをトラックから取り外します。エンドカバーのボルトをレンチで緩め、シリンダボアを傷つけないようにゆっくりとピストンロッドAssyを引き抜きます。内部にオイルが多量にある場合は、作業を続ける前に排出して清掃してください。
  2. 取り外したすべてのコンポーネントを検査します ピストン、ロッド、シールリングの変形、摩耗、刃こぼれ、錆の有無を一つ一つ点検してください。単一の摩耗痕が漏れの原因となる可能性があるため、綿密な検査を省略しないでください。
  3. 古くなったまたは損傷したシールをすべて交換します 取り付ける前に仕様を確認してください。一部のシリンダーでは複合シールが使用されており、それらを間違った方向に取り付けると、残りの再構築がどれほどうまく行われたかに関係なく、すぐに故障が発生します。
  4. 元の順序で組み立て直します ピストンロッドを静かに取り付け、中心軸が常に一致するようにしてください。ロッドが適切に中心に配置されていない場合、正しく再構築されたシリンダーであっても、動作後数日以内に漏れが発生します。
  5. 再装着前の圧力テスト 組み立てたシリンダーを圧力試験装置に取り付け、内部漏れや詰まりがないかを確認します。テストに合格した後にのみ、フォークリフトに取り付けてください。
Forklift hydraulic cylinder rebuild process
検査、シールの交換、正しい再組み立てが再構築の成功のほとんどを占めます。圧力テストでそれが確認されます。

再構築する価値がない場合

ピストンロッドが曲がっていたり、シリンダーボアに大きな傷が入っている場合は、再構築は不可能です。交換する方が経済的です。 Raydafon は、フルレンジのフォークリフト油圧シリンダーと部品に加え、ご要望に応じて修理キットを提供しています。これは、トラックを同日に稼働させる必要があるフォークリフト修理業者や機器エンジニアに適しています。

03

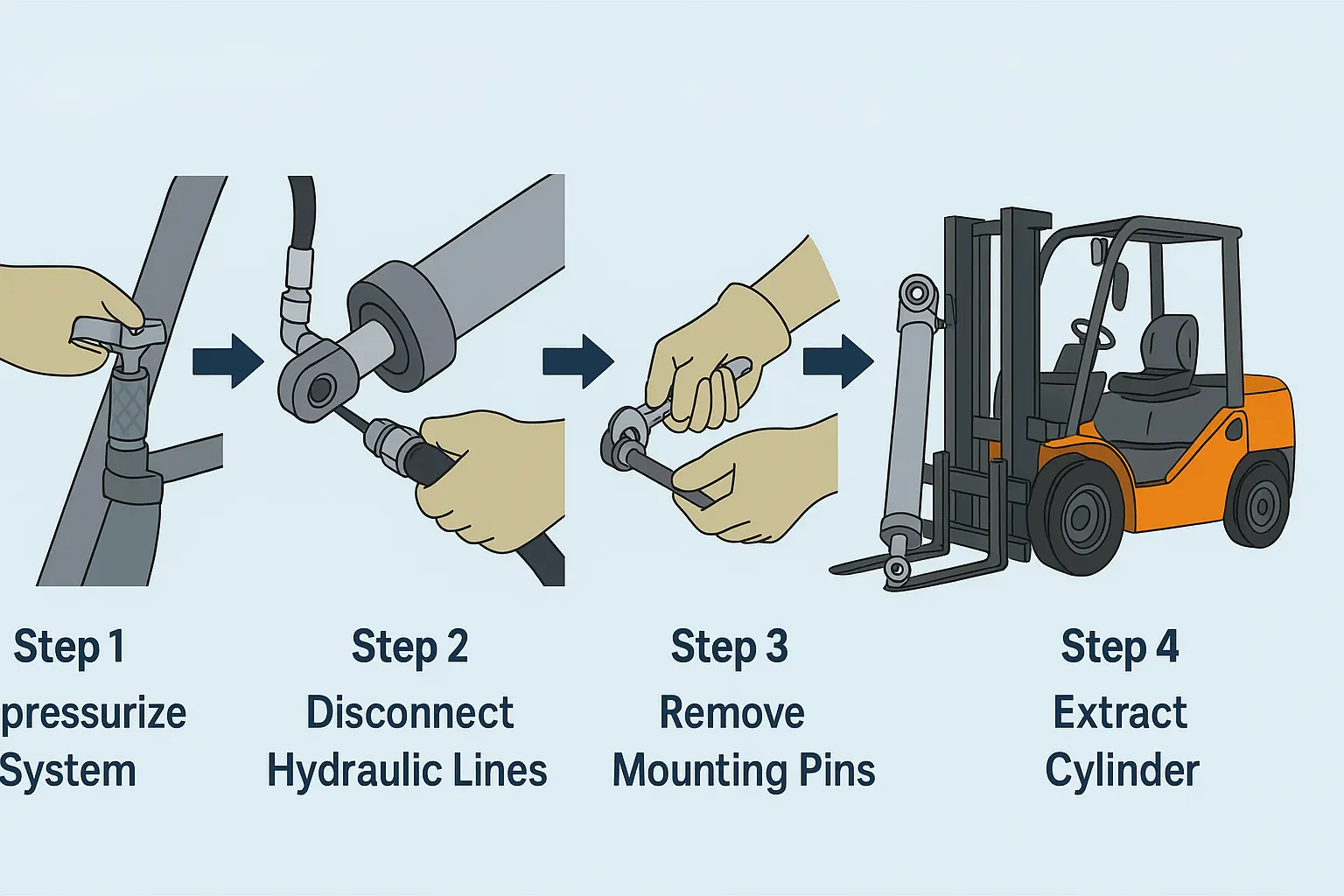

フォークリフトから油圧シリンダを取り外す方法

取り外しの順序と処理の詳細によって、作業に 20 分かかるか、周囲のコンポーネントに損傷を与えるかが決まります。以下の 4 つの段階は、当社のサービス パートナーが従う標準手順です。

リリース圧力 フォークリフトの電源を切り、油圧システムが自然に減圧されるようにします。接続部に触れる前に、すべての圧力が排出されていることを確認するために数分間待ってください。
オイルラインを外します 残留オイルをキャッチするためにジョイントを布で包み、高圧ホースをシリンダーから取り外し、正しい位置に再接続できるようにマークを付けます。
固定ピンまたはボルトを取り外します シリンダーは通常、前後のピンによってマストまたはフレームに接続されます。ピンの位置を確認し、最初に止め輪を取り外してから、ピンをノックアウトするかボルトを取り外します。
シリンダーを持ち上げて外します シリンダー本体は重いです。 2人またはスリングを使用し、周囲の構造物に当たらないようにし、残留油がこぼれないようにシリンダーの口を上に向けてください。
Removing a hydraulic cylinder from a forklift
取り外したら、直ちにオイルポートを密閉して、ほこりの侵入を防ぎ、保管または輸送中の錆を防ぎます。

シリンダーをトラックから降ろしたら、すぐにオイルポートを密閉してください。 Raydafon は、幅広いフォークリフト モデルに適合する油圧シリンダー製品とシール キットを提供しているため、ユーザーはカスタム部品を待つことなく、機器の動作を迅速に回復できます。

04

私たちが供給する相手

チャンネル01

フォークリフトメーカー

特殊なフォークリフトやハイエンド構成を含む、機械図面や技術要件に基づいた OEM および ODM 開発。

チャンネル02

油圧システムインテグレーター

油圧パッケージ設計に合わせたシリンダーの供給、図面確認、サンプルレビュー、納品スケジュールを行います。

チャンネル03

サービスおよびメンテナンスユニット

端末機器メンテナンス用の交換用シリンダーと修理キット。急なご要望にも迅速に対応します。

05

レイダフォンについて

Raydafon hydraulic cylinder factory
Raydafon は、フォークリフト、移動式クレーン、ゴミ収集車、高所作業車、その他の特殊車両用の油圧シリンダーを製造しています。

Raydafon は、油圧およびトランスミッション システム ソリューションに重点を置いたメーカーです。私たちは宣伝文句に頼らず、着実に製品を作り、信頼できる品質でビジネスを推進します。当社は長年にわたり、建設機械や特殊車両用途に幅広いモデル範囲と柔軟な適応を備えた油圧シリンダの開発と生産に注力してきました。

フォークリフト用油圧シリンダ以外にも、移動式クレーン用油圧シリンダ、ゴミ収集車用油圧シリンダ、高所作業車用油圧シリンダなどを取り揃えており、いずれも高強度材料と精密加工を採用し、高圧・高頻度の作業条件下でも安定して作動します。

Raydafon は、油圧シリンダーに加えて、以下を含む完全な動力伝達製品ラインを提供しています。PTOシャフト, 農業用ギアボックス, 精密歯車そして遊星ギアボックス。機械全体の製造業者、修理業者、部品販売業者は、1 つのサプライヤーから複数のコンポーネントを調達できるため、重複した調整作業を排除できます。

06

フォークリフト油圧シリンダに関するよくある質問

見積もりにはどのような情報を提供する必要がありますか?

フォークリフトのトン数、シリンダー機能(リフト、チルト、サイドシフト)、ボア、ロッド径、ストローク、接続端の形式、取り付け寸法、使用圧力を送信します。図面、サンプル写真、または既存の部品番号を使用すると、確認が大幅に短縮されます。

既存のフォークリフトシリンダーの代替品を提供できますか?

はい。純正部品番号または寸法図をお送りいただければ適合を確認させていただきます。これは、アフターマーケットの交換需要の最も一般的なルートです。

シリンダー一式だけでなく修理キットも提供していますか?

はい。顧客の要件に応じて修理キットを提供できるため、現場でトラックを修復する必要があるフォークリフト修理業者や機器エンジニアにとって役立ちます。

これらのシリンダーはどのくらいの圧力で作動しますか?

フォークリフトの油圧シリンダーは、フォークリフトのトン数と機能に応じて、通常 7 ~ 14 MPa の範囲で動作します。各シリンダーは出荷前に圧力テストが行​​われ、指定された定格での性能が確認されます。

ピストンロッドにはどのような表面処理が施されていますか?

主要コンポーネントは高強度合金鋼で作られており、ロッド表面は電気めっきまたはハードクロム処理され、耐食性と耐摩耗性があり、頻繁な操作や過酷な作業環境に適しています。

カスタムのボア、ストローク、接続スタイルをサポートしていますか?

はい。当社は、OEM および ODM プロジェクトを含め、特定のフォークリフト モデルと動作強度に合わせて、さまざまなシリンダー直径、ストローク、接続端のスタイルを備えたカスタマイズされたソリューションを提供します。

フォークリフト油圧シリンダのお見積り依頼

フォークリフトの型式、シリンダの機能、ボア、ストローク、取り付けの詳細をお送りください。 Raydafon は、フォークリフト メーカー、油圧システム インテグレーター、メンテナンス ユニットを問わず、仕様を確認し、納期を伴う見積書を返します。

View as

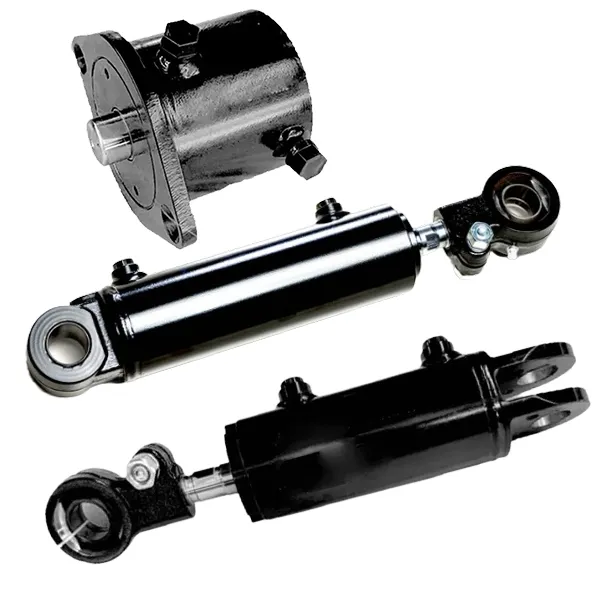

フォークリフトチルトシリンダー

フォークリフトチルトシリンダー

Raydafon フォークリフト チルト シリンダーは、1.5 ~ 18 トンのフォークリフトのフォーク マスト チルト制御用にカスタム設計された油圧シリンダーです。高張力鋼から製造されており、ピストン、シリンダー本体、ロッド、シールのセットが適合しています。使用圧力7~14MPa、負荷時の圧力変動なし。標準ボア径60~100mm、ロッド径25~4​​0mm、ストローク32~193mm。ネジ固定と止め輪接続により、マストを取り外さずにオイルシールを数分で交換できます。倉庫、工場、港湾作業に適しています。 OEM フォークリフト ブランドでは、カスタムのボア、ストローク、設置距離を利用できます。 MOQ 50 ユニット、バルクリードタイムは 25 ~ 35 日です。フォークリフトのモデル、ボア/ストロークの要件、および数量を送信して見積りを依頼してください。

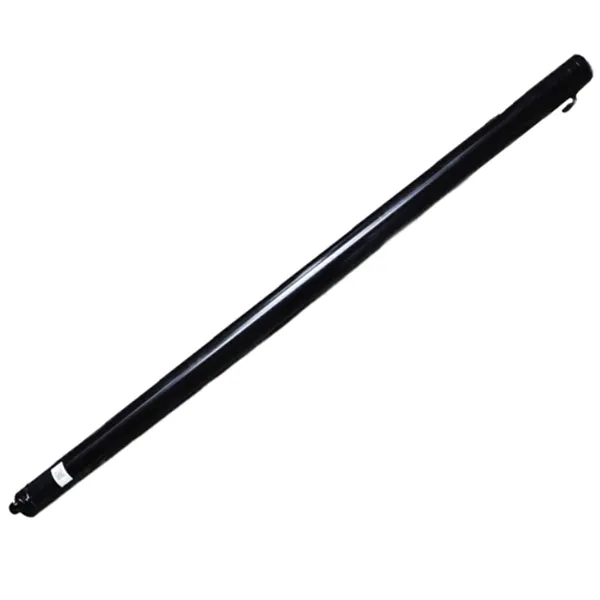

フォークリフトリフトシリンダー

フォークリフトリフトシリンダー

Raydafon フォークリフト リフト シリンダーは、マストに取り付けられ、フォーク キャリッジを昇降させる垂直リフト コンポーネントです。適合するピストンと最適化されたシールリング構造を備えた高張力鋼から製造されています。標準モデルはボアΦ56~60mm、ロッドΦ45mm、ストローク1500~1505mm、使用圧力17.5~18.1MPaをカバーします。上級モデルには、フルストローク時の強い衝撃を防止する緩衝装置が組み込まれており、貨物とマスト構造の両方を保護します。電動およびディーゼルフォークリフトに対応。 N30M300 から A2A35M300 までの 5 つの標準モデル、OEM 向けにカスタムボアとストロークが利用可能です。 MOQ 50 ユニット、バルクリードタイムは 25 ~ 35 日です。フォークリフトのモデル、ストローク要件、数量を送信して見積りを依頼してください。
中国の信頼できるフォークリフト用油圧シリンダメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
