Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon 農業用ドライブ システム

ロータリー耕運機、芝刈り機、播種機、飼料ミキサー用の農業用ギアボックス メーカー

Raydafon は、ロータリー耕運機、フレイルモア、芝刈り機、肥料散布機、播種機、TMR 飼料ミキサー、ベーラーなど、実際に作業を行う機械用の農業用ギアボックスを製造しています。すべてのユニットは、ISO 9001 品質システムに基づいて、ハウジングの鋳造や歯車の切断から熱処理、組み立て、慣らし試験に至るまで自社工場で生産されています。

バイヤーは、トラクターの PTO 評価、作業機の図面、故障したギアボックスのサンプル、または単なる動作状態を持って当社に来ます。比率、トルククラス、入出力インターフェース、ハウジングの向きなどを確認し、その仕様に合わせて製作いたします。

100~2000N・m出力トルク範囲
540/1000rpm標準PTO入力
96%以上伝送効率
15日サンプルのリードタイム
製品概要

レイダフォンが製造しているもの

Raydafon は農業用ギア伝動システムに焦点を当てています。現在の製品範囲には、芝刈り機のギアボックス、フレイルモアのギアボックス (サイドマウント草シュレッダー ギアボックス)、ロータリー耕運機のギアボックス、芝刈り機の減速機、肥料および播種機械用の専用ギアボックスが含まれています。各ハウジングの形状、ギアセット、出力フランジは、一般的なカタログからコピーしたものではなく、特定の作業機の作業条件に基づいて設計されています。

  • コンパクトな筐体、安定した伝送— 高品質の合金鋼のはすば歯車または平歯車、低運転騒音、最小限の振動、より長い機械的寿命。
  • 過酷な条件に耐える高トルク出力— 硬化歯面を備えた大型モジュール設計で、重荷重、滑りやすく、ほこりっぽい地面(密な草、林縁、斜面、砂利)に適しています。
  • 複数の取り付けインターフェース— さまざまな作業機モデルに適合するさまざまな出力フランジ形状を備えた標準 PTO 入力 (1-3/8 インチ Z6 / Z21)。
  • メンテナンスの少ない設計— オイルレベルウィンドウとブリーザーによる内部潤滑の最適化により、毎日のメンテナンス頻度を削減します。
  • 完全なカスタマイズのサポート— 比率、取付方向、入出力形状、筐体構造などのOEM・ODMサービス。サンプルは最短 15 日でお届けします。

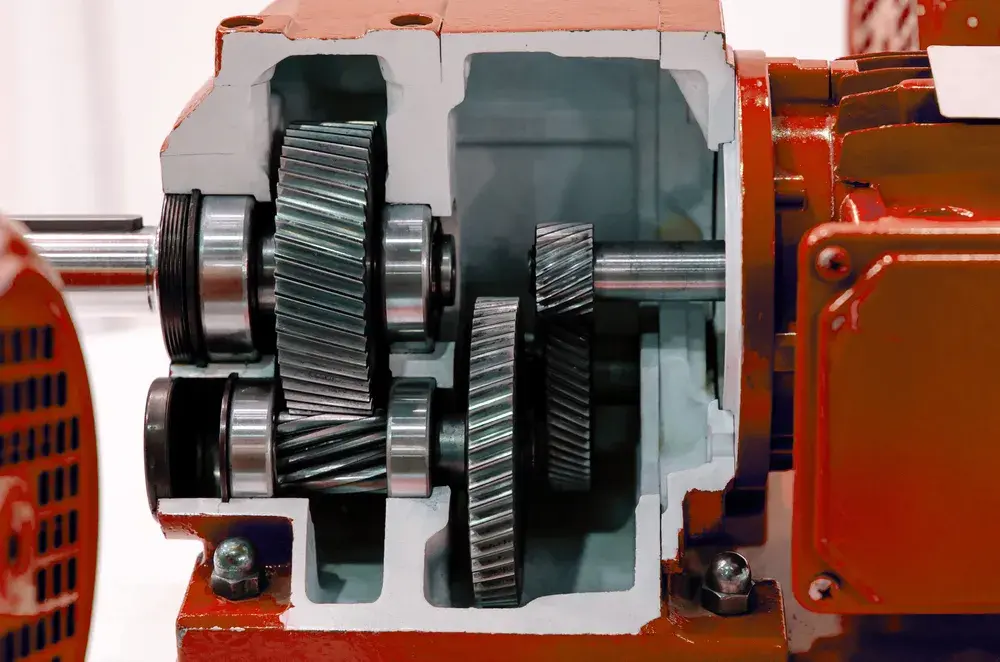

Agricultural gearbox manufactured by Raydafon
Raydafon の農業用ギアボックス シリーズ — ハウジングは社内で鋳造および機械加工され、ギアセットは現場で製造および熱処理されます。

Raydafon 製品は、農機具を搭載した小型および中型のトラクター、特にヨーロッパおよびアメリカ市場向けの高仕様農機具に広く使用されています。ユニットはドイツ、イタリア、米国、ブラジルで地元ブランドや大手 OEM と提携して稼働しています。当社は単一ユニットだけでなく、大量生産や長期供給契約も提供します。

Raydafon は、農業用ギアボックスと並んで、次のような精密トランスミッション部品も製造しています。プラスチックギア, かさ歯車そしてねじ歯車産業オートメーション、食品機械、医療機器向けなので、複数のサポートコンポーネントを 1 つのサプライヤーから調達できます。

セレクションガイド

作業に合った農業用ギアボックスの選び方

価格と外観は間違った出発点です。ギアボックスが 1 シーズン続くか 10 年続くかを決めるのは、ギアボックスが作業機、トラクター、および動作する地面にどれだけ適合するかです。以下の 4 つの基準は、ほぼすべての問い合わせで当社のエンジニアが尋ねる質問をカバーしています。

  1. 最初にアプリケーションの種類を確認してください カテゴリの実装が設計全体を推進します。芝刈り機のギアボックスには、高速動作と耐衝撃性が必要です。ティラーおよびロータリーティラー ギアボックスは、トルク出力と構造強度を重視しています。播種機と噴霧機は、伝達効率とメンテナンスの利便性に対する要求が高く、より軽量な構造を使用しています。
  2. 取り付けパラメータとドライブパラメータを一致させる 入力速度と出力比はトラクターの PTO と一致する必要があります。入力および出力シャフトの直径と接続タイプは、既存の PTO インターフェイスと互換性がある必要があります。取り付け穴の間隔と取り付け方向は、作業機フレームにぴったりとフィットするようにする必要があります。作業機が逆走しないように回転方向を確認する必要があります。
  3. 素材や加工をチェックする 高品質の農業用ギアボックスは、耐摩耗性を高めるために浸炭焼き入れされた 20CrMnTi などの合金鋼製の内歯車を備えたダクタイル鋳鉄ハウジングを使用しています。粉塵や泥の多い作業条件では、潤滑油の漏れや砂の侵入を防ぐために、シール構造を特別に強化する必要があります。
  4. トルク容量を確認する 特に深耕や重草刈りなどの高負荷作業においては、実際の作業機負荷に対するギアボックスの最大出力トルクを確認してください。高温になり早期に故障する軽量ユニットよりも、頑丈なギアボックスを選択する必要があります。
  5. 保守性を考慮する 農機具は屋外で継続的に稼働します。オイル レベルの観察窓ときれいにアクセスできるオイル ドレン ポートを備えたギアボックスはメンテナンスが大幅に容易であり、部品の入手可能性は初期仕様と同じくらい重要です。

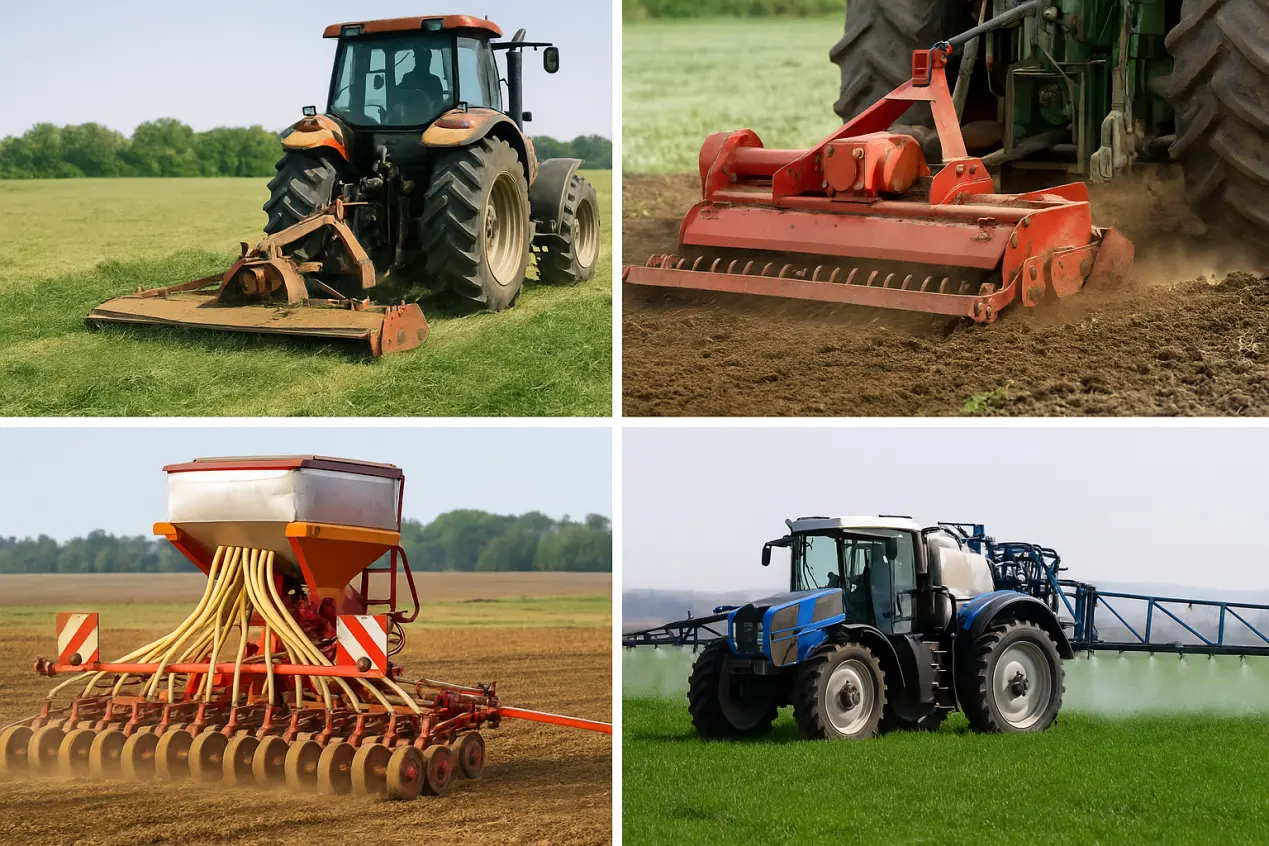

Agricultural gearbox selection and matching
製造前に比率、PTO インターフェース、取り付けレイアウトをマッチングすることで、現場で最も一般的な取り付けの問題を回避できます。
パフォーマンスデータ

Raydafon 農業用ギアボックスの最大トルクと速度範囲

耐荷重能力は、機械が高負荷作業の長期間に耐えられるかどうかを決定する唯一の要素です。 Raydafon は、軽負荷から重負荷までの一連のギアボックスを開発し、トラクターに搭載される作業機の全範囲をカバーしています。すべてのユニットは工場から出荷される前に負荷テストが行​​われます。

出力トルク範囲

ライトシリーズ 100~300N・m 重量と効率が最も重要な噴霧器、播種機、軽量作業器具。
ミディアムシリーズ 500~900N・m 芝刈り機とロータリー耕耘機は混合圃場条件でも継続的に作動します。
ヘビーデューティーシリーズ 〜1500N・m ベーラー、肥料ミキサー、クラッシャーは高負荷サイクルを継続的に実行します。
特別にカスタマイズされた 2000+N・mピーク ピークトルク能力を必要とする極端な作業条件および複雑な環境。
標準PTO入力 540/1000rpm 世界中の主流のトラクター PTO 出力インターフェイスと互換性があります。
ハイスピードカスタム 最大2000rpm より速い入力速度を必要とする高効率トラクターや動力機械向け。

スピードと効率

出力速度は選択した減速比に依存し、出力範囲はモデルに応じて数十から数百rpmまでカバーされます。歯車は高精度に研削され、最適な歯形で高速でのスムーズな噛み合いを実現し、96%以上の伝達効率と72dB以下に抑えられた作動音を実現します。

96%以上の効率 <72dBの騒音 540rpm PTO 1000rpm PTO 2000rpmの高速 負荷テスト済み

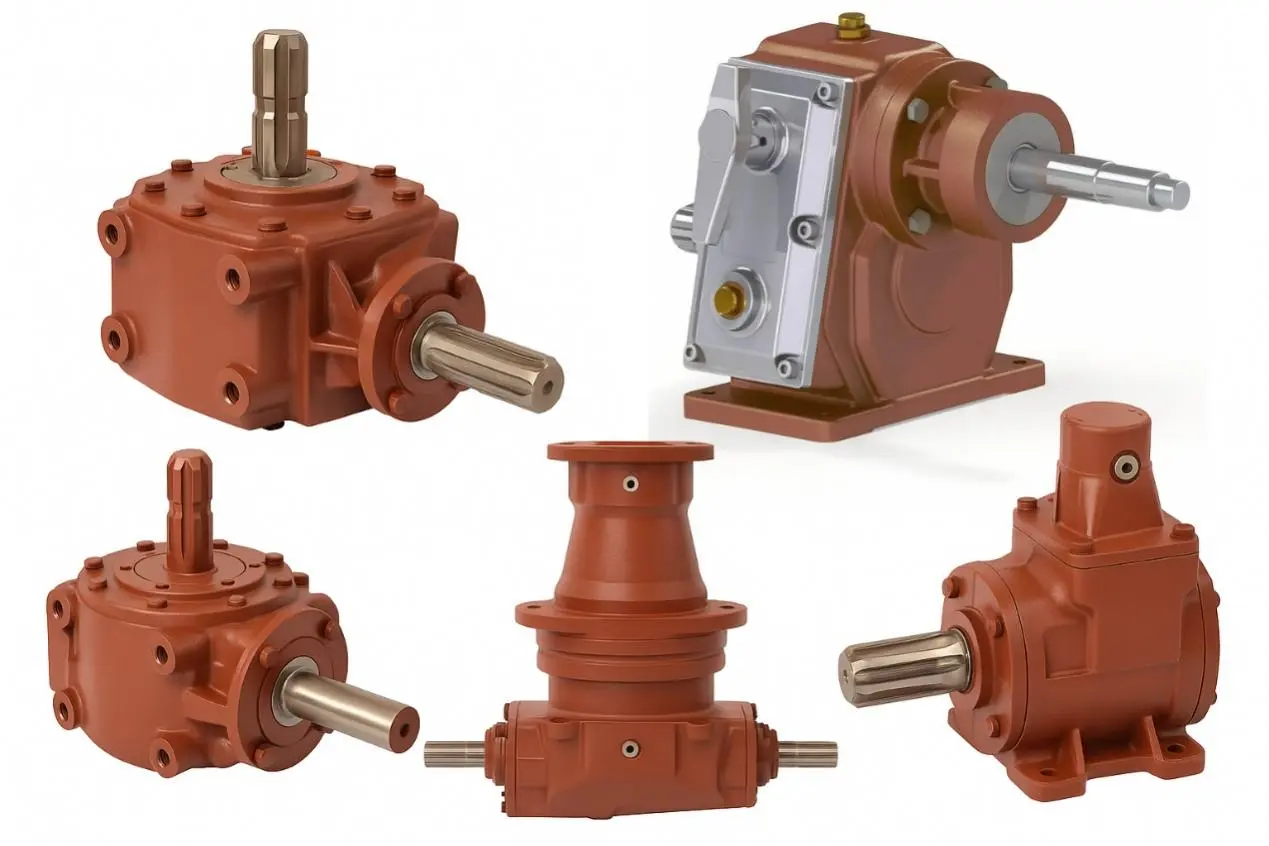

Raydafon agricultural gearbox torque and speed range
各ギアボックスは出荷前に負荷がかかり、慣らし運転テストが行​​われ、顧客の仕様に対する耐荷重性能が確認されます。
保守性

農業機械のギアボックスは分解や修理が簡単ですか?

毎日の使用により、ギアボックスは最終的に摩耗し、オイルが漏れたり、異常なギア音が発生したりします。この時点で重要なのは、ユニットをいかに早く開けて検査し、再び使用できるかということです。 Raydafon ギアボックスは、全体的にコンパクトですが、取り外して再構築するのが簡単であるという実用的な現実に基づいて設計されています。

  • モジュラー設計— インプットシャフト、アウトプットシャフト、ギヤセット、ハウジングは標準化された部品から組み立てられます。ほとんどの分解および組み立て作業には、従来の工具で十分です。
  • シンプルなシェルと透明なボルトのレイアウト— ハウジングは対称の分割鋳鉄構造で、障害物がなく十分な間隔でボルトが配置されています。順番に緩めてカバーを開け、内部を点検してください。
  • 部品の共通性が高い— ギア、オイルシール、ベアリングは標準サイズで、互換性が高くなります。交換部品はカスタム製造せずに部品番号によって注文されます。
  • 提供されたドキュメント— 各ギアボックスには、社内修理または技術チームによるリモート サポートのために、部品番号、組み立て順序、注意事項を含む分解図と分解手順が同梱されています。
  • 推奨点検間隔— 500 時間の運転ごとにオイルシールの摩耗をチェックし、ギアの噛み合い面に異常な摩耗や傷がないか検査します。タイムリーな治療により耐用年数が大幅に延長されます。
Agricultural gearbox disassembly and maintenance
標準化された内部部品を備えたモジュール構造により、フィールドサービスがシンプルになり、交換部品のコストが予測可能になります。

フリートオペレーターに推奨するもの

ギアボックス モデルごとに予備のオイル シールとベアリング セットを 1 つ在庫しておきます。 500 時間の検査サイクルでは、これによりシーズン中の故障が即日修理に変わります。これは、通常、収穫期間を維持できるか、失われるかの違いです。

購入者の質問

農業用ギアボックスに関するよくある質問

ギアボックスの見積もりにはどのような情報を送信する必要がありますか?

作業機のタイプ、トラクターの PTO 速度、必要な出力速度または出力比、最大作動トルク、入力および出力シャフトの寸法、取り付け穴の間隔、取り付け方向を送信します。図面、サンプル写真、または部品番号を使用すると、確認が大幅に短縮されます。

特定のブランドに代わるギアボックスを構築できますか?

はい。当社は、Comer および同様の範囲と互換性のある飼料ミキサー ギアボックスなど、確立されたモデルに適合する交換用ギアボックスを定期的に製造しています。元の部品番号または寸法図をお送りいただければ、製造前に一致を確認します。

カスタマイズされたギアボックスのサンプルのリードタイムはどれくらいですか?

カスタマイズされたサンプルは、筐体の複雑さや歯車の切断要件に応じて、通常 15 日程度で納品されます。量産時期はお見積りとともに確認させていただきます。

潤滑やメンテナンスの要件にはどのように対応していますか?

すべてのギアボックスには、オイル レベル ウィンドウとブリーザーが付属しています。 500 運転時間ごとにオイルシールの状態を確認し、ギアの噛み合い面の摩耗を検査することをお勧めします。詳細なメンテナンス手順は各ユニットに同梱されています。

ギアボックスと一緒に他のドライブトレインコンポーネントも供給していますか?

はい。レイダフォンも製造しているPTOシャフト, 遊星ギアボックス, ウォームギアボックス、精密ギアと油圧シリンダーしたがって、完全な作業機のドライブトレインを 1 つのサプライヤーから調達できます。

大量生産や長期契約も可能ですか?

はい。単体購入だけでなく、大量のカスタマイズや長期供給契約にも対応いたします。条件については、年間生産量と必要な仕様をお知らせの上、お問い合わせください。

農業用ギアボックスの見積もりを取得する

作業機のタイプ、PTO 速度、比率、トルク要件、取り付けの詳細をお送りください。 Raydafon は仕様を確認し、適切なシリーズを推奨し、納期を伴う見積を返します。選択マニュアルと技術パラメータ表は、ご要望に応じて入手可能です。

View as

肥料放送局用の肥料シーダーギアボックスEP190-R3

肥料放送局用の肥料シーダーギアボックスEP190-R3

中国のメーカーおよびサプライヤーとして、私たちはこのギアボックスを独自の工場で作りました。 EP190-R3モデルに特別に適合しています。 5.8:1の速度比はちょうどいいです。厚くなった鋳鉄の箱は、300 kgの肥料を恐れていません。肥料の種まきのギアボックスEP190-R3肥料放送局用のEP190-R3はすべて、高周波の消光によって「ハンマー」されており、歯の表面はHRC55摩耗テストに耐えるのに十分なほど硬くなります。肥料を拡散するときの粒子の摩擦とフィールドの隆起は、当社の製品の性能に影響しません。価格は工場から直接手頃な価格です!

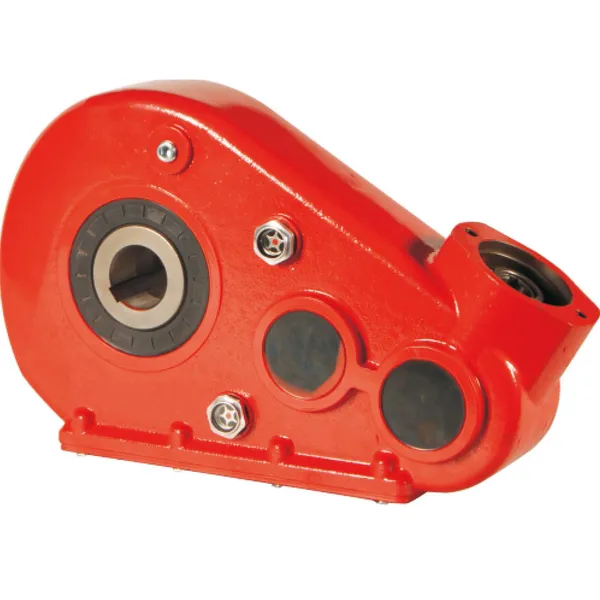

肥料放送局用の肥料シーダーギアボックスEP35

肥料放送局用の肥料シーダーギアボックスEP35

中国のプロのメーカーおよびサプライヤーとして、Raydafon自身の工場は、肥料スプレッダー用に合わせた肥料放送局用の肥料シーダーギアボックスEP35を巧みに作成しました!この製品は、主流の肥料スプレッダーモデルに適しており、速度比はEP35シリーズと正確に一致しています。箱は高強度のダイキャストアルミニウム合金で作られています。これは軽いが、強い耐衝撃性があり、8時間の連続高強度動作に耐えることができます。ギアは亜硝酸塩であり、HV700の表面硬度と耐摩耗性が50%増加しています。 R&Dや生産から質の高い検査と出荷まで、プロセス全体を制御し、非常に競争力のある価格で効率的で耐久性のある肥料スプレッダー送信ソリューションを提供します!

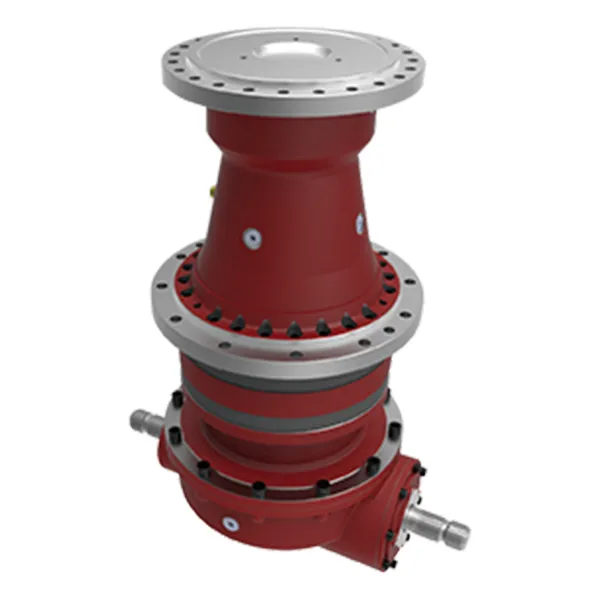

TMRミキサーEP-RMG用フィードミキサーギアボックス

TMRミキサーEP-RMG用フィードミキサーギアボックス

中国の強力なメーカーおよびサプライヤーとして、自社工場で生産される Raydafon の TMR ミキサー EP RMG 用飼料ミキサー ギアボックスは、精密な給餌用に特別に設計されています。この製品は、速度比が 3:1 ~ 12:1 の EP RMG シリーズ TMR ミキサーに適しています。ボックス本体は肉厚鋳鉄製で、飼料混合荷重10トンにも耐えられます。歯車は浸炭焼き入れを施し、歯面硬度はHRC58に達し、耐摩耗性が40%向上しました。内部には輸入ベアリングが装備されており、詰まりなく24時間の連続稼働をサポートします。研究開発から組み立てに至るまで、当社は全プロセスを通じて品質を厳格に管理し、牧場向けに効率的で安定したトランスミッション ソリューションを非常に競争力のある価格で提供します。

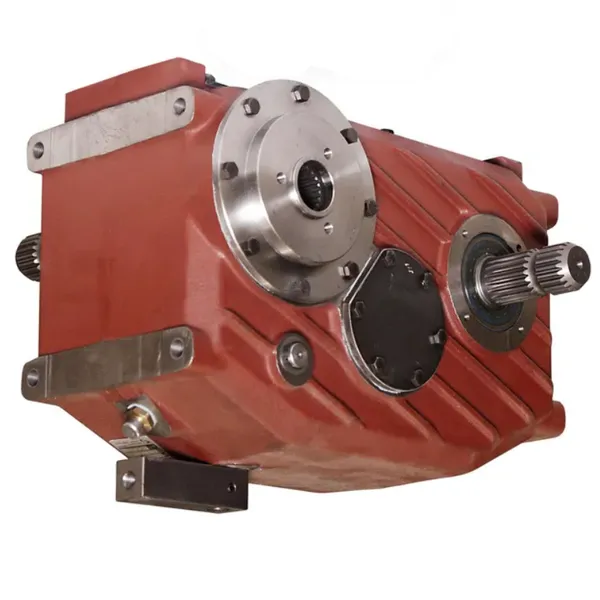

Comer 交換用フィードミキサーギアボックス

Comer 交換用フィードミキサーギアボックス

混合ワゴンおよび TMR フィーダーで使用される C3A フィード ミキサー ギアボックスの Raydafon 製代替品。標準 C3A 取り付けパターンで 1-3/4 インチ Z20 スプライン入力および出力接続を備え、540 rpm 入力および最大 92 kW 入力電力の定格を備えています。ハウジングは鋳鉄です。ギアは耐摩耗性と耐衝撃性を高めるために HRC55 以上に浸炭焼き入れされており、輸入された高速ベアリングは毎日の連続使用で混合負荷を支えます。このパターンでは、1:1 と 1.8:1 の比率が使用できます。 Aksa、DAF Agro、Falke Maschinenbau、Euromilk、Metal-Fach のミキシング ワゴンと互換性があります。 Comer および C3A は Comer Industries の商標です。 Raydafon は独立したメーカーであり、それらとは提携していません。比率と古いネームプレートの写真を送信して、24 時間以内に適合性の確認と見積もりを依頼します。
中国の信頼できる農業用ギアボックスメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
