Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon PTO シャフト — 当社の取り組みとその構築方法

私たちの工場と経験

  • 当社は PTO シャフトの研究開発と製造に注力しており、農業用伝動システムで豊富な経験を持っています。
  • 当社の自社工場は中国の農業機械産業クラスターに位置しています。
  • 材料調達、鍛造、機械加工、組立、検査まで全工程を管理しています。
  • 当社は、芝刈り機、ロータリー耕運機、肥料散布機、破砕機など向けのあらゆる種類の PTO シャフトを提供しています。
  • 当社の製品は、ヨーロッパ、アメリカ、中東、南アメリカ、その他の先進農業市場に向けて販売されています。

設計の焦点: 安全性、多用途性、耐久性

  • 各ドライブシャフトには高強度炭素鋼パイプと鍛造スチールフォークを使用。
  • 高強度、高トルク - 重荷重や高頻度運転でも安定。
  • イタリアのCEタイプ、ドイツのWALタイプ、アメリカのASAE規格など、複数の国際標準インターフェースを提供しています。
  • これにより、当社のシャフトはさまざまな農業機械ブランドと互換性があります。

当社が内蔵する安全機能

  • 安全カバーとトルク制限クラッチが標準装備されており、過負荷による損傷や挟み込みによる人身傷害を防ぎます。
  • 一部のハイエンド モデルは素早いプラグインとプルアウトをサポートしており、屋外での交換と修理が簡単です。
  • 給油穴の位置はシール構造により適切に設計されており、給油サイクルが延長され、日常のメンテナンスが軽減されます。
  • 各セットは工場出荷前に動的バランステストと強度衝撃テストを受けており、高速での異常な振動はありません。

カスタマイズと供給

  • 当社は農業機械の OEM および小売チャネルにサービスを提供しています。業界間の違いを理解しています。
  • サンプルのカスタマイズやバッチ非標準生産をサポートします。
  • 柔軟な配信サイクル。当社の技術チームが選択とインターフェースのマッチングをお手伝いします。
  • 標準モデルは常に在庫があり、即日出荷可能です。

当社の PTO シャフトが使用される場所

  • 中・大型農業機械
  • ガーデン用品
  • 家畜飼料機械

特定のアプリケーションがある場合は、お問い合わせ図面、仕様書、サンプルテストのサポートなど。お客様に合わせた伝送ソリューションをカスタマイズいたします。

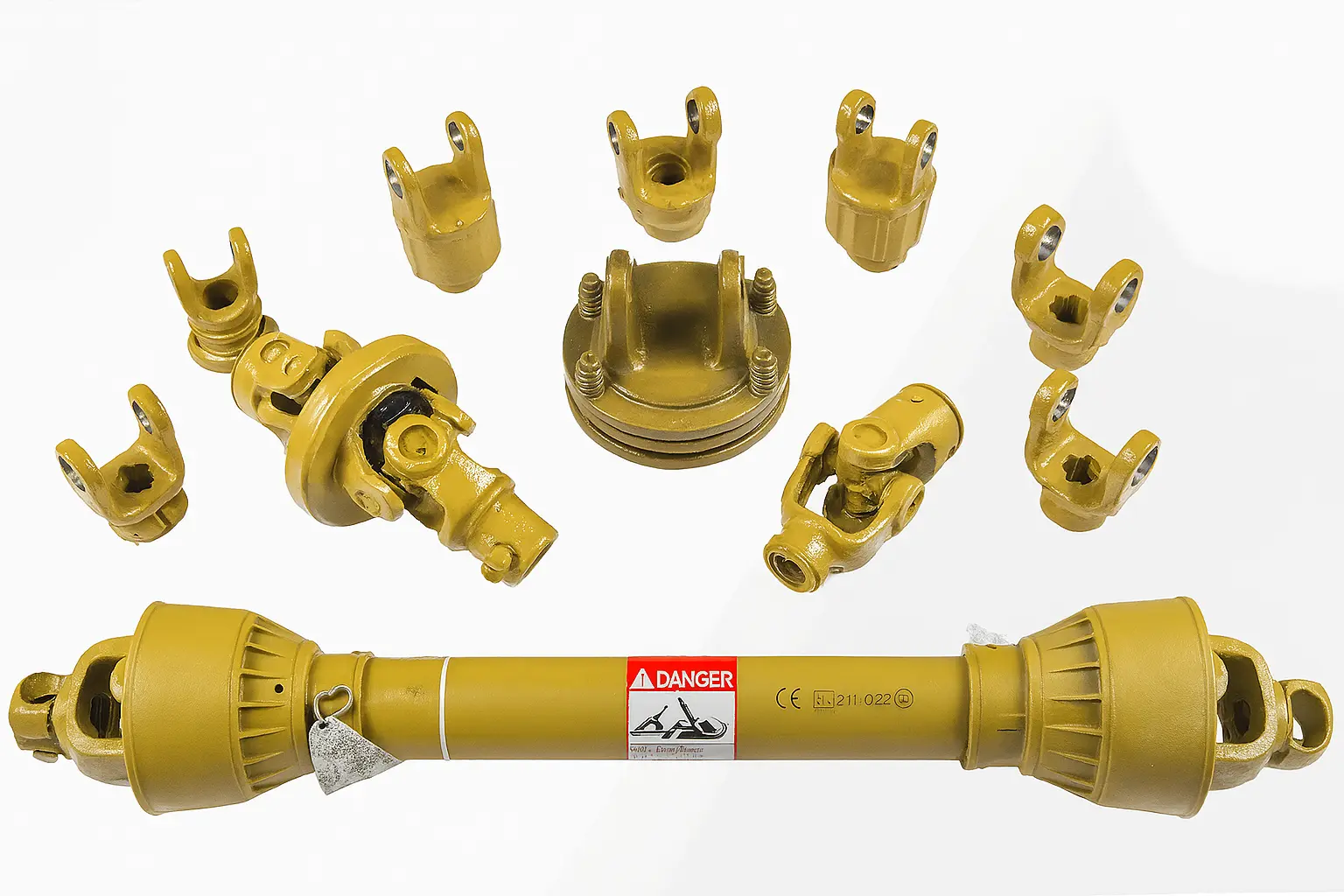

Raydafon PTO Shaft

ギアボックスから PTO シャフトを取り外す方法

PTO ドライブ シャフトの取り外しは複雑ではありませんが、間違った方法で行うと、インターフェイス コンポーネントが損傷したり、安全上の問題が発生したりする可能性があります。これを行うことをお勧めする方法は次のとおりです。

始める前に

  • まず電源を切ってください。
  • 開始する前に、機器が完全にシャットダウンされていることを確認してください。

接続タイプを確認する

  • ほとんどのレイダフォン PTO シャフトは安全ロック構造を採用しています。
  • ギアボックスの端近くにあるプッシュ式の止め輪またはラッチを探してください。
  • 一部のモデルではネジを使用します。六角レンチまたはトルクス レンチが必要です。

削除手順

  • ギアボックス近くの保護カバーをつかみ、慎重に引き戻して接続部を露出させます。
  • ボタン止めリングタイプの場合:片手でリングを押し、もう一方の手でシャフトをゆっくりと引き抜きます。
  • ネジタイプの場合:固定ネジを緩め、ゆっくりと引きます。

気をつけるべきこと

  • 激しく引っ張ったり、振りすぎたりしないでください。ギヤスプラインやベアリングのオイルシールを損傷する可能性があります。
  • インターフェースが錆びて固着している場合は、潤滑性の錆取り剤をスプレーし、数分待ってからゆっくり試してください。
  • それでも難しい場合は、ゴムハンマーを使用してシェルの端を軽く 2 回軽く叩いて緩めます。

取り外し後

  • スプライン界面にバリ、摩耗、変形がないか確認してください。
  • 問題が見つかった場合は、無理に取り付けずに、まずアクセサリを交換してください。
  • Raydafon PTO シャフトとギアボックスには標準インターフェイスがあり、方向を合わせると力任せに元に戻ります。

不確実な構造物や渋滞に遭遇した場合、Raydafon テクニカル サポートにお問い合わせください。お客様のモデルに基づいて構造図やビデオ ガイダンスを提供できるため、農業スケジュールが遅れることはありません。

PTO shaft removal

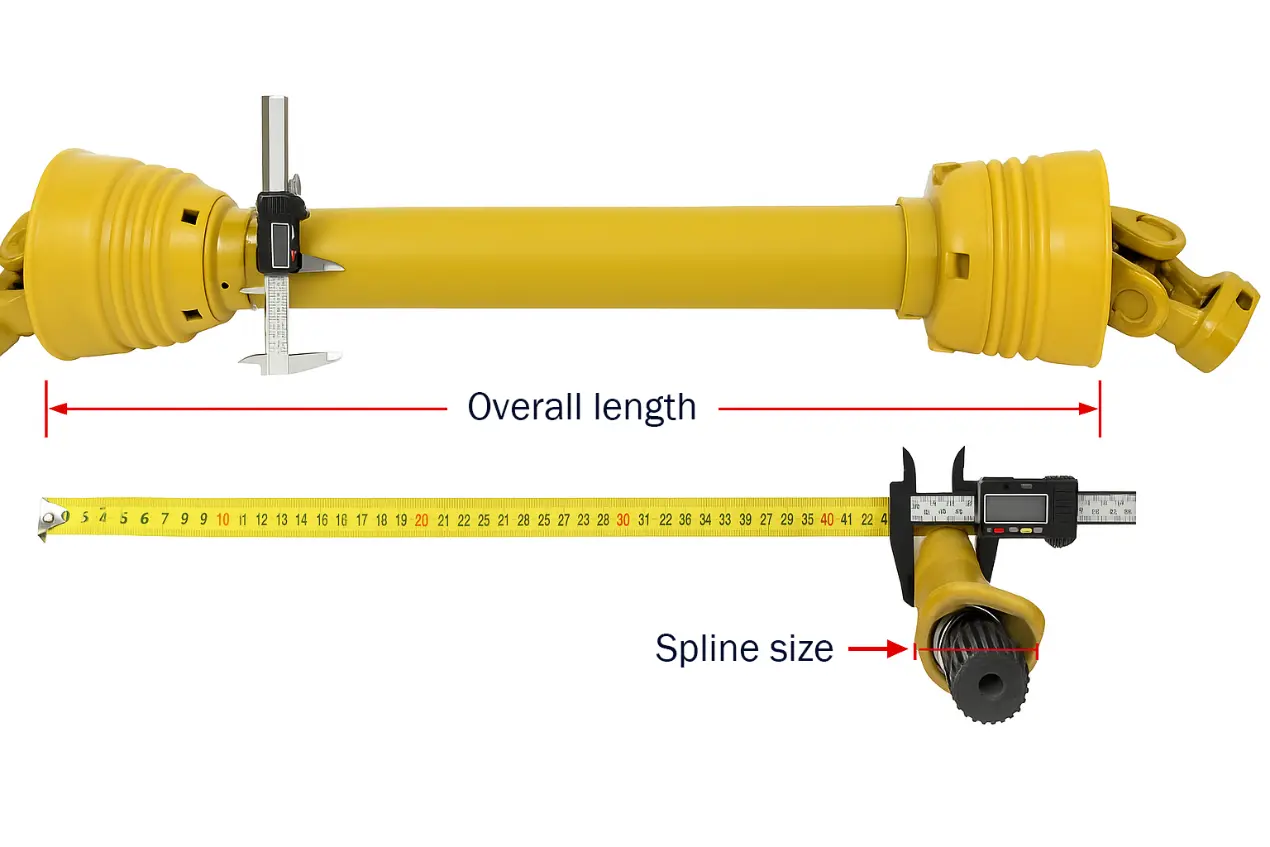

PTOシャフトの測定方法

PTO ドライブ シャフトを交換またはカスタマイズする前に、正確な測定が重要です。サイズを誤ると設置に影響を与え、動作不良や機器の損傷を引き起こす可能性があります。測定前にシャフトを装置から取り外していただくことをお勧めします。

1.全長

  • 縮めた状態で端から端まで測定します。
  • これは、一方のフォークの外縁からもう一方のフォークの外縁までを意味します。
  • シースの長さだけを測定しないでください。これは不正確です。

2. スプラインサイズ(出力側コネクタ)

  • 一般的なスプライン仕様: 1-3/8" 6 歯、1-3/8" 21 歯、1-3/4" 20 歯など。
  • ノギスを使用してスプラインの外径を測定します。
  • スプラインの歯数を数えます。
  • Raydafon コネクタは複数の国際規格をサポートしており、さまざまなブランドと簡単にドッキングできます。

3. パイプ径の種類と構造

  • 中間部分は通常、六角管、星型管、または角型管です。
  • これにより、トルク容量と伸縮範囲が決まります。
  • ノギスを使用して、対辺間の距離 (六角管の場合は平行な辺、星形管の場合は歯の間隔) を測定します。
  • 総伸縮ストロークを記録します。

4. 安全保護構造

  • スリーブが完成したかどうかを確認します。
  • シャフトの両端にある滑り止めリングを確認してください。
  • これは、ドライブ シャフトが引き続き使用できるかどうかを判断するのに役立ちます。

測定方法がわからない場合、または測定誤差が心配な場合は、写真を撮ってデータを Raydafon 技術チームに送信してください。寸法図の確認、迅速なマッチングの推奨、またはカスタム加工を提供します。あなたは正しい選択をしますPTOシャフトインストール後は変更せずにすぐに使用してください。お問い合わせ無料の寸法確認フォームまたは説明ビデオをご覧ください。

PTO shaft measurement

レイダフォンについて

Raydafon は、トランスミッションと油圧技術に重点を置いたメーカーです。当社は長年にわたり、農業機械、産業オートメーション、新エネルギー分野にサービスを提供してきました。

  • 中国のトランスミッション部品の中核工業地帯に位置。
  • 完全なサプライチェーンシステムと独立した処理能力。
  • 研究開発、鋳造、仕上げ、組立、検査の一貫工場体制。
  • 私たちは基盤としての品質、基準としての納期、そしてサポートとしてのサービスにこだわります。
  • 当社は世界中のお客様に安定した信頼性の高い電力伝送ソリューションを提供します。

当社の製品ライン

  • 高効率ウォームギヤボックス
  • コンパクトで高比の遊星歯車装置
  • 農業機械・土木機械用油圧シリンダ
  • 標準部品と非標準カスタマイズ — 当社は迅速に対応し、柔軟なソリューションを提供します。

アプリケーションと市場

  • 播種・施肥機械
  • 混合装置
  • 太陽光発電追跡システム
  • 昇降プラットフォーム
  • 東南アジア、南米、東ヨーロッパ、中東などに輸出されています。

各バッチは、トルクテスト、シールテスト、組み立て公差検査など、複数回の工場検査に合格します。すべての製品は「安定して動作し、予定通りに納品される」ように作られています。

信頼できる中国のギアボックスおよび油圧部品の工場およびサプライヤーをお探しの場合、Raydafon は見逃せないパートナーです。世界中のお客様が図面やサンプルとの協力について話し合うことを歓迎します。当社は、競争力のある価格、専門的な技術、継続的な安定した納品により、お客様が効率的で耐久性のある機械システムを構築できるよう支援します。

Raydafon factory

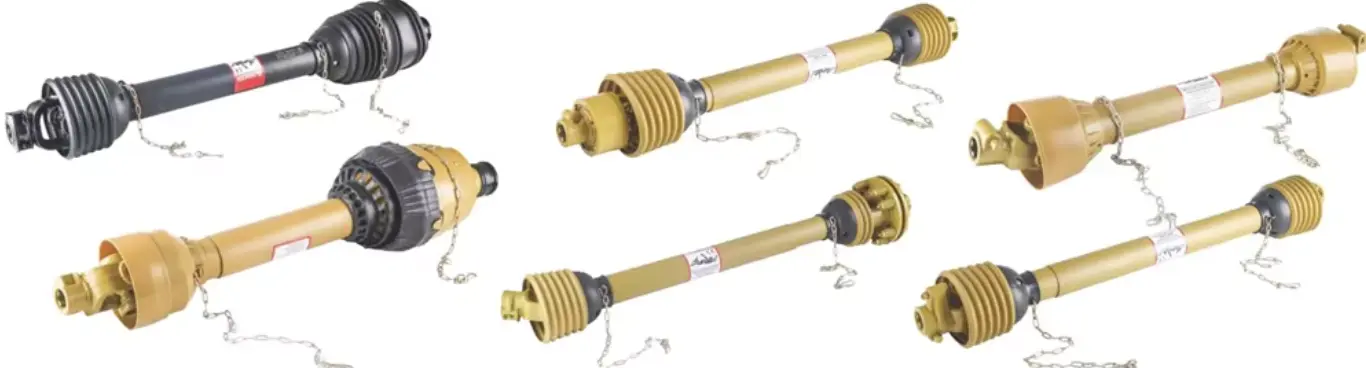

View as

クローネ ラウンドベーラー用 PTO シャフト

クローネ ラウンドベーラー用 PTO シャフト

クローネ ラウンドベーラー PTO シャフト KR100/125/155/130/160、1500/1800、1500V/1250 MC および 1250/1550 をカバーします。サイズ 4 標準とサイズ 4 CV オプションは、1.375-6 スプラインを備えた 1210 シャフトを使用します。サイズ 6 CV は、1500/1800 および一部の 1250/1500 ビルドで使用できます。 1500V/1250 MC は 1.375-6 の 2380 または 2480 CV を使用します。クラッチオプションには、1,000N・mのFT34、1,000N・mのFT32、1,450N・mのFT42、1,050または1,500N・mのK64/2カットアウト、1,000N・mのFF1が含まれます。 CV ベースの部品番号は、CAT3/540 の場合は 71R4121UCW07000、CAT4/540 の場合は 71R6121UCW07000 で、どちらも 1.375-6 です。 MOQ、カスタマイズ、リードタイムは、ベーラーのモデルと既存のシャフト構成が確認された後、注文ごとに見積もられます。
ケースIHラウンドベーラー用PTOシャフト

ケースIHラウンドベーラー用PTOシャフト

Case IH ラウンドベーラー用 PTO シャフト — RB444、RB454、RB455A、RB464、RB554、RB564 に加え、RB454 サイレージおよび RB454 ローター カッターのバリエーションをカバーします。摩擦クラッチを備えた CAT4 および CAT5 等速ドライブライン。入力スプラインはトラクターに応じて 1.375-6 または 1.375-21。所要電力 40 ~ 100 馬力 (30 ~ 75 kW)。クラッチトルクの目安は1,000N・m(CAT3/S4)~1,800N・m(CAT4/S6)です。ベーラーのモデルとトラクターの PTO スプラインをお送りください。ドライブライン カテゴリ、クラッチ トルク、シャフトの長さを確認し、24 時間以内に工場見積もりを返します。
New Holland Square Balers 900モデル用のPTOシャフト

New Holland Square Balers 900モデル用のPTOシャフト

New Holland Square BalersのこのPTOシャフトは、Raydafonによって慎重に構築された900モデルは、New Holland 900シリーズスクエアバラー向けに設計されています。ソリッドレモンチューブ構造を採用し、両端に標準の1-3/8 "Z6スプラインインターフェイスが装備されており、スムーズで効率的なパワートランスミッションを確保し、機器に最適です。中国からの専門メーカーおよび信頼できるサプライヤーとして、工場から直接供給して、優れた品質と競争力のある価格製品を提供します。
ニューホランドのPTOシャフトBigbaler Square Balers 330 340

ニューホランドのPTOシャフトBigbaler Square Balers 330 340

中国の有名なメーカーおよびサプライヤーとして、レイダフォンは、独自の工場でニューホランドビッグバラースクエアベララー330 340のこのPTOシャフトを慎重に構築しました!高強度40cr合金スチールシャフトを使用し、3500nmのトルク荷重であるダブルシールクロスユニバーサルジョイントを備えており、540/1000rpm速度インターフェイスと互換性があります。この製品は、New Holland 330/340 Balerのパワーインターフェイスと正確に一致し、設置は便利で安定しています。ソースファクトリーとして、Raydafonは手頃な価格で信頼性の高い伝送ソリューションを提供し、baling操作をより効率的にします!
ニューホランド ディスクバイン用 PTO シャフト

ニューホランド ディスクバイン用 PTO シャフト

中国の農業用トランスミッション分野に深く関与する専門メーカーとして、レイダフォンはニューホランドのディスクモア ディスクバイン用に PTO シャフトをカスタマイズしました。複列テーパーローラーベアリングを備えた高強度合金鋼シャフトを使用しており、3200Nm のトルクを伝達でき、ニューホランドの全製品のディスクモアのパワーインターフェースに適合します。この製品の表面は3層のナノセラミック溶射処理が施されており、従来の処理より耐食性が60%向上しています。工場から直接供給されるため、Raydafon の価格はヨーロッパのブランドより 25% 低く、標準以外のカスタマイズ サービスも提供できるため、牧場が芝刈り機をアップグレードするための費用対効果の高い選択肢となっています。
ディスクモア1340用スリップクラッチPTOシャフト

ディスクモア1340用スリップクラッチPTOシャフト

ディスクモア 1340 / ヘストン 1340 および 1345 用の卸売交換用スリップ クラッチ PTO シャフト。55N ダブル CV アセンブリは、トラクター側の 80 度 CV ジョイントとディスクバイン側の 50 度 CV ジョイントを置き換えます。トラクター接続は通常 1.375-21 です。器具の接続は 1.50 インチの丸型クランプで、構造は 1-3/8 インチの 6 スプライン エンドを使用しています。二板摩擦クラッチはスリップトルク2,800N・mに設定されており、過負荷後に再締結します。部品番号 14656849、82-14656849、および 83-14656849 は、完全な組み立て品、作業機の半分、およびトラクターの半分としてリストされています。互換性には、Hesston 1340/1345、Select CaseIH 8312、Massey Ferguson PTD 12、New Idea 5512が含まれます。MOQ、カスタマイズ、リードタイムは、部品番号と接続サイズが確認された後、注文ごとに見積もられます。
中国の信頼できるPTOシャフトメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
