高精度遊星ギアボックス システムにおいてバックラッシュ制御が重要なのはなぜですか?

高精度のモーション制御システムでは、ミクロン単位の位置決め誤差がツールやエンドエフェクタでの重大な偏差に増加します。バックラッシュ (歯車の歯間の機械的な遊び) は、回転伝動システムにおけるロストモーションの主な原因です。のために遊星ギアボックスCNC マシニング センター、ロボット アーム、航空宇宙用アクチュエータで使用される場合、制御されていないバックラッシュは、精度、再現性、動的応答を直接損ないます。モーターの方向が反転すると、負荷が伝達される前に歯車の歯がバックラッシュ ギャップを横切る必要があり、標準的なギアボックスでは 15 分角にもなる不感帯が生じます。高精度アプリケーションでは、このデッドゾーンによって部品の公差が仕様を超え、廃棄ややり直し、コストのかかる生産遅延が発生します。 Raydafon Technology Group Co.,Limited の工場では、一貫して 3 分弧未満のバックラッシュ値を達成する一連の遊星ギアボックス設計を設計しており、当社のプレミアム モデルは 1 分弧以下に達します。この記事では、バックラッシュの制御が単なる品質機能ではなく、現代の精密エンジニアリングの基本的な要件である理由を説明します。

バックラッシュ制御の重要性は、静的な位置決めだけにとどまりません。輪郭フライス加工、レーザー切断、ピックアンドプレースサイクルなどの動的操作では、バックラッシュによりオーバーシュート、発振、整定時間の遅延が発生します。バックラッシュが過剰な遊星ギアボックスでは、サーボ ループに継続的な補正が強制され、モーション システムの有効帯域幅が減少します。これにより、サイクル時間が遅くなり、表面仕上げが悪くなります。さらに、バックラッシュにより方向反転時に衝撃荷重が発生し、ギアの歯、ベアリング、モーターカップリングの摩耗が促進されます。当社の工場では、同じ負荷プロファイルの下でバックラッシュが 10 分弧から 3 分弧に減少すると、ギアボックスの寿命が 40% 増加することが記録されています。この包括的なガイドでは、バックラッシュの機械的原因、遊星ギアボックス シリーズでバックラッシュを最小限に抑えるために使用される設計戦略、および精密なバックラッシュ制御が生産プロセスにもたらす定量化可能なメリットについて詳しく説明します。また、高精度アプリケーションに最適な遊星歯車装置を選択するのに役立つ特定の測定データとメンテナンスに関する推奨事項も共有します。

目次

• 1. バックラッシュとは正確には何ですか?また、遊星ギアボックスでバックラッシュはどのように発生するのでしょうか?
• 2. バックラッシュが制御されていないと、位置決めの精度と再現性が損なわれるのはなぜですか?
• 3. 当社の低バックラッシュ遊星ギアボックス シリーズの技術仕様は何ですか?
• 4. 遊星ギアボックス システムのバックラッシュ制御をどのように測定して維持できますか?
• よくある質問 (FAQ)
• 結論と精度向上のコンサルティング

バックラッシュとは正確には何ですか?また、遊星ギアボックスでバックラッシュはどのように発生するのでしょうか?

バックラッシュは、ギヤ ラッシュまたはロスト モーションと呼ばれることが多く、ギヤ ペアが静止していて負荷がかかっていないときの、噛み合うギヤの歯の間の角度クリアランスです。遊星ギアボックスでは、太陽歯車と遊星歯車の噛み合い、遊星歯車とリングギアの噛み合い、遊星キャリア内のベアリングの隙間など、いくつかの原因からバックラッシュが蓄積します。より単純な歯車列とは異なり、遊星配置には複数の歯車の噛み合いが同時に含まれます。つまり、総バックラッシュは各噛み合いのクリアランスの組み合わせになります。標準的な産業用遊星ギアボックス ユニットの場合、この累積バックラッシュは通常 10 ～ 30 分弧の範囲になります。ただし、正確な位置決めが必要な高精度アプリケーションの場合、このレベルの遊びは許容できません。 Raydafon の工場では、バックラッシュの各原因を制御する高度な製造技術を採用しており、その結果、高精度シリーズでは総バックラッシュが 1 分角という低さになります。

遊星ギアボックスのバックラッシュに寄与する主な要因:

• 歯厚公差:製造プロセス (ホブ加工、研削、または成形) によるギアの歯の厚さの変化により、噛み合う歯の間に隙間が生じます。当社の工場では、CMM 検証を使用した CNC 歯車研削を使用して、生産バッチ全体で歯の厚さが 0.005 mm 以内に一貫していることを保証します。
• 中心距離の偏差:太陽歯車と遊星歯車の間、および遊星歯車とリング歯車の間の距離は、正確に制御されなければなりません。 0.01 mm の偏差でもバックラッシュが 2 ～ 3 分弧増加する可能性があります。当社の遊星ギアボックス ハウジングは、+/- 0.003 mm の位置精度で 5 軸マシニング センターで機械加工されています。
• ベアリングの内部クリアランス:遊星キャリアと太陽歯車を支持するベアリング内の転動体が微小な動きを引き起こします。当社の工場では、クリアランスが低減されたクラス (C2 または C3) のベアリングを選択し、予圧を加えて、総バックラッシュを増加させるアキシャルおよびラジアルの遊びを排除します。
• 荷重下でのキャリアのたわみ:機械加工公差が厳しい場合でも、トルクがかかると遊星キャリアがたわみ、遊星歯車が太陽歯車やリング歯車に対してずれることがあります。当社のプラネタリキャリアは、高剛性の一体鍛造鋼設計を採用しており、定格トルク時のたわみを0.005mm未満に抑えています。

バックラッシュの原因を理解することは、バックラッシュを低減する設計の選択の指針となるため、非常に重要です。たとえば、当社の遊星ギアボックスは、単純にギアの噛み合いを締めるだけではなく、包括的なアプローチによって低バックラッシュを実現しています。つまり、精密に研削された歯を備えたヘリカルギアを使用し、遊星ベアリングに制御されたプリロードを適用し、当社の最高精度モデルでは円周方向の遊びを積極的に排除する分割サンギア設計を使用しています。このエンジニアリング哲学により、当社の遊星ギアボックスは、負荷や温度条件が変化しても、数千時間の動作時間にわたって低バックラッシュ特性を維持することが保証されます。

固有のバックラッシュと動的バックラッシュを区別することも重要です。固有バックラッシュは、ギアボックスが組み立てられ、荷重が降ろされるときに測定される静的クリアランスです。動的バックラッシュには、動作中の熱膨張、コンポーネントのたわみ、および潤滑剤膜の厚さの影響が含まれます。当社の工場の試験プロトコルでは、室温と 80°C の動作温度の両方でバックラッシュを測定し、指定されたバックラッシュ値 (例: 3 分弧) が全動作範囲にわたって有効であることを確認します。この熱補償は、ロボット溶接や航空宇宙アクチュエーションなど、温度変化が大きい用途では特に重要です。歯車の切削から最終組立までのあらゆる段階でバックラッシの根本原因を抑制することで、レイダフォンテクノロジーグループ株式会社は、一貫した予測可能で再現可能な精度を提供する遊星ギアボックスを提供します。

バックラッシュが制御されていないと、なぜ位置決めの精度と再現性が損なわれるのでしょうか?

位置決め精度は、指定された許容範囲内で指令された位置に到達するモーション システムの能力であり、再現性は一貫して同じ位置に戻る能力です。遊星ギアボックスのバックラッシュにより、モーターの回転と出力シャフトの回転の間に非線形の関係が生じます。モーターの方向が反転すると、ギアの歯がバックラッシュ ギャップを通過するまで出力シャフトは動きません。このデッド ゾーン (通常は 2 ～ 10 分角) は、ボールねじまたはラック アンド ピニオン ドライブと組み合わせると、線形位置決め誤差に直接変換されます。たとえば、10 mm ピッチのボールねじを駆動する遊星ギアボックスの 3 分角のバックラッシュにより、テーブルでの直線位置決め誤差が 0.004 mm になります。これは、微細加工や半導体検査装置では重大です。

制御されていないバックラッシュが、特に高精度アプリケーションのシステム パフォーマンスにどのような影響を与えるかを次に示します。

• オーバーシュートとアンダーシュート:方向反転中、サーボ コントローラーはバックラッシュ ギャップを克服する必要があります。これにより、多くの場合、オーバーシュート (システムの過剰補償) に続いて発振が発生し、ゼロ バックラッシュ システムと比較して整定時間が 2 ～ 5 倍増加します。高速ピックアンドプレースマシンの場合、これによりスループットが 15 ～ 20% 低下する可能性があります。
• 表面仕上げが悪い:CNC フライス加工や研削では、バックラッシュにより切削工具がプログラムされた経路から遅れ、ワークピースの表面に波形やビビリマークが生じます。当社の工場は、鋼の機械加工テストにおいて、遊星ギアボックスのバックラッシュを 10 分弧から 3 分弧に減らすと、表面粗さ (Ra) が 1.6 μm から 0.8 μm に改善されることを実証しました。
• サーボ帯域幅の減少:バックラッシュによって生じるデッド ゾーンは、制御ループ内で非線形スプリングとして機能します。不安定性を回避するには、サーボ ゲインを下げる必要があり、高周波数のモーション コマンドに従うシステムの能力が低下します。これにより、達成可能な加速度と送り速度が制限され、プロセス全体の速度が実質的に低下します。
• 多軸システムでの累積誤差:多軸工作機械では、1 つの軸のバックラッシュにより輪郭誤差が生じ、部品が公差外となることがあります。たとえば、X 軸にバックラッシュを伴う円弧補間では、円ではなく楕円形が生成され、偏差はバックラッシュの大きさに直接比例します。

影響を定量化するために、2 つの同一の CNC ルーターを使用して制御実験を実施しました。1 つは標準の遊星ギアボックス (バックラッシュ 12 分弧) を備え、もう 1 つは当社の低バックラッシュ遊星ギアボックス (3 分弧) を備えています。低バックラッシュ システムの真円度誤差は 0.015 mm でしたが、標準システムの真円度誤差は 0.062 mm で、その差は 300% 以上でした。また、テストワークの表面粗さはRa2.1μmからRa0.9μmに向上しました。また、低バックラッシュの遊星歯車装置により、精度を損なうことなく送り速度を 20% 増加させることができ、部品あたりの加工時間を 18% 削減できました。

精度を超えて、制御されていないバックラッシュは方向反転時に機械的衝撃を引き起こし、ギアの歯に衝撃荷重を与え、早期の摩耗や歯の破損を引き起こす可能性があります。当社の工場で測定したところ、バックラッシュ 10 分弧の遊星ギアボックスの衝撃力は、同じトルクと速度の下でバックラッシュ 3 分弧のユニットよりも 2.5 倍大きいことが分かりました。これにより疲労が促進され、ギアボックスのベアリングとシールの耐用年数が短くなります。要約すると、バックラッシュ制御は単なる性能向上ではなく、信頼性が高く、生産性が高く、コスト効率の高い高精度モーション システムの前提条件です。 Raydafon では、現代の製造に求められる精度を実現するために遊星ギアボックスを設計しています。

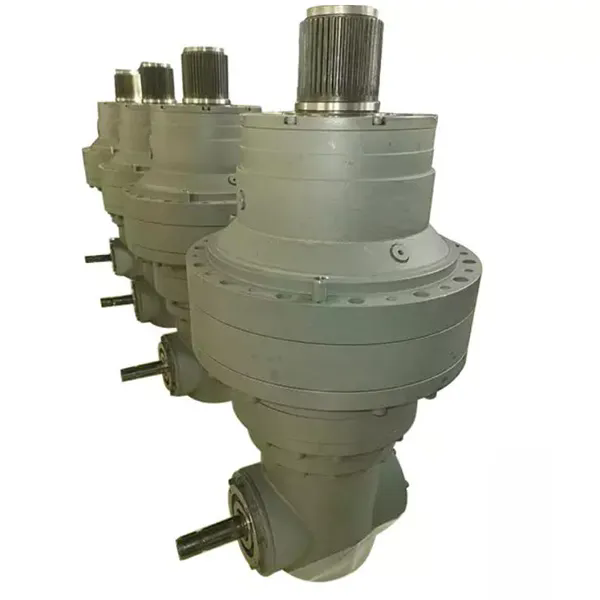

当社の低バックラッシュ遊星ギアボックス シリーズの技術仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 は、異なる精度要件に合わせて設計された 4 つの精度グレードの遊星ギアボックスを提供しています。当社の標準精密シリーズは 5 分弧未満のバックラッシュ値を実現しますが、超精密シリーズは、ラッピング、マッチングされたギアセット、ベアリングのプリロードの最適化などの特別な製造プロセスにより、1 分弧という低いバックラッシュを実現します。以下の表は、当社の最も人気のあるモデルの主要パラメータの詳細を示しています。これらのモデルはすべて、高精度の産業およびオートメーション用途向けに設計されています。

当社の遊星ギアボックス シリーズは、歯の接触率を高め、騒音と振動を低減するために、(平歯車の代わりに) はすば歯車を使用して製造されています。 18 度のねじれ角により、直線歯の設計と比較して、よりスムーズなトルク伝達とより低い動的バックラッシュが保証されます。さらに、すべてのギアは 58 ～ 62 HRC に表面焼き入れされ、DIN 6 以上の品質に精密研磨され、バックラッシュの原因となる歯形誤差が最小限に抑えられます。各遊星ギアボックスはクリーンルーム環境で組み立てられ、高解像度ロータリーエンコーダーとトルクセンサーを使用してバックラッシュを測定する前に2時間の慣らし運転が行われます。当社の工場では、出力シャフトで測定された実際のバックラッシュ値を文書化した校正証明書をすべてのユニットに提供しています。

絶対ゼロのバックラッシュを必要とする用途向けに、スプリットサンギアとスプリング式プリロード機構を備えた特別バージョンの遊星ギアボックスを提供しています。この設計は、すべての円周方向のクリアランスを積極的に排除し、0.5 アーク分未満のバックラッシュを達成します。ただし、このバージョンの効率はわずかに低く (94 パーセント)、プリロード スプリングの定期的な調整が必要です。当社の工場では、この超精密遊星ギアボックスがお客様の特定の用途に必要かどうかについてアドバイスできます。当社のすべての遊星ギアボックス モデルは、標準 NEMA およびサーボ モーター取り付けインターフェイスをサポートしており、改造用途向けにカスタム シャフトおよびフランジ構成を提供しています。 20 年以上の精密ギアリングの経験を持つ Raydafon Technology Group Co.,Limited は、高精度遊星ギアボックス ソリューションの信頼できるパートナーです。

遊星ギアボックス システムのバックラッシュ制御をどのように測定して維持できますか?

遊星ギアボックスのバックラッシュの測定は、ユニットが指定された性能を満たしていることを確認し、経時的な摩耗を検出するために不可欠です。最も一般的な方法は、ダイヤル インジケータまたはエンコーダ ベースの測定です。入力シャフトを固定し、既知のトルクを出力シャフトに両方向に加え、角変位を記録します。合計の角運動 (両方向) がバックラッシュとなります。当社の工場では、出力シャフトを一定速度で回転させ、トルクと変位のヒステリシス ループを測定する完全自動バックラッシュ テストベンチを使用し、バックラッシュ値とねじり剛性の両方を提供します。現場でのメンテナンスの場合は、モーターをロックした状態で、出力シャフトの磁気ベース ダイヤル インジケータを使用する簡単な方法があります。ただし、再現性のある測定を確保するには、一貫したトルク (通常は定格トルクの 2%) を適用するように注意する必要があります。

遊星ギアボックスのバックラッシュ測定に影響を与える要因:

• 測定トルク：測定トルクが高くなると、歯車の歯が同じ側に押し出され、測定されたバックラッシュが人為的に減少する可能性があります。当社工場では、バックラッシュ測定には定格トルクの 2 ～ 5% を使用することを推奨しています。
• 温度：温度が上昇すると歯車の熱膨張によりバックラッシが減少する傾向があります。重要な用途では、動作条件と同じ温度でバックラッシュを測定します。
• 摩耗と潤滑：ギアボックスが作動すると、磨耗によりバックラッシュが徐々に増加します。定期的な測定 (1,000 稼働時間ごと) により、摩耗の進行状況を追跡し、バックラッシュが許容限度を超える前にメンテナンスのスケジュールを立てることができます。
• 取り付け方向:一部のギアボックスは、ベアリングのクリアランスの変位により、水平に取り付けた場合と垂直に取り付けた場合でバックラッシュの測定値が異なります。当社の工場では両方の方向をテストし、必要に応じて方向固有のデータを提供します。

遊星ギアボックスのバックラッシュを低く保つためのメンテナンス戦略:

• 潤滑：指定された合成油または合成グリース（通常は ISO VG 220 または同等品）を使用してください。潤滑剤が汚染または劣化すると、ギアの歯の間に粒子が蓄積し、バックラッシュや摩耗が増加する可能性があります。当社工場では、標準運転では 5,000 時間ごとのオイル交換を推奨しています。
• 入力シャフトのアライメント:モーターと遊星ギアボックスの入力シャフトの間のミスアライメントは、サンギアを偏向させてバックラッシュを増加させる側面荷重を誘発する可能性があります。同心度が 0.02 mm 以内になるように、フレキシブル カップリングまたは精密位置合わせツールを使用してください。
• 出力軸カップリング：出力側のリジッドカップリングは衝撃荷重をギアボックスに伝達し、微小なたわみを引き起こす可能性があります。ねじり剛性を提供しながら角度のずれにも対応できるベローズまたはディスク カップリングを使用します。
• プリロード調整（プリロードモデルの場合）：調整可能なプリロードを備えた遊星ギアボックス ユニット (スプリット サン ギア設計など) の場合は、工場が提供するメンテナンス スケジュールに従ってプリロード スプリングを定期的に確認し、調整してください。

Raydafon の工場では、振動センサーと温度プローブを使用して摩耗傾向を予測する、遊星ギアボックスのリモート監視オプションを提供しています。このデータと定期的なバックラッシュ測定を組み合わせることで、状態に応じたメンテナンスが可能になり、ダウンタイムを最小限に抑えることができます。医療機器の製造や航空宇宙部品の製造などの重要度の高い用途の場合は、遊星ギアボックスを当社の施設に戻して徹底的な検査とバックラッシュの再調整を行う、年に一度の工場校正をお勧めします。これにより、システムは運用期間中ずっと同じ精度レベルを維持することができます。これらの測定とメンテナンスを実践することで、遊星歯車装置が最も要求の厳しいアプリケーションに必要な高精度を確実に提供し続けることができます。

よくある質問 (FAQ)

質問 1: 遊星ギアボックスのバックラッシュは、サーボ システムの位置維持能力にどのような影響を与えますか?

回答: バックラッシュにより、モーターの回転が出力シャフトの動きに変換されない制御ループ内にデッドゾーンが生じます。このデッド ゾーンによりサーボ システムに誤差が蓄積され、オーバーシュートや整定時間の延長につながります。位置制御では、バックラッシュによりシステムのゲイン余裕が事実上減少し、エンジニアはサーボゲインを下げる必要があり、その結果、システムの帯域幅と動的パフォーマンスが低下します。高精度アプリケーションの場合、バックラッシュが制御されていないと、出力シャフトの実際の位置がバックラッシュ値に負荷の剛性を乗じた分だけ指令された位置からずれるため、バックラッシュが制御されていないと、必要な再現性 (例: +/- 0.01 mm) を達成できなくなる可能性があります。当社の低バックラッシュ遊星ギアボックスは、このデッドゾーンを最小限に抑え、より厳密なサーボチューニングとより高い精度を可能にします。

質問 2: 遊星ギアボックスのバックラッシュを完全になくすことはできますか?また、実際の限界はどれくらいですか?

回答: バックラッシュを完全に排除する (バックラッシュをゼロにする) ことは、理論的には、スプリット ギア、スプリング荷重、またはデュアル ギア機構を使用するギア設計でのみ可能です。ただし、これらの設計では、歯車の歯に継続的に予荷重がかかるため、複雑さが増し、効率が低下し、寿命が短くなる可能性があります。信頼性の高い動作を実現する量産型遊星ギアボックスの実用的な下限は、約 1 分角 (0.0167 度) です。当社の超精密遊星ギアボックスは、一致したギア セットとベアリング プリロードを使用して 1 分角を達成します。分未満の精度を必要とするアプリケーションの場合、当社工場では、ステージ間にスプリング式のアンチバックラッシュカップリングを備えたデュアル遊星ギアボックス構成を使用することを推奨しています。これは 0.3 ～ 0.5 分角を達成できますが、最も要求の厳しい航空宇宙および半導体装置の用途でのみ使用されます。

質問 3: 温度変化は遊星ギアボックスのバックラッシュにどのような影響を与えますか?

回答: 温度は、ギアボックス ハウジング、ギア、ベアリングの熱膨張によりバックラッシュに影響します。温度が上昇すると、ハウジングはスチール ギアよりも大きく膨張します (アルミニウム ハウジングとスチール ギア)。これにより、50°C の温度上昇でバックラッシュを最大 15% 削減できます。逆に、寒い環境ではバックラッシュが増加する可能性があります。当社の工場では、すべての遊星ギアボックスを 20°C と 80°C の両方でテストし、バックラッシュが指定範囲内にあることを確認します。温度変動が大きいアプリケーションの場合は、スチール製ハウジングと特定の熱補償シムを備えた遊星ギアボックスを使用することをお勧めします。ご要望に応じて温度-バックラッシ特性曲線も提供いたします。

質問 4: 遊星ギアボックスのバックラッシュとねじり剛性の関係は何ですか?

回答: バックラッシュとねじり剛性は独立していますが、相互に関連する特性です。ねじり剛性は負荷がかかった状態でのギアボックスの角度たわみを測定し、バックラッシュは負荷がゼロの状態での自由遊びを測定します。バックラッシュは小さいものの、ねじり剛性が低いギアボックスでも、負荷がかかるとたわみが生じ、トルク適用中に位置誤差が発生します。当社の遊星ギアボックスは、剛性の高いハウジング設計、予圧されたベアリング、および精密研磨されたギアを使用することにより、低バックラッシュと高いねじり剛性の両方を実現します。トルクとたわみ角の比は、ロボットやサーボ プレスなど、負荷が変化するアプリケーションにとって重要です。当社の工場では、バックラッシュと剛性の両方の値をデータシートに提供しているため、特定のトルク プロファイルの合計位置誤差 (バックラッシュ + 負荷によるたわみ) を計算できます。

質問 5: Raydafon Technology Group Co.,Limited は、どのようにしてすべての遊星ギアボックス ユニットにわたって一貫した低バックラッシュを確保しているのですか?

回答: 当社の工場では、多段階の品質管理プロセスを採用しています。まず、すべてのギアは、ギアピッチ誤差が 0.003 mm 未満の DIN 6 品質に研磨されています。次に、選択的なアセンブリを使用します。各太陽歯車は、測定された歯の厚さで遊星歯車に適合し、最適な噛み合いクリアランスを実現します。第三に、ラジアル遊びを最小限に抑えるために、遊星キャリアは事前に選択されたベアリングを使用して組み立てられます。組み立て後、各遊星ギアボックスはテストベンチで慣らし運転され、3 つの異なるトルク レベルでバックラッシュが測定されます。指定されたバックラッシュ範囲外のユニット（たとえば、当社の標準シリーズの場合は 3 分角を超える）は、再加工されるか、より低い精度等級に再割り当てされます。これにより、Raydafon Technology Group Co.,Limited から出荷されるすべての遊星ギアボックスが、公開されている仕様を満たすか、それを超えていることが保証されます。また、特定のユニットの測定されたバックラッシュ値を示す適合証明書も各注文ごとに提供します。

結論: 精度は遊星ギアボックスのバックラッシュ制御から始まります

遊星ギアボックスのバックラッシュ制御はオプションの改良ではなく、高精度モーション システムの基本的な前提条件です。 CNC 工作機械やロボット アームから精密検査装置や衛星ポインティング メカニズムに至るまで、バックラッシュによって生じるデッド ゾーンは、位置決めの精度、再現性、およびプロセス能力を直接制限します。当社は、バックラッシュがギアの噛み合い、ベアリングのクリアランス、ハウジングのたわみからどのように発生するかを実証し、精密研磨されたヘリカル ギア、プリロードされたベアリング、および剛性キャリアを使用する当社の工場のエンジニアリング アプローチが、当社のプレミアム遊星ギアボックス モデルでバックラッシュを 1 分角まで効果的に低減する方法を示しました。私たちが共有した技術仕様、測定方法、およびメンテナンス戦略は、お客様の精度要件を満たす遊星ギアボックスを選択およびメンテナンスするための完全なフレームワークを提供します。

バックラッシュによって生産品質やスループットが損なわれないようにしてください。レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください精密歯車のニーズに関する包括的なコンサルティングを提供します。トルク、速度、精度の要件を提供していただくと、当社のエンジニアリング チームが詳細な性能予測を備えた最適な遊星ギアボックス モデルを推奨します。当社では、すべての遊星ギアボックス ユニットに対して無料のサンプル テスト、アプリケーション エンジニアリング サポート、および 3 年間の保証を提供しています。今すぐ見積もりをリクエストして、アプリケーションが要求する精度を提供する遊星ギアボックスにアップグレードしてください。 Raydafon Technology Group Co.,Limited の卓越したエンジニアリングを信頼してください。
