重機用油圧シリンダメーカー

レイダフォン油圧シリンダ

掘削機、ハーベスター、トラクター、カスタム機械用の油圧シリンダーのメーカー

レイダフォン建設機械、農業機械、産業機械、その他の油圧用途向けの油圧シリンダーを製造しています。当社は、ボア径、ロッド径、ストローク長、取り付けタイプ、使用圧力、動作条件に基づいて、標準シリンダーと完全にカスタマイズされたシリンダーを提供します。

すべてのシリンダーは、確認された図面、サンプル、またはキー寸法に基づいて製造されます。製造では、寸法精度、シール性能、繰り返しの油圧負荷下での安定した動作に重点を置いています。これらの 3 つの要素が、シリンダーの寿命を 1 シーズンか 10 年にするかを決定します。

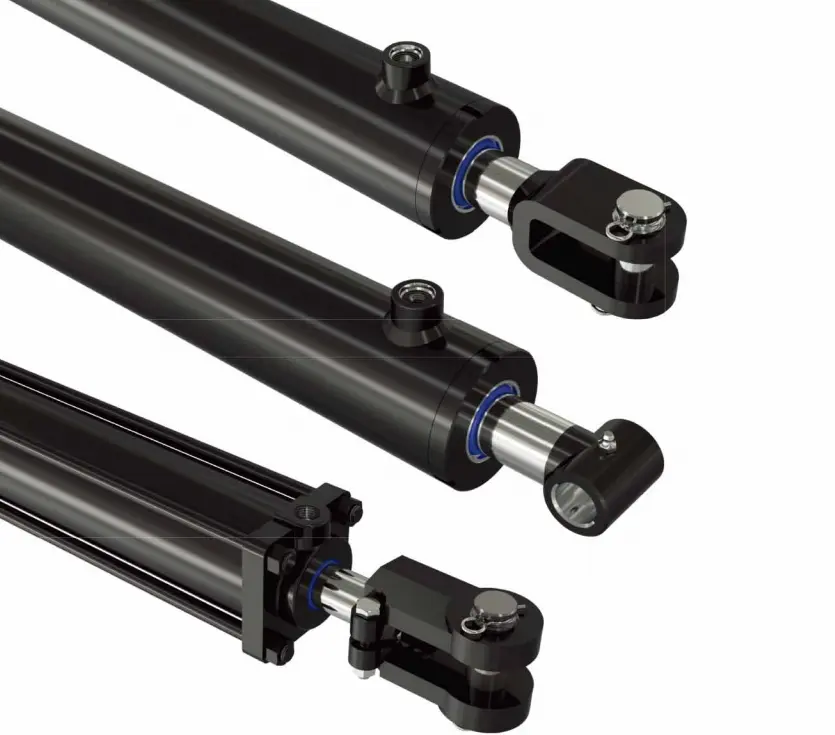

hydraulic cylinders
01

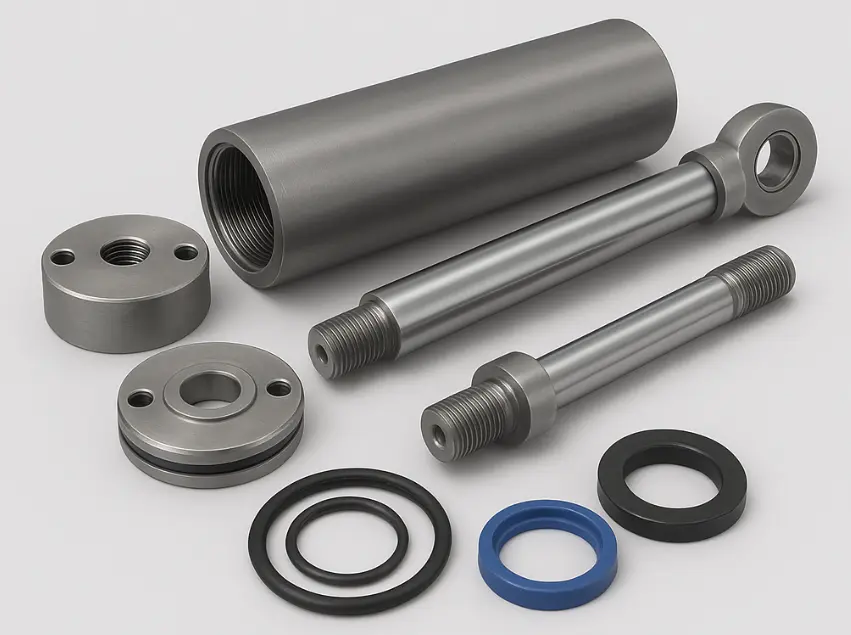

油圧シリンダの構造と主要部品

油圧シリンダは、油圧を機械的な直線運動に変換します。そのパフォーマンスは、コアコンポーネントがどれだけ正確に相互に適合するかによって決まります。

  • シリンダーバレル— 作動油の圧力室を形成し、ピストンアセンブリをガイドします。
  • ピストン— 油圧を直線力に変換します。
  • ピストンロッド— シリンダーの力を機械機構に伝達します。
  • エンドカバー— シリンダー構造を一緒に保持しながら、内部部品をサポートして位置決めします。
  • シール— オイル漏れを防ぎ、シリンダー内の汚染を防ぎます。
  • コンポーネントの取り付け— 設置に適合するように選択されたフランジ、トラニオン、クレビス、球面ジョイントおよびその他の接続。
Hydraulic Cylinder Construction and Main Parts
02

ご注文前の油圧シリンダの測定方法

正確な測定がドロップイン交換と返品の違いです。シリンダーを取り外す前に、装置を停止し、油圧を解放し、シリンダーと接続部分を清掃してください。常に校正された測定ツールを使用してください。

How to Measure Hydraulic Cylinder

最初に必要な 5 つの次元

  • 穴径— バレルの内径。摩耗のばらつきを確認するために複数の位置で測定されます。
  • ロッド径— ピストンロッドの直径は、磨耗していないきれいな部分でさまざまな方向から測定されます。
  • ストローク長さ— 完全に収縮した位置と完全に伸張した位置の間の距離。
  • 全長— 記載された基準位置におけるシリンダーの長さ(通常は収縮した状態)。
  • 取付タイプ— 両端の接続を確認します: フランジ、トラニオン、クレビス、または球面取り付け。
セレクション01 荷重と圧力

必要な作動圧力、推力または引力、およびデューティサイクル。

セレクション02 ジオメトリ

ボア、ロッド、ストローク、取付寸法、接続形式。

セレクション03 動作条件

作動油の種類、使用温度、使用環境、動作頻度。

03

油圧シリンダの用途

レイダフォン 油圧シリンダは、実際の現場条件下で日々、制御された直線運動と信頼性の高い吊り上げ力を必要とする機器向けに構築されています。

掘削機およびローダー ブルドーザーと土木作業 トラクターと作業機 コンバインと稲刈り機 油圧プレス 資材運搬装置 生産および自動化機械 鉱山および重機 特殊用途のカスタム機械
04

油圧シリンダのサプライヤーとして Raydafon を選ぶ理由

図面、サンプル、動作条件に基づいて構築

カタログ部品を強制的に機械に組み込むのではなく、シリンダーの実際の動作条件から出発して、適合する仕様に戻します。

  • 標準およびカスタムオプション— 標準仕様または顧客の図面およびサンプルに従って製造されたシリンダー。
  • アプリケーションベースの選択— 実際の作業条件に合わせたボア、ロッド、ストローク、取り付けおよびシールの仕様。
  • シール性能重視— 最初の組み立て時だけでなく、繰り返しのサイクルでのオイル漏れを制御するために選択されたシール構成。
  • 負荷の柔軟性— 圧力、荷重、ストローク、動作周波数に応じて選択される設計。
  • ワンストップのパワートレイン供給— Raydafonも供給しています農業用ギアボックス, 遊星ギアボックスそしてPTOシャフトしたがって、複数のドライブトレインおよび油圧コンポーネントを 1 つのサプライヤーから入手できます。

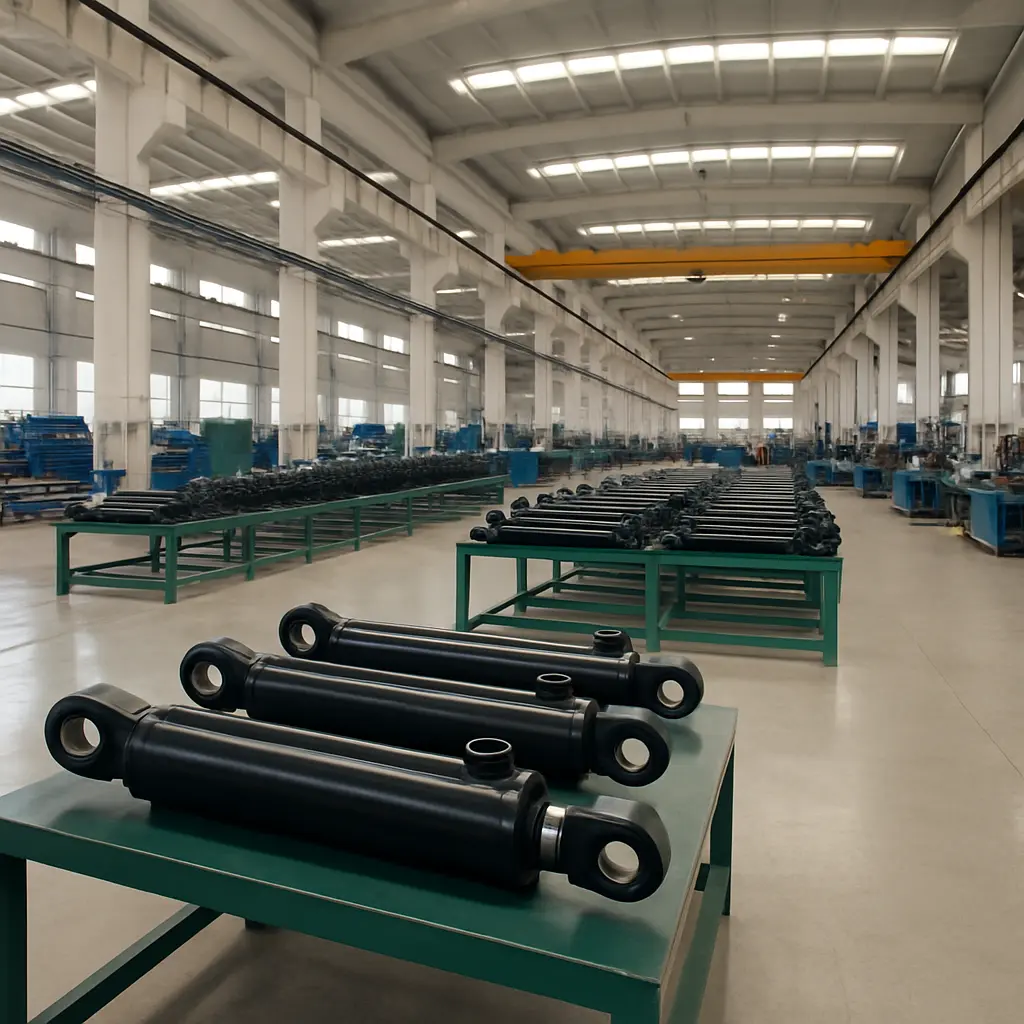

Raydafon factory

油圧シリンダの仕様をリクエストする

既存のシリンダーを交換しますか、それとも新しい機械を開発しますか?図面、サンプル、部品番号、またはキー寸法を送信してください。 Raydafon は、生産開始前に要件を検討し、適切なシリンダー構成、取り付け寸法、仕様を確認します。

View as

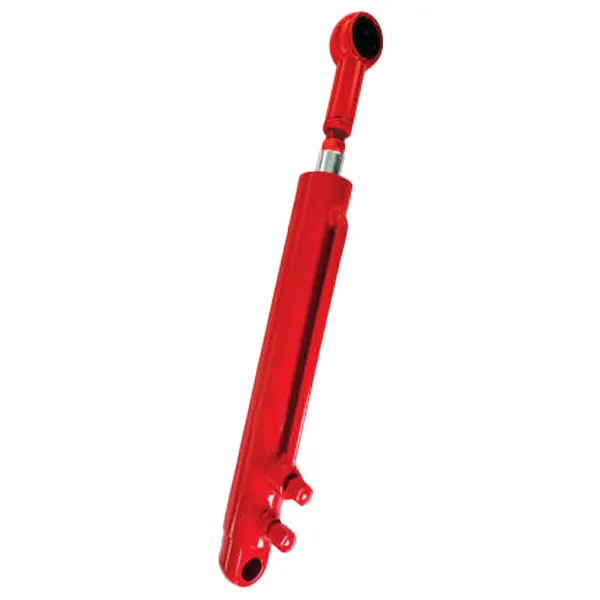

EP-YD40-245-D5ハーベスター油圧シリンダー

EP-YD40-245-D5ハーベスター油圧シリンダー

中国のメーカー兼サプライヤーであるRaydafonは、EP-YD40-245-D5ハーベスター油圧シリンダーを社内で製造しています。トウモロコシと大豆の収穫者のコンベアシステムを上げて下げ、サイロを何度も回転させるためには不可欠です。 40mmのボアと245mmのストロークにより、16MPaの圧力に耐えることができます。クロムメッキのピストンロッドは摩耗し、シームレススチールバレルは耐久性があります。アザラシは油耐性で漏れ防止されています。生産から出荷までの厳格な検査を維持していますが、価格は合理的です。スムーズなハーベスター操作をお楽しみください!

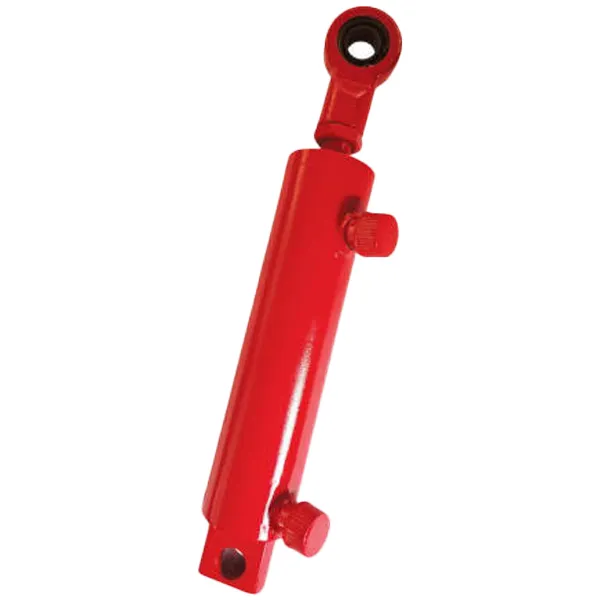

EP-YS50E-001 ハーベスタステアリング油圧シリンダ

EP-YS50E-001 ハーベスタステアリング油圧シリンダ

中国のメーカーおよびサプライヤーである Raydafon は、特にステアリング用に EP-YS50E-001 ハーベスター油圧シリンダー ステアリング油圧シリンダーを製造しています。畑で小麦や稲の収穫機を回転させたり操作したりするのに不可欠です。内径50mm、ストローク153mmで20MPaの圧力に耐えます。クロムメッキのピストンロッドは摩耗に強く、シリンダーバレルは耐久性のあるシームレス鋼で作られています。シールは耐油性と耐漏れ性を備えています。生産状況を注意深く監視し、適切な価格設定を行っています。ハーベスタのステアリングをスムーズに!

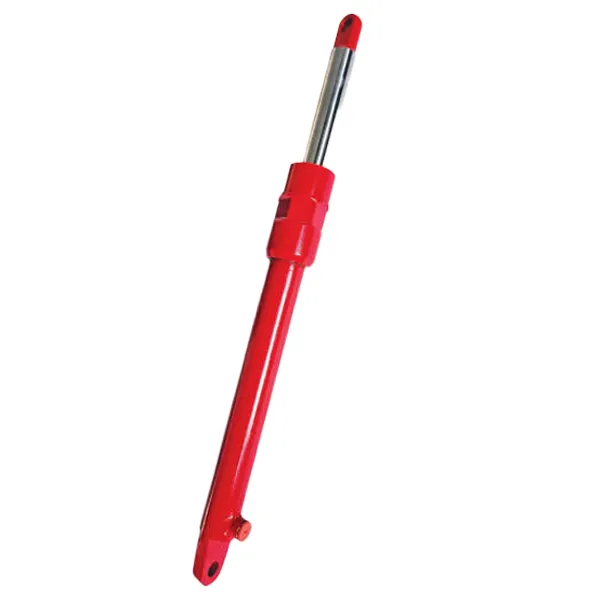

EP-YD40-270ハーベスター油圧シリンダー切断プラットフォームシリンダー

EP-YD40-270ハーベスター油圧シリンダー切断プラットフォームシリンダー

中国のメーカー兼サプライヤーであるRaydafonは、EP-YD40-270ハーベスター油圧シリンダーカッティングプラットフォームシリンダーを社内で製造しています。このシリンダーはヘッダーに使用されます。 40mmの穴、270mmストロークがあり、18mpaの圧力に耐えることができます。ピストンロッドは耐摩耗性のためにクロムメッキされており、シリンダーバレルは耐久性のあるシームレススチールで作られています。シールは油耐性で漏れがあります。生産と配送のプロセスを慎重に監視し、リーズナブルな価格を提供します。それはあなたのハーベスターヘッダーにとって信頼できる仲間です!

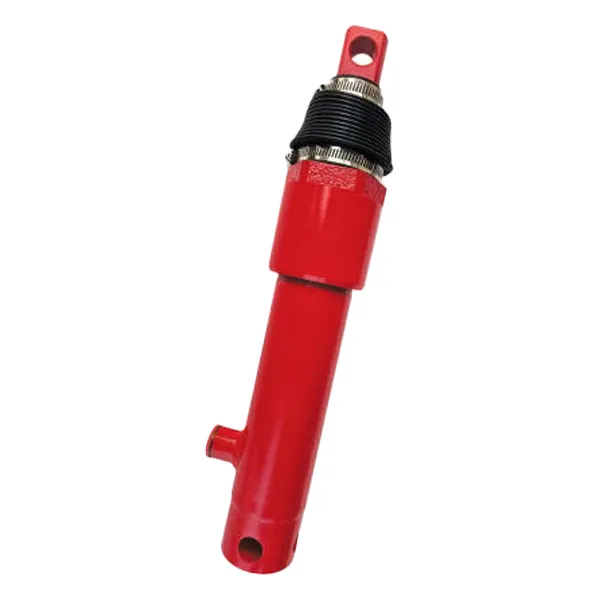

EP-HH-YG45*220ハーベスター油圧シリンダー

EP-HH-YG45*220ハーベスター油圧シリンダー

中国のメーカーでありサプライヤーであるRaydafonは、私たち自身の工場でEP-HH-YG45*220ハーベスター油圧シリンダーを生産しています。このシリンダーは、一般的に、収穫者の持ち上げおよび低下システムで使用されます。 45mmの穴、220mmのストロークがあり、最大16MPaまでの圧力に耐えることができます。クロムメッキのピストンロッドは摩耗し、シリンダーバレルは耐久性のあるシームレススチールで作られています。アザラシは油耐性で実質的に漏れ防止されています。生産から配達まで品質を慎重に監視していますが、価格は合理的です。この油圧コンポーネントをハーベスターに追加すると、スムーズに実行されます!

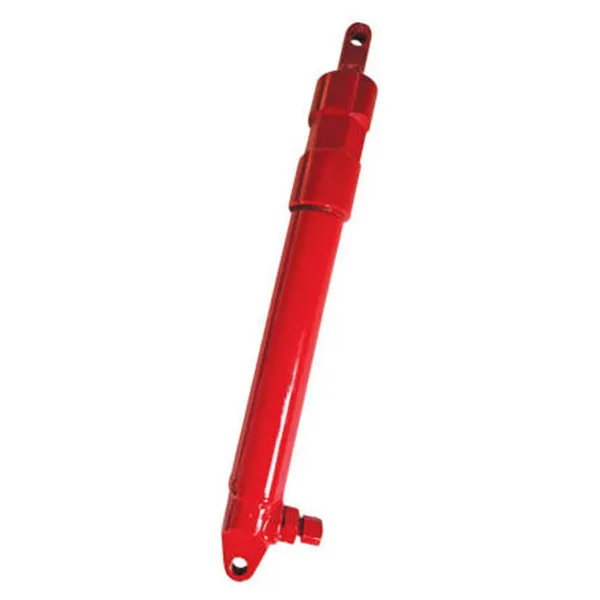

EP-YD25-001Aハーベスター油圧シリンダーリードホイールシリンダー

EP-YD25-001Aハーベスター油圧シリンダーリードホイールシリンダー

中国のメーカー兼サプライヤーであるRaydafonは、特にリールで使用するために、EP-YD25-001A Harvester油圧シリンダーリードホイールシリンダーを社内で製造しています。 25mmの穴、235mmストロークがあり、12mpaの圧力に耐えることができます。クロムメッキのピストンロッドは摩耗し、シリンダーバレルは耐久性のあるシームレススチールでできています。シールは油耐性で漏れがあります。生産を慎重に監視し、リーズナブルな価格を確保します。ハーベスターリール用の信頼性が高く信頼できる油圧シリンダーです!

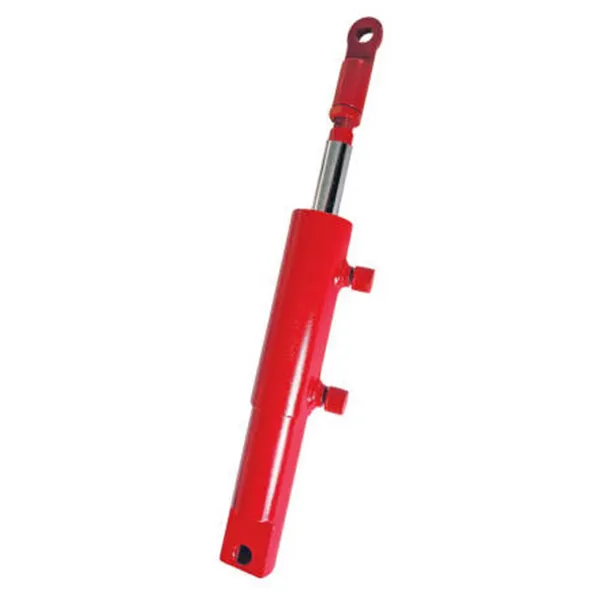

EP-YS40Fハーベスター油圧シリンダーは、無限に可変速度シリンダー

EP-YS40Fハーベスター油圧シリンダーは、無限に可変速度シリンダー

中国のメーカー兼サプライヤーであるRaydafonは、Harvesterトランスミッションシステム専用の連続可変トランスミッション(CVT)を備えたEP-YYS40Fハーベスター油圧シリンダーを無限に可変速度シリンダーを製造しています。 40mmのボアと65mmのストロークで、18MPaの動作圧力に耐えることができます。ピストンロッドは摩耗保護のためにクロムメッキされ、シリンダーバレルは高強度のシームレススチールで作られており、シールは油耐性で耐性があり、漏れ防止操作を保証します。生産から検査までの厳密な品質管理により、妥当な価格を提供します。信頼できるCVTコンポーネントをハーベスターに追加すると、スムーズな動作が確保されます!
中国の信頼できる油圧シリンダメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
