Precision Gear Manufacturer for Demanding Industrial Needs

高精度の歯車を購入したい場合は、レイダフォン現実的な選択です。中国に本拠を置くメーカー兼工場として、当社は現地の成熟した産業チェーンを活用してコストを管理しながら、製品の性能と耐用年数を確保しています。

当社の精密歯車製品ラインは、かさ歯車、ウォームギア、ウォームシャフトをカバーしており、はすば歯車、 そして平歯車— 産業用ロボット、CNC 工作機械、風力発電用増速機、自動車用ギアボックス、医療機器、搬送システムにサービスを提供します。

各ギアは、ISO 9001 品質システムに基づいて Raydafon の自社工場で製造されています。三次元測定機や歯車測定センターを使用し、ピッチ、歯形、歯方向の誤差を検証します。特定の用途向けに、ヘリカルギアの伝達効率を 98% に高め、ウォームギアの位置決め精度 ±1 分角を達成しました。

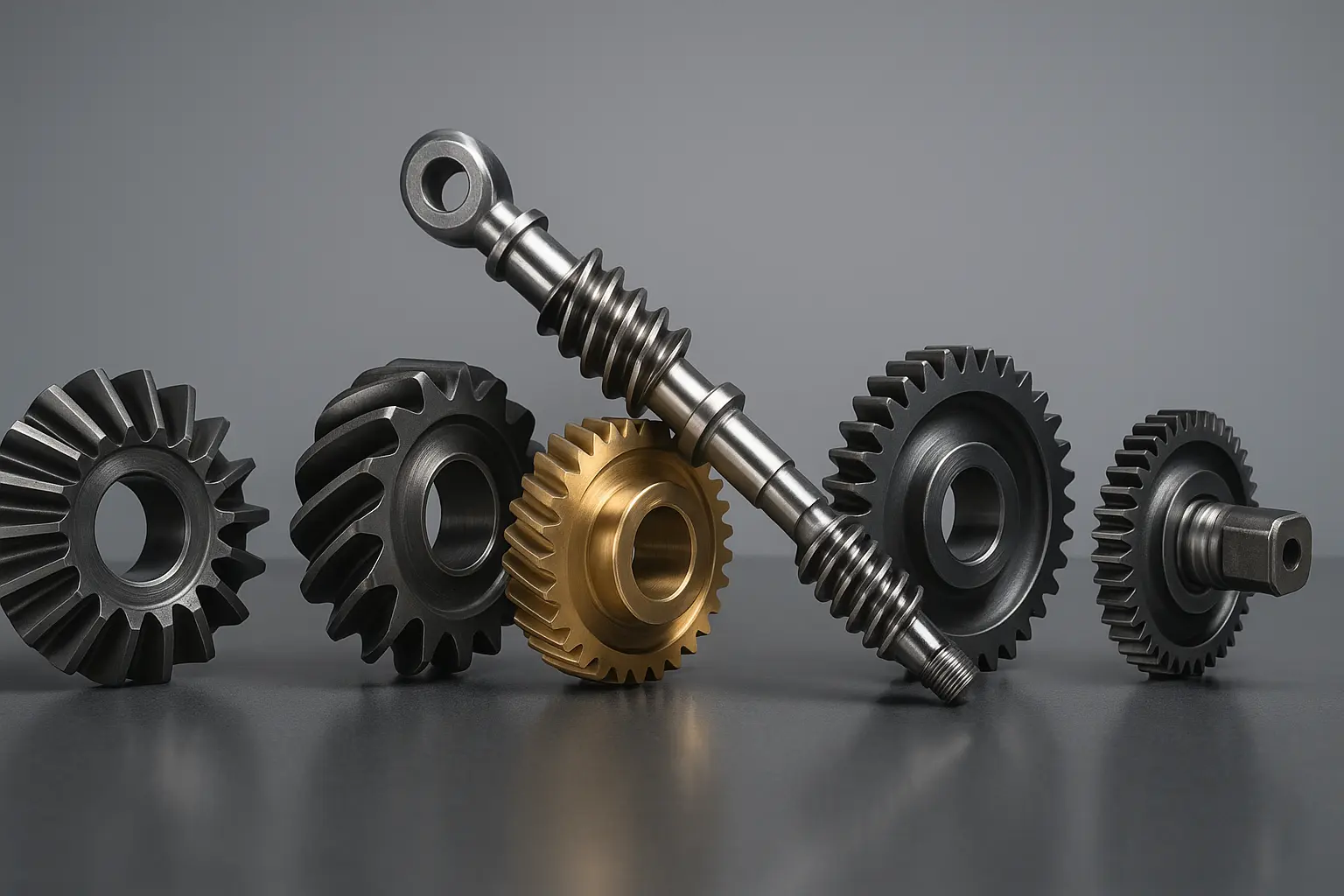

Raydafon Precision Gear

表面処理方法

歯車の使用環境やご要望に応じて表面処理を選択します。目標は、ギアの耐久性と安定性を高め、特殊な環境に適したものにすることです。

  • 浸炭と焼入れ:歯面硬度が高く、大きな負荷での長期使用に耐えます。
  • 精密研削:オートメーションおよび医療機器向けのよりスムーズな噛み合いと低騒音。
  • リン酸塩処理と黒化:屋外機器や食品機械などの防錆性を強化。
  • ニッケルメッキとステンレス鋼:風力発電や化学機器などの耐食性が強化されています。
  • オイルフリーおよび特殊洗浄:クリーンルームや無塵作業場向けに、非磁性または帯電防止のオプションをご用意しています。

労働条件が異なれば、異なる処理が必要になります。現場写真や具体的なパラメータをご提供いただければ、評価に協力させていただきます。

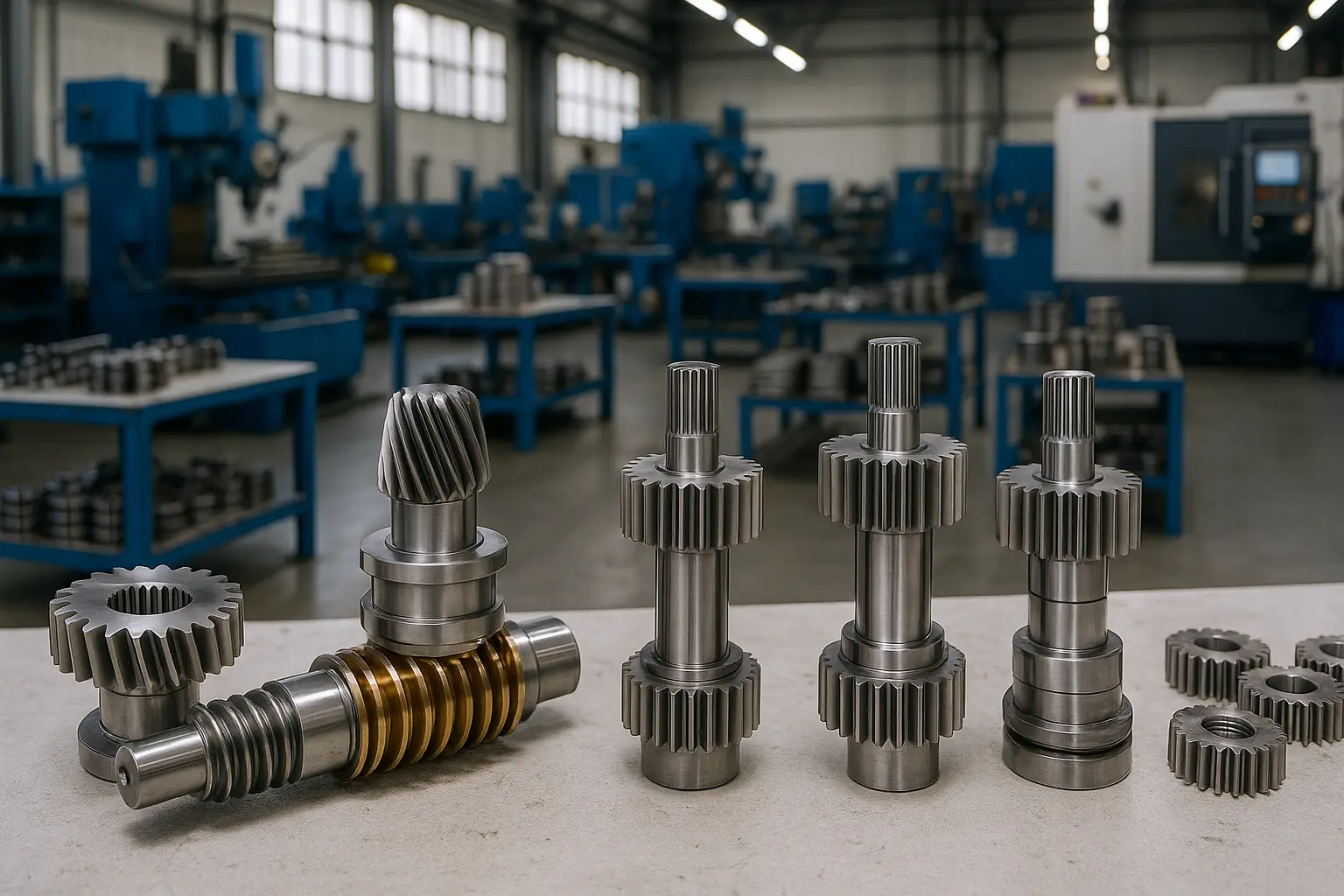

Precision Gear Surface Treatment

利用可能な材料

材料の選択は慎重に行われます。ギアが安定して動作できるかどうかは、用途に適した材料の選択に大きく依存します。

  • 20CrMnTi:安定した性能と加工の容易さ - ほとんどの産業用途に適しています。
  • 42CrMo:高強度で重負荷ギヤに最適です。
  • S45C:汎用歯車としてはコストパフォーマンスに優れています。
  • ステンレス鋼 304 および 316:湿気の多い環境や腐食性の環境、クリーンルームに。
  • 輸入材料:ドイツの合金鋼と日本の粉末冶金材料は、ご要望に応じて材料バッチと原産地証明書を添付してご利用いただけます。

ニーズに応じてニッケルメッキ、黒染め、電気泳動、サンドブラストなどの保護処理も施します。

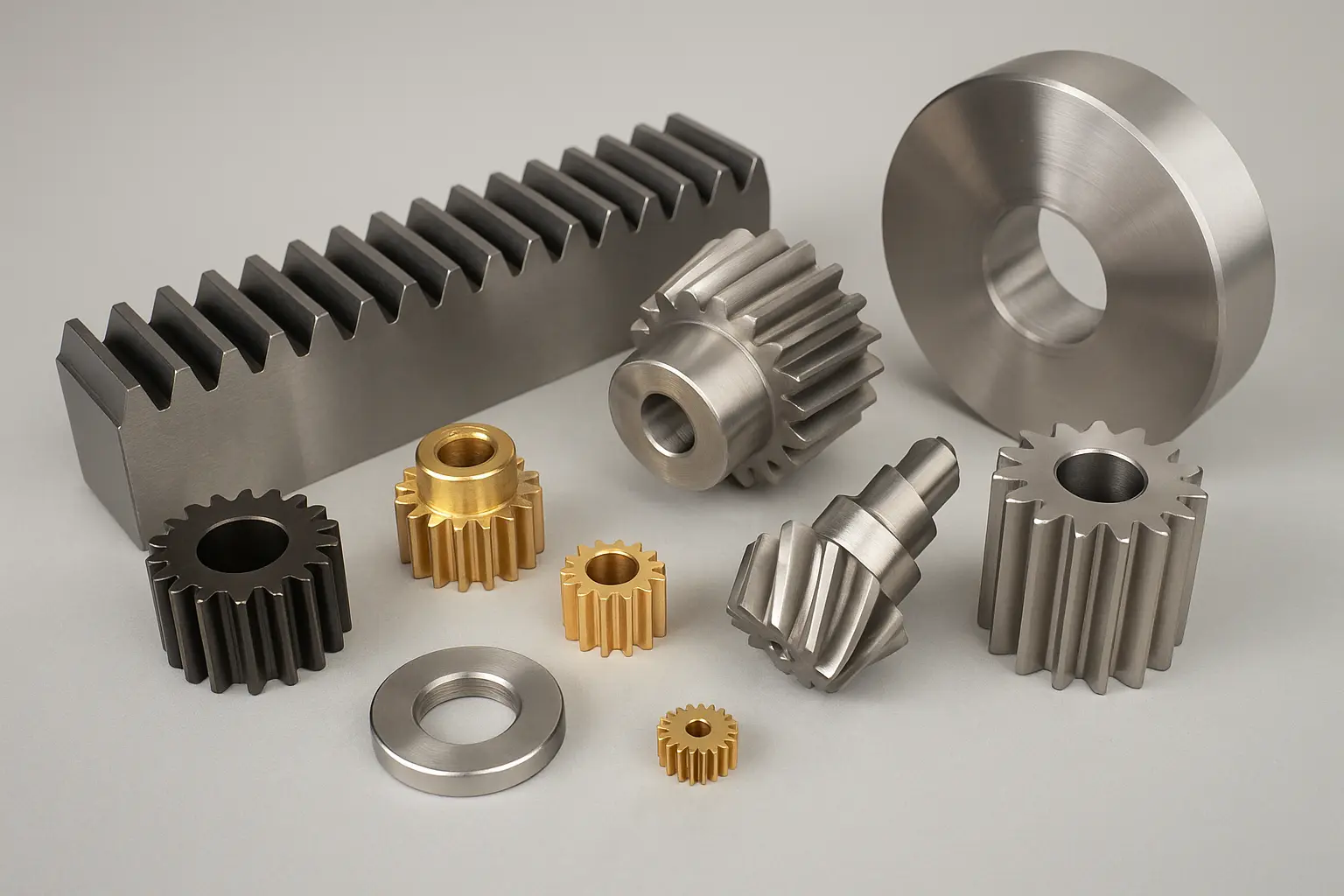

Precision Gear Materials

アプリケーションシナリオ

レイダフォン の精密ギアは、トランスミッションの精度、耐久性、信頼性が重要となる産業分野全体で使用されています。

産業用ロボット

低バックラッシのウォームギヤにより、ロボットの関節やエンドエフェクタの位置決め±1分角の高精度を実現します。

風力発電の増速装置

カスタマイズされた高効率ヘリカルギアは、風力タービンギアボックスの伝達効率を 98% に高めます。

CNC工作機械

スピンドルドライブと送り機構用の精密はすば歯車と平歯車により、スムーズで正確な動作が保証されます。

自動車用ギアボックス

性能とコストのバランスをとった自動車トランスミッション システム用のかさ歯車およびはすば歯車。

医療機器

静かな動作が不可欠な医療機器向けの低騒音、微研削歯車です。

搬送システム

製造および物流におけるコンベヤドライブ用の耐久性のある平歯車およびはすば歯車。

レイダフォン から購入する理由

レイダフォンは中国に拠点を置く企業です精密歯車メーカートランスミッションコンポーネントにおいて長年の経験を持っています。当社は、現地のサプライチェーンの利点と厳格な品質管理を組み合わせて、世界中の顧客に費用対効果の高いソリューションを提供します。

  • カスタム設計とエンジニアリングのサポート:選定・設計から校正・技術サポートまで一貫したサービスを提供します。
  • 品質管理とトレーサビリティ:ISO 9001 品質システム。すべての出荷に材料バッチと原産地証明書が添付されます。
  • 競争力のある価格設定:材料や品質に妥協することなく、成熟した地元産業チェーンを通じてコストを管理します。

よくある質問

精密歯車にはどのような材質がありますか?

一般的な鋼材には、20CrMnTi、42CrMo、S45C などがあります。湿気の多い環境や腐食性の環境には、ステンレス鋼 304 および 316 が利用可能です。ご要望に応じて、ドイツの合金鋼や日本の粉末冶金材料を輸入し、材料バッチと原産地証明書を添付して調達することもできます。

精密歯車の表面処理にはどのようなものがありますか?

レイダフォン は、浸炭と焼入れ、微研削、リン酸塩処理、黒染め、ニッケルメッキ、電気泳動、サンドブラスト、オイルフリー処理を提供します。選択は使用環境によって異なります。たとえば、高負荷条件には浸炭、低騒音用途には精密研削、耐食性にはニッケルメッキが適しています。

レイダフォン 精密歯車の伝達効率はどのくらいですか?

風力発電用途の場合、Raydafon がカスタマイズした高効率はすば歯車は、最大 98% の伝達効率を達成します。ロボット向けには、低バックラッシュウォームギヤにより±1分角の高精度位置決めを実現します。

レイダフォン はギアの品質をどのように確保していますか?

すべてのギアは、ISO 9001 品質システムに従って Raydafon の自社工場で製造されています。三次元測定機や歯車測定センターを用いてピッチ、歯形、歯方向の誤差を検証し、国際基準を満たす伝達精度と噛み合いの安定性を確保しています。

レイダフォン は輸入素材をサポートしていますか?

はい。 Raydafon は、ご要望に応じて、ドイツの合金鋼、日本の粉末冶金材料、その他の輸入材料を調達できます。トレーサビリティを確保するために、材料バッチと原産地証明書がすべての出荷に添付されます。

レイダフォン はカスタム精密ギアを提供していますか?

はい。 Raydafon は、選定、設計、校正から技術サポートまでの全プロセスのサービスを提供します。材料の選択、表面処理、歯形状の最適化など、特定の動作条件に合わせてカスタマイズされたソリューションが利用可能です。

はすば歯車と平歯車の違いは何ですか?

はすば歯車は角度の付いた歯を持ち、徐々にかみ合うため、よりスムーズで静かな動作が得られ、高速用途に最適です。平歯車は歯が真っ直ぐでコスト効率が高く、騒音をあまり気にしない一般産業用伝動装置に適しています。

かさ歯車とウォームギアの違いは何ですか?

かさ歯車は交差するシャフト間で動力を伝達し、自動車の差動装置や直角ドライブで一般的に使用されます。ウォーム ギアは、交差しないシャフト間で 90 度で動力を伝達し、高い減速比と低いバックラッシュを実現し、ロボット工学や精密位置決めシステムに適しています。

カスタム精密歯車の納期はどれくらいですか?

リードタイムは歯車の種類、材質、数量、表面処理によって異なります。標準ギアは通常 2 ~ 4 週間以内に発送されます。カスタム設計のギアには、設計、校正、製造を含めて 4 ~ 8 週間かかる場合があります。正確なタイミングはご注文時に確認されます。

レイダフォン はリバース エンジニアリングや既存のギアの交換を行うことができますか?

はい。 Raydafon は、サンプル、図面、または 3D モデルから既存のギアをリバース エンジニアリングできます。当社はモジュール、歯数、圧力角、ねじれ角などの重要なパラメータを測定し、寸法と性能が一致する交換用歯車を製造します。

View as

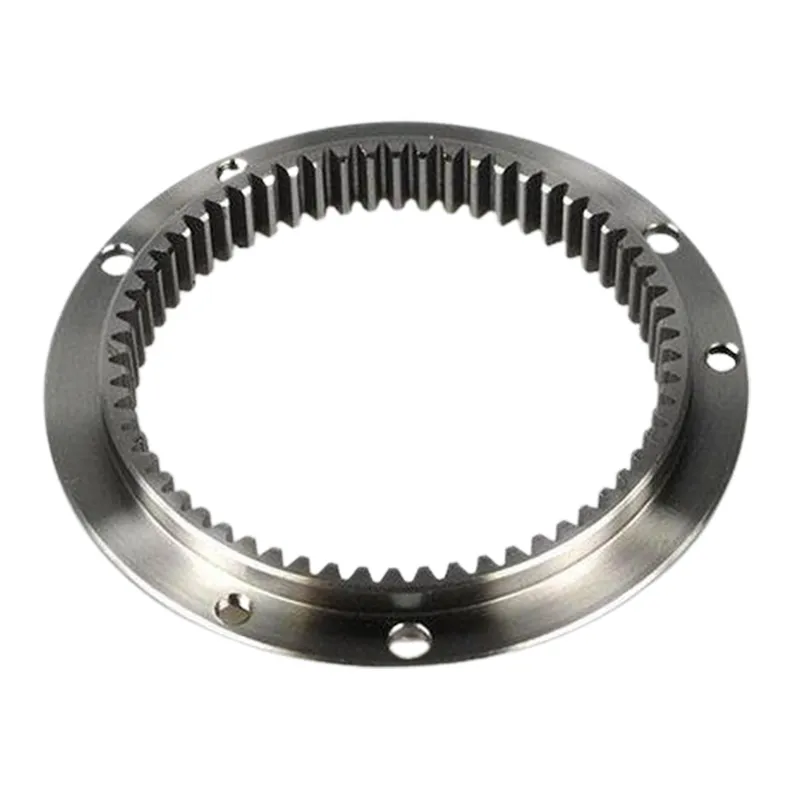

遊星リングギア

遊星リングギア

中国の強力なメーカーおよびサプライヤーとして、Raydafon の遊星リングギアはトランスミッション業界の「六角戦士」として知られています。外径50~500mm、モジュール1~8mm、高強度合金鋼鍛造、浸炭焼き入れHRC58~62、トルク5000N・m以上。産業用ロボットの関節駆動や新エネルギー車の減速システムなどに。

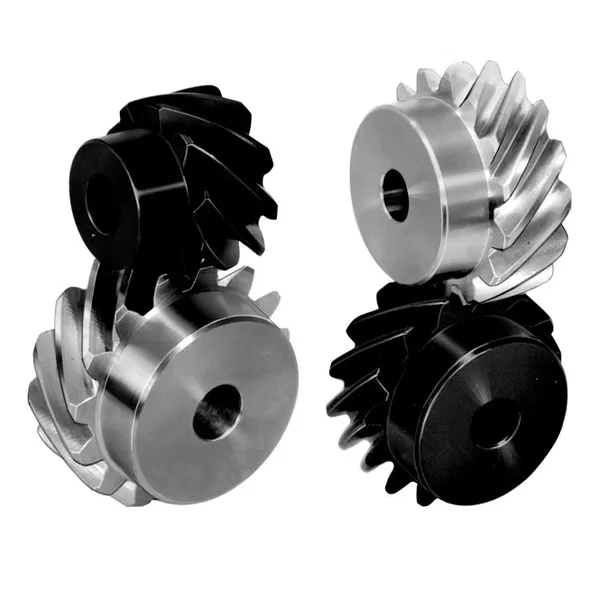

交差はすば歯車

交差はすば歯車

Raydafon は、中国に本拠を置く、精密機器、医療機器、自動車補助ドライブ、スマートホーム機器、産業機械向けのクロスヘリカルギアの OEM メーカーおよびサプライヤーです。標準範囲はモジュール 0.8 ~ 4 mm、シャフト角度調整可能 25° ~ 90°、歯面研削、伝達効率 90% 以上をカバーします。材料オプションには、高強度合金鋼、ステンレス鋼、アルミニウム青銅、ナイロン、耐摩耗性エンジニアリング プラスチックが含まれます。交差したはすば歯の設計により、非平行かつ非交差のシャフト間で動力が伝達され、レイアウトスペースが節約され、運転騒音が低減されます。カスタムモジュール、歯数、軸角度、穴、キー溝、材質、表面処理に対応します。サンプル注文、大量注文、プライベートラベル包装が可能です。図面またはサンプルの詳細、必要な材料、数量、目的地港を送信して、迅速な見積もりを取得します。
ナイロン平歯車

ナイロン平歯車

Raydafon は、中国の寧波にある自社工場で PA66、POM、UHMWPE、ABS、PTFE、PPS、PEEK のカスタム ナイロン平歯車を製造しています。モジュールは M1 から M12 以降で動作し、精度等級は DIN6 から DIN9 まであり、ISO、DIN、ANSI、JIS、BS、または独自の図面に従って製造されます。繊維強化 PA66 は、標準的なナイロンよりも約 60% 長い摩耗寿命を実現し、ギアは自己潤滑性を備えているため、給油点がなく、より静かな動作で、重量は金属の数分の一です。プロトタイプは、ツールを投入する前に機械加工してから、量産用の成形に移すことができます。サンプルリードタイムは20営業日、バルク25日、T/TまたはL/Cによる支払い、サンプル価格はサイズと材質に応じてUSD 2からUSD 100です。一般的な用途には、自動制御機械、半導体ハンドリング、医療機器、ソーラートラッカー、工作機械、駐車システムなどがあります。図面またはサンプルを見積のために24時間以内に送信してください。

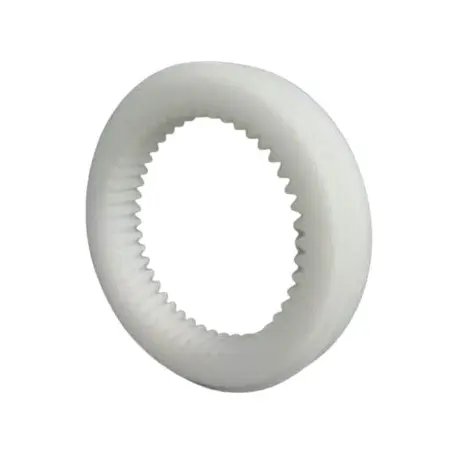

プラスチック内歯車

プラスチック内歯車

Raydafonは、中国の強力なメーカーおよびサプライヤーとして、自社工場の独占的な技術で高品質のプラスチックインターナルギアを生産しています。モジュール 0.2 ~ 2 mm、ボア径 10 ~ 80 mm、高強度 POM および PA66 製で、標準のプラスチック ギアの 2 倍の耐摩耗性があります。内歯車設計により伝達スペースを削減し、トルクを向上させます。精密機器用。

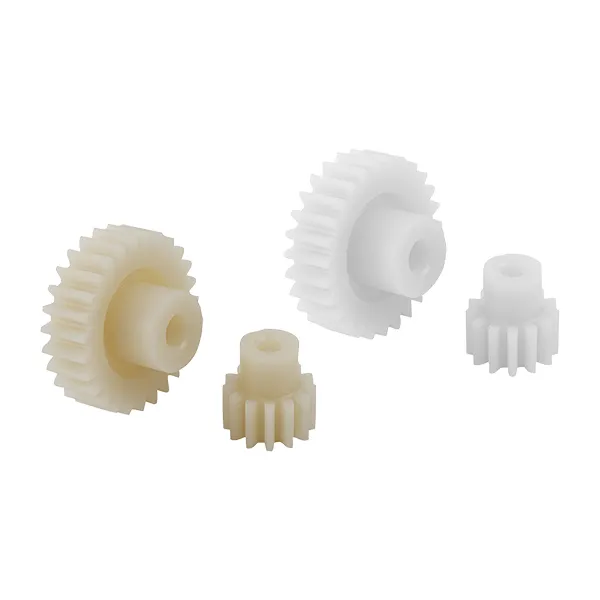

プラスチック両平歯車

プラスチック両平歯車

Raydafon は中国に根ざしたソースメーカーとして、プラスチック両平歯車の生産を専門としています。モジュール 0.5 ~ 3 mm、PA66 および POM 製。二重歯の設計は、単一ギアよりも多くのトルクを処理します。医療機器や自動仕分け機などの静かな運転音。
黄銅平歯車

黄銅平歯車

中国の真鍮平歯車のプロメーカーおよびサプライヤーとして、Raydafon は自社工場の精緻な職人技に頼って高品質の製品を製造しています。モジュール 0.5 ~ 4 mm、直径 10 ~ 200 mm、歯面精度 DIN 8。真鍮は優れた耐摩耗性と熱伝導性を備え、高負荷下でも安定した動作を実現します。
中国の信頼できる精密歯車メーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
