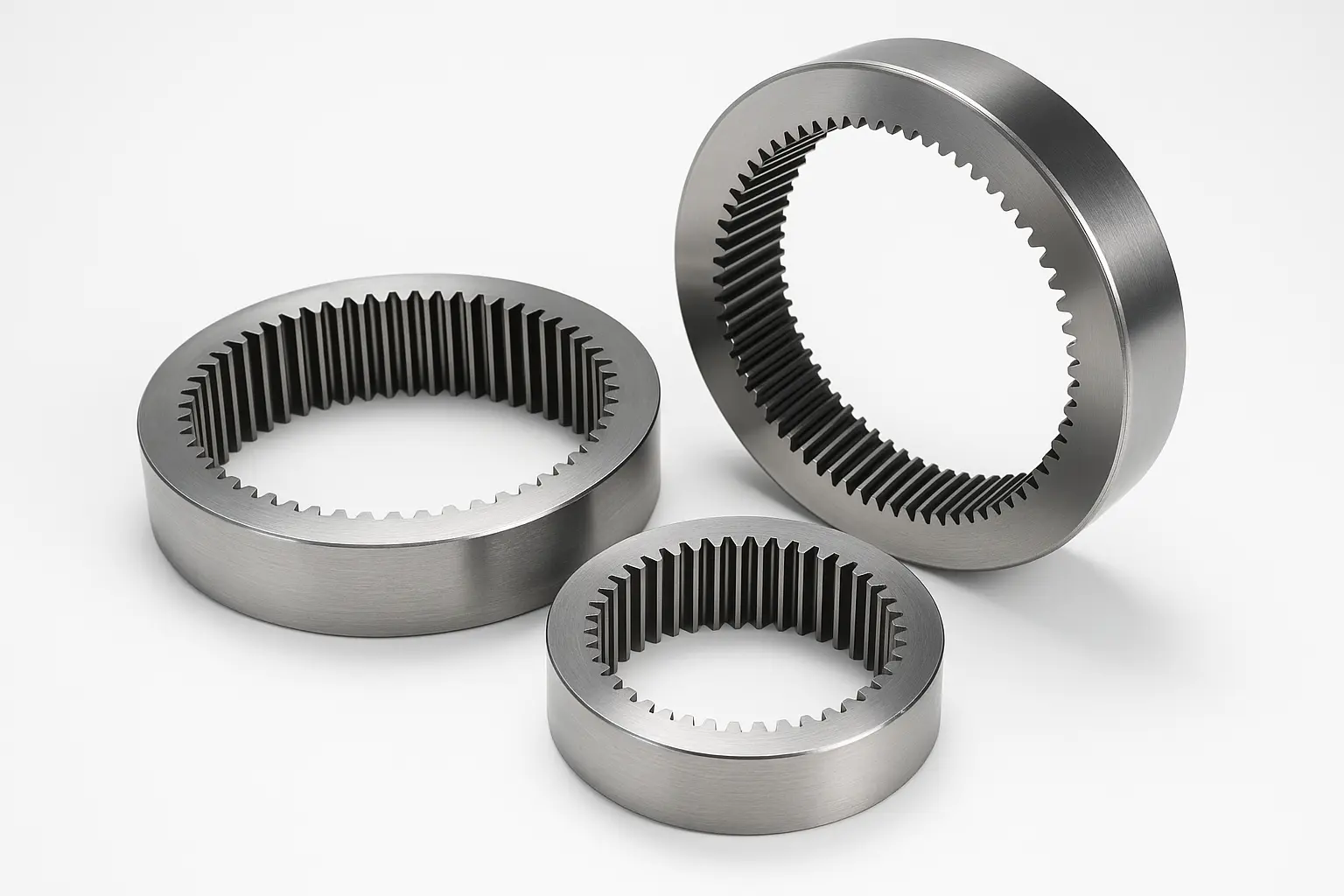

リングギア

レイダフォンのリングギアシリーズには、内部ギアリング、セグメント化されたギアリング、大きなモジュラスヘビーデューティギアリングおよびその他のタイプが含まれます。これらのタイプは、スリーニングベアリング、風力ヨーシステム、エンジニアリング機械ターンテーブル、大型伝送デバイス、その他のフィールドで広く使用されています。中国のプロのメーカーおよび工場としてのレイダフォンは、あなたの最初の選択肢です！

高強度合金鋼を基本材料として使用し、CNCギアホッビング、ギア研削、およびその他の処理プロセスと組み合わせて、歯の表面仕上げとメッシュの精度が業界の基準を満たすようにします。大規模リングギアの場合、疲労強度と耐摩耗性を改善するために、フルクルの浸炭または誘導消光処理を実現できる専用の熱処理ラインが装備されています。すべての製品は独自の工場で完全に生産されており、ピッチエラーやラジアルランアウトなどの重要なパラメーターは、3座標、ギアプロファイル測定機器、およびその他の機器によって検出され、滑らかなアセンブリ、および動作中の異常なノイズがありません。

現在、レイダフォンリングギア製品は、タワークレーン、シールドマシン、自動化されたワークステーション、その他の機器で広く使用されており、ドイツ、ブラジル、インド、その他の国に輸出されています。安定した品質とタイムリーな配達により、私たちは国内外の多くの機器メーカーと長期的な協力を獲得しています。トライアルインストールまたはバルク購入のために小さなサンプルが必要かどうかにかかわらず、Raydafonはプロフェッショナルサービスと優れた製品でプロジェクトにしっかりとサポートできます。サンプルや引用についてはお気軽にお問い合わせください。技術チームは、描画要件に基づいて迅速な対応と選択の提案を提供します。

リングギアのサイズを測定する方法

多くの顧客は、リングギア（ギアリング）の交換またはカスタマイズの際に測定を開始する場所を知らないことがよくあります。実際、この作業は複雑ではありません。いくつかのキーサイズパラメーターをマスターする限り、機器のニーズに一致するかどうかを判断できます。

最初に外径を見てください。

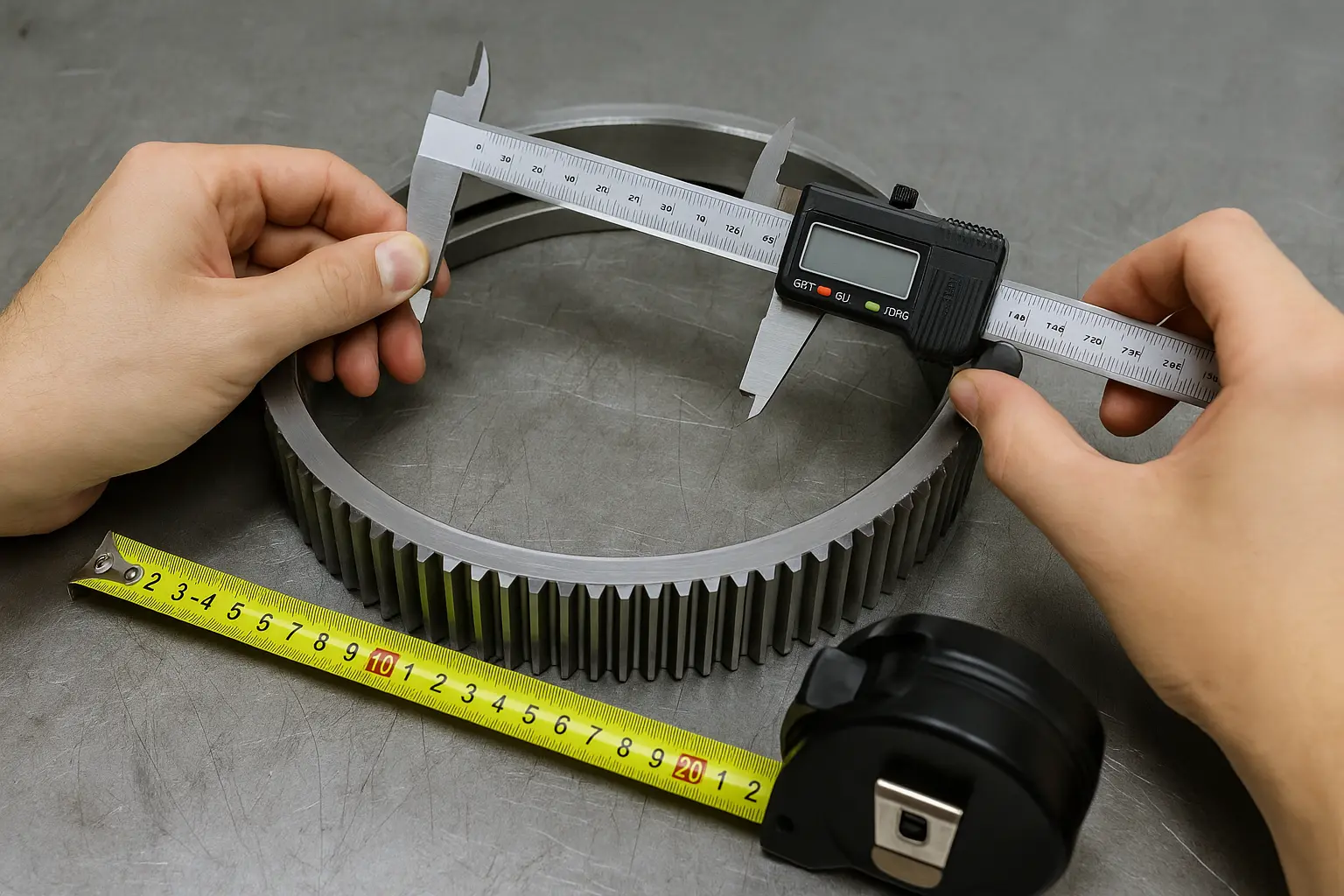

キャリパーを使用して、ギアリングの最も外側の端から最外の端までの距離を測定します。これは、いわゆる「外径」です。この値は、構造全体のギアリングが占めるスペースを決定します。大きすぎたり小さすぎたりすることはできず、元の機器の位置に適合する必要があります。

2番目は内径です。

これは、ギアリングの中央にある円形の穴の直径です。一部の顧客はそれを「シャフトホール」と呼んでいます。このサイズは、機器の設置位置のシャフトまたはフランジと完全に一致する必要があります。そうしないと、収まらないか、緩くなります。

次は歯の数です。

歯を1つずつ数えるだけで、それは複雑ではありません。この値は、ギアトランスミッションの比例関係に影響します。一致するサンギアと惑星ギアに対応しない場合、機器は正常に動作しません。

モジュールも重要です。

モジュールは各歯のサイズであり、歯間の距離に関連しています。これは、式：モジュール=外径÷（歯数 + 2）を使用して計算できます。わからない場合は、歯と外径の数を教えてください。計算をお手伝いします。

歯の幅と歯の角もあります。

一部の機器はノイズと負荷に敏感なため、歯の幅（歯の厚さ）と圧力角（歯の傾斜、一般的に20度）を考慮する必要があります。これらはメッシュの滑らかさに影響し、人生にも関連しています。

の場合リングギアネジ穴があり、穴の間隔とスレッドの仕様を測定することを忘れないでください。

一部のリングギアには、固定用のネジ穴があります。穴のサイズ、数字、配置の円（PCD）を測定して、それらを私たちに送ります。そうすれば、それが普遍的かどうか、または金型を変更する必要があるかどうかをすばやく確認できます。

レイダフォンリングギアを選択する理由

レイダフォンのリングギアの選択は、基本的に、長期の負荷テストに耐えることができる信頼性の高い高精度伝送ソリューションを選択しています。 Raydafonは、さまざまな精密ギアの製造を専門としています。成熟した生産システムと詳細の極端な制御により、当社のリングギア製品は安定した品質だけでなく、汎用性と互換性も優れています。それらは、風力速度増加剤、惑星還元剤、エンジニアリング機械駆動システムなどのコア伝送構造で広く使用されています。

当社のリングギアは、炭化合金鋼、高強度鋳造鋼、またはカスタマイズされたステンレス鋼材料で作られており、使用シナリオに従って精密鍛造および熱処理されています。歯の表面の硬度は、HRC60まで到達できます。テクノロジーに関しては、CNCホブ、歯のプロファイルトリミング、リングギアの内径ラップなどの複数の精度処理リンクを使用し、ギア測定センターを使用して、歯の方向エラーや放射状のランアウトなどの重要な寸法を完全に検査し、各製品が惑星キャリアとギアシャフトと高いマッチングと干渉のない動作を実現できるようにします。

レイダフォンは、さまざまな業界にリングギア製品に異なる要件があることを十分に認識しているため、さまざまな仕様と非標準カスタマイズサービスを提供しています。大型弾性率の大型リングギアから小さな弾性率の高精度リングギアまで、描画が確認されてから10営業日が確認されるとすぐに、オンデマンドを生成し、サンプルを配信できます。同時に、リングギアは内部および外部ギア構造もサポートしており、風力発電ヨーメカニズム、自動トランスミッションボックス、機械式スリーニングデバイスなどのさまざまな労働条件の構造要件を満たすことができます。

レイダフォンはリングギアを生産するだけでなく、プラスチックギア、ベベルギア、ネジギアなどを含む完全な精密ギア製品ラインを備えています。静かで軽量のオフィス機器を追求する顧客であろうと、耐性と耐摩耗性を必要とする産業顧客であろうと、ワンストップソリューションを提供できます。 Raydafonを選択するということは、ギアを真に理解し、コストを抑え、品質を妥協しない技術メーカーを選択することを意味します。リングギアの適用について技術的な質問がある場合、または特定のデバイスに適した高精度リングギアを探している場合は、お気軽にテクニカルチームにお問い合わせください。 Raydafonは、送信システムに安定した信頼性の高い「パワークローズドループ」を提供します。
