Planetary Gearbox Supplier for High Torque and Precision Applications

遊星ギアボックス メーカー — 高トルク、コンパクト、効率

レイダフォンは中国に拠点を置き、直接供給を行う減速機工場です。自動化、高負荷伝動、精密制御に適した、安定した性能、コンパクトな構造、リーズナブルな価格の遊星減速機を提供します。

構造と材質

  • 高張力合金鋼構造
  • 浸炭焼入れ、精密研磨を施したギヤ
  • 歯面硬度 HRC60±2
  • 強力な耐疲労性、従来の歯車機構よりも高い負荷容量

パフォーマンス

  • 3 つの歯の対称噛み合い設計
  • 95%以上の伝達効率
  • 安定した動作、低騒音、均一なトルク出力
  • サーボシステム、電動シリンダー、産業用ロボット、車輪付きモバイルシャーシに最適

構成オプション

  • 1段、2段、3段の組み合わせ
  • 3:1 ~ 200:1 の速度比
  • 出力:キーシャフト、スプラインシャフト、フランジタイプ、カスタム非標準インターフェース
  • 出荷前に動的バランスと同心度テスト済み

自動組立ライン、包装機械、CNC 装置、搬送装置、エンジニアリング クローラー シャーシ、風力発電制御システムなどで広く使用されています。インテグレーター、完成機メーカー、メンテナンス サービス プロバイダーのいずれであっても、当社はコスト効率の高い伝送ソリューションを提供できます。お問い合わせ見積もりの​​ために。

Raydafon planetary gearbox structure

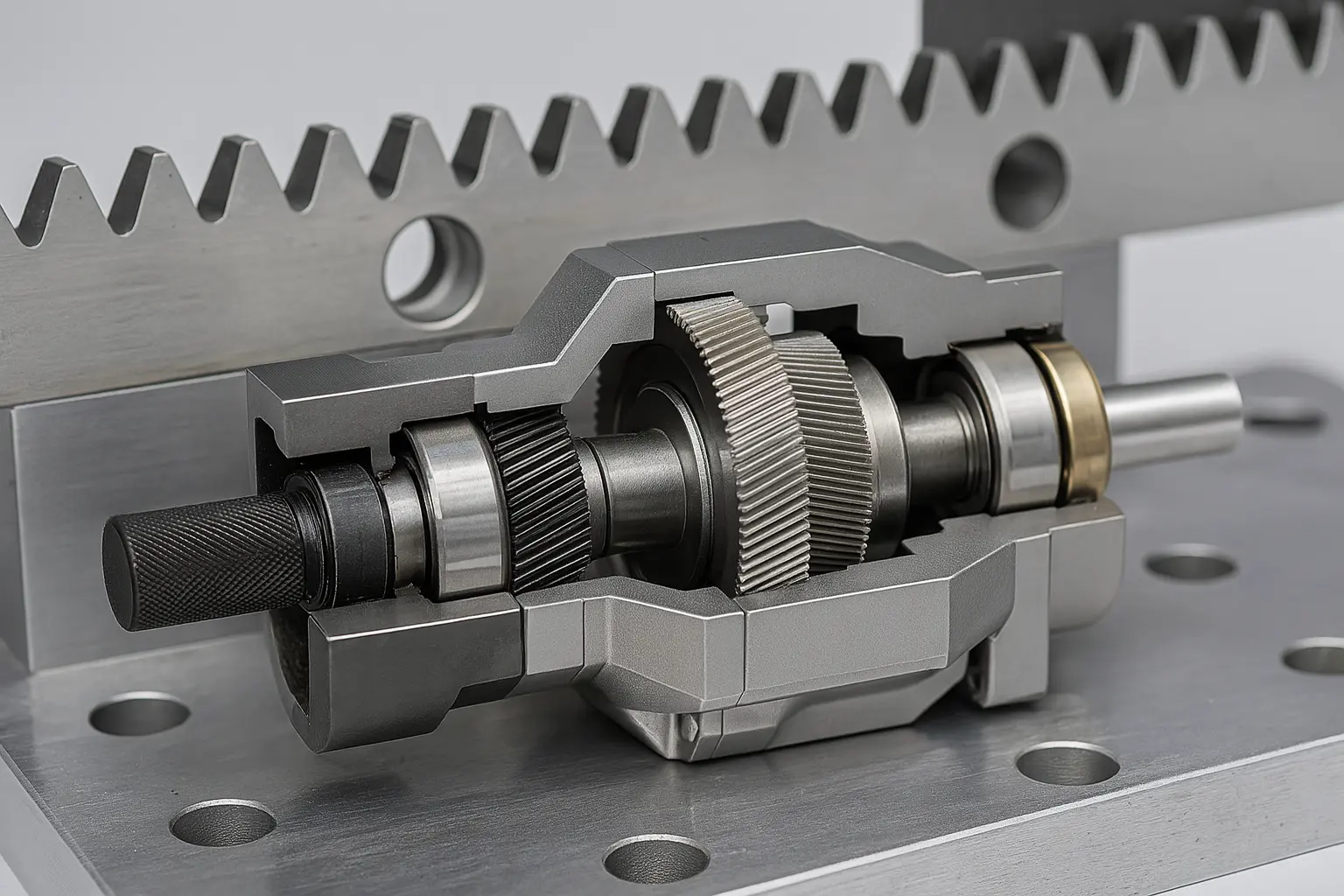

遊星ギアボックスの仕組み

遊星減速機には、中央のサン ギア (入力ピニオン)、その周りを回転する遊星ギア セット、外側に巻かれた内側のギア リングという 3 つの重要な部品があります。

ステップ 1 — 電源入力 モーターは太陽歯車を回転駆動します。
ステップ 2 — 複数の歯のメッシュ作成 太陽歯車は複数の遊星歯車を駆動して回転させます。これらの歯車は太陽歯車に沿って公転しながら回転します。
ステップ 3 — 電力出力 動力はギヤに固定されたプラネタリキャリアを介して出力軸に伝達されます。

この多歯噛み合い方式により、複数の歯車で力を分担するため、通常の歯車構造に比べ、滑らかな出力、低騒音、耐荷重性が向上します。 Raydafon 遊星減速機は、同じ容積でより高いトルクを出力し、設置スペースが限られた機器向けにコンパクトな構造を備えています。

シングルステージ

3~10:1

2段階

15~100:1

3段階

最大200:1

内部の遊星歯車は回転中に常に力の位置を変えるため、歯車の摩耗が均一になり、機械全体の寿命が長くなります。安定した出力と高い位置決め精度を実現するために、硬化合金鋼ギア、高精度ベアリング、低バックラッシュ組立標準を使用しています。発停、正逆転を繰り返す低慣性負荷条件に適しています。

Planetary gearbox working principle

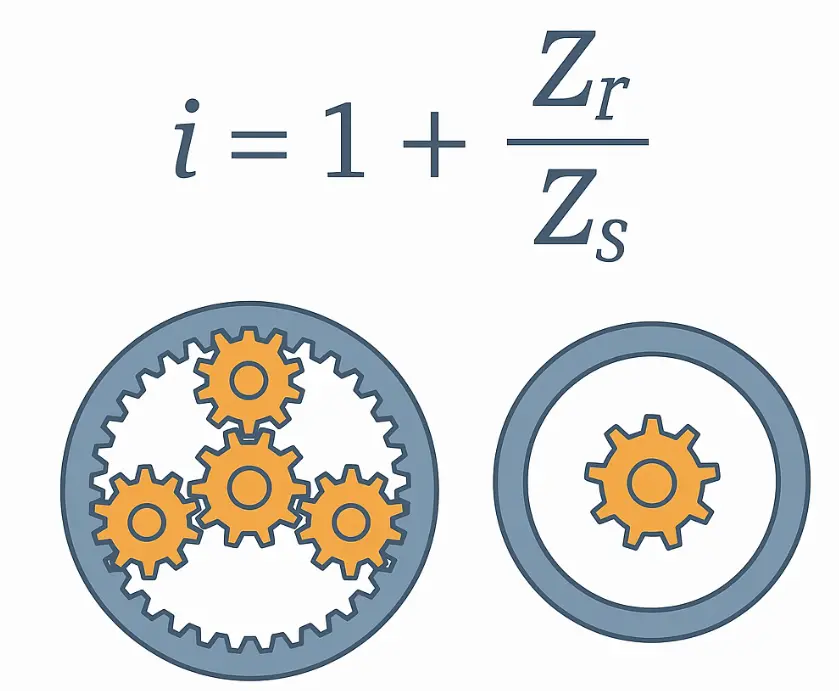

遊星ギアボックスのギア比の計算方法

伝達比は出力軸の速度とトルクを決定します。これは、機器の動作効率と負荷のマッチングに直接影響します。

共通構造:サンギヤアクティブ、内輪固定、プラネットキャリア出力

i = 1 + (Zr ÷ Zs)

Zr = 内輪歯 |  Zs = サンギアの歯

例

サンギア歯数:20

内輪歯数:60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

モーター4回転、出力軸1回転 → 4:1

レイダフォンの標準範囲

シングルステージ: 3 ~ 10

2段階:15~100

3段:重負荷低速条件用

共通範囲:3:1~100:1

さまざまな段階で内部摩擦が重なり、効率にわずかに影響します。速度比が許す前提で、より効率的な低レベルの組み合わせを選択してください。

レイダフォン は、モーター速度、出力速度要件、負荷トルクに基づいて、合理的な伝達比と構造レベルを推奨します。パラメータの図面や選択の提案も提供します。お問い合わせ比率の計算とモデルのマッチングを支援します。

Planetary gearbox ratio calculation

View as

風力タービン用ヨードライブ遊星ギアボックス

風力タービン用ヨードライブ遊星ギアボックス

風力タービン用ヨードライブ遊星ギアボックス — 12 フレーム サイズ、1,000 ~ 80,000 N·m、比率 297:1 ~ 2,153:1、-40 °C ~ +60 °C の現場向けの IP67 三重シールダクタイル鋳鉄ハウジング。ギアセットは浸炭処理され、HRC 58 ~ 62 まで研磨されます。浮遊遊星キャリアは突風荷重下でも伝達誤差を 0.08°以内に抑えます。フランジに取り付けられたスルー ベアリング サポートは、スプラインまたは一体型ピニオン出力オプションを備えた IEC モーター フランジを直接受け入れます。ナセルのヨーモーメント、モーターフレーム、サイトの腐食クラスを送信してください。24 時間以内に、一致する 2D インターフェース図面と工場直接の見積もりが返信されます。

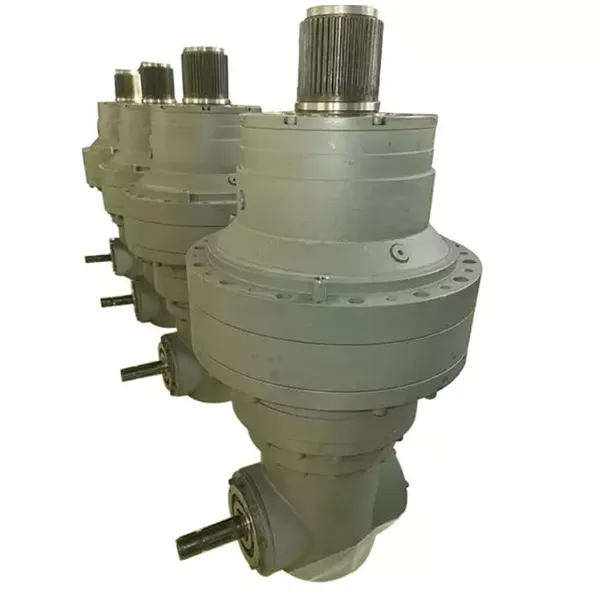

PGシリーズフィードミキサー惑星ギアボックス

PGシリーズフィードミキサー惑星ギアボックス

中国の地元のメーカーおよびサプライヤーとして、RaydafonはPGシリーズフィードミキサープラネタリーギアボックスを独自の工場で慎重に作成しました。速度比の範囲は3:1から15:1です。ギアは、高強度合金鋼で作られています。消光後、歯の表面の硬度は耐摩耗性で衝撃耐性であり、1800N・mのトルクに耐えることができるHRC55に達します。箱は鋳鉄製で、二重密閉構造が装備されています。ほこりと耐水性レベルはIP65に到達し、農場の湿気が多いほこりの多い環境で安定して働くことができます。 Factory Direct Supply Methodは、手頃な価格の信頼性の高いトランスミッション製品を提供します!

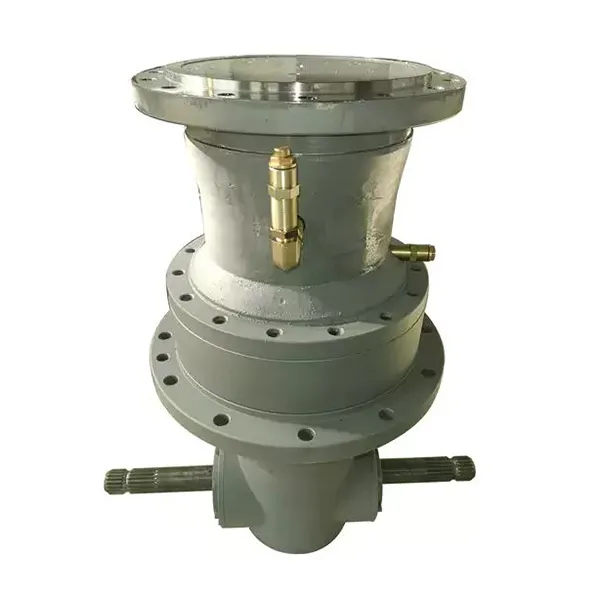

PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置

PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置

PGA シリーズ オーガ駆動遊星ギアボックスは、540 rpm のトラクター PTO から駆動される TMR 飼料ミキサーおよび飼料フィーダー用に構築されています。連続トルクは 3,810 N·m (PGA-502) ~ 42,000 N·m (PGA-4203/4204) で、比は 11.1:1 ~ 662.8:1 で、標準の 1"3/8 Z6 または 1"3/4 Z20 入力スプラインを備えています。ギアとシャフトは高強度合金鋼で、歯面硬度は約 HRC58 までガス浸炭処理されています。一体型鋳鉄ハウジングは、粉塵、スラリー、洗浄液に対して IP65 準拠の二重シールを採用しています。 Raydafon は、中国の寧波にある自社の ISO 9001 ワークショップで、OEM ミキサー ビルダー向けに、また農場やディーラー向けの交換ユニットとして製造しています。カスタム比率、出力フランジ、および取り付け面は図面に従って作成されます。 24 時間以内にミキサーのモデルまたは図面を送信し、選択内容の確認と見積りを依頼してください。
中国の信頼できる遊星ギアボックスメーカーおよびサプライヤーとして、当社の製品はCE認証を渡しました。高品質の製品を購入したい場合は、お問い合わせください。
