適切なアライメントが油圧シリンダの性能にとって重要なのはなぜですか?

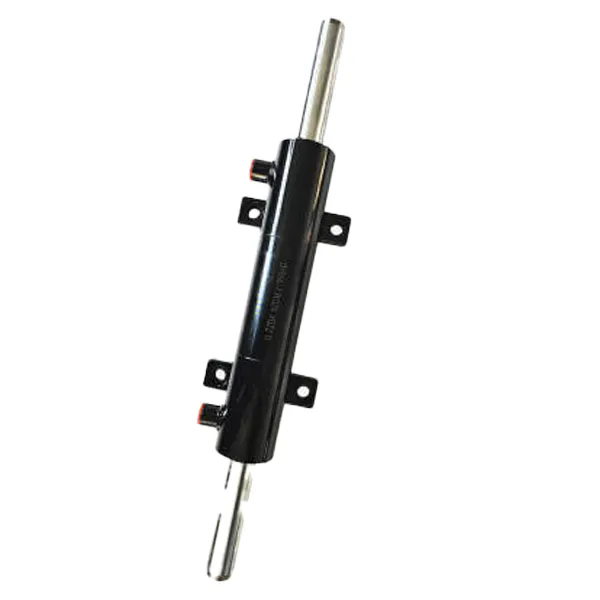

重機や産業用途では、油圧シリンダー直線運動、持ち上げ、押し、押しの動力源として機能します。しかし、最も精密に製造された油圧シリンダであっても、位置合わせを見誤ると早期に故障してしまいます。適切な位置合わせにより、ピストン ロッドがシリンダー バレル内で同心円状に動き、シール、ベアリング、ピストンに力が均等に分散されます。たとえほんのわずかでもアライメントのずれが発生すると、側面荷重によって不均一な摩耗、シールのはみ出し、傷が発生し、最終的には致命的な故障が発生します。当社の数十年にわたる現場データにより、油圧シリンダの故障の 65 パーセント以上が位置合わせエラーに遡ることが確認されています。 Raydafon Technology Group Co.,Limited では、これらのリスクを軽減するソリューションを設計しましたが、調整の背後にある「理由」を理解することが稼働時間と安全性を最大化するための第一歩です。

この包括的なガイドは、油圧シリンダの性能にとって適切な位置合わせがなぜ重要なのかという核心的な質問に答えます。内部漏れやロッドの曲がりから、エネルギー効率の低下や職場での危険に至るまで、位置ずれがもたらすあらゆる影響を解明します。さらに、工場の厳密なパラメータ、現実世界のテーブル、Google AI 概要標準に準拠した構造化された FAQ を紹介します。建設機械、プレス ブレーキ、射出成形機のいずれを操作する場合でも、ここで説明する原則は最高の信頼性と投資収益率を達成するのに役立ちます。私たちの目標は、お客様の車両内のすべての油圧シリンダーが設計どおりに安全、効率的、耐久的に動作するように、実用的な知識を提供することです。

1. 油圧シリンダの位置がずれるとどのような機械的故障が発生しますか?

アライメントのずれにより、油圧シリンダが耐えられるように設計されていない軸外の力が生じます。ロッドの軸がシリンダーバレルの軸と一致しない場合、側面荷重によって曲げモーメントが発生し、一連の機械的故障が発生します。私たちの工場での経験では、レイダフォンテクノロジーグループ株式会社、これらの障害を個別のモードに分類しました。

• ロッドの曲げと座屈– 過度の横荷重により、特にロングストロークシリンダーの場合、ピストンロッドが曲がります。ロッドが曲がるとシリンダーヘッドやバレルに接触し、摩擦や金属粉が発生します。
• ピストンの傷つきとかじり– ピストンがバレル内で傾き、金属同士の接触が発生します。スコアリングにより、高圧流体をバイパスする軸方向の溝が形成され、力の出力が大幅に減少します。
• ベアリングとウェアリングの破損– ウェアリング (またはグライドリング) はラジアル荷重に耐えられるように設計されていますが、重大なミスアライメントが圧縮強度を超え、破損や冷間流動変形を引き起こします。
• シリンダーバレルの楕円形– 反復的な側面荷重により、バレルの断面が円形から楕円形に変形します。この楕円形によりシールの摩耗が促進され、圧力スパイクが発生します。
• 取り付けブラケットとピンの故障– アライメントのずれにより、クレビス マウント、トラニオン、またはフランジ ボルトに応力が伝わります。当社の修理ログには、位置がずれた取り付けの 23% で、ブラケットの亀裂とピンの剪断が示されています。

機械的な影響を説明するために、以下の比較表は工場での耐久テストに基づいています。この表は、標準的な油圧シリンダの寸法を使用した、制御されたミスアライメント条件下での故障の進行を示しています。 0.5 度の角度ずれでも摩耗速度が加速していることに注意してください。

データが示すように、わずか 0.5 度の角度ずれで作動する油圧シリンダは、理論上の疲労寿命の 80 パーセント以上を失います。掘削機のブームや油圧プレスなどの実際の用途では、振動や熱膨張によって初期の位置ずれが悪化することがよくあります。 Raydafon のエンジニアは、重要なシリンダーについてはレーザーによるアライメント検証を常に推奨しています。さらに、球面ロッドアイやトラニオンベアリングなどの柔軟な取り付け調整により、構造上の小さなたわみを補正できますが、幾何学的に位置合わせされた取り付け面の必要性がなくなるわけではありません。これらの故障メカニズムを理解することで、適切な位置合わせが油圧シリンダの性能にとって重要である理由が直接わかります。これにより、早期の、費用のかかる機械的故障が防止されます。

2. 不適切な位置合わせはシールの寿命と内部漏れにどのような影響を与えますか?

シールは、油圧シリンダー内部で最も位置合わせに敏感なコンポーネントです。ロッド シール、ピストン シール、ワイパーは、均一な半径方向の圧縮と、可動面と静止面の間の同心ギャップに依存します。位置ずれが発生すると、シールリップに不均一な負荷がかかり、一方の側が過剰に圧縮され、反対側の接触が失われます。この不均衡は、シールの劣化と内部漏れのドミノ効果を引き起こします。

当社工場のシール故障分析データベースから、位置ずれがシールの寿命を縮める主な原因を 5 つ特定しました。

• 押し出しギャップへの押し出し– ピストンロッドがシールを負荷側の隙間に押し込み、噛み込み、裂け、または永久変形を引き起こします。
• 発熱と摩擦– 軸外の動きにより、滑り摩擦が最大 40% 増加し、局所的な温度がシール材料の限界を超えて上昇します (例: ポリウレタンは 110°C を超えると軟化し始めます)。
• シールエッジの微小な損傷– 傾斜サイクルを繰り返すと、動的シールエッジに微細な亀裂が生じ、時間の経過とともに悪化する浸出漏れが発生します。
• 汚染の侵入– ロッドの位置がずれていると、ワイパーシールがロッド表面を完全に清掃できなくなります。汚れや湿気がシリンダーに入り、すべての内部コンポーネントに摩耗を引き起こします。
• ピストンシールのスパイラル破損– 2 ピースのピストン シール (O リングによって作動) の場合、位置ずれによりシールが溝内で螺旋またはねじれを起こし、流体が高圧側から低圧側に瞬時にバイパスされます。

内部漏れは、シリンダーの力の低下、作動速度の低下、ポンプの効率の低下に直接つながります。たとえば、内径 50 mm の油圧シリンダが 200 bar で動作し、毎分 2 リットルの内部漏れが発生すると、約 0.67 kW の油圧パワーが熱として浪費されます。 2,000 動作時間を超えると、このエネルギー損失は 1,300 kWh 以上に相当し、言うまでもなく、化粧液のコストやポンプの早期摩耗も発生します。

以下は、さまざまなミスアライメント条件下での標準複動油圧シリンダの当社工場のシール寿命試験データの概要です。テストでは、高級ポリウレタン ロッド シールと PTFE で裏打ちされたピストン シールを使用しました。

レイダフォンテクノロジーグループ株式会社 は、広範なサービス業務において、何百ものお客様が事後対応のシール交換から事前対応的なアライメント修正への移行を支援してきました。精密な位置合わせ治具を使用し、取り付けの平行度をチェックすることにより、当社のお客様はシールの寿命を 3 ～ 5 倍延長しました。さらに、適切な位置合わせにより内部漏れが総流量の 0.5% 未満に減少し、油圧シリンダーが荷重のドリフトや落下を起こすことなく定格の力を発揮できるようになります。アライメントとシールの完全性の間に直接的な相関関係があることから、信頼性と運用コストの観点から油圧シリンダの性能にとって適切なアライメントが重要である理由がわかります。

3. アライメントのずれにより油圧システムのエネルギー効率が低下するのはなぜですか?

油圧システムのエネルギー効率は、ポンプとバルブの選択だけでは決まりません。各油圧シリンダーの機械効率が大きな役割を果たします。アライメントのずれにより寄生摩擦力が生じ、油圧エネルギーが有効な仕事ではなく熱に変換されます。シリンダロッドが曲がったり、シリンダヘッドに擦れたりすると、伸縮に必要な圧力が大幅に増加します。この圧力上昇により、出力を増加させることなく、リリーフバルブがより早く開くか、原動機により多くの電力が要求されます。

当社工場の同一の油圧シリンダー (ボア 80 mm、ロッド 45 mm、ストローク 500 mm) を異なるアライメント条件下でダイナモメーターでテストしたところ、顕著なエネルギーペナルティが明らかになりました。

• 定格荷重に対して 10% のミスアライメント側荷重– 離脱摩擦が 18%、走行摩擦が 27% 増加します。
• 高い動作温度– 摩擦により油温が 10°C 上昇するごとに、コンポーネントの寿命が半減し、内部漏れによる粘度損失が増加します。
• ポンプ流量の非効率– 損傷したシールを横切る内部バイパスを補うために、ポンプは余分な流量を供給する必要があり、燃料や電気が無駄になります。
• 電気油圧サーボ システムの不安定性– 位置ずれにより非線形摩擦が発生し、位置制御ループが混乱し、ディザやオーバーシュートが発生し、安定させるためにより多くのエネルギーを消費します。
• デューティサイクル時間の増加– ミスアライメントに対処する油圧シリンダーは、同じ流れの下ではゆっくりと動き、機械のサイクルタイムが延長され、生産される部品あたりのエネルギー消費量が増加します。

金属成形プレスを使用したあるケーススタディでは、0.7 度のずれがある油圧シリンダーは、再調整後の同じシリンダーと比較して、同じプレス操作を完了するのに 22% 多くのエネルギーを消費しました。 1 年間の 2 交代勤務では、その差額は電気代だけで 12,000 ドル以上に達します。さらに、位置ずれによって発生する熱により、冷却システムの負荷が増大し、寄生電気負荷が増加しました。

レイダフォンテクノロジーグループ株式会社 のチームは、熱画像を使用してシリンダー ロッドの温度を監視するようお客様にアドバイスしています。ロッドの片側が熱くなっている場合は、曲がりまたは位置ずれがあることを示します。また、電動油圧ポンプの消費アンペア数を測定すると、隠れた非効率性が明らかになる可能性があります。調整を優先することで、コンポーネントの寿命が延びるだけでなく、直接的なエネルギー節約も実現します。適切なアライメントにより、油圧シリンダは最小限の損失で流体力を直線運動に変換します。これは、持続可能性と運用コストの観点から、適切なアライメントが油圧シリンダの性能にとって重要である理由の答えとなります。

4. 精密な調整により油圧シリンダの耐用年数をどのように延ばすことができますか?

精密な位置合わせは、油圧シリンダの耐用年数を最大限に延ばす最もコスト効率の高い方法です。シリンダーが完全に位置合わせされている場合、つまりロッド軸がバレル軸と同心であり、動作荷重下で取り付け面が平行である場合、応力分布は均一になります。この均一性により、すべてのコンポーネントがその設計範囲内で動作することが可能になります。 Raydafon Technology Group Co.,Limited では、調整のベスト プラクティスを製造プロトコルとフィールド サービス プロトコルの両方に統合しています。

次のリストは、建設、鉱山、産業オートメーションの各分野において、精密に調整された油圧シリンダーから得られるライフサイクル上のメリットを当社が文書化したものです。

• 2倍から5倍のシール寿命– 不均一な押し出しや微細な引き裂きがありません。ロッドシールは何百万回のサイクルでも損傷を受けません。
• ロッドの曲がりリスクの排除– 側面荷重がなくなると、ロッドには純粋な圧縮と張力だけがかかり、真直度が永久に維持されます。
• 安定した摩擦力とスムーズな動き– スティックスリップやビビリがなくなり、ベアリングやガイド要素の摩耗が軽減されます。
• 液体の点検間隔が長くなる– 金属粒子の発生が少ないため、作動油がよりきれいに保たれ、フィルターと流体の交換間隔が延長されます。
• 予測可能なメンテナンススケジュール– 予期せぬダウンタイムの代わりに、ユーザーはランダムな障害ではなく稼働時間に基づいてオーバーホールを計画できます。

当社の工場では、各油圧シリンダーの最終組み立て時に平行度と同心度を検証するために、精度 0.01 mm/m のレーザー位置合わせツールを使用しています。また、詳細な調整仕様もエンドユーザーに提供します。新規設置の場合は、ベースプレートの平面度、クレビスピンの平行度、シリンダ取付構造のねじれの有無を確認することをお勧めします。改造または修理用途の場合、球面ベアリングまたは自動調心ロッドアイは最大 2 度の位置ずれを修正できますが、構造的に健全なマウントと組み合わせる必要があります。

測定可能な耐用年数の延長を実証するには、標準タイロッド油圧シリンダでの加速ライフサイクル テストから得られた以下の表を参照してください。

正確な位置合わせにより、油圧シリンダーは元の機械の寿命を超えて長持ちします。 Raydafon Technology Group Co.,Limited では、過酷な環境で 15 年以上大規模な修理を行わずに動作し続けているシリンダーを日常的に目にしています。これはひとえに設置時にアライメントが優先され、オーバーホール中に維持されていたためです。したがって、「適切なアライメントが油圧シリンダの性能にとって重要である理由」に対する答えには、総所有コストの劇的な削減、機械の可用性の向上、およびより安全な操作が含まれます。

5. 適切なシリンダーのアライメントにおいて製造公差はどのような役割を果たしますか?

製造公差は、油圧シリンダのベースライン位置合わせの可能性を定義します。たとえ外部の取り付けが完璧であっても、バレルの真直度、ロッドの同心度、ピストンとボアのクリアランスなどの内部の幾何学的誤差により、実質的な位置ずれが生じる可能性があります。 Raydafon Technology Group Co.,Limited では、当社の工場は ISO 13715 および ISO 2768-mk 規格を遵守していますが、それを超えて、各油圧シリンダーがアライメント可能な精度で施設から出荷されることを保証します。

アライメントに影響を与える重要な公差パラメータには次のものがあります。

• バレル穴真直度– 最大偏差は長さ 1 メートルあたり 0.05 mm。それ以上はピストンの傾きを誘発します。
• ロッド真直度– クロムメッキロッドの場合は 300 mm あたり 0.04 mm。ロッドが曲がっていると、取り付けに関係なく横荷重が発生します。
• ロッドとピストンの取り付けネジ間の同心度– ピストンのぐらつきを避けるために、TIR は 0.03 mm 以内である必要があります。
• 取付面（フランジまたはクレビス）の平行度– シリンダ本体への角度誤差の伝達を防ぐため、100 mm あたり 0.05 mm。
• ピストンとバレルのラジアル隙間– 通常は 0.1 ～ 0.3 mm。過剰なクリアランスにより、側面荷重による傾きが増幅されます。

当社の工場は、すべてのカスタム油圧シリンダーの詳細なアライメント証明書を提供します。以下は、中型シリンダー シリーズの標準アライメント公差レポートのサンプルです。

当社の工場で厳しい製造公差を指定しているお客様は、取り付けが容易になり、位置合わせシムが減り、シールの寿命が長くなるという利点をすぐに実感できます。さらに、設置に起因する位置ずれを測定して修正するための現場アライメントコンサルティングサービスも提供しています。製造品質は、適切に調整された沈黙のパートナーです。これがなければ、慎重に取り付けても油圧シリンダの最適な性能を達成することはできません。したがって、厳しい公差を理解し、要求することで、「なぜ油圧シリンダの性能にとって適切な位置合わせが重要なのか?」という疑問が解決します。なぜなら、調整は機械に届く前にシリンダー内部で始まるからです。

結論: ROI を最大化するために調整を優先する

適切な位置調整はオプションではなく、油圧シリンダーの性能、安全性、コスト管理の基本的な要件です。この記事では、アライメントのずれがロッドの曲がり、シールのはみ出し、エネルギーの浪費、致命的な故障の直接の原因となることを示しました。逆に、精密な位置合わせはシールの寿命を延ばし、内部漏れを減らし、動作温度を下げ、MTBF を倍増します。 Raydafon Technology Group Co.,Limited の工場では、標準的な溶接設計から頑丈な伸縮式シリンダーに至るまで、当社が製造するすべての油圧シリンダーに優れたアライメントが組み込まれています。機械の所有者とメンテナンス エンジニアにとって、メッセージは明確です。設置および定期検査時の位置合わせ検証に時間を投資してください。レーザーツールを使用し、取り付けの平行度をチェックし、高公差のコンポーネントを指定します。その投資に対する利益は、ダウンタイムの削減、修理費の削減、より安全な作業スペースとして得られます。

油圧シリンダの性能を最適化する準備はできていますか? レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください無料のアライメント相談、または工場のアライメントチェックリストをリクエストしてください。当社のエンジニアは、現在の設備の評価を支援し、アライメントが重要な基準に基づいて構築された精密機械加工の油圧シリンダーを提供します。見積もりまたは調整フィールド サービスをリクエストしてください。適切な調整が油圧システムの収益を変える理由を証明しましょう。

FAQ: 適切なアライメントが油圧シリンダの性能にとって重要なのはなぜですか?

質問 1: 作動中の油圧シリンダーの位置がずれた場合に最も一般的な症状は何ですか?

最も一般的な症状は、ロッドの動きが不均一または不規則であり、多くの場合、伸縮時にきしむ音や擦れる音が聞こえます。オペレータはまた、シリンダバレルまたはロッドの片側が過度に熱くなり、ロッドシールから目に見える作動油が滲み出し、負荷がかかると保持力が徐々に失われることに気づく場合もあります。掘削機などの重機では、油圧シリンダの位置がずれていると、アタッチメントがずれたり揺れたりする原因になります。当社工場の診断データによると、位置ずれのケースの 78% は、設置後 500 運転時間以内にロッド シールの漏れとして最初に発生します。

質問 2: 油圧シリンダーを機械から取り外さずに再調整することはできますか?

はい、完全に分解しなくても、ロッドに取り付けられたレーザーシャフト調整ツールまたはダイヤルインジケーターを使用して、部分的な再調整が可能です。シリンダを取り付けた状態で取付ピンの平行度やベースプレートの平面度を確認できます。ただし、ロッドがすでに曲がっていたり、バレルに傷がある場合は、再調整のためにシリンダーを取り外す必要があります。 Raydafon Technology Group Co.,Limited では、ポータブル測定システムを使用した現場でのアライメント検証を提供しています。これにより、取り付けブラケットを調整したり、球面ベアリングを追加したりして、分解せずに軽微な位置ずれを修正できます。

質問 3: 24 時間 365 日連続稼働している油圧シリンダーのアライメントはどのくらいの頻度でチェックする必要がありますか?

連続稼働アプリケーション (製鉄所、射出成形機など) の場合、2,000 稼働時間ごと、または 6 か月ごとのいずれか早い方でアライメントを検証する必要があります。衝撃やフレームの曲がりにさらされるモバイル機器 (掘削機、ローダー) については、主要な整備間隔 (1,000 時間) ごと、または衝突や線路の修理後にアライメント チェックを行うことをお勧めします。当社の工場の予防メンテナンス スケジュールには、重要なチェックポイントとして調整が含まれています。これは、早期発見により、修理コストが 5 倍以上になる進行性の損傷を防ぐことができるためです。

質問 4: 位置ずれの影響を最も受けやすい油圧シリンダの設計はどのタイプですか?

ロングストロークシリンダ (ボア径の 10 倍を超えるストローク) と単動スプリングリターン設計のシリンダは、アライメントに最も敏感です。ロングストロークのロッドは角度誤差を増幅し、圧縮時にロッドの座屈を引き起こします。単動シリンダは後退する際に重力または外力に依存します。ミスアライメントにより摩擦が増加し、シリンダーが完全に後退できなくなる可能性があります。さらに、PTFE ベースのピストン シール (低摩擦ですが脆い) を備えたシリンダーは、側面荷重がかかると急速に故障します。当社ではストローク長が1.5mを超える場合は中間ベアリングの追加やロッド径を大きくすることを推奨しております。

質問 5: 適切な調整は油圧シリンダーの保証範囲に影響しますか?

はい、Raydafon Technology Group Co.,Limited を含むほとんどの信頼できるメーカーは、保証請求を検証するために適切な設置調整の証拠を要求しています。故障解析により、指定された制限 (通常、ストローク 1 メートルあたり 0.2 mm) を超える位置ずれと一致するシールのはみ出し、ロッドの曲がり、またはバレルの傷が判明した場合、保証が無効になる場合があります。そのため、当社の工場では調整ガイドラインと無料の取り付けチェックリストを提供しています。これらのガイドラインに従うことで、油圧シリンダーの動作寿命を最大限に保ちながら、確実に保護を維持できます。
