ウォーム ギアボックスの設計はトルク出力と速度低下にどのような影響を与えますか?

産業用モーションコントロールおよび動力伝達システムでは、トルク出力と速度低下は抽象的な性能指標ではありません。これらは、機器がどの程度確実に起動できるか、負荷がかかっている状態でどのくらいスムーズに動作できるか、機械コンポーネントが故障することなく寸法精度をどのくらい維持できるかを定義します。ギアボックスの設計は、これらの結果を形作る上で決定的な役割を果たします。

さまざまなギアボックス構成の中で、ウォームギアボックスコンパクトな構造、高い減速比、安定した負荷制御が必要な場合には、依然として好ましいソリューションです。ただし、紙上では減速比が同じように見えても、ウォーム ギアボックス間の性能差は大きく異なることがよくあります。これらの違いは、公称仕様ではなく設計上の決定に起因します。

レイダフォンテクノロジーグループ株式会社 では、実際のエンジニアリング経験により、トルク出力の安定性と減速精度が調整された設計アプローチに依存することが確認されています。当社の工場は、幾何学形状、材料、構造、潤滑を統合システムとして最適化することで、機械原理を予測可能な工業的パフォーマンスに変換することに重点を置いています。

目次

• ウォーム ギアボックスのトルク出力と速度低下を定義する機械原理は何ですか?
• 歯車の形状はトルクの増大と速度比をどのように形成するのでしょうか?
• なぜ材料と表面工学が長期的なパフォーマンスを決定するのでしょうか?
• 構造とハウジングの設計は荷重の安定性をどのようにサポートしますか?
• 潤滑と熱制御は効率にどのような影響を与えますか?
• ウォーム ギアボックスのパラメータは実際の産業用途にどのように適合しますか?
• まとめ
• よくある質問

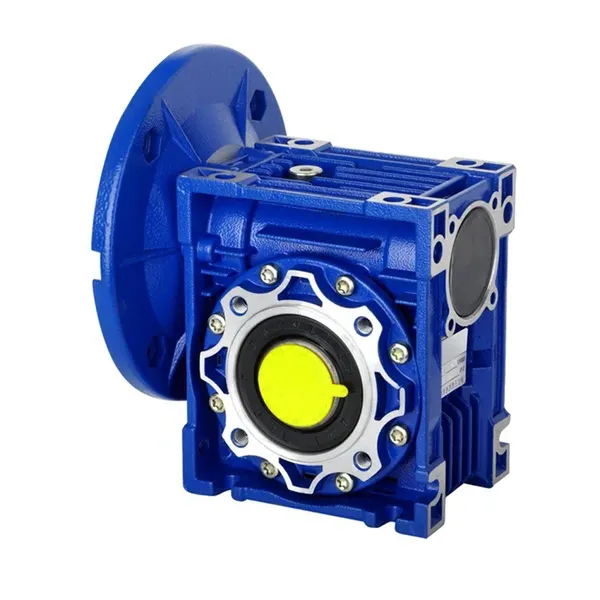

ウォーム ギアボックスのトルク出力と速度低下を決定する機械原理は何ですか?

ウォーム ギアボックスの基本的な性能は、その独自の機械的伝達原理に根ざしています。主に転がり接触に依存する平歯車やはすば歯車とは異なり、ウォーム ギア システムは、ウォームとウォーム ホイール間の制御された滑り接触によって動力を伝達します。この違いが、高トルク出力と大幅な速度低下の両方の基礎となります。

基本的な伝送関係を理解する

一般的なウォーム ギアボックスでは、ウォームはねじに似ており、ウォーム ホイールは相手ギアとして機能します。ウォームが完全に回転するたびに、ウォームの始動回数に応じて、ウォームホイールが 1 歯以上進みます。この単純な関係により、設計者は 1 つのギア段内で大幅な減速を達成できます。

エンジニアリングの観点から見ると、これは次のことを意味します。

• 多段歯車列を使用せずに高い減速比を実現可能
• 入力条件が変動しても出力速度は安定
• 速度が低下すると、トルクの増大が自然に発生します

当社の工場は、設計パラメータが正しく選択されていれば、スペースに制約のある設置環境において、単段ウォームギアボックスが多段ウォームギアボックスを確実に置き換えることができることをテストを通じて検証しました。

滑り接触によるトルク増幅

トルク出力ウォームギアボックス減速比が上がると減速比も大きくなります。ウォームとホイール間の滑り相互作用により、比較的低い入力トルクで大幅に高い出力トルクを生成できる機械的利点が生まれます。これは、重い負荷の下で制御された動きを必要とするアプリケーションで特に有益です。

ただし、トルクの増幅は無制限ではありません。過度の滑り摩擦は効率を低下させ、発熱する可能性があります。 Raydafon Technology Group Co.,Limited では、あらゆるコストをかけて摩擦を最小限に抑えるのではなく、摩擦を制御することを設計理念としています。このバランスにより、早期摩耗を回避しながら信頼性の高いトルク伝達が保証されます。

セルフロック動作と荷重保持

ウォーム ギアボックスの最も特徴的な機械原理の 1 つは、潜在的なセルフロック特性です。ウォームのリード角が十分に小さい場合、ウォームホイールはウォームを逆方向に駆動することができません。これは、システムが追加のブレーキ機構なしで負荷を保持できることを意味します。

実用的な観点から見ると、この機能は次のとおりです。

• 吊り上げおよび位置決め用途の安全性を向上
• システムの複雑さとコンポーネント数を削減します
• 停電時の動作安定性を向上

当社のエンジニアリングチームは、リード角のしきい値を慎重に分析して、セルフロックが有利かどうか、または特定の用途にバックドライブ機能が必要かどうかを判断します。

速度低減における効率の考慮事項

ウォームギヤシステムは減速比が高いことで知られていますが、効率は設計によって異なります。滑り接触は本質的にエネルギー損失を引き起こしますが、適切な形状、表面仕上げ、潤滑により性能を大幅に向上させることができます。

当社の工場では、効率の最適化には以下が含まれます。

• ウォームねじの精密研削
• 最適化された歯当たりパターン
• 互換性のある材料ペアの選択
• アプリケーション固有の潤滑戦略

これらの対策により、ウォーム ギアボックスは、連続使用条件下でも、長い動作サイクルにわたって予測可能な減速とトルク出力を維持できます。

変動荷重下での機械的安定性

産業用機器が一定の負荷の下で動作することはほとんどありません。始動/停止サイクル、衝撃荷重、および不均一な材料の流れはすべて、ギアボックスに動的要求を課します。スライド係合の機械原理により、荷重が複数の接触点に分散され、局所的な応力が軽減されます。レイダフォンテクノロジーグループ株式会社負荷変動解析をあらゆる設計レビューに組み込んでいます。当社の工場では、過渡状態でもギアの噛み合いが安定していることを保証し、トルクのスパイクを防ぎ、下流のコンポーネントを保護します。

歯車の形状はトルクの増大と速度比をどのように形成するのでしょうか?

ギアの形状は、トルク出力と減速精度に影響を与える主な設計変数です。リード角、歯形、モジュール、かみ合い率の集合体として、ギアボックスに動力がどのように流れるかが決まります。リード角が小さいと、減速比とトルク倍率が増加しますが、摩擦と発熱も増加します。リード角が大きいと効率が向上しますが、セルフロック機能は低下します。 Raydafon Technology Group Co.,Limited は、一般的な効率目標ではなく、アプリケーションの要求に基づいてリード角を選択します。

歯の形状は荷重分散に直接影響します。均一な接触パターンによりピーク応力が軽減され、早期の摩耗が防止されます。当社の工場では、精密な機械加工と検査を使用して、動作範囲全体にわたって一貫した歯のかみ合いを保証します。バックラッシュの制御も同様に重要です。バックラッシュが過剰になると位置精度が低下し、バックラッシュが不十分になると熱感度が増加します。形状の最適化により、動作温度が変動しても、ウォーム ギアボックスは予測可能な速度低下を維持できます。

なぜ材料と表面工学が長期的なパフォーマンスを決定するのでしょうか?

ウォームギアシステムでは連続的に滑り接触するため、材料の組み合わせが不可欠です。通常、硬化合金鋼のウォームは、摩擦を軽減し凝着摩耗を防ぐために青銅ベースのウォームホイールと組み合わせられます。表面仕上げの品質は効率と発熱に大きく影響します。精密に研磨された表面により、微細な凹凸の相互作用が軽減され、トルク伝達の一貫性が向上します。当社の工場では、すべての耐荷重コンポーネントに対して厳格な表面粗さ基準を維持しています。

Raydafon は、コストの決定ではなく、パフォーマンス ツールとして材料の選択を適用します。各ウォーム ギアボックスの構成は、動作負荷、速度、デューティ サイクルに合わせて調整されており、長期にわたって安定した出力を保証します。

構造とハウジングの設計は荷重の安定性をどのようにサポートしますか?

ハウジング設計により、シャフトの位置合わせが保証され、内部コンポーネントが外部の汚染から保護されます。構造剛性はトルクの一貫性とベアリングの寿命に直接影響します。当社の工場では、荷重時の変形を最小限に抑えるようにハウジングを設計しています。ベアリングを適切に配置すると、軸方向の力と半径方向の力が均等に分散され、効率の低下や摩耗の促進につながる位置ずれが防止されます。シールシステムは環境暴露に基づいて選択されます。安定した内部環境により潤滑が効果的に行われ、寿命期間を通じて減速精度が維持されます。

潤滑と熱制御は効率にどのような影響を与えますか?

ウォームギアシステムでは滑り接触があるため、潤滑は非常に重要です。オイルの粘度、添加剤の組成、循環経路は効率と熱放散に直接影響します。当社の工場では、普遍的な推奨事項ではなく、負荷と速度に応じて潤滑システムを指定しています。適切な潤滑により、安定した膜が維持され、摩擦損失が低減され、安定したトルク出力がサポートされます。熱制御戦略には、ハウジング形状の最適化とオプションの冷却機能が含まれます。 Raydafon Technology Group Co.,Limited は、熱を後付けで扱うのではなく、初期設計段階に熱に関する考慮事項を組み込んでいます。

ウォーム ギアボックスのパラメータは実際の産業用途にどのように適合しますか?

レイダフォンテクノロジーグループ株式会社 が製造する各ウォーム ギアボックスは、実際の動作条件に基づいて構成されています。当社の工場は、大型化よりも機能の信頼性に焦点を当てており、最適なパフォーマンスとコスト効率を確保しています。

まとめ

ウォーム ギアボックスの設計は、トルク出力の安定性と減速精度を直接決定します。機械原理、形状、材料、構造、および潤滑は、統一されたシステムとして機能する必要があります。これらの要素のバランスが正しく保たれている場合、ウォーム ギアボックスはコンパクトで信頼性が高く、長期にわたるパフォーマンスを実現します。 Raydafon Technology Group Co.,Limited はエンジニアリング主導の設計手法を適用し、理論上の限界ではなく実際の産業需要に合わせたソリューションを工場で提供できるようにしています。

安定したトルク、正確な減速、長い耐用年数を必要とするプロジェクト向けに、Raydafon Technology Group Co.,Limited は、製造専門知識に裏打ちされた設計されたウォーム ギアボックス ソリューションを提供します。私たちのチームに連絡してください仕様、カスタマイズオプション、および当社の工場が信頼性の高い伝送システムでお客様の機器をどのようにサポートできるかについて話し合います。

よくある質問

Q1: ウォーム ギアボックスの設計はトルク出力と速度低下にどのような影響を与えますか?
リード角、材料の組み合わせ、潤滑などの設計パラメータによって、トルクがどの程度効率的に増大され、速度が低下するかが決まります。

Q2: ウォーム ギアボックスの設計は、重負荷時のトルク出力と速度低下にどのような影響を与えますか?
重負荷設計では、トルクの一貫性を維持するための強化構造、最適化された形状、安定した潤滑が必要となります。

Q3: ウォーム ギアボックスの設計はトルク出力と減速効率にどのような影響を与えますか?
効率は、表面仕上げ、リード角の選択、および熱制御戦略によって異なります。

Q4: ウォーム ギアボックスの設計はトルク出力と減速精度にどのような影響を与えますか?
精密な形状とバックラッシュ制御により、予測可能な速度低下が保証されます。

Q5: ウォーム ギアボックスの設計はトルク出力と減速耐久性にどのような影響を与えますか?
材質の品質とハウジングの剛性により、早期の摩耗が防止されます。

Q6: ウォーム ギアボックスの設計は、コンパクト システムのトルク出力と速度低下にどのような影響を与えますか?
一段での高い減速比により、トルクを犠牲にすることなくコンパクトな設置が可能になります。

Q7: ウォーム ギアボックスの設計はトルク出力と減速メンテナンスにどのような影響を与えますか?
適切な潤滑と調整により、メンテナンスの頻度が減ります。

Q8: ウォーム ギアボックスの設計はトルク出力と減速の安全性にどのような影響を与えますか?
セルフロック特性により、吊り上げ用途における荷重保持の安全性が向上します。
