SWC-WH 屈曲溶接式ユニバーサルカップリングなし

SWC-WH 屈曲溶接式ユニバーサルカップリングなし

Raydafon の SWC-WH フレックス溶接タイプ ユニバーサル カップリングなし 非弾性溶接ユニバーサル カップリングは、溶接接続を利用して信頼性の高い伝達を確保し、冶金機器や鉱山機器などの高負荷用途に信頼できる選択肢となります。当社は中国の物理カップリングメーカーです。信頼のメーカーとして安定供給を行い、装置の仕様に合わせたきめ細やかな対応が可能です。価格の詳細については、直接お問い合わせください。
溶接ヨーク · フレックス要素なし · OEM 対応

SWC-WH 屈曲溶接式ユニバーサルカップリングなし用耐久性の高いドライブシャフト

圧延機、クレーン、鉱山および冶金ドライブ用に構築された剛性の溶接タイプのカルダン カップリングです。溶接されたヨークによりボルト接合部の緩みが解消されます。高精度のニードルベアリングにより摩擦が低く抑えられます。ボア 100 ~ 550 mm、トルク最大 710 kN・m、35CrMo 合金鋼、中国の寧波で ISO 9001 生産。

ボア100~550mm
公称トルク1.25~710kN・m
折り角度15°~25°
材料35CrMo鋼
MOQ1個
リードタイム15~30日

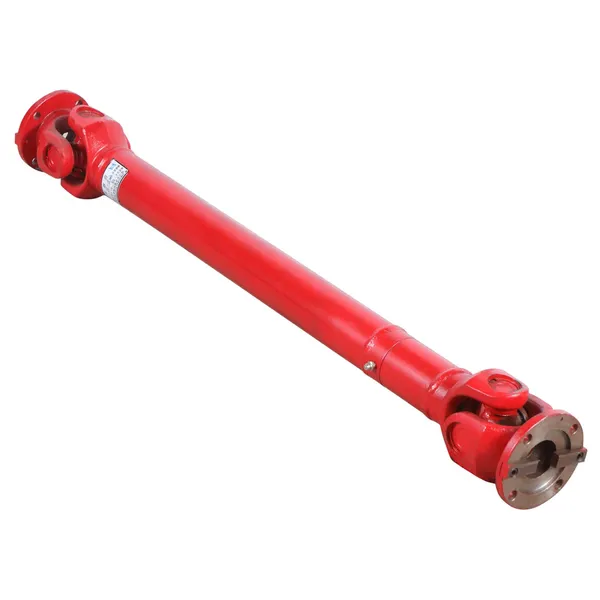

SWC-WH without flex welding type universal coupling welded yoke product photo

01たわみ溶接なしタイプユニバーサルカップリング SWC-WHとは?

SWC-WHは、リジッドユニバーサルジョイントカップリング溶接ヨークと高精度ニードルベアリング上の中央クロスを介してトルクを伝達します。フレックスタイプのカップリングとは異なり、弾性要素なししたがって、ゴム、スプリングパック、摩耗を補償するフレックス部材はありません。そのため、ドライブの要求に応じて最適な選択肢となります。高トルク、高耐衝撃性、長寿命ねじり減衰ではなく。

溶接ヨークはボルト締めヨーク設計との主な違いです。継続的な振動下では、ボルトで固定されたジョイントが緩み、フレッチングやバックラッシュが発生し、最終的には故障が発生する可能性があります。溶接はその故障モードを完全に取り除きます。バイヤーソーシング向け産業用ドライブシャフト用ユニバーサルカップリングこれにより、メンテナンスの停止が減り、カップリングの耐用年数全体にわたる総所有コストが削減されます。

アプリケーションに剛性ではなくねじりコンプライアンスが必要な場合は、それを比較してください。SWC-BH 標準屈曲溶接タイプあるいはロングスパンSWC-CH ロングフレックス溶接タイプ、2つのヨークの間に柔軟な要素を追加します。

02SWC-WH 技術仕様: ボア、トルク、ミスアライメント範囲

SWC-WHシリーズの各標準サイズを下表に示します。見積もりを依頼する前に、シャフト径、必要な公称トルク、取り付け可能な長さに合わせて使用​​してください。ご要望に応じて、カスタムの穴、キー溝、および長さをご利用いただけます。

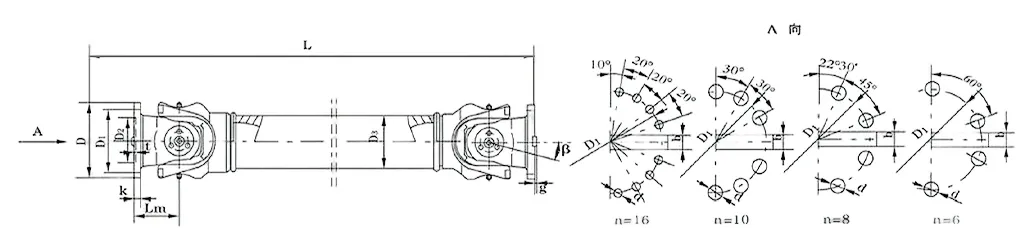

SWC-WH 屈曲溶着式ユニバーサルカップリングなし 実寸表
モデル D(mm) Tn(kN・m) Tf(kN・m) β(°) 最小 D1 (js11) D2(H7) D3 うーん n-d k t b(h9) g 慣性モーメント (kg・m²) 重量(kg)
最小 +100mm 最小 +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

角度のみ

SWC-WHは最大15°~25°の角度ずれを補正します。軸方向に移動する場合は、滑りスプライン軸と組み合わせてください。

トルクの選択

衝撃レベルとデューティサイクルに応じて、公称トルクにサービスファクタ 1.5 ~ 2.5 を適用します。

ボアマッチング

上記の標準 D1 js11 / D2 H7 ボア。カスタムの段付きまたはスプライン穴も利用可能です。

フランジの代替品

シャフトがフランジ インターフェイスを使用している場合は、SWC-WFフランジタイプ同じシリーズで。

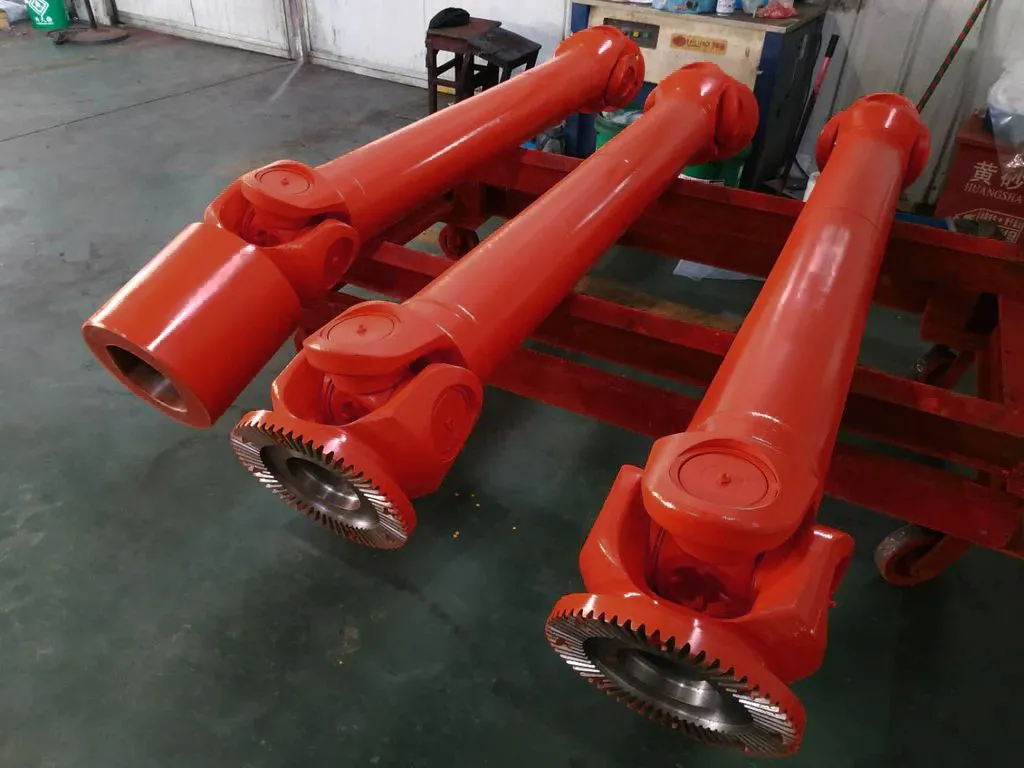

SWC-WH universal coupling welded yoke and needle bearing cross detail

03バイヤーが頑丈な機械に溶接ヨーク カップリングを指定する理由

調達エンジニアは、次の 3 つの商業的な理由から SWC-WH を選択します。ダウンタイムの短縮、交換サイクルの短縮、稼働時間あたりの総コストの削減.

  • ボルト締結部の緩みもありません。溶接ヨークは、圧延機や破砕機のボルト固定ヨーク カップリングの寿命を縮める振動による緩み故障モードを排除します。
  • 高いトルク密度。コンパクトな筐体で最大 710 kN・m の公称トルクを実現し、ほとんどの重いドライブ シャフトの負荷をカバーします。
  • 精密ニードルベアリング。低摩擦、高効率、長いグリス間隔によりメンテナンスの手間を軽減します。
  • 35CrMo合金鋼。鉱山、冶金、海洋環境における耐摩耗性、耐疲労性、耐衝撃性を高めるために熱処理が施されています。
  • 広い角度公差。15°~25°の補正により、設置時の調整コストが削減されます。
  • 実用的なデザイン。交換可能な摩耗部品により、カップリングの経済寿命が 1 回の交換サイクルを超えて延長されます。

04SWC-WH カップリングが使用される場所: アプリケーションと産業

SWC-WH は、剛性の高い高トルク カップリングが継続的な衝撃や振動に耐える必要がある場合に指定されます。一般的なインストールには次のようなものがあります。

鉄鋼圧延機 冶金ライン 天井クレーン 港湾昇降機械 マイニングコンベヤー 破砕機と掘削リグ 船舶推進機 甲板機械 セメントおよびペーパードライブ 耐久性の高いテストベンチ 再生可能エネルギーが推進する 化学プロセスライン

ドライブに軸方向の変位またはねじりコンプライアンスも必要な場合は、詳細を確認してください。ユニバーサルカップリング範囲または代替案ギヤカップリングシリーズ指定する前に。

05カスタム SWC-WH カップリング: OEM、プライベート ラベル、図面ベースの生産

レイダフォンは、OEMユニバーサルカップリングメーカー、商社ではありません。カスタマイズは、中国の寧波にある当社独自の ISO 9001 施設内で処理されます。

ボアとキー溝

D1 js11、D2 H7、またはカスタム許容値。平行キー、スプライン、またはシュリンクディスク インターフェイス。

フランジパターン

ボルト円、パイロット直径、およびボルト数は、相手フランジの図面と一致します。

長さとバランス

Lminと延長長さ。高速シャフト向けのダイナミックバランスグレード。

コーティングとマーキング

塗装、黒染め、亜鉛メッキ。プライベートブランドのネームプレートとマーキング。

シャフトの寸法とデューティ サイクルを記載した PDF、DWG、DXF、または STEP 図面を送信します。当社のエンジニアは、24 時間以内に推奨サイズと見積もりを返信します。

06品質管理、認証、12 か月保証

すべての SWC-WH カップリングは出荷前に文書化された検査ルートを通過します。これは、海外のバイヤーがベンダーの承認と受入検査のために信頼する証拠証跡です。

  • ISO 9001認証取得の製造プロセス
  • 入荷した鋼材の検証と熱処理の記録
  • 穴、キー溝、Lminの寸法検査報告書
  • ヨーク接合部の溶接検査
  • 梱包前のベアリングのはめあいと回転テスト
  • 製造上の欠陥に対する 12 か月の限定保証

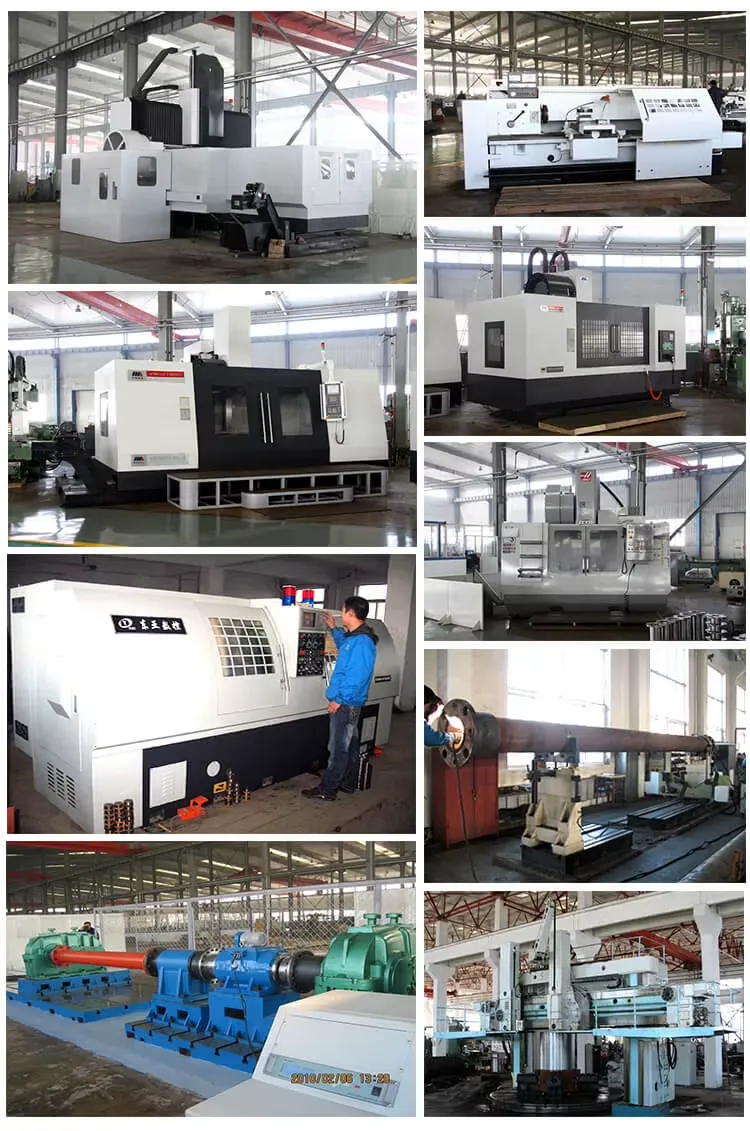

Raydafon universal coupling manufacturing workshop Ningbo China

07注文方法:MOQ、リードタイム、梱包、配送

MOQ

標準サイズの場合は1個です。 50個からのボリューム価格。

リードタイム

図面の確認と入金から15〜30日。

パッキング

木製ケース、VCI防錆フィルム、乾燥剤、大型サイズ用カスタムパレット。

配送

海、空、特急。 EXW / FOB / CIF / DDP 条件が利用可能です。

書類

CI、PL、CO、フォーム A/E、材料証明書、寸法レポート。

支払い

T/T、L/C アットサイト、その他の条件はリピーター向けに交渉可能です。

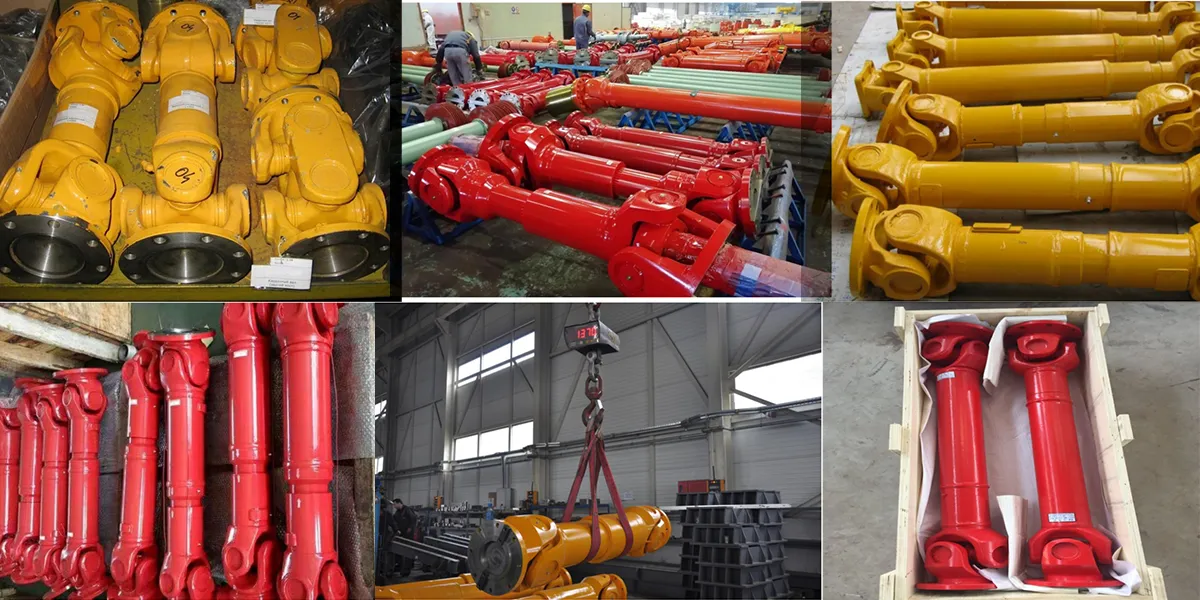

SWC-WH universal coupling inspection and assembly line

08SWC-WH ユニバーサル カップリングの購入者向け FAQ

SWC-WHカップリングの「たわみ溶接なしタイプ」とは何ですか?

これは、カップリングのトルク経路に弾性または柔軟な要素がなく、ヨークがボルトではなく溶接によって結合されていることを意味します。これにより、振動によるボルト接合部の緩みがなくなり、構造剛性が高まります。柔軟な要素が必要とされない、高トルク、高衝撃のドライブに最適です。

SWC-WHシリーズのトルクとボアレンジはどのくらいですか?

回転径100~550mm、公称トルク1.25~710kN・m、疲労トルク0.63~355kN・m、標準穴D1 57~426mm。カスタムボアおよび段付きシャフトも利用可能です。

どのような材質とベアリングが使用されていますか?

ヨークとフランジは熱処理された 35CrMo 合金鋼です。クロスジャーナルは精密ニードルベアリングで動作し、摩擦を軽減し、継続的な産業用途での耐用年数を延ばします。

最大ミスアライメント角度はどれくらいですか?

サイズに応じて、15°~25°の角度のずれが生じます。 SWC-WH は軸方向の変位を補正しません。軸方向の移動が存在する場合は、スライディング スプラインまたは伸縮シャフトと組み合わせてください。

OEM またはカスタムの SWC-WH カップリングを提供していますか?

はい。穴径、キー溝、フランジパターン、長さ、バランスグレード、表面処理、銘板などをカスタマイズ致します。 PDF、DWG、DXF、または STEP 図面を送信していただければ、24 時間以内にお見積りいたします。

MOQ、リードタイム、保証は何ですか?

標準サイズのMOQ 1個。リードタイムはサイズとカスタマイズに応じて 15 ~ 30 日です。製造上の欠陥に対する 12 か月の限定保証。

ドライブ シャフトに適した SWC-WH サイズを選択するにはどうすればよいですか?

公称トルク、ピークトルク、速度、シャフト直径、ミスアライメント角度、およびデューティサイクルを提供します。当社のエンジニアは、正しいサービスファクターを備えたサイズを推奨します。全文をレビューすることもできますユニバーサルカップリング選択ガイド私たちに連絡する前に。

大量注文する前にサンプルを入手できますか?

はい。標準サイズのサンプルオーダーも承ります。サンプル費用と運賃は個別に見積もられ、最初の大量注文に対して返金されます。
