現場作業におけるハーベスタ油圧シリンダの性能に影響を与える要因は何ですか?

収穫期のピーク時には、一分一秒が勝負です。最新のコンバインハーベスターは、複雑な油圧システムを備えており、ヘッダーの高さからリール速度、アンローディングオーガーに至るまで、あらゆるものを制御するために数十の油圧シリンダーに依存しています。 When aハーベスタ油圧シリンダ反応が遅くなったり、漏れたり、位置を保持できなかったりするなど、パフォーマンスが低下し始めると、動作全体が危険にさらされます。修理のために機械の速度を落とすか、最悪の場合は停止する必要があります。天候の窓が狭く、作物の状況が日々変化する季節では、これらのシリンダーの性能は単なる技術的な問題ではありません。それはビジネス上重要な問題です。しかし、ハーベスター油圧シリンダが現場の過酷な条件下で毎日確実に動作するかどうか、あるいはフラストレーションやダウンタイムの原因となるかどうかを決定する要因は何でしょうか?

この記事では、実際の農業作業におけるハーベスタ油圧シリンダのパフォーマンスに影響を与える要因の包括的な技術分析を提供します。シールの品質の影響、汚染の脅威、負荷サイクルの影響、適切な流体メンテナンスの重要性、シリンダーの設計と材料の選択の役割について探っていきます。での経験を活かして、レイダフォンテクノロジーグループ株式会社では、これらの各要因が、現代の収穫に不可欠な油圧シリンダーの全体的な性能と寿命にどのように寄与しているかを調べます。あなたが農民であっても、車両管理者であっても、メンテナンス技術者であっても、このガイドは、油圧シリンダーがあなたを収穫まで運んでくれるか、畑で立ち往生させてしまうかを決定する隠れた力を理解するのに役立ちます。

目次

• 1. シールと潤滑はシリンダーの性能をどのように定義しますか?
• 2. 汚染はハーベスタの油圧シリンダにどのような影響を与えますか?
• 3. 負荷サイクルは油圧シリンダの信頼性にどのような影響を与えますか?
• 4. シリンダーの寿命における作動油の役割は何ですか?
• 5. 現場でのパフォーマンスに重要な技術仕様は何ですか?
• 6. よくある質問（FAQ）
• 7. 結論

1. シールと潤滑はシリンダーの性能をどのように定義しますか?

ハーベスターの油圧シリンダーを、磨かれたチューブ内で動く細かく調整されたピストンとして想像してください。シーリング システムは、高圧作動油を所定の位置 (ピストンの片側) に保持し、漏れを防ぐ重要なインターフェースです。シールの破損は単なる漏れではありません。それはコントロールを失うことです。油圧シリンダの一次シールには、ピストン ロッドに沿って流体が漏れるのを防ぐロッド シールが含まれます。ピストンシールは 2 つの圧力室を分離します。ワイパーシールは、ロッドが後退するときにロッドから汚れや湿気をこすり落とします。これらのシールの性能は、材料の組成、設計、およびシールが接触する表面の状態によって決まります。シリンダーが極端な温度、ほこり、湿気にさらされる可能性がある収穫用途では、シールの材質を慎重に選択する必要があります。たとえば、ポリウレタン シールは優れた耐摩耗性を備えているため、農業用途のロッド シールとしてよく好まれますが、高速用途では摩擦が少ないため PTFE ベースのシールが選択されます。

シリンダーボアとピストンロッド表面の状態も同様に重要です。ロッドに傷や切り傷があるとロッドシールが切れ、急速な漏れが発生する可能性があります。同様に、ボアが粗いとピストンシールが損傷し、シリンダーの効率が低下する可能性があります。当社工場では、ホーニングとローラーバニシングを組み合わせて、ボア部分の表面仕上げをRa 0.2～0.4μm、ロッド部分に硬質クロムメッキ（厚さ50～70μm）を施します。この組み合わせにより、滑らかで耐摩耗性の高い表面が得られ、シールの寿命が延びます。潤滑はシールの目に見えないサポート システムです。摩擦を軽減し摩耗を防ぐために、シールとロッドの間に作動油の薄い膜を維持する必要があります。流体が水や微粒子で汚染されている場合、このフィルムが破壊され、摩耗が増加し、シールが早期に破損する可能性があります。適切に設計されたシリンダーには、連続した膜を確保するために少量の液体を保持する潤滑溝があります。 Raydafon では、摩擦を最小限に抑え、シールの寿命を最大化する最適化されたシール溝設計と表面仕上げを備えたハーベスター油圧シリンダを設計し、最も要求の厳しい現場条件下でも信頼性の高い性能を保証します。

2. 汚染はハーベスタの油圧シリンダにどのような影響を与えますか?

汚染はあらゆる油圧システムにとって静かな敵ですが、汚れ、塵、湿気への曝露が避けられない農業用途では特に有害です。コンバインハーベスターは粉塵や作物の破片が舞う中で動作し、その油圧シリンダーは常にこれらの汚染物質にさらされています。最も一般的かつ破壊的な汚染形態は、砂、塵、作物の破片などの粒子状物質です。これらの粒子は、特にワイパーシールが損傷または摩耗している場合、ロッドシールを通ってシリンダー内に侵入する可能性があります。粒子は内部に入ると研磨剤として作用し、ピストンロッド、シリンダーボア、シールを削り落とします。これは、ロッドの「線引き」と呼ばれることが多く、硬い粒子がロッドの表面に傷を付け、永久的な漏れ経路を引き起こします。現場データによると、シールとロッドの間に砂が 1 粒挟まると、数時間以内に漏れが発生する可能性があります。

最も一般的な汚染の侵入点はロッド シール領域で、特にワイパー シールが損傷した場合に発生します。ワイパーシールが摩耗すると、ロッドに塵が蓄積し、後退中に塵がシリンダ内に引き込まれます。もう 1 つの潜在的な侵入口は、油圧リザーバー上のブリーザー フィルターを経由するもので、これが詰まったり損傷したりすると、大気中の粉塵がシステムに侵入する可能性があります。汚染は、不安定な動き、漏れ、最終的には完全な故障など、シリンダーの性能の急速な低下につながる可能性があります。ハーベスター群を対象に実施された調査では、定期的なオイルサンプリング、ブリーザーフィルターの交換、高品質シールの使用など、積極的な汚染制御プログラムを備えた機械では、そのようなプログラムを備えていない機械に比べてシリンダーの故障が 60% 少ないことがわかりました。 Raydafon Technology Group Co.,Limited の工場では、シリンダーに入る前にロッドから汚染物質を最大限に除去するために、ダブルリップ設計のプレミアム ワイパー シールを使用しています。さらに、当社のハーベスター油圧シリンダーは、極端な条件に対応する保護ダスト カバー オプションを備えて設計されており、汚染に対する追加の防御層を提供します。

水質汚染も大きな脅威です。結露や雨や洗い流しに直接さらされることにより、水が油圧システムに侵入する可能性があります。作動油中の水分は、シリンダボアやロッド、さらにはシールの腐食を引き起こす可能性があります。また、流体の潤滑性も低下し、摩耗が増加します。理想的な解決策は、水を分離してリザーバーから排出できる、優れた抗乳化性評価を持つ作動油を使用することです。油圧作動油を定期的にサンプリングして分析することで、水や粒子の存在を検出でき、重大な損傷を引き起こす前に是正措置を講じることができます。定期的なオイル分析は、ハーベスター油圧シリンダーに対する予防保守推奨事項の基礎です。

3. 負荷サイクルは油圧シリンダの信頼性にどのような影響を与えますか?

収穫は定常状態の操作ではありません。ハーベスタの油圧シリンダにかかる負荷は、機械が圃場を移動するにつれて常に変化します。ヘッダーを上げ下げし、リール速度を調整し、オーガを伸ばす必要があります。これらの動きのそれぞれが負荷サイクルを作成します。つまり、シリンダーが伸び、位置を保持し、その後縮みます。収穫期を通じて、単一のシリンダーが数メートルからフルストロークまで何千回もサイクルすることがあります。これは疲労負荷として知られており、時間の経過とともにシリンダーが故障する主な原因となります。

負荷サイクルの影響を理解するには、コンポーネントにかかる応力を考慮する必要があります。ピストンロッドは伸縮する際に引張応力と圧縮応力を受けます。シールは圧力と摩擦を受けます。金属部品、特にピストンロッドとシリンダーヘッドは、これらのサイクルによる疲労応力にさらされます。時間の経過とともに微小な亀裂が発生し、故障につながる可能性があります。シリンダーが負荷サイクルに耐えられる能力は、その設計と使用される材料によって決まります。たとえば、ピストンロッドの直径が大きくなると、圧縮荷重下での座屈に対する抵抗力が大きくなります。複動シリンダは、伸びと縮みの両方に油圧を使用するため、単動シリンダよりもより制御された動きを実現し、衝撃荷重にうまく対処できます。さらに、シリンダーの取り付けスタイルは、収穫用途で一般的な側面荷重に対処する能力に影響を与える可能性があります。ピストンロッドの設計と材質も重要です。 42CrMo4 や 4140 などの優れた疲労特性を備えた高張力鋼は、ハイサイクル用途でよく使用されます。これは、Raydafon のハーベスター油圧シリンダーで指定されている材質です。

周期的な荷重がかかった状態でのシリンダーの予想寿命を決定するために、エンジニアは応力-寿命 (S-N) アプローチまたは破壊力学に基づいた計算を使用します。材料の耐久限界が重要な要素です。シリンダの荷重経路は、疲労亀裂の開始点となる可能性がある応力集中を最小限に抑えるように設計する必要があります。シリンダーヘッドとタイロッド (またはフランジ) の接合部には、鋭いコーナーではなくフィレット半径を使用することが不可欠です。ピストンロッドは、座屈することなく予想される最大の側面荷重に耐えるように設計する必要があります。実際の状況では、適切に設計されたハーベスター油圧シリンダーは数百万回のサイクルに耐えることができます。シリンダが疲労により早期に故障する場合、多くの場合、材料の欠陥、設計上の欠陥 (応力ライザーなど)、または予期せぬ過負荷が原因です。次の表は、一般的な収穫荷重下でのさまざまなピストン ロッド材料の疲労性能を比較しています。

4. シリンダーの寿命における作動油の役割は何ですか?

作動油はシステムの生命線ですが、最も無視されるコンポーネントであることがよくあります。流体は、動力の伝達、可動部品の潤滑、腐食防止、システムの冷却など、複数の重要な機能を果たします。油圧作動油の粘度と清浄度は、ハーベスタ油圧シリンダの性能に直接影響します。流体の粘度が高すぎると、シリンダーの動きが遅くなり、システムの効率が悪くなります。流体が薄すぎるとシリンダ内の内部漏れが増大し、動力の損失や位置決め精度の低下につながります。温度による粘度の変化を示す流体の粘度指数は、システムが広範囲の温度で動作する可能性がある収穫用途では特に重要です。

シリンダーの寿命を延ばすためには、定期的な液体のメンテナンスが不可欠です。液体は清潔に保ち、汚染物質のない状態に保つ必要があり、メーカーが推奨する間隔で交換する必要があります。システムをクリーンに保つには、戻りラインと吸引ラインの両方で高品質のフィルターを使用することが重要です。機械的濾過に加えて、流体の化学的特性を監視する必要があります。フルードの耐摩耗添加剤、腐食防止剤、酸化安定性は、シリンダーとシステムの残りの部分を保護するために不可欠です。流体が酸化されると、スラッジやワニスが形成され、バルブが詰まり、シールが損傷する可能性があります。添加剤が枯渇すると、液体は摩耗や腐食に対して必要な保護を提供できなくなります。作動油の粘度、水分含有量、粒子数などの状態を定期的に検査する必要があります。これが、流体が要求どおりに機能していることを確認する唯一の方法です。 Raydafon Technology Group Co.,Limited では、頻繁に使用するハーベスタを使用するすべての顧客に流体分析プログラムを推奨しています。これは、油圧システムの状態を監視し、オイル交換やその他のメンテナンスの必要性を予測するための簡単かつ効果的な方法を提供します。

よくある誤解は、油圧作動油は汚れているように見える場合にのみ交換する必要があるというものです。実際には、目に見える変化が起こる前に流体の性能が低下することがよくあります。添加剤パッケージの劣化は、オイル分析によって測定できます。たとえば、酸価が高い場合は、オイルが酸化しているため交換する必要があることを示します。定期的な液体分析により、液体の状態を明確に把握できるため、計画的なメンテナンスが可能になり、予期せぬシリンダーの故障を防ぐことができます。次の表は、一般的な現場作業で使用されるハーベスタ油圧シリンダの推奨液体メンテナンス スケジュールをまとめたものです。

5. 現場でのパフォーマンスに重要な技術仕様は何ですか?

特定の用途に適したハーベスタ油圧シリンダを選択するには、エンジニアと機器管理者は主要な技術仕様を慎重に評価する必要があります。これらの仕様は、シリンダーの物理的機能と機械の油圧システムとの互換性を定義します。最も基本的な仕様はシリンダーのボア サイズ (シリンダー チューブの内径) で、これによってシリンダーが所定の圧力で生成できる理論上の力が決まります。シリンダーの内径が大きいほど、より大きな力を発揮できますが、速度が遅くなり、より多くの流体量が必要になる場合があります。ピストンロッドの直径は、ロッドがピストンの有効面積を減少させるため、シリンダーの座屈抵抗と後退ストローク時の速度に影響します。

シリンダーのストローク長は、制御対象の作業機の必要な動作範囲と一致している必要があります。動作圧力は通常 bar または PSI で測定され、機械の油圧システムによって決まります。シリンダーは、システムが生成できる最大圧力に耐えられる定格を備えている必要があります。シールは、動作圧力および温度で完全性を維持できるように指定する必要があります。シリンダの取り付けスタイル (ピン マウント、フランジ マウント、トラニオン マウントなど) によってシリンダが機械にどのように取り付けられるかが決まり、取り付けは荷重と応力経路に一致するように選択する必要があります。

エンジニアは、主要な仕様に加えて、ストローク終了時のシリンダの速度を制御する内蔵クッション装置や、負荷によるシリンダのドリフトを防止するロックバルブなどの特殊な機能の存在を考慮する必要があります。シリンダーチューブとピストンロッドの材質は、疲労寿命と耐腐食性にとって重要です。以下の表は、さまざまなマシンタイプのハーベスタ油圧シリンダの一般的な仕様を比較したもので、アプリケーションによって要件がどのように異なるかを示しています。

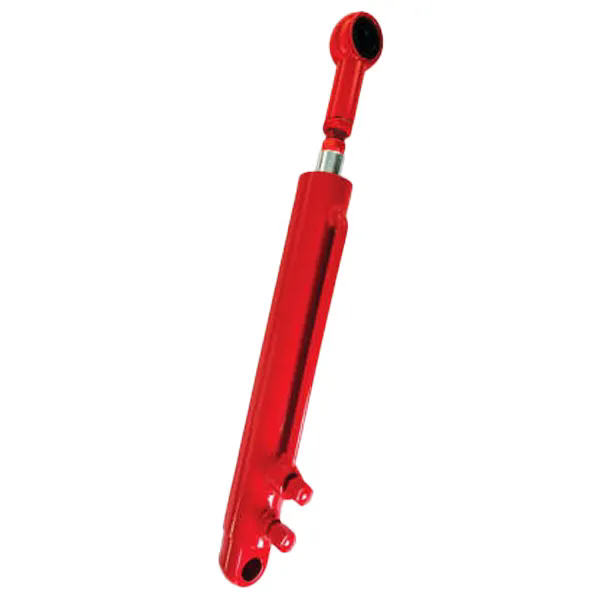

Raydafon のハーベスター油圧シリンダーは、農業現場での作業の厳しい要件を満たすように設計されています。当社は、コンバイン、フォーレージハーベスター、その他の収穫装置の特定のニーズに対応するために、あらゆる範囲のボア サイズ、ストローク長、取り付けスタイルを提供しています。当社のシリンダーは、高周波焼き入れされた 42CrMo4 ピストン ロッドを備えており、疲労や衝撃に対する優れた強度と耐性を備えています。高品質のポリウレタン ロッド シールと PTFE ピストン シールを使用し、幅広い温度と圧力にわたって信頼性の高いシールを保証します。すべてのシリンダーは工場から出荷される前にテストされ、厳格な品質基準を満たしていることが確認されます。

6. よくある質問（FAQ）

質問 1: ハーベスターの油圧シリンダーのシールはどのくらいの頻度で交換する必要がありますか?

回答: ハーベスタ油圧シリンダのシールの交換間隔は、稼働時間、稼働環境、作動油の状態などのいくつかの要因によって異なります。一般的なガイドラインとして、各収穫期の初めにシリンダーのシールを検査することをお勧めします。シリンダーに漏れの兆候が見られる場合、またはロッドに傷や傷がある場合は、シールを交換する必要があります。実際には、多くのハーベスタでは 1,500 ～ 2,500 動作時間ごとにシールを交換する必要があります。 Raydafon Technology Group Co.,Limited の工場では、すべてのシリンダー用のシール キットと詳細な取り付け手順を提供しています。定期的な検査プログラムは、特定の動作条件に応じた正しい間隔を決定する最良の方法です。

質問 2: 油圧シリンダの内部漏れの最も一般的な原因は何ですか?

回答: ハーベスターの油圧シリンダーの内部漏れの最も一般的な原因は、ピストン シールの磨耗または損傷です。ピストン シールは、シリンダーの 2 つの圧力室を分離します。シールが摩耗すると、作動油が高圧側から低圧側に漏れ、出力と速度が低下する可能性があります。これは多くの場合、汚染された油圧作動油が原因で発生します。油圧作動油は研磨剤として作用し、シールを摩耗させます。多くの場合、シリンダーの外部では漏れがないように見えますが、内部の漏れはシリンダー ロッドのゆっくりとした忍び寄る動きとして現れます。この問題は簡単なリークダウンテストで検出でき、解決策はピストンシールを交換し、作動油が清浄であることを確認することです。

質問 3: 油圧シリンダーへの湿気の侵入を防ぐにはどうすればよいですか?

回答: 湿気はいくつかの経路を通ってハーベスターの油圧シリンダーに侵入する可能性があります。最も一般的な経路は、湿気の多い条件下ではロッド シールとワイパー シールを経由するものです。 2 番目の経路は、油圧リザーバーのブリーザー フィルターを通過します。湿気の侵入を防ぐために、ブリーザーフィルターが清潔で正しく機能していることを確認してください。乾燥剤ブリーザーを使用すると、リザーバーに入る空気から水分を積極的に除去できます。また、オイルに乳白色などの水分の兆候がないかシリンダーを定期的にチェックしてください。水が入っている場合は、水を抜き、液体を交換してください。良好な抗乳化性を備えた高品質の油圧作動油を使用すると、オイルから水を分離し、リザーバーからオイルを排出できます。さらに、シリンダーシールに高圧洗浄を使用すると、水がシールを通過する可能性があるため避けてください。

質問 4: 油圧シリンダの「ストローク長」仕様は何を意味しますか?

回答: ストローク長は、ピストンロッドが完全に収縮した位置から完全に伸びた位置まで移動できる最大距離です。この仕様により、シリンダが提供できる動作範囲が決まります。ハーベスタ油圧シリンダを選択するときは、ストローク長を作業機の必要な動作に適合させる必要があります。たとえば、コンバインのヘッダー リフト シリンダーには、ヘッダーを輸送時の最大高さまで上昇させるのに十分な長さのストロークが必要です。ストローク長が短すぎると、作業具は動作範囲全体で動作しません。長すぎるとシリンダーが底つきしたり、必要な範囲を超えて伸びたりする可能性があります。 Raydafon Technology Group Co.,Limited の工場では、さまざまな収穫用途に合わせて幅広いストローク長を提供しています。

質問 5: ハーベスターの油圧シリンダーは再構築できますか? それとも交換する必要がありますか?

回答: はい、ハーベスターの油圧シリンダーは通常、再構築できます。リビルドプロセスには、シリンダーを分解し、すべてのコンポーネントを検査し、摩耗または損傷した部品を交換することが含まれます。リビルト時に交換される最も一般的な部品は、シール (ロッド シール、ピストン シール、ワイパー シール)、ロッド (傷や曲がりがある場合)、およびシリンダ チューブ (損傷している場合) です。シリンダーの再構築は、多くの場合、新しいシリンダーを購入するよりも大幅に安価であり、機器の寿命を延ばすための一般的な方法です。 Raydafon Technology Group Co.,Limited の工場では、ハーベスター油圧シリンダーの再構築キットと再構築サービスを提供しています。

7. 結論

現場作業におけるハーベスタ油圧シリンダの性能は、シールの品質、汚染管理、負荷管理、流体のメンテナンス、設計仕様などの要因の複雑な相互作用によって決まります。それぞれの要素は、収穫作業の厳しい環境においてシリンダーが信頼性が高く、効率的で長期にわたるサービスを提供できるようにする上で重要な役割を果たします。これらの要因を理解することで、エンジニア、機器管理者、オペレーターは、油圧機器の性能と寿命を最大化するための情報に基づいた意思決定を行うことができます。最適なパフォーマンスを達成するには、包括的なメンテナンス プログラム、事前の汚染管理、高品質コンポーネントの選択が不可欠です。

レイダフォンテクノロジーグループ株式会社 では、農業産業向けの高品質の油圧コンポーネントの製造において 10 年以上の経験があります。当社のハーベスター油圧シリンダーは、最高品質の素材、精密機械加工、厳格な品質管理を使用して、最高の性能と信頼性基準を満たすように設計および製造されています。当社は、お客様の油圧ニーズに可能な限り最高のソリューションを提供することに尽力しています。収穫装置用の油圧シリンダーの選択やメンテナンスについてご質問がある場合は、当社の専門家チームにお問い合わせください。

レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください当社のハーベスター油圧シリンダーの詳細と、それが収穫作業の信頼性と効率をどのように向上させるかをご覧ください。
