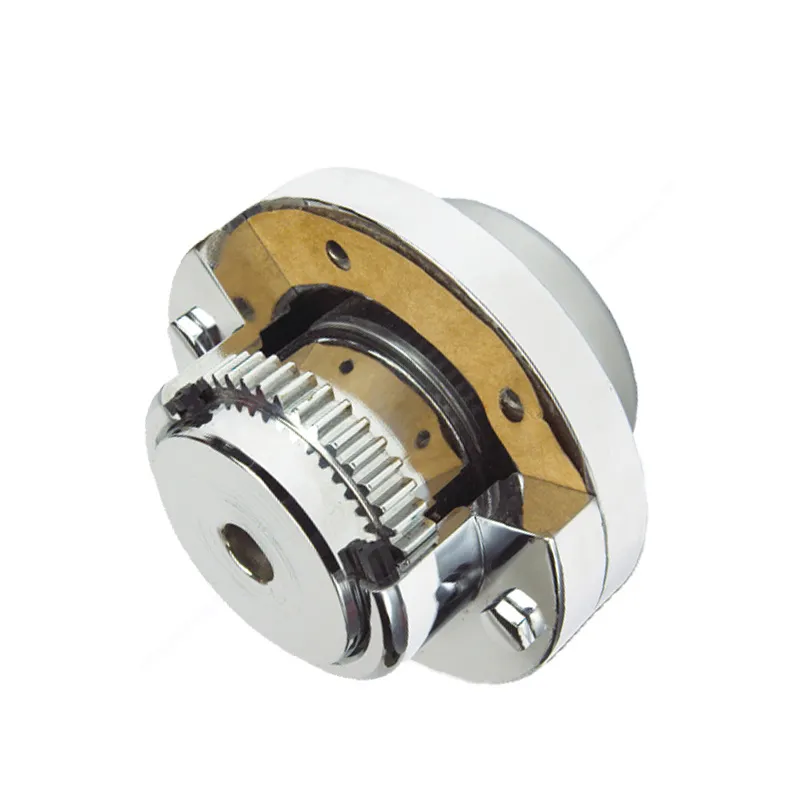

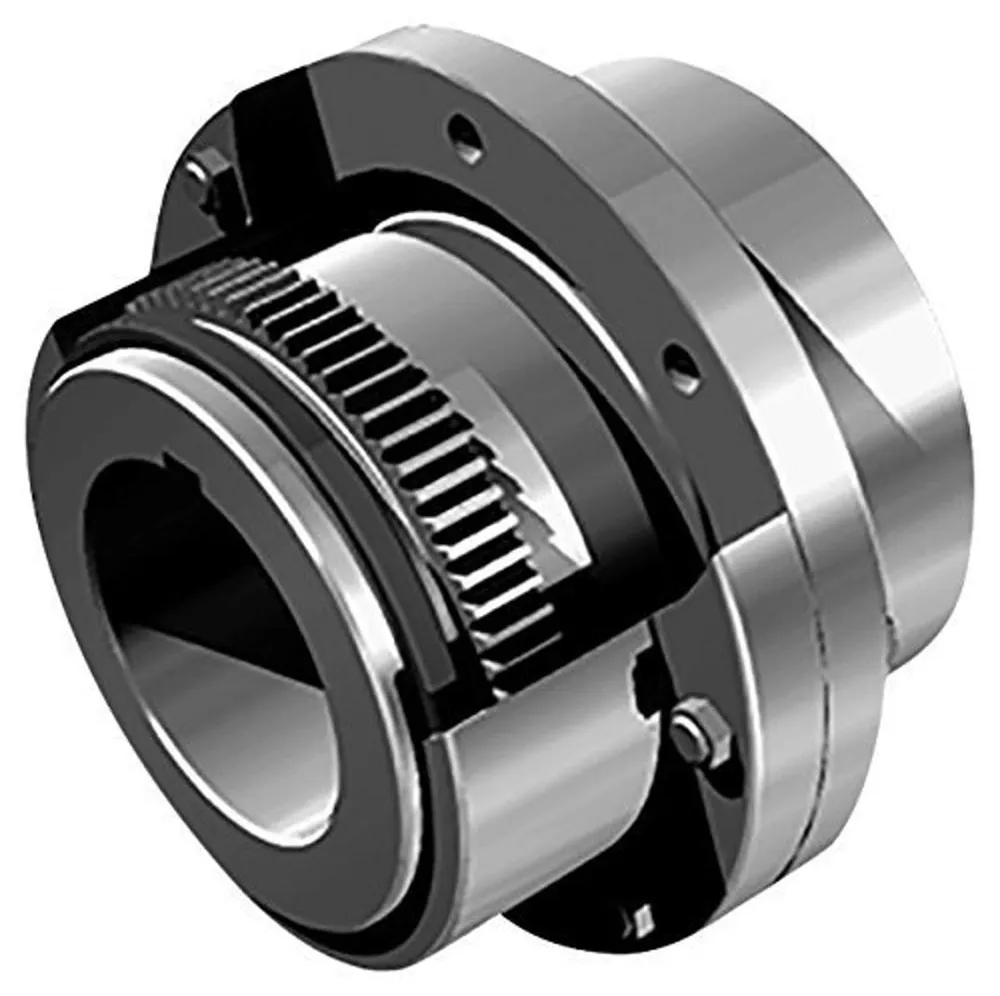

GICLZドラムシェイプギアカップリングの交換

RaydafonのGiclz Drum Gearカップリングは、鉄鋼工場、セメントプラント、鉱業機器を考えている重産業機械での高トルク電力移動用に専用です。これは、困難で容赦のない職場環境を処理するための頼りになるコア伝送の部分です。何がそれを際立たせますか？高強度42CRMOスチールで作られた歯を備えたドラム型の歯のデザイン。このビルドにより、最大2000 kNのトルクを処理でき、50 mmから400 mmの範囲の直径のフィットし、さらには1.5度までの角度の不整合に対処できます。

重い機械操作の場合、このハイトルクドラムギアのカップリングは、コンポーネントの摩耗を削減します。重い機械のためだけに作られたドラムギアのカップリングと、手袋のような産業用具に合うドラムギアカップリング用のトップピックとして完璧です。 Raydafonの緊密な製造許容範囲は、この結合が大まかな産業環境で耐えられることを意味します。機器の性能を台無しにし、メンテナンスのための旅行が少なくなります（時間とお金も節約できます）。

もう1つの勝利があります。GICLZドラムギアのカップリングはISO 9001認定です。そのギアの歯は、メッシュで潤滑され、ユニット全体が丈夫で構築されます。したがって、ほこりが厚い場合でも、温度が極端に向かっている場合でも長持ちします。インストールは、コンパクトな溶接設計のおかげで、ローリングミル、コンベアシステム、同様のセットアップのためのidealのおかげでもあります。傑出したドラムギアのカップリングであり、マイニング機器に合わせたカスタムドラムギアカップリングのお気に入りであるのも不思議ではありません。

中国に拠点を置くRaydafonは、世界中のビジネスにあらゆる種類のカスタム微調整を提供しています。特定のサイズが必要ですか？終わり。余分な耐久性のために浸炭（または別の表面処理）が必要ですか？問題ない。そして、これはすべて競合する価格で提供されます。品質の角を切ります。このカップリングをセットアップに追加すると、機器の寿命が長くなり、全体的な効率が向上します。伝送システムのアップグレードを検討している重い産業企業にとって、それは確かで信頼できる選択です。

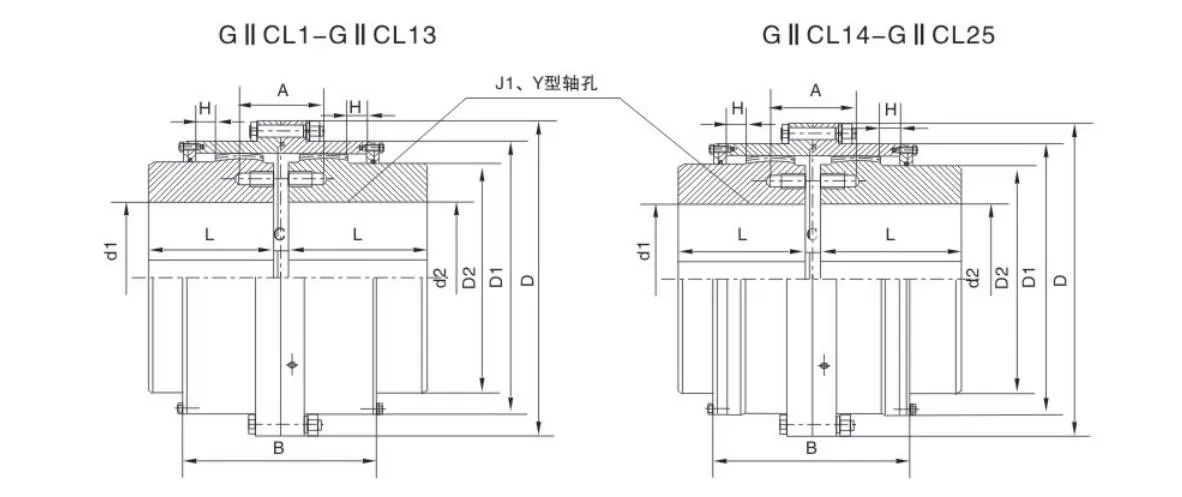

製品仕様

（1）慣性の品質とモーメントは、計算された近似です。

軸の長さの最小直径によって。

（2）D2≥465mmシールリングは、ゴムによってフェルトされた円形の表面によって採用されています。

（3）テーブル内の「*」とマークされた車軸穴のサイズは、DZの半分の結合にのみ適用されます。

（4）オリエンテーションに1E 30 'を補正することを許可します。

（5）放射状補償Δy=0.026Δa。

製品の利点

Raydafonの機械伝送コンポーネント製品ラインのコア製品として、GICLZドラム型のギアカップリングは、安定した電力送信を必要とするさまざまな産業シナリオで一貫して優れたパフォーマンスを示しています。この非常に好まれる柔軟なドラム型ギアのカップリングは、機器の動作効率を効果的に改善するだけでなく、シャフト接続のプロセスでさまざまな一般的な問題を正確に解決し、伝送システムの構成における多くの産業企業にとって好ましいコンポーネントになります。

トルク透過能力の観点から、GICLZドラム型のギアカップリングは非常に顕著なパフォーマンスを持ち、優れたハイトルクギアカップリングと呼ばれます。さまざまな重い負荷を簡単に処理でき、トランスミッション効率は99.7％になります。この優れたパフォーマンスにより、鉱業や冶金などの分野で低速および重荷の労働条件でかけがえのない役割を果たすことができ、これらの産業の安定した生産に信頼できる伝播保証を提供します。

さらに、GICLZドラム型のギアのカップリングは、ミスアライメントに適応する上で優れた能力を持ち、強力な高微分ギアのカップリングです。角度、radial、軸方向の不整列を効率的に補正できます。特に、その最適化された角度変位性能は、歯の表面接触条件を効果的に改善します。ストレートトゥースカップリングと比較して、独自のサービス寿命を大幅に延長し、摩耗を結合することによって引き起こされる機器のシャットダウンとメンテナンス時間を短縮し、生産システム全体の動作の連続性をさらに高めます。

耐久性が強く、メンテナンスコストが低いことも、レイダフォンからのこの結合の大きな利点です。これは、高強度で耐久性のある材料で作られており、操作中の低音と低振動を伴います。独自の摩耗率を下げるだけでなく、接続された機器の喪失を軽減します。化学産業や再生可能エネルギーなどの過酷な環境に適した産業用に使用するための信頼できる柔軟なギアカップリングです。機器のパフォーマンスに非常に高い要件を備えたこれらの分野では、安定したパフォーマンスをもたらし、企業が機器の運用とメンテナンスコストを削減するのに役立ちます。

さらに、GICLZドラム型のカップリングの設計は、設置の利便性と長期コスト管理を完全に考慮しています。そのコンパクト構造は、強力な負荷を負担する能力と組み合わせて、産業用具のカップリングとして効率的な動作性能を確保し、頻繁なメンテナンス介入なしに機器の長期連続運転をサポートできます。この設計コンセプトは、世界市場に高品質で交換可能なコンポーネントを提供するというレイダフォンのコミットメントと非常に一致しており、世界中の産業企業により費用対効果の高い伝送ソリューションをもたらしています。

製品の特性

Raydafonによって生成されたGICLZドラム型のギアカップリングは、基本的なパラメーターと寸法についてJB/ZQ標準に厳密に準拠しており、ギアカップリングのJB/ZQ4382-86技術仕様の要件を完全に満たしています。これは、産業用トランスミッション分野で非常に好まれる柔軟なドラム型のカップリングソリューションです。水平方向の同軸伝達シャフトを接続するために特別に設計されたこの結合は、実際の作業条件におけるシャフトの角の偏差と放射状変位に柔軟に適応することができます。また、シャフトの限られた軸方向の動きを可能にし、動作中の温度変化によって引き起こされるシャフトの熱膨張と収縮に簡単に対処するため、機器の安定した伝達の信頼できる保証を提供します。

GICLZドラム型のカップリングの最も顕著なデザインの特徴は、ドラム型の外部ギアスリーブ構造にあります。この設計により、結合の内部および外部の歯が最適なメッシュ状態を実現し、透過安定性を大幅に改善できます。結合は、中硬い歯の表面を備えた高品質の鋼で作られています。その固体材料と合理的な構造に依存すると、高性能のハイトルクドラム型ギアカップリングになり、優れた負荷をかける容量を誇り、産業シナリオで大量の送信ニーズを簡単に処理できるようになります。パフォーマンスをさらに向上させるために、歯の表面は硬化処理を受けるためにHRC≥56の硬度基準に達する可能性があります。硬化後、シャフティングに追加のバーデンを課すことなく、軽量の特性と低回転慣性を維持しながら、結合の負荷を負担する能力が大幅に向上します。

信頼性の観点から、GICLZドラム型のギアカップリングも優れたパフォーマンスを発揮します。高度な潤滑構造とシーリング成分が装備されています。良好な潤滑は歯の表面摩耗を減らすことができますが、高品質のシーリングは潤滑油の漏れや不純物の侵入を効果的に防ぐことができます。これにより、カップリングのサービス寿命が拡大するだけでなく、毎日のメンテナンスも簡素化されます。高感覚補償補償ドラム型ギアの結合として、その対称構造設計は、そのコンポーネントを優れた互換性のあるコンポーネントに延長し、部品のメンテナンスと交換をより効率的で便利にします。カップリングの動作線形速度が36 m/sを超えると、正確な動的バランス処理により、機器の安定した動作が保証され、高速操作が透過精度に影響を及ぼさない振動を回避します。

さまざまな機器の接続要件を満たすために、GICLZドラム型のギアカップリングは、タイプY、タイプZ1、タイプJ1などの複数のシャフトホールの組み合わせをカバーするさまざまなシャフトホール構成スキームを提供します。どのようなシャフト接続シナリオに関係なく、適切なインストール方法を見つけることができます。 Raydafonには、ギアカップリングの分野で包括的なレイアウトがあります。 GICLZタイプに加えて、GICL、GⅱCL、GⅱCLZ、NGCLを含む複数の一連の製品もあります。フルシリーズの製品マトリックスにより、Raydafonは工業分野の信頼できる柔軟なギアカップリングサプライヤーになり、その製品は、冶金、鉱業、化学工学、電力などのさまざまな産業の伝送システムで広く使用されています。

負荷をかける容量の比較の観点から、GICLZドラム型のギアの結合は大きな利点を示しています。同じ内側の袖の外径と最大カップリングの外径の条件下では、その荷重含有能力はストレートトゥースカップリングのそれよりも15％〜20％高く、よりコンパクトな設置スペースでより大きなトルクを送信できます。副整合の補償性能の点では、このドラム型のギアカップリングはさらに顕著です。放射状の変位がゼロの場合、その角度変位補正は1°30 'に達する可能性があります。これは、直線結合と比較して50％の改善です。シャフトアライメントの精度が理想的ではない労働条件でも安定して動作する可能性があります。さらに、同じモジュール、歯数、歯の幅の下で、ドラム型の歯の構造は、より大きな角度変位補正を実現でき、適応性はまっすぐな結合のそれをはるかに超えています。

GICLZドラム型のギアの結合のドラム型の歯表面設計は、内側と外歯の接触状態も最適化することができます。シャフトに角度変位がある場合、歯の表面へのエッジの押し出しを効果的に回避し、ストレス濃度を減らし、同時に歯の表面の摩耗抵抗と摩擦抵抗を高め、透過中のノイズを減らし、機器の維持間隔を延長し、維持効率を改善します。さらに、カップリングの外部ギアスリーブの両端は、ベル口の形を採用しています。この詳細な設計により、カップリングの設置と分解がより便利になり、機器の組み立てとメンテナンス中に人時間コストを節約できます。

99.7％に高いトランスミッション効率を備えたGICLZドラム型のカップリングは、世界中のストレートトゥースカップリングの好ましい代替手段となっています。 Raydafonには完全な生産システムがあり、各GICLZカップリングに完全な仕様があり、標準を満たしていることを保証でき、ユーザーに安定した信頼性の高い製品を提供します。効率的な産業用ドラム型ギアのカップリングとして、剛性と柔軟性の両方を備えていますが、弾力性がありません。したがって、振動の減衰とバッファリングを必要とする労働条件には適しておらず、アライメント精度のシャフトを厳密な要件を持つ機械装置でも使用できません。ユーザーは、実際の作業条件のニーズに応じて合理的な選択を行うことができます。

カスタマーレビュー

Tianjin Heavy Machinery Co.、Ltd。

数ヶ月間、私たちは工場の大規模な産業機器にRaydafonのGiclzドラムタイプのギアカップリングを設置しており、その実際のパフォーマンスは当社の期待をはるかに上回っています。このカップリングのドラムギアデザインは非常に実用的です。以前は、操作中は常に機器が常に顕著に振動していました。オペレーターは、大きな騒音と機械が「揺れ」と不満を言いました。このカップリングに置き換えた後、振動振幅は半分以上減少し、機器全体が着実にスムーズに動作します。さらに、その体は固体材料でできています。私たちのワークショップの機器は、一年中重い負荷の下で運営されており、一般的なルーチンとして10時間以上継続的に走ります。しかし、この産業の頑丈なGiclzドラムタイプのギアの結合は、私たちを失敗させたことはありません。歯の表面摩耗は非常にわずかであり、検査のために分解したときはまだほとんど新しいように見えます。インスタレーションも手間がかかりません。テクニカルチームの2人の人々が、指示に従って1時間以内に終了し、サードパーティチームを雇う必要はありません。言及する価値があるのは、Raydafonのカスタマーサービスです。以前、デバッグ中にドラムタイプのギアカップリングのインストールクリアランスについて疑問があったとき、オンラインでコンサルティングを行った後、エンジニアは即座に返信するだけでなく、詳細なデバッグビデオを送信しました。このサービスは非常に思慮深く、チーム全体がこの製品を高く認識しています。

⭐⭐⭐⭐⭐米国ニューヨークスティールワークスのメンテナンスマネージャー、ジェームズミッチェル

ニューヨークの工場では、レイダフォンのギクルツドラムタイプのギアカップリングは間違いなく「問題解決者」です。以前は、工場のスチールローリング装置は、騒音と振動の問題に長い間悩まされていました。特に高トルク操作中に、カップリングはドライブシャフトを駆動して「賑やかな」サウンドを作り、近くのワークステーションの従業員にノイズキャンセルヘッドフォンを着用させます。メンテナンス中、振動によって引き起こされる頻繁な成分の緩みも発見されました。このハイトルクジクルツドラムタイプのギアカップリングに置き換えて以来、状況は完全に改善されました。そのユニークなドラムギア構造は、操作中にストレスを巧みに分散させる可能性があり、コンプライアンス範囲内の機器ノイズを減らすだけでなく、振動によって引き起こされるコンポーネントの摩耗を最小限に抑えることもできます。そのインストールは非常に簡単です。私たちのメンテナンスチームは、交換の完了にあまり時間を費やしていませんでした。このような長い間それを使用した後、高強度のトルク荷重を処理するか、故障せずに機器の起動とシャットダウン中の衝撃に対処するかどうかは安定しています。現在、私たちは既存の機器でそれを使用し続けているだけでなく、Raydafonの産業騒音削減GICLZドラムタイプのギアカップリングを今後の新しい生産ラインに完全に採用することも計画しています。費用対効果と信頼性の点では無敵です。

⭐⭐⭐⭐⭐マリアゴンザレス、スペインのマドリッド産業グループのオペレーションディレクター

RaydafonのGiclz Drum-Type Gearのカップリングは、マドリード工場の生産運営に大きな助けとなりました！以前に使用した他のブランドのカップリングの最大の問題は、シャフトの不整合でした。しばらくの間動作した機器の後、カップリングは常にモーターシャフトと作業機シャフトから逸脱し、電力透過効率の低下と接続成分の頻繁な摩耗をもたらします。メンテナンスのためだけに、月に数回生産ラインをシャットダウンする必要がありました。このアンチミザリックのGICLZドラムタイプのギアカップリングに切り替えた後、そのドラムギアのデザインはこの問題点を完全に解決します。特定の範囲内での設置偏差を自動的に補正でき、シャフトシステムは、機器が長時間高速で動作する場合でも、正確なアライメントを維持できます。さらに、その衝撃耐性は優れています。生産ラインのスタンピング装置は、操作中に大きな衝撃力を生成し、この結合は常に着実に緩衝することができ、生産プロセス全体をスムーズかつ安定して動作させます。さらに重要なことに、メンテナンス頻度は以前と比較して3分の2減少しているため、生産ラインのシャットダウンによる損失が大幅に最小限に抑えられています。高負荷の産業シナリオでは、間違いなく信頼できる「必須」です。

Paris Mechanical Solutions、フランス、エンジニアリングマネージャー、Pierre Lefevre

パリ工場の機器にRaydafonのGiclzドラムタイプのギアカップリングを設置した後、動作効率と安定性の両方がより高いレベルに上昇しました。このカップリングのドラムギアデザインには、「柔軟性」が備わっています。機器の動作中の衝撃負荷を効率的に吸収するだけでなく、接続されたギアとベアリングの摩耗も減らすことができます。以前は、加工装置の脆弱な部分を毎月交換する必要がありましたが、現在は交換サイクルが3か月に延長され、消耗品のコストが大幅に削減されています。インストールプロセスも問題はありません。私たちのエンジニアは、マニュアルのGICLZドラムタイプのギアカップリングのインストールステップに従って、追加のデバッグを必要とせずに1時間以内にアセンブリを完了しました。これまで、カップリングの歯の表面は、変形や錆なしではまだ滑らかであり、その耐久性は私たちが使用した他のブランドよりもはるかに優れています。機器の信頼性と生産効率を追求する企業にとって、この産業用高効率のGICLZドラムタイプのギアカップリングは間違いなく優れた選択です。

Raydafonを選ぶ理由

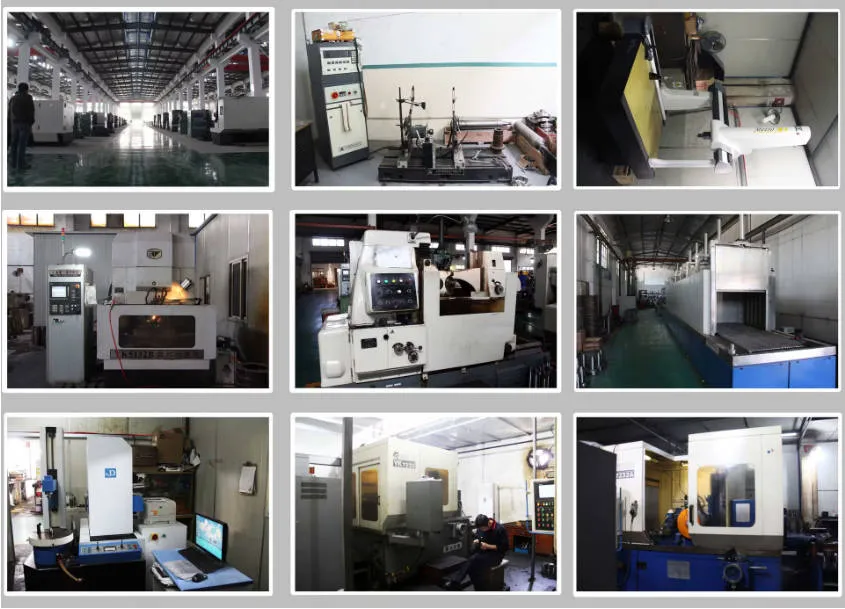

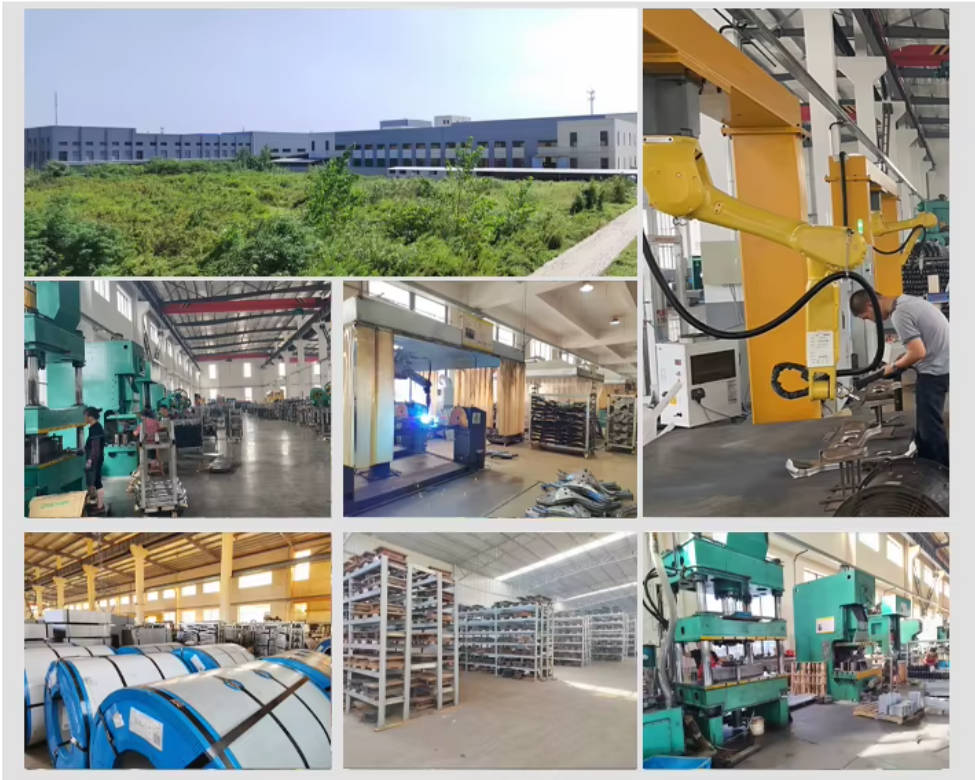

メカニカルトランスミッションコンポーネント業界に10年以上にわたって在籍していたレイダフォンは、2006年に「信頼できる伝送ソリューションを提供する」という明確な焦点で杭州でスタートしました。単に製品を製造するだけではありません。代わりに、さまざまなセクターの産業シナリオに合わせた実用的で高性能ソリューションを提供することに集中しています。長年にわたり、私たちは多くのクライアントの間で信頼できるギアカップリングメーカーとして確固たる評判を得ており、輸出ビジネスは着実に成長しています。私たちが国際的な基準に固執するすべての結合は、すべてのクライアントが完全な安心で当社の製品を使用できるようにするためです。

私たちと一緒に働いてきたクライアントは、Raydafonの傑出した強さが私たちのハイトルクギアのカップリングにあることを知っています。産業用サイトは、多くの場合、長いストレッチのために大量の荷重で装備が動作する厳しい環境です。当社のハイトルクギアのカップリングは、このような要求の厳しい条件を処理するように特別に設計されています。これらは、メンテナンスのための機器のダウンタイムを最小限に抑えながら、安定した効率的な電力伝達を可能にします。たとえば、重機に供給される柔軟なギアのカップリングを採用してください。生産中に耐久性のある高品質の材料のみを選択し、高度な業界のテクニックを採用します。これにより、当社の製品が一流のパフォーマンスを提供するだけでなく、長いサービスライフを誇ることが保証されます。 「低価格で低品質の」アプローチに頼ることはありません。代わりに、妥協のない品質とクライアントの費用対効果のバランスをとるよう努めています。そのため、堅牢な産業用具カップリングシステムを必要とする非常に多くの業界が、私たちとの長期的なパートナーシップを構築することをいとわない理由です。

さらに、レイダフォンは「オンデマンドカスタマイズ」の内と外を本当に理解しています。すべてのクライアントには、ユニークな機器、労働条件、トルク要件があります。私たちは、1つのサイズのすべてのソリューションを強制することはありません。代わりに、特定のニーズに基づいてテーラードギアカップリングソリューションを設計します。カスタム開発を必要とする標準モデルであろうと専門的なバリアントであろうと、当社の最新の製造施設とR＆Dチームは、デザインや生産からテストまで、あらゆる段階で厳格なチェックを実施しています。私たちは、すべての製品が国際的な認定を満たすことを保証するために、すべての段階のすべての段階で品質管理の範囲を維持しています。 Raydafonを選択するということは、ギアのカップリングを購入するだけではありません。また、継続的な技術コンサルティングサポートを提供しています。これは、質問がいつでもいつでも手を差し伸べることができます。このため、世界中のギアカップリングサプライヤーの間でしっかりした足場を維持しているのは、まさにそのためです。
