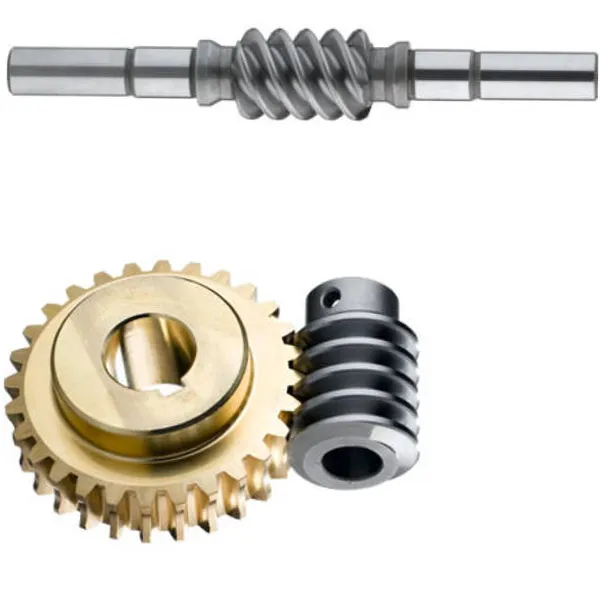

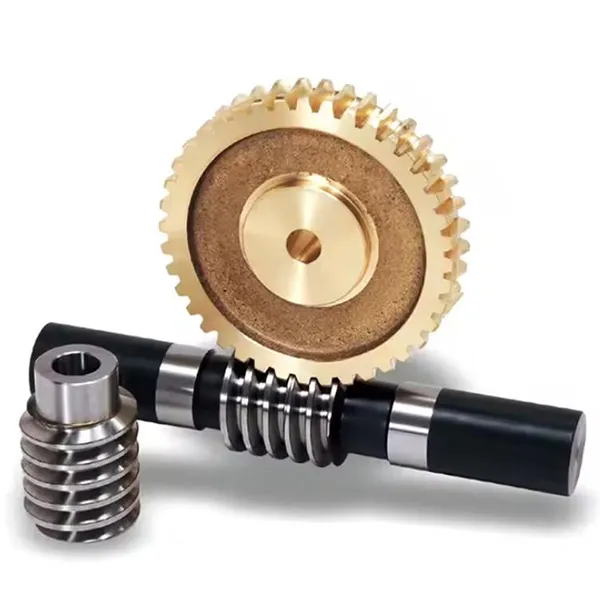

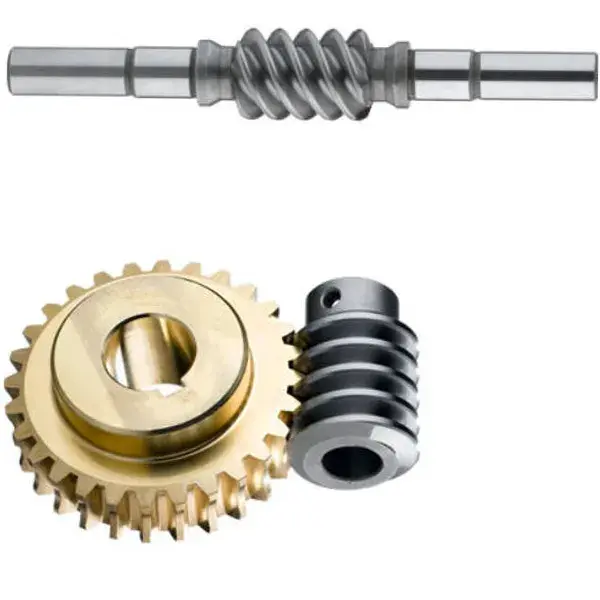

デュプレックスワームギア

製品仕様

デュプレックスまたはデュアルリードワームギアは、わずかに異なるモジュールと直径の商で設計された側面を備えたワームを備えており、各歯のプロファイルに明確なリード角を作成します。これにより、ワームの長さに沿って歯の厚さが徐々に増加し、糸の隙間が狭くなり、正確な反発制御が可能になります。

ワームホイールでは、異なるモジュールは、各フランクに一意の補遺変更係数とローリングサークル直径を生成し、明確なフロントとリアプロファイルを形成します。ただし、歯の厚さと隙間は、ホイールの円周の周りで一貫しています。

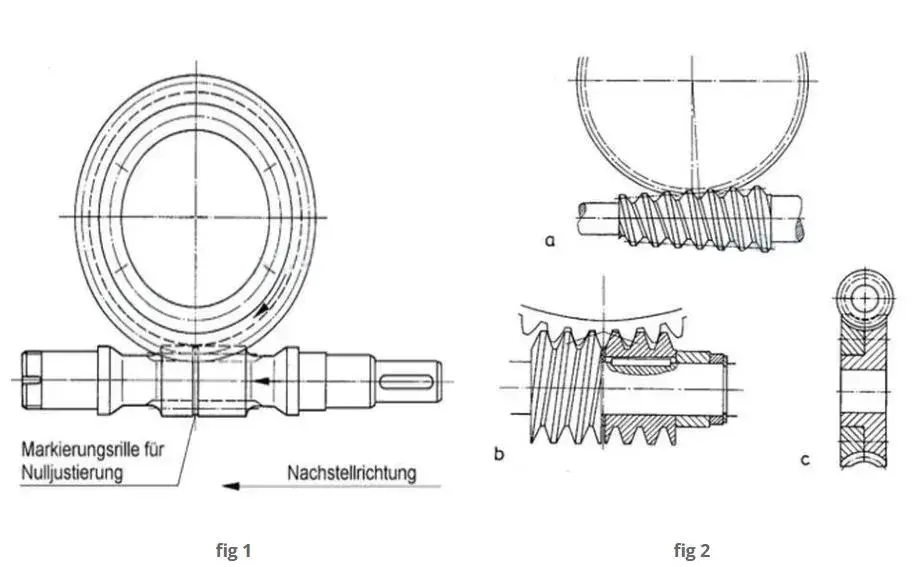

バックラッシュは、適切な歯の厚さをホイールに合わせて軸方向にシフトすることによって調整され、望ましいバックラッシュレベルを達成します（図1を参照）。この方法により、歯の接触やメッシュに影響を与えることなく、取り付け中に簡単で正確なバックラッシュチューニングと摩耗ギアの継続的な調整が可能になります。

代替のバックラッシュ調整方法は、次のことを意味します。テーパーワームを軸方向に移動する（図2a）;ワームを互いに比較して回転またはシフトできる2つの部分に分割します（OTTシステム、図2b）。または、ホイールを2つの調整可能なディスクに分割します（図2C）。

アセンブリ注意注意

Raydafon Duplex Wormsギアは、左側と右側に異なる歯の弾性率を持っているため、ワームギアは、設置中に正確に整列する必要があります。ここに覚えておくべきいくつかの重要なステップがあります：

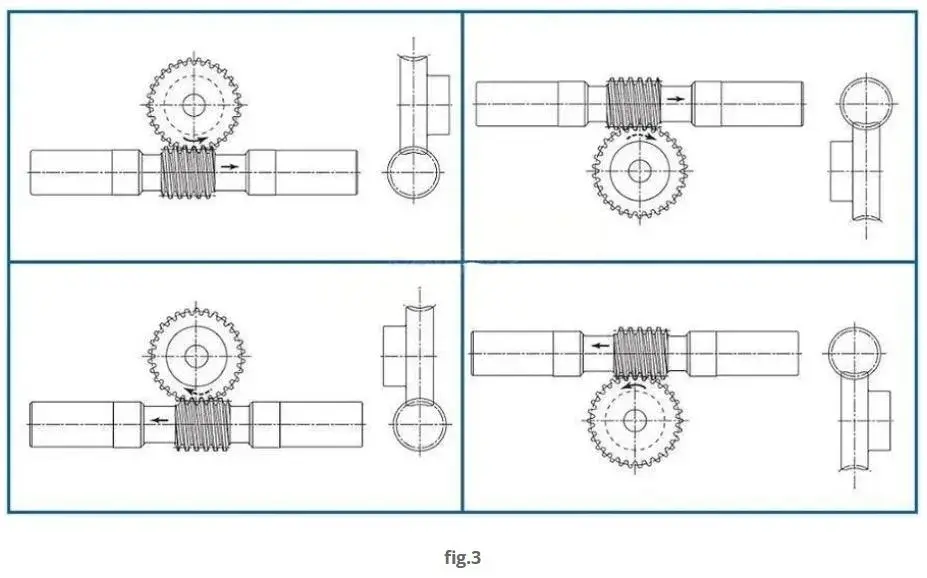

インストール前に、アセンブリの方向マークを確認してください。各ダブルワームギアとワームギアには矢印があり、これがインストール「コンパス」です。正面からインストールするときは、ワームギアとワームギアポイントの矢印が同じ方向にあることを確認する必要があります（図3を参照）。矢印の方向が逆転または誤って整合されている場合、ワームギアの中心距離が大きすぎて収まらないようになります。かろうじて取り付けられていても、ギアのメッシュに問題があり、歯がノックまたは詰まっているのにそれほど時間はかかりません。

参照位置の確認

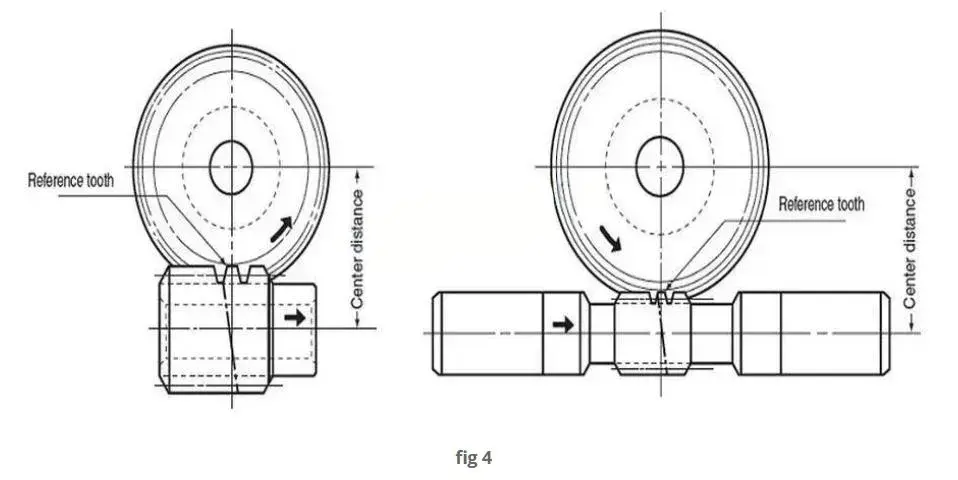

両溝（60°、深さ0.3 mm）が二重ワームの歯の先端周辺の周囲に参照歯をマークします。ギアセットは、この参照歯が指定された中心距離「A」でワームホイールの中心と整列すると、ほぼゼロのバックラッシュ（±0.045）を実現します（図4を参照）。

製品機能

中国の機械伝達の分野で長年にわたって確立されたメーカーであるRaydafonは、長い間、多くの機械製造業者の信頼できるサプライヤーであり、高品質の二重ワームギアを手頃な価格で提供することにより、独自の工場修士号を取得することで手頃な価格で提供しています。当社の製品は複雑な労働条件向けに設計されており、3つのコアの利点により、機器の操作がより心配できません。

デュアルモジュラス設計、より効率的なトランスミッション：Raydafonのデュプレックスワームギアは、機器に「デュアルエンジン」を設置するのと同じように、左右の歯の表面に異なるモジュリを使用します。高強度の銅合金ワームギアは、精密鍛造合金鋼ワームと一致しています。 8回の手動粉砕の後、噛みつきはきつくて滑りません。また、伝送効率は通常のワームギアの効率よりも20％高くなります。 Zhijiangのテキスタイル機械工場は、二重ワームギアを交換した後、機器のエネルギー消費量が大幅に減少したと報告しました。

2段のトランスミッション、高トルク、低ノイズ：ユニークな2段階の伝送構造は、二重ワームギアのトルクを2倍にし、ランニングノイズをさらに低く保ちます。重い工作機械の精密な微調整であろうと、大規模な運搬装置の連続動作であろうと、簡単に処理できます。広東省の食品加工工場では、機器は走るときに多くの騒音を発するのに使用されていましたが、製品に変更した後、ワークショップははるかに静かです。
