自動製造装置において精密歯車はどのような役割を果たしていますか?

自動化された製造ラインの静かで正確に振り付けされたダンスの中で、目に見えない力がすべての動きを動かします。ロボット アームはミリメートルの精度で関節動作し、CNC スピンドルは数千 RPM で回転し、コンベア システムは正確なタイミングでコンポーネントを搬送します。この機械的な交響曲の中心には、非常に基本的なコンポーネントがあるため、その存在がしばしば見落とされますが、そのコンポーネントが故障すると生産ライン全体が停止する可能性があります。精密歯車。これらは子供のおもちゃの単純で粗い歯の車輪ではありません。これらは数学、冶金学、製造の驚異を駆使して設計されており、ミクロン単位で測定される位置精度を維持しながら、巨大なトルクを伝達することができます。現代の自動化された製造におけるそれらの役割は、単に機能的なものではありません。それは可能になっています。これらは、生のモーター出力を産業オートメーションを定義する制御された正確な動きに変換する静かな主力馬です。

しかし、この文脈におけるプレシジョン ギアの役割とは正確には何でしょうか?これは、自動化システム全体の精度、速度、信頼性を構築する機械的基盤として機能します。精密ギアは、動力を伝達し、速度とトルクを変更し、そして最も重要なことに、穴あけ、フライス加工、組み立て、ピックアンドプレース操作などの作業に必要な正確な角度位置を提供します。これらがなければ、現代の製造業の特徴である再現性、高速性、高精度の生産は不可能です。この記事では、自動製造装置における精密歯車の多面的な役割について詳しく説明します。ギア形状の物理学、精度グレードの重要性、寿命を保証する材料科学、システム性能に対するギア選択の実際的な意味について探っていきます。実際のアプリケーション、技術仕様、歯車品質の経済的影響を検討することで、これらのコンポーネントが自動化された工場のバックボーンである理由を説明します。

目次

• 1. 自動製造における精密歯車の定義は何ですか?
• 2. 精密歯車はシステムの精度と再現性をどのように決定しますか?
• 3. ギアの形状と動力伝達の関係は何ですか?
• 4. 材料と熱処理はギアの寿命にどのような影響を与えますか?
• 5. 高性能精密歯車の重要な技術仕様は何ですか?
• 6. ギアの選択は総所有コストにどのような影響を与えますか?
• よくある質問 (FAQ)
• 結論: 自動化を推進する歯車

1. 自動製造における精密歯車の定義は何ですか?

精密歯車の役割を理解するには、まずそれが標準の汎用歯車と何が違うのかを定義する必要があります。自動化された製造の状況では、精度は贅沢ではありません。それは基本的な要件です。精密歯車は、その寸法だけでなく、その精度、つまり実際の形状が理論上の設計指定の形状とどの程度一致するかによって定義されます。これには、歯形、ピッチ、リード、同心度などの重要なパラメータが含まれます。高性能オートメーション システムでは、ギアが意図した形状から数ミクロンでもずれると、バックラッシュ、振動、位置誤差が発生し、システム全体のパフォーマンスが低下します。これが、「機能する」歯車と「機能する」歯車の違いです。

精密歯車の定義は、ドイツの DIN 規格や米国の AGMA (米国歯車製造業者協会) 仕様などの国際規格で成文化されることがよくあります。これらの規格は、歯車の精度等級の階層を定義します。たとえば、AGMA Q10 または Q12 は、優れた位置決め精度が要求されるアプリケーションに適した高精度ギアです。グレードは、総合複合誤差、歯間誤差、振れなどの包括的な測定値によって決定されます。これらのパラメータは理論上のものではありません。これらは、歯車試験機や三次元測定機 (CMM) などの特殊な歯車検査装置で直接測定されます。 Raydafon の工場はこれらの厳格な基準を遵守し、製造するすべての精密ギアが最新の自動化システムの厳しい要件を満たしていることを保証します。

自動化された製造環境では、精度の低い歯車を使用すると故障が発生します。小さな誤差 (ここでは数ミクロン、あそこでは数秒角) の蓄積は、常に目標を外れる機械、経路を正確に繰り返すことができないロボット、またはびびりを誘発して表面仕上げを劣化させる主軸として現れる可能性があります。不合格部品、他のコンポーネントの磨耗の増加、コストのかかるダウンタイムなど、経済的な影響は重大です。対照的に、Precision Gear は、システムがその設計ポテンシャルを発揮できるようにするコンポーネントです。現代の製造業を定義する信頼性の高い高速動作に必要な機械的剛性、再現性、低バックラッシュを実現します。当社の工場は、この重要なニーズを満たす精密歯車製品の生産に特化しており、生産するすべての歯車の品質を保証するために高度な製造技術に投資してきました。

2. 精密歯車はシステムの精度と再現性をどのように決定しますか?

自動化された製造では、精度と再現性がパフォーマンスの 2 本の柱です。精度とは、工具やワークピースを正確に希望の位置に配置する機械の能力です。再現性とは、何度でも同じ位置に確実に戻る能力です。コントローラー、フィードバック システム、機械構造など、多くの要因がこれらの指標に寄与しますが、Precision Gear は基本的な決定要因です。歯車列の誤差は軸の位置の直接の誤差となります。これは、歯車列がモーターと負荷の間の機械的リンクであり、その形状の偏差が位置の偏差に直接変換されるためです。

歯車列における誤差の主な原因はバックラッシュ、つまり入力シャフトが固定されているときの出力シャフトの角運動です。バックラッシュはすべてのギアペアに固有ですが、精密な設計により最小限に抑えることができます。バックラッシの量は、歯形の設計、軸間距離、歯車の精度等級などに影響されます。標準的なギアには数分弧 (角度の単位) のバックラッシュがある可能性があり、これにギア比とアームの半径を乗じると、数十ミクロンの位置誤差が生じる可能性があります。精密歯車は、厳密に制御された歯形と最小限の振れにより、このバックラッシュを 1 秒角未満に抑えることができます。これは、数ミクロンの公差内で一貫して部品を生産する機械と、仕様を満たすのに苦労する機械との違いです。当社の工場の Precision Gear 製品は、バックラッシュを非常に厳密に制御して製造されており、最新の自動化システムに必要な高精度を実現しています。

システムの再現性は、歯車列にも同様に依存します。バックラッシュや周期的誤差のない精密ギア トレインを備えたシステムは、同じ位置に繰り返し戻るため、長期間の生産期間にわたって同一の部品を生産できます。これは、ロボットがコンポーネントをまったく同じ場所に何千回も配置する必要があるピックアンドプレイス システムなどのアプリケーションでは不可欠です。振れが大きいギアやギア比が変動すると、時間の経過とともにロボットの位置がドリフトし、組み立てエラーや無駄が発生します。高品質の精密ギアを選択することで、システム インテグレーターはモーターと負荷の間の機械的リンクに可能な限りエラーがないことを保証し、コントローラーとフィードバック システムがその潜在能力を最大限に発揮できるようにします。これが、Precision Gear が単なるコンポーネントではない理由です。これは自動化された製造プロセスを可能にする重要な要素です。

ギア精度の影響を説明するために、次のデータを考慮してください。 100:1 の歯車列を備えた長さ 1 メートルのアームを操作するシステムには、0.1 mm の位置精度が必要です。これは、ギアボックスの出力で必要な角度精度が約 1 秒角になることを意味します。 2 分角のバックラッシュを持つ標準ギアでは、アームの端で 12 mm 以上の誤差が生じます。バックラッシュが 1 秒角未満の精密ギアであれば、必要な精度が達成されます。この定量的な例は、望ましいシステム パフォーマンスを達成する上で、Precision Gear の選択が重要な役割を果たすことを示しています。

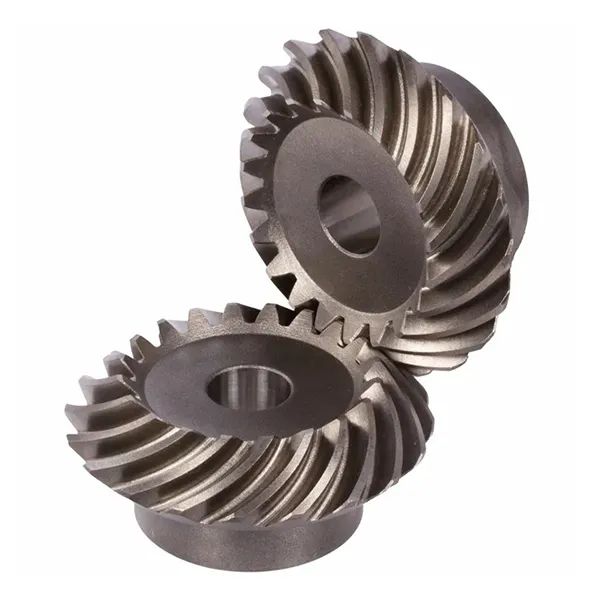

3. ギアの形状と動力伝達の関係は何ですか?

歯車の運動学的役割を超えてその構造的役割を検討するには、歯車の形状と動力伝達能力の関係を調べる必要があります。動力伝達は、ギアが処理できるトルク、回転速度、および故障することなく負荷に耐える能力の関数です。ギアの歯の形状 (プロファイル、圧力角、ねじれ角) は、耐荷重能力と効率を決定する上で基本的な役割を果たします。歯車の歯面の接触応力、歯元の曲げ応力、滑り速度はすべて形状に直接関係します。不適切に設計された歯の輪郭は、早期摩耗、孔食、または歯の破損につながる可能性があります。

インボリュート歯形は、歯車の回転時に角速度比を一定に維持できるため、精密歯車の標準となっています。圧力角は通常 20 度で、作用線とピッチ円の接線との間の角度を表します。圧力角が高くなると (例: 25 度)、歯が強くなりますが、ベアリングにかかる​​ラジアル荷重が増加します。はすば歯車のねじれ角により、よりスムーズで静かな動作が得られますが、軸方向の推力も発生するため、軸受システムで管理する必要があります。許容可能な効率と寿命を維持しながら、ギアペアがアプリケーションのトルクと速度の要件を確実に満たすためには、これらのパラメータを正しく選択することが不可欠です。当社の工場では、高度な設計ソフトウェアを使用してこれらのパラメータをモデル化し、特定の用途に合わせてギアの設計を最適化しています。

幾何学的パラメータに加えて、歯の表面仕上げも動力伝達において重要な要素です。表面がより滑らかになると、摩擦が低減され、発熱が低減され、ギアペアの効率が向上します。また、マイクロピッチングのリスクが軽減され、ギアの疲労寿命が向上します。最新の研削プロセスでは、Ra 0.4 μm 以上の表面仕上げを達成できます。これは、高性能アプリケーションに不可欠です。ギア素材の熱処理も動力伝達にとって重要です。柔らかすぎるギアは負荷がかかると変形し、硬すぎるギアは脆くなる可能性があります。正しいケース硬度とコア硬度は、アプリケーションの負荷と速度要件によって決まります。当社工場の Precision Gear 製品は、最大の動力伝達能力と寿命を確保するために、最適化された表面仕上げと熱処理で製造されています。

以下の表は、ギアの形状と主要な性能パラメーターの関係を示しています。

4. 材料と熱処理はギアの寿命にどのような影響を与えますか?

精密歯車の寿命は、その幾何学的精度だけで決まるわけではありません。それは、その素材とその素材に施される熱処理の機能でもあります。ギアの材料は、加えられる荷重に対処するのに十分な強度、破損に耐えるのに十分な靭性、および数百万回のサイクルにわたってその形状を維持するのに十分な耐摩耗性を備えていなければなりません。精密歯車の最も一般的な材料は、20MnCr5 や 18CrNiMo7-6 などの肌焼き鋼です。これらの鋼は、高い芯靱性と高いケース硬度の優れた組み合わせを提供します。浸炭などのプロセスによってケース硬度が達成され、硬くて耐摩耗性の表面が得られます。ケースの下に保持されるコアの硬度は、衝撃荷重を吸収し、歯の破損に耐える靭性を提供します。

熱処理プロセスは微妙なバランスで行われます。ケースが浅すぎるとギアの磨耗が早くなります。ケースが深すぎるとコアが脆くなりすぎる可能性があります。正しい硬化深さと硬度は、ギアの形状、適用される荷重、およびギアの予想寿命によって決まります。このプロセスは、目的の冶金構造を達成するために慎重に制御されます。当社の工場は、最新の機器とプロセス制御を使用して、精密ギアコンポーネントの熱処理に関する専門知識を開発し、当社のギアが自動製造の厳しい要件を確実に満たすようにしています。このプロセスには、浸炭または浸炭窒化を行ってケースを作成することが含まれます。ケースを硬化するための焼き入れ。硬化したケースの脆さを軽減するために焼き戻しを行います。その結果、最新の自動生産ラインの高い応力と高いサイクル数に耐えられるギアが誕生しました。

材料の選択と熱処理の重要性は、これまでの事例を見ればよくわかります。あるオートメーション システム メーカーは、ロボット パレタイザーのギアの故障率が高いことに遭遇しました。ギアの摩耗が早まり、バックラッシュが増加し、位置決め精度が低下していました。調査の結果、歯車はケースの深さと硬度が不十分な低級鋼で製造されていたことが判明しました。ギアは、ケース深さ 0.8 ～ 1.0 mm、ケース硬度 58 ～ 62 HRC の 20MnCr5 鋼製の精密ギアに交換されました。新しいギアの耐用年数は 5 倍長くなり、ギア関連のダウンタイムが効果的に排除されました。この例は、材料の選択と熱処理がシステムの信頼性に大きな影響を与える可能性があることを示しています。

以下の表は、さまざまな歯車鋼の材料特性の比較を示しています。

5. 高性能精密歯車の重要な技術仕様は何ですか?

精密歯車 のパフォーマンスを定量化するには、エンジニアは一連の包括的な技術仕様を評価する必要があります。これらのパラメータはオプションではありません。それらはギアの能力を定義し、特定の用途への適合性を決定します。歯車が自動製造システムの厳しい要件を確実に満たすためには、これらの仕様の詳細な分析が不可欠です。重要な仕様には、歯車の精度等級、バックラッシュ、振れ、歯形誤差、および表面仕上げが含まれます。これらの各パラメータはギアの性能に影響を与えるため、特定のシステムのギアを選択する際にはすべてを考慮する必要があります。

精度等級は、歯車の品質を測る最も基本的な尺度です。前述したように、これは AGMA や DIN などの規格によって決定されます。 AGMA Q11 定格のギアは、ハイエンドのオートメーション アプリケーションに適した高精度ギアとみなされます。バックラッシとは、噛み合う歯間の遊びの量のことです。高い再現性が要求される用途には、バックラッシが低いことが不可欠です。振れは歯車の同心度の尺度であり、歯車の回転軸がその真の中心からどの程度ずれているかを表します。振れが大きいと、回転中にギアがぐらつき、周期的な誤差や振動が発生します。歯形誤差は、歯車の歯の実際の形状が理論上のインボリュート形状とどの程度一致しているかを示す尺度です。プロファイル誤差が大きいと変速比が変動し、速度変動や振動の原因となります。

歯形の表面仕上げも重要です。滑らかな表面により摩擦が軽減され、発熱が低減され、効率が向上します。また、マイクロピッチングのリスクが軽減され、ギアの疲労寿命が向上します。当社製高性能プレシジョンギヤの仕様レイダフォンテクノロジーグループ株式会社以下の表で詳しく説明します。

これらの仕様は任意ではありません。これらは、ギアの意図された用途を包括的に分析した結果です。たとえば、高速スピンドル用途で使用される歯車には、低速コンベアで使用される歯車よりも細かい表面仕上げと高い精度等級が必要な場合があります。当社の工場は顧客と緊密に連携して、特定の用途に必要な正確な仕様を決定し、Precision Gear がシステムのパフォーマンスと経済的要件に合わせて最適化されることを保証します。

6. ギアの選択は総所有コストにどのような影響を与えますか?

製造業務にとって、総所有コスト (TCO) はコンポーネントの価値の最終的な指標です。 TCO には、ギアの初期購入価格が含まれますが、設置、メンテナンス、そして最も重要なシステムのダウンタイムに関連するコストも含まれます。低価格の装置は最初は魅力的に見えるかもしれませんが、早期に故障した場合、交換コストと生産損失コストにより、節約できる額はすぐに小さくなってしまいます。高品質の精密ギアを慎重に選択することは、自動化システムの信頼性と生産性への投資となります。このセクションでは、初期コスト、メンテナンス コスト、ダウンタイムの間のトレードオフを検討しながら、ギア選択の経済性を検討します。

ギアの故障による直接的なコストは重大です。精密歯車が故障すると、生産ラインが停止します。このダウンタイムのコストは、業界や特定のアプリケーションによって大きく異なります。大量生産の自動車製造工場では、ダウンタイムにより 1 分あたり数万ドルのコストがかかる場合があります。半導体製造施設では、コストがさらに高くなる可能性があります。この状況では、ギアの交換コストはあまり問題になりません。生産損失のコスト、システムを修復するための人件費、および障害による品質問題のコストは、ギア自体のコストを 10 ～ 100 倍上回る可能性があります。高品質の精密ギアを選択することで、システム所有者は計画外のダウンタイムのリスクを軽減できます。ギアは、意図された耐用年数にわたって確実に動作する可能性が高く、生産を停止する致命的な故障のリスクを最小限に抑えます。

ギアに関連するメンテナンスコストも重要な要素です。高品質の精密ギアは、点検や交換の頻度を減らします。磨耗、孔食、歯の破損が起こりにくく、メンテナンスの必要性が軽減されます。対照的に、低品質のギアでは頻繁な検査、オイル交換、調整が必要となり、寿命にわたるメンテナンスコストが増加します。ギアの総所有コストは、初期購入価格、設置コスト、メンテナンスコスト、ダウンタイムコストなどのすべてのコストの合計です。高品質の Precision Gear は初期購入価格が高くなりますが、メンテナンスとダウンタイムのコストが低いため、総所有コストが低くなります。 Raydafon の工場では、競争力のある価格でありながら、お客様の総所有コストを最小限に抑えるように設計された高品質の Precision Gear 製品を提供しています。

以下の表は、高品質の精密歯車と標準歯車の 5 年間の総所有コストの比較を示しています。

この簡略化された例は、Precision Gear の選択により、長期にわたる総所有コストがどのように大幅に削減されるかを示しています。 Precision Gear の高い初期コストは、メンテナンスとダウンタイムの節約によって十分に相殺されます。ギアの選択は単なる技術的な決定ではありません。それは経済的なものです。初期価格だけではなく総所有コストに注目することで、システム インテグレーターは製造業務の収益性を向上させる意思決定を行うことができます。

よくある質問 (FAQ)

質問 1: 精密歯車と標準歯車の違いは何ですか?

回答: 精密歯車は、バックラッシュ、振れ、歯形誤差が少なく、より厳しい公差で製造されています。自動化システムにおいて優れた精度と再現性を実現します。標準ギアは公差が緩やかで、それほど要求の厳しい用途に適しています。標準的な歯車のバックラッシュは数秒角になる場合がありますが、精密歯車のバックラッシュは 1 秒角未満に抑えられます。 Raydafon Technology Group Co.,Limited の工場は、最高の業界基準を満たす精密歯車製品の生産を専門としています。

質問 2: バックラッシュは自動化システムのパフォーマンスにどのような影響を与えますか?

回答: バックラッシュとは、歯車の噛み合い間の遊びのことです。入力軸を回しても出力軸が動かない不感帯が歯車列に生じます。これにより、特に方向反転時にシステムの精度と再現性が低下します。ロボット アームでは、バックラッシュにより目標位置がオーバーシュートまたはアンダーシュートする可能性があり、組み立てエラーが発生する可能性があります。

質問 3: 精密歯車の寿命を決定する要因は何ですか?

回答: 精密歯車の寿命は、材料の品質、熱処理、表面仕上げ、潤滑、および動作条件 (負荷、速度、温度) などの要因の組み合わせによって決まります。適切に設計され、高品質の材料で作られ、適切に熱処理されたギアは、長い耐用年数を持ちます。定期的なメンテナンスと適切な潤滑により、ギアの寿命をさらに延ばすことができます。

質問 4: オートメーション システムに適した精密ギアを選択するにはどうすればよいですか?

回答: 適切な精密ギアを選択するには、必要なトルク、速度、精度、ギアが動作する環境などのシステム要件を詳細に分析する必要があります。ギアは、モーターやシステムの他の機械コンポーネントと互換性がある必要もあります。 Raydafon Technology Group Co.,Limited のチームは、専門家の指導と技術サポートを提供し、選択プロセスを支援します。

質問 5: Precision Gear の故障の兆候は何ですか?

回答: 精密ギアの故障の兆候には、騒音の増加 (ギシギシ音や鳴き声)、振動の増加、精度の低下 (システムが正しく位置決めできない)、潤滑剤中の金属粒子の存在などが含まれます。これらの兆候を早期に検出すると、致命的な障害を回避し、ダウンタイムを最小限に抑えることができます。

結論: 自動化を推進する歯車

精密歯車 は、自動化された工場の影の隠れた英雄です。これは、精度、再現性、信頼性を構築するための機械的基盤です。 CNC マシニング センターの堅牢なギア トレインからロボット アームの精巧に作られたギアに至るまで、精密ギアは電気エネルギーを正確に制御された動きに変換する不可欠なコンポーネントです。私たちは、精密歯車の特徴である精度等級、バックラッシュ、材質と熱処理、表面仕上げについて調査してきました。また、動力伝達におけるその役割、総所有コストへの影響、用途に適したギアを選択することの重要性についても検討しました。

自動製造の将来には、さらなる精度、高速性、信頼性の向上が求められます。これらの需要を満たすために、新しい素材、新しい製造プロセス、新しいデザインが登場し、プレシジョン ギアは進化し続けます。しかし、プレシジョン ギアの基本的な役割は変わりません。それは、パワーと精度の間の機械的リンクを提供し、現代の工場を特徴付ける再現性の高い高精度生産を可能にすることです。私たち Raydafon Technology Group Co.,Limited は、この進化のパートナーであることを誇りに思っており、お客様の製造目標の達成を支援する高品質の Precision Gear 製品を提供しています。

精密歯車 のニーズを満たす信頼できるパートナーをお探しの場合は、ぜひお問い合わせください。当社の経験豊富なエンジニアのチームは、専門的なガイダンスと技術サポートを提供し、お客様の用途に適したギアの選択をお手伝いいたします。レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください精密歯車 の要件について話し合い、当社の製品がどのように自動製造装置のパフォーマンスと信頼性を向上させることができるかを確認してください。
