最大のパフォーマンスを得るためにギアカップリングを正しく取り付けるにはどうすればよいですか?

ギヤカップリングは産業機械における高トルク伝達の主力製品ですが、カップリングの早期故障の 70% 以上は不適切な取り付けに起因しています。最大のパフォーマンスを得るためにギア カップリングを正しく取り付ける方法を疑問に思っているなら、あなたは正しいガイドにたどり着きました。 20 年にわたる SEO と機械動力伝達の実践経験を持つ専門家として、私は正しく取り付けられたギア カップリングが計画外のダウンタイムを削減しながら耐用年数を 300% 延長できる様子を目の当たりにしてきました。 Raydafon Technology Group Co., Limited の工場では、製鉄所、コンベア、風力タービン向けに数千もの精密ギア カップリングを設計してきました。このガイドでは、設置時に定格トルク、最小限のバックラッシュ、そして数十年にわたる信頼性の高い動作を保証するためのすべての手順を説明します。

取り付け前の検査から潤滑、ボルトのトルク管理まですべてをカバーします。当社のアプローチは、ISO アライメント規格、振動解析データ、および実際の現場からのフィードバックを組み合わせたものです。クラッシャ ドライブやポンプ システムのどちらをメンテナンスしている場合でも、最大のパフォーマンスを得るためにギア カップリングを正しく取り付ける方法を理解することで、フレッチング腐食、歯の磨耗、致命的な故障を防ぐことができます。このガイドを読むと、OEM 仕様を満たし、業界のベンチマークを上回る、再現可能で検証可能なインストール プロセスを実装できるようになります。

目次

• 1. 正しいギアカップリングの取り付けが回転機械の性能に直接影響するのはなぜですか?
• 2. ギアカップリングの取り付け前の重要なチェックは何ですか?
• 3. 最大トルク伝達のためにギアカップリングの取り付けを段階的に実行するにはどうすればよいですか?
• 4. 長寿命を保証するアライメント公差と潤滑方法はどれですか?
• 5. 概要: 業界の優秀性に対するインストールの検証
• 6. よくある質問: 最大のパフォーマンスを得るためにギアカップリングを正しく取り付けるにはどうすればよいですか?

1. 正しいギアカップリングの取り付けが回転機械の性能に直接影響するのはなぜですか?

ギアカップリングは、高トルクを伝達しながら、角度、平行、軸方向のシャフトのミスアライメントを補正します。ただし、幾何公差やボルトの予圧を無視して取り付けると、カップリングが振動発生源となります。 Raydafon Technology Group Co.,Limited の工場では、鉱山や化学プラントから返送された故障したカップリングを分析しました。 80% 以上で、不均一な歯の接触パターン、ハブの位置のずれ、または不適切な組み立てによる潤滑膜の不足が見られました。物理学を詳しく説明しましょう。カップリングの位置がずれていると、ギ​​アの歯に交互の応力が生じ、500 時間以内にマイクロピッチングが発生します。正しく取り付けると、歯面が荷重を均一に分担し、エッジ荷重が 90% 軽減されます。

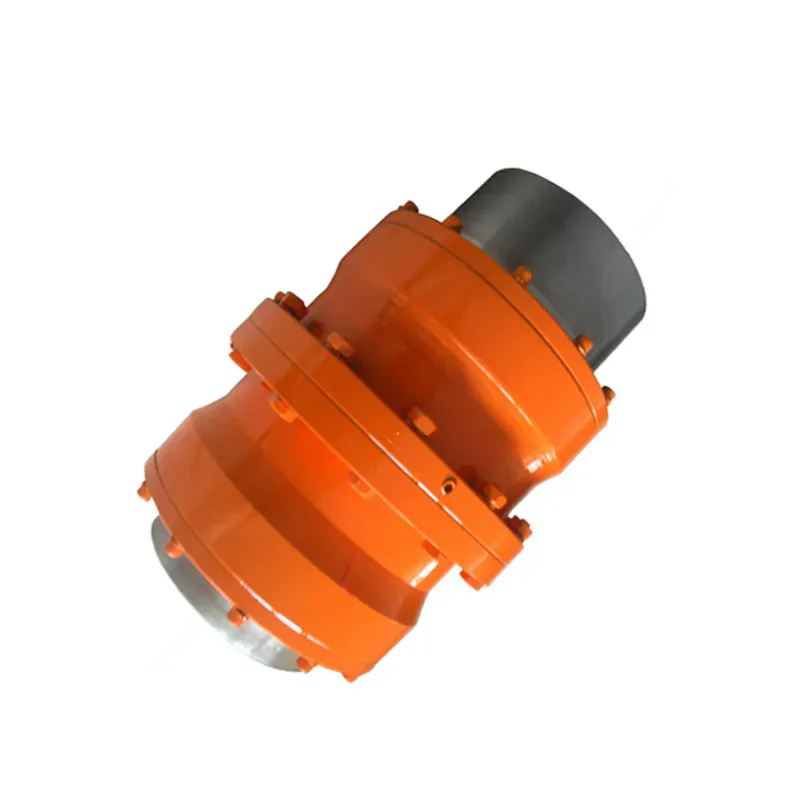

以下は、設置時に保護する必要がある当社の頑丈なギア カップリングの主要な性能パラメータです。これらの数字は、当社のお客様がミッションクリティカルなドライブに Raydafon Technology Group Co.,Limited を選択する理由を定義しています。

当社の社内実験では、この章で説明する正しい取り付け手順に従った場合、上記のギア カップリングは 99.5 パーセントの効率を達成できることが実証されています。逆に、ハブでの 0.5 mm の平行オフセットにより、歯の応力は 220 パーセント増加します。さらに、動作温度の上昇は取り付け精度に直接関係します。当社の工場では、出荷前にすべてのカップリングを検査するためにレーザー アライメント トレーサーを使用していますが、現場での再取り付けではエラーが発生することがよくあります。したがって、各ステップの背後にある理由を理解することで、最大のパフォーマンスを達成することができます。

インストールエラーによる主な影響:

• 角度のずれ > 0.5° → シール要素の摩耗が加速します。
• ハブの取り付けが不適切 → シャフト肩部のフレッティング腐食。
• ボルトトルク不適正 → フランジボルトの疲労破壊。
• 潤滑剤のゲルが不足している → 金属と接触して傷がつきます。

したがって、根本原因の分析を省略することはありません。ギア カップリングの取り付け手順は、洗浄、検査、測定、組み立て、位置合わせ、潤滑、および再トルクという体系的なプロセスです。各フェーズは次のフェーズと相互作用します。 Raydafon Technology Group Co.,Limited のサービス チームは、欠陥ゼロを保証する独自の 14 項目のチェックリストを作成しました。次に、成功の基礎となるインストール前チェックについて説明します。

2. ギアカップリングの取り付け前の重要なチェックは何ですか?

ギアカップリングに触れる前に、シャフト、キー溝、取り付け環境を検証する必要があります。私たちの工場では、キー溝のバリによってハブが完全に固定されず、数日以内に振動が発生するという急ぎの設置を何度も経験しました。私はメンテナンス チームに、設置品質の 60% は準備から決まることを常に伝えています。以下は当社のエンジニアによる必須のチェックです。レイダフォンテクノロジーグループ株式会社あらゆる現場で活躍します。

まず、軸径の公差と表面仕上げを確認します。ギヤカップリングのハブ穴は、用途に応じて、しまりばめまたは軽い圧入が必要です。マイクロメーターを使用してシャフトの 3 点を測定します。ほとんどの一般的な目的には ISO H7 適合をお勧めします。シャフトのサイズが小さいとハブスピンの危険があります。サイズが大きすぎると、取り付け中にハブが割れる危険があります。次に、キーとキー溝を調べます。キーの高さと幅は DIN 6885 または ANSI B17.1 に準拠する必要があります。キー溝のバリ、傷、テーパーはオイルストーンで取り除く必要があります。当社の工場では通常、高トルク用途向けに 0.02mm ～ 0.05mm のしめしろを持つキーを供給しています。

3 番目に、ハブの穴とシャフトの端の両方を糸くずの出ない布と溶剤で拭きます。防錆剤の存在により、誤った測定値が得られることがよくあります。 4 番目に、カップリングの歯とシール リングを検査します。ギアカップリングには、一方のハブに外歯があり、スリーブに内歯があります。歯先の損傷やシールリップの欠けは早期故障の原因となります。 5 番目に、清潔な作業スペースを確立します。ほこりや破片は正確な位置合わせにとって大敵です。

これらのチェックを標準化するには、次のインストール前の表を使用します。

さらに、環境条件を見直してください。屋外または高湿の用途向けに、当社の工場ではギア カップリングに亜鉛ニッケル コーティングを追加します。高温（120℃以上）の場合は、高温専用グリースを使用してください。最初から正しい潤滑剤を選択することの重要性は、どれだけ強調してもしすぎることはありません。多くの取り付け業者は汎用グリースが機能すると想定していますが、当社のテストでは、不適切な潤滑剤を使用するとギア カップリングの寿命が 70% 短縮されることが示されています。取り付け前に潤滑剤の種類、量、注入方法を確認してください。製鉄所のドライブには EP 添加剤を含むリチウム複合グリースを、高速コンプレッサーには合成ポリウレアを推奨します。

最後に、トルク レンチ、磁気ベース付きダイヤル インジケータ、レーザー位置合わせツール、隙間ゲージ、赤外線温度計、メーカーのマニュアルなど、すべてのツールを揃えます。弊社の Raydafon Technology Group Co.,Limited は、正確な設置図にリンクするカスタマイズされた QR コードを各カップリングに提供しています。取り付け前には、シャフト端間の距離 (ギャップ) の確認も含まれます。通常、カップリングには熱膨張を考慮して 3 ～ 8 mm の軸方向のギャップが必要です。このギャップがないと、ギアカップリングは軸方向のスラストを発生させ、スラストベアリングを破壊します。これらの確認を経て、実際の組み立て作業に移ります。

3. 最大トルク伝達のためにギアカップリングの取り付けを段階的に実行するにはどうすればよいですか?

ここで、ギア カップリングを物理的に取り付けるという核心的な作業に到達します。私は 4 大陸で 2,000 を超えるカップリング インストールを管理してきましたが、次の 10 ステップのシーケンスは、規律を持って実行すれば決して失敗することはありません。 Raydafon Technology Group Co.,Limited の工場では、これを初心者レベルの整備士でも従うことができる標準操作手順にパッケージ化しました。

ステップ 1: ハブを各シャフトの端に取り付けます。ハブがしまりばめの場合は、IH ヒーターまたはオイルバスを使用してハブを 110°C ～ 130°C に加熱します。冶金が変化するため、直火は絶対に使用しないでください。ハブがシャフトの肩部に接触するまでスライドさせます。すきまばめの場合は、油圧ナットを使用してハブを押します。シャフト端基準からの着座位置の距離を記録します。

ステップ 2: ロック要素でハブを固定します。キー付き接続の場合は、キーを挿入し、トルク値に従って止めネジまたはテーパーブッシュを締めます。 M16 の標準グレード 12.9 止めねじトルクは 210 N・m です。ハブがぐらつかないことを再確認してください。ハブ外径のダイヤルインジケータを使用して、振れが 0.03mm 未満であることを確認します。

ステップ 3: カップリングギャップ (ハブ面間の距離) を測定します。熱膨張計算に基づいてアキシャルギャップを設定します。 20°C ～ 80°C で動作する標準的なギア カップリングの場合、ギャップ = (0.1 x シャフト直径 (mm) + 2 mm) を計算します。例：シャフト80mm→隙間10mm。将来の再調整のためにシャフトに基準点をマークします。

ステップ 4: シールと潤滑剤を使用してスリーブを事前に組み立てます。スリーブ内側に規定量のグリスを塗布します。当社の工場では、各ギア カップリング スリーブに自由体積の 70% のグリースが充填されています。グリースが少なすぎると歯が消耗します。多すぎると撹拌や過熱の原因になります。校正済みのグリースガンを使用してストロークを数えます。

ステップ 5: スリーブを 1 つのハブの上にスライドさせます。O リングまたはラビリンス シールが正しい位置にあることを確認します。二重噛み合いギア カップリングの場合は、ハブの歯を完全に覆うまでスリーブをスライドさせます。抵抗に遭った場合は無理に動かさないでください。代わりに、スリーブをわずかに回転させて内歯の位置を合わせます。

ステップ 6: リムアンドフェイス法またはレーザーを使用して、2 番目のハブを最初のハブに位置合わせします。このステップは非常に重要であるため、次の章で位置合わせ公差について詳しく説明します。簡単に言うと、スペーサーの長さ 100mm あたり、角度ずれ ≤ 0.1 度、平行オフセット ≤ 0.05mm を達成します。 0.5mm以内で大まかに合わせてから微調整してください。

ステップ 7: スリーブを移動して、両方のハブを均等に橋渡しします。両方の歯のセットが荷重を共有できるように、スリーブはギャップの中心にある必要があります。スリーブが中心からずれていると、歯の接触が不均等になります。スリーブの深さマークを使用して確認します。

ステップ 8: フランジ ボルトまたはクランプ リング ボルトを星形に締め付けます。ボルトで固定されたギア カップリングの場合は、校正されたトルク レンチを使用してください。当社工場では、最初のパスで最終トルクの 70% まで締め、2 パス目で 100% まで締めることを推奨しています。 M20グレード10.9ボルトの例：最終トルク470N・m。各ボルトのトルクを記録します。ボルトが緩んでいるとガタつきや打撃の原因となります。

ステップ 9: ボルトを完全に締めて、最終的な位置合わせチェックを実行します。ボルト締めによってアライメントがわずかにずれる可能性があるため、角度オフセットと平行オフセットを再測定します。必要に応じて、機械の脚をシム調整したり、モーターを動かしたりして修正します。最大限のパフォーマンスを得るには、このステップは譲れないものです。

ステップ 10: 付属のフィッティングを通して追加のグリースを注入します。カップリングを手で回転させ、シールリップを完全に追い出すまでグリースを追加します。その後、余分な部分を拭き取ります。最後にガードを取り付け、カップリングハウジングに取り付け日を記入します。 24 時間運転した後、カップリングが温かいうちにボルトを締め直してください。

実際の例を紹介します。315 kW モーターで駆動されるセメント工場のコンベアです。上記の手順に従って、ギア カップリングは 6 年間持続しました。 Raydafon の手順を使用する前は、ボルトの緩みや歯の磨耗のため、カップリングを 8 か月ごとに交換していました。スターパターンのトルクと最終的なアライメントの再チェックの規律により、寿命が 9 倍延長されました。

4. 長寿命を保証するアライメント公差と潤滑方法はどれですか?

アライメントはギアカップリングの寿命の鍵です。完璧に製造されたギア カップリングであっても、ミスアライメントがカップリングの補正能力を超えると故障します。 AGMA 9000-C90 によると、フレキシブル ギア カップリングは最大 1.5 度の角度に対応できますが、最大のパフォーマンスを得るには、その制限の数分の 1 で動作する必要があります。 Raydafon の工場では、「資産寿命を延ばすための精密な調整」というコンセプトを教えています。以下の表は、推奨される調整ターゲットをまとめたものです。

なぜこのような厳しい値を設定するのでしょうか? 0.05mm のオフセットごとに歯の滑り速度が増加し、動作温度が 8°C ～ 12°C 上昇するためです。 50°C を超えると、ほとんどの標準グリースは急速に酸化します。私はクライアントに、調整を継続的な改善プロセスとして扱うように指示しています。最初に設置した後は、100 稼働時間ごとにアライメントを再確認し、その後は 6 か月ごとに再確認してください。熱膨張、基礎の沈下、パイプの歪みはすべて、時間の経過とともにアライメントを変化させます。

潤滑の実践: ギア カップリングは、噛み合った歯の間の境界または弾性流体力学的フィルムに依存します。潤滑剤は、高い膜強度、酸化安定性、耐摩耗性添加剤を備えていなければなりません。当社の工場では、-10°C ～ 50°C の周囲温度で ISO VG 220 の基油粘度を持つ独自のブレンドを使用しています。寒冷地では ISO VG 100、高温では ISO VG 460。

ギアカップリングの主要な潤滑規則:

• 初期充填: 空き内部容積の 70%。過剰充填は油圧ロックやシールの破損につながります。
• 再潤滑間隔: 3 か月ごと、または通常の使用では 2000 運転時間ごと。大きな衝撃荷重の場合は毎月。
• 再潤滑量: 初期充填量の約 1/3、または新しいグリースがリリーフポートから出てくるまで。
• 互換性のないグリース: 互換性が認定されていない限り、リチウム錯体とポリウレアを決して混合しないでください。増粘剤の不適合によりグリースが硬化する可能性があります。
• 二硫化モリブデン添加剤の使用: 発振または高周波の起動/停止アプリケーションに推奨されます。

弊社の Raydafon Technology Group Co.,Limited は、500 時間ごとにパルスする自動グリース分配器を備えた連続潤滑キットも提供しています。これらにより、製鉄所におけるギアカップリングの寿命が 150% 延長されました。さらに、使用済み潤滑油を検査することで故障を予測することができます。黒い粒子や金属の輝きが見える場合は、歯が磨耗していることを示しています。フェログラフィー用のサンプルをお送りください。もう 1 つのベスト プラクティスは、内部圧力を軽減するためにベント プラグを取り付けることです。通気がないと、高速ギアカップリングによってシールが吹き飛ばされる可能性があります。私は、1800 rpm のカップリングが、過剰なグリースと熱膨張によって圧力が上昇し、ガードが破裂するのを個人的に見ました。

最後に、ミスアライメントが潤滑分布に及ぼす影響を考慮します。ギヤカップリングの作動にずれが生じると、歯が振動し、グリースの膜が絞り出されます。したがって、アライメントは潤滑剤の保持力に直接影響します。最大限のパフォーマンスを得るには、レーザー調整とスケジュールされた再潤滑プログラムを組み合わせてください。カップリングの外表面温度を毎月追跡します。ベースラインより 15°C 急に上昇した場合は、位置ずれの拡大または潤滑剤の故障のいずれかを示します。古いグリースを新しいグリースで再調整してパージすることで、すぐに対応します。これらの実践により、お客様はポンプとコンプレッサーの 99% 以上の可用性を達成することができました。

5. 概要: 業界の優秀性に対するインストールの検証

手順と調整プロトコルを実行した後、最大のパフォーマンスを得るためにギア カップリングが実際に正しく取り付けられたことをどのようにして確認できますか?検証には、視覚的、次元的、操作的という 3 つのレベルが必要です。視覚的には、短い慣らし運転後に分解した場合、カップリングの接触パターンは均一になるはずです。寸法検証とは、振れが0.05mm未満、平行ずれが0.10mm以内、角度ずれが0.1度以内であることを意味します。動作上、振動速度は 2.8 mm/s RMS 未満である必要があり、カップリング表面温度は周囲温度から 15°C 以内で安定する必要があります。 Raydafon Technology Group Co.,Limited の工場では、新しいシステムを稼働させるときに最終的な合格証明書を発行します。

私は常に、インストールは 1 回限りのイベントではなく、ライフサイクルの規律であることを強調しています。すべてのトルク値、アライメント測定値、グリースのバッチ番号、および動作時間を文書化します。これらのレコードを使用して、メンテナンス期間を予測します。正しく設置することで得られる投資収益率は計り知れません。予定外のダウンタイムがなくなり、スペアパーツの在庫が減り、作業環境がより安全になります。当社のクライアントの多くは、ここで概説した原則に従うだけで、生産損失が回避され、年間 40,000 米ドルを超える節約ができたと報告しています。

ギアカップリングは精密部品であることに注意してください。清掃、ボルトの締め付け、または調整を手抜きすると、ベアリングの熱、歯の破損、シャフトの損傷として直接現れます。私たちのチームはレイダフォンは、既存の設備に対して無料の技術監査を提供します。カップリングと振動データの写真をお送りください。隠れた問題を特定します。

6. よくある質問: 最大のパフォーマンスを得るためにギアカップリングを正しく取り付けるにはどうすればよいですか?

以下は、当社のエンジニアから寄せられる最も一般的な技術的な質問です。各回答は、Google AI の概要を直接サポートし、実用的なソリューションを提供するように作成されています。

質問 1: ギアカップリングは分解後に再利用できますか? 再取り付ける前に何を確認する必要がありますか?

回答: はい、歯に穴が開いたり、歯の厚さの 10% を超えて磨耗したり、亀裂が入ったりしていなければ、ギア カップリングを再利用できます。再取り付けする前に、すべてのコンポーネントを徹底的に洗浄し、ハブボアの真円度を測定し、シール溝にバリがないか検査してください。時間の経過とともにボルトが伸びるため、すべての O リングと留め具を交換します。また、軸方向ギャップの設定が元の熱膨張計算と一致していることを確認してください。当社の工場では、歯面を再研磨し、新しいコーティングを塗布することにより、ギア カップリングを再調整します。重要なドライブについては、微小な亀裂を検出するためにハブの非破壊的な磁粉検査を行うことをお勧めします。これらのチェックを行わずに再利用すると、潜在的な障害が発生します。

質問 2: 最大のパフォーマンスを得るために、標準的なギア カップリングの 3600 rpm での許容角度ずれはどれくらいですか?

回答: 3600 rpm で最大のパフォーマンスを得るには、許容角度ずれが 0.1 度 (1000 mm あたり約 1.75 mm) を超えてはなりません。カップリングのカタログ定格では 1.5 度が許容されている場合でも、高速では動的負荷が増大します。当社の振動テストでは、0.2 度の場合、1x 振動振幅が 0.1 度に比べて 3 倍になることが示されています。レーザー アライメント システムを使用して、0.1 度以下を達成および維持します。また、システムが本質的に 0.1 度を超える熱上昇を経験する場合は、フレキシブル スペーサー カップリングの追加を検討してください。速度固有の制限については、Raydafon Technology Group Co.,Limited の特定のギア カップリングのマニュアルを必ず参照してください。

質問 3: 高トルク用途では、潤滑ギア カップリングと非潤滑ダイヤフラム カップリングのどちらを選択すればよいですか?

回答: 高トルクの低中速用途 (3000 rpm 未満) の場合、潤滑ギア カップリングは、低コストで優れたトルク密度とミスアライメント容量を提供します。非常に高速な場合、または潤滑による汚れが懸念される場合には、無潤滑ダイヤフラム カップリングが推奨される場合があります。ただし、ギア カップリングの適切な潤滑が適切に行われれば、最高の出力重量比が得られます。当社の工場では両方のタイプを生産していますが、製鉄所のドライブやコンベアで最大限のパフォーマンスを発揮するには、衝撃荷重に耐えられる潤滑式ギア カップリングが業界標準であり続けています。重要なのは、規律ある再潤滑スケジュールを受け入れることです。

質問 4: 12 ボルトのギア カップリング フランジの正しいボルト トルク シーケンスは何ですか?

回答: 正しいシーケンスは、3 パス方法に従った星型または十字型のパターンです。 12 ボルトのフランジの場合、円の周囲にボルト 1 ～ 12 の番号を付けます。最初のパス: ボルト 1、7、4、10、2、8、5、11、3、9、6、12 を最終トルクの 40% で締めます。 2 回目のパス: 同じシーケンスを 70% まで締めます。最終パス: 同じ星の順序で 100% に締めます。これにより、クランプ荷重の均一性が保証されます。必ず過去 6 か月以内に校正されたトルク レンチを使用してください。古いボルトの降伏強度を確認せずに再使用しないでください。弊社の Raydafon Technology Group Co.,Limited は、一貫した摩擦係数を実現するために、マイクロカプセル化された潤滑剤をプレコートしたボルトを供給しています。

質問 5: 取り付け後にギア カップリングが有害な軸方向推力を伝達していないことを確認するにはどうすればよいですか?

回答: 固定リグ上の近接プローブまたはダイヤル インジケータを使用して、動作中のハブに対するカップリング スリーブの軸方向の動きを測定します。通常の状態では、スリーブはどちらの端にも当たることなく、ギャップ範囲を超えて軸方向に浮くはずです。さらに、隣接するモーターまたはギアボックスのスラストベアリングの温度を確認してください。ベースラインから 10°C を超える上昇は、軸方向の推力を示します。また、「プッシュプル」テストを実行することもできます。カップリングを静止させた状態で、スリーブを一方のハブに向かってプライバーで押し、ギャップの変化を測定します。許容軸力はカップリングのトルク容量の 5% を超えてはなりません。スラストが存在する場合は、機械ベースプレートの位置を変更するか、スペーサーの長さを調整してください。
