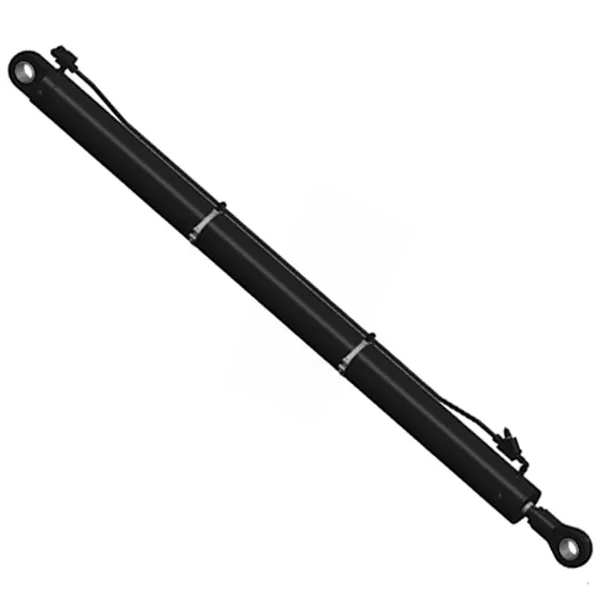

ストローク長は伸縮式油圧シリンダの選択にどのように影響しますか?

ダンプ トラック メーカーは、20 トンの荷台を 50 度の角度まで上昇させることができるシリンダーを必要としています。必要ストロークは1,200mmです。しかし、エンジニアが標準的な単段シリンダのサプライヤーから見積書を受け取ると、問題が明らかになります。ストロークが 1,200 mm の単段シリンダは、完全に収縮すると長さが 2,400 mm を超えます。トラックの荷台の下には入りません。これが古典的な理由です伸縮式油圧シリンダ存在する。伸縮シリンダーでは、順次拡張する複数の入れ子ステージを使用します。シリンダを完全に縮めるとコンパクトになります。完全に伸ばしたときのストロークは全段のストロークの合計となります。したがって、ストローク長は単なる性能パラメータではありません。これは、シリンダーが適合するかどうか、必要なステージの数、およびシリンダーが負荷の下でどのように動作するかを決定するパラメーターです。購入者にとって、ストローク長とシリンダの選択の関係を理解することは、適切な製品を指定するために不可欠です。

このガイドは、用途に合わせて伸縮式油圧シリンダを選択する必要がある調達エンジニアおよび機械設計者を対象に書かれています。ストローク長が段数、閉長、耐座屈性などシリンダの総合性能に与える影響について説明します。適切なシリンダーを指定するのに役立つ表と技術データを提供します。また、Raydafon Technology Group Co.,Limited の工場から詳細な製品パラメータも提供されます。ダンプ トラック、ゴミ圧縮機、高所作業車、油圧プレスのいずれを設計している場合でも、このガイドは、ストローク長とシリンダの選択について情報に基づいた決定を下すのに役立ちます。

目次

• 1. ストローク長とは何ですか? 伸縮シリンダにとってストローク長が重要なのはなぜですか?
• 2. ストローク長はどのようにして段数を決定しますか?
• 3. ストローク長さは閉塞長さ、設置スペースにどう影響しますか?
• 4. ストローク長は座屈抵抗にどのように影響しますか?
• 5. アプリケーションに適したストローク長を指定するにはどうすればよいですか?
• 6. 当社の工場からの主要な製品パラメータは何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. ストローク長とは何ですか? 伸縮シリンダにとってストローク長が重要なのはなぜですか?

ストローク長とは、シリンダロッドが完全に縮んだ位置から完全に伸びた位置まで移動する距離です。伸縮式油圧シリンダの場合、総ストロークは各ステージのストロークの合計となります。 2 段シリンダーの合計ストロークは 800 mm で、各段は 400 mm になります。 3 段シリンダの合計ストロークは 1,200 mm で、各段のストロークは 400 mm です。ストローク長は、シリンダのサイズと構成を決定する主なパラメータです。段数、仕舞寸法、重量、コストに影響します。一般的な伸縮シリンダのストロークと段数の関係を下表に示します。

でレイダフォンテクノロジーグループ株式会社, 当社の工場では、ストローク長が 300 mm ～ 3,000 mm の伸縮式油圧シリンダを製造しています。お客様の特定の用途要件に合わせてストローク長と段数をカスタマイズできます。当社のエンジニアリング チームは、プロジェクトに最適なストローク長とステージ構成を決定するお手伝いをします。

2. ストローク長はどのようにして段数を決定しますか?

伸縮油圧シリンダの段数は、全長と1段あたりの最大許容ストロークによって決まります。各ステージには最大ストロークがあり、ステージの長さと安定性に必要なオーバーラップによって制限されます。典型的なステージは、その長さの約 80 ～ 90% まで伸びることがあります。合計ストロークに複数のステージが必要な場合は、追加のステージが追加されます。段数はシリンダーの複雑さ、コスト、性能に影響します。段数が増えると、コンポーネント、シールが増え、潜在的な漏れ箇所が増えます。ただし、段数が増えると、特定のストロークにおける閉じた長さが短くなります。総ストロークとステージストロークと段数の関係は下表のとおりです。

当社工場では、必要なストロークに応じて最適な段数になるように伸縮油圧シリンダを設計しています。当社では高度な計算ソフトウェアを使用して、最適なステージの長さとオーバーラップを決定します。当社の目標は、利用可能なスペースに適合し、必要なストロークを提供し、負荷下でも確実に動作するシリンダを提供することです。

3. ストローク長さは閉塞長さ、設置スペースにどう影響しますか?

伸縮油圧シリンダの閉長とは、全段が完全に縮んだ状態でのシリンダの長さです。閉じた長さは、シリンダーが利用可能なスペースに収まるかどうかを決定するため、取り付けの際に重要です。ストロークが長くなるとシリンダも長くなりますが、その関係は線形ではありません。伸縮シリンダは、ステージが互いの内側に入れ子になっているため、比較的短い閉じた長さで長いストロークを実現できます。ストロークに対する閉じた長さの比率が重要な性能指標です。単段シリンダの閉じた長さは通常、ストロークの約 1.2 ～ 1.5 倍です。 2 段伸縮シリンダの場合、閉じた長さがストロークの 0.8 ～ 1.0 倍になる場合があります。 3 段シリンダの閉じた長さは、ストロークの 0.5 ～ 0.7 倍になる場合があります。以下の表は、さまざまなタイプのシリンダーの閉じた長さの比率を比較しています。

Raydafon の工場では、特定のストロークで可能な限り最短の閉じた長さを実現するように伸縮式油圧シリンダーを設計しています。当社では、必要な圧力定格を維持しながら各ステージの壁の厚さを最小限に抑えるために、高強度の材料と精密な製造を使用しています。これにより、より多くのストロークをより小さなパッケージに詰め込むことができ、当社のシリンダは設置スペースが限られている用途に最適です。

4. ストローク長は座屈抵抗にどのように影響しますか?

座屈は、伸縮式油圧シリンダ、特に長いストロークの場合、重要な考慮事項です。シリンダーが伸びるとロッドの有効長が長くなり、座屈抵抗が減少します。伸縮シリンダは、ステージが細く、荷重が複数の摺動面を介して伝達されるため、単段シリンダよりも座屈が発生しやすくなります。座屈抵抗は、各ステージの直径、ステージ間のオーバーラップ、およびシリンダー本体によって提供されるガイドによって異なります。所定のストロークにおいて、段数が多いシリンダでは各段の直径が小さくなり、座屈抵抗が減少します。したがって、ストローク長と段数は、必要な座屈安全率とのバランスをとる必要があります。以下の表は、典型的な 3 段シリンダの座屈抵抗に対するストローク長の影響を示しています。

当社の工場では、高度なコンピューター支援エンジニアリング (CAE) ソフトウェアを使用して、設計したすべての伸縮式油圧シリンダーの座屈解析を実行しています。各ステージの直径とオーバーラップを最適化し、シリンダーが座屈することなく必要な荷重に耐えられるようにします。また、シリンダ型式ごとの最大許容ストロークも案内しております。

5. アプリケーションに適したストローク長を指定するにはどうすればよいですか?

伸縮式油圧シリンダの適切なストローク長を指定するには、アプリケーション要件を体系的に評価する必要があります。最初のステップは、必要な移動距離を決定することです。これは、荷物が移動しなければならない距離です。 2 番目のステップは、利用可能な設置スペースを決定することです。これは、シリンダーが完全に収縮したときに使用できるスペースです。 3 番目のステップは、必要な力を決定することです。これはシリンダーが移動しなければならない負荷です。 4 番目のステップは、必要な座屈安全率を決定することです。これは座屈に対する安全マージンです。 5 番目のステップは、これらの要件を満たすシリンダー構成を選択することです。以下の表は、一般的な用途におけるストローク長の選択のガイドを示しています。

Raydafon では、工場がお客様と協力して、用途に適したストローク長とシリンダー構成を指定します。技術データ、計算、推奨事項を提供します。当社のエンジニアリング チームは、選択プロセスを支援し、承認のために詳細な図面を提供します。

6. 当社の工場からの主要な製品パラメータは何ですか?

次の表に、当社の伸縮式油圧シリンダの主要な製品パラメータを示します。これらのシリンダーは、ダンプ トラック、ゴミ圧縮機、高所作業車、油圧プレスなどの幅広い用途向けに設計されています。当社の工場では、特定の要件を満たすカスタムシリンダーを製造することもできます。

当社工場では、これらの仕様などを満たす伸縮式油圧シリンダを製造しています。ストローク、段数、内径、ロッド、取付部、シールなど、用途に合わせたカスタマイズが可能です。原材料の検査、工程内検査、出荷前の最終検査までを徹底した品質管理体制をとっています。当社の目標は、お客様の性能要件を満たす高品質の伸縮式油圧シリンダを提供することです。

7. よくある質問（FAQ）

質問 1: アプリケーションに必要なストローク長はどのように決定すればよいですか?

回答: 必要なストローク長は、負荷が移動しなければならない距離です。これは機構の形状によって決まります。ダンプ トラックの場合、ストロークは荷台を希望の角度まで上昇させるのに必要な距離です。高所作業車の場合、ストロークは作業台を希望の高さまで上昇させるのに必要な距離です。当社のエンジニアリング チームは、特定の用途に必要なストロークの計算をお手伝いします。

質問2: 伸縮シリンダは単段シリンダよりも長いストロークを実現できますか?

回答: はい、伸縮式油圧シリンダは、同じ閉じた長さの単段シリンダよりもはるかに長いストロークを実現できます。これは、格納時にステージが互いの内側に入れ子になるためです。 3段伸縮シリンダは、同じ閉長さの単段シリンダに比べて2～3倍のストロークを実現します。このため、伸縮シリンダは設置スペースが限られている用途に最適です。

質問 3: 利用可能なステージの最大数はいくつですか?

回答: Raydafon Technology Group Co.,Limited では、最大 5 段階の伸縮式油圧シリンダーを製造しています。最大段数は、必要なストローク、設置スペース、座屈要件によって決まります。段数を増やすと、より短い閉じた長さでより長いストロークが可能になりますが、複雑さとコストも増加します。

質問 4: ストローク長は伸縮シリンダのコストにどのような影響を与えますか?

回答: 伸縮油圧シリンダのコストは、ストローク長と段数に応じて増加します。ストロークが長くなると、より多くの材料とより精密な製造が必要になります。段階が増えると、より多くのシール、より多くの機械加工が必要となり、より多くの組み立て時間が必要になります。コストは圧力定格、材質、取り付け構成によっても異なります。当社の工場は、お客様の特定の要件に基づいて詳細な見積もりを提供します。

質問5: ストローク長はカスタマイズできますか?

回答: はい、特定のアプリケーション要件に合わせてストローク長をカスタマイズできます。各段の長さ、段数を調整することで、ご希望のトータルストロークを実現します。仕舞寸法、ボア、ロッド、取付部のカスタマイズも承ります。当社のエンジニアリングチームは、お客様と協力して、お客様の用途に最適な伸縮式油圧シリンダーを設計します。

8. 結論

ストローク長は伸縮式油圧シリンダの選択において最も重要なパラメータです。これにより、段数、閉じた長さ、座屈抵抗、およびシリンダーの全体的な性能が決まります。購入者にとって、ストローク長とこれらの要因の関係を理解することは、用途に適したシリンダを指定するために不可欠です。 Raydafon Technology Group Co., Limited の工場には、ストローク長が 300 mm ～ 3,000 mm の高品質の伸縮式油圧シリンダーを製造するための専門知識と設備があります。当社では、シリンダーが信頼性の高い性能と長寿命を実現するために、高強度の材料、精密な製造、厳格なテストを使用しています。

ダンプ トラック、ゴミ圧縮機、高所作業車、油圧プレスのいずれを設計している場合でも、要件について話し合うために、ぜひ当社にお問い合わせください。技術データ、サンプル、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の企業にとって信頼できるパートナーとなっています。

レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください伸縮式油圧シリンダの要件について話し合い、当社のシリンダがストローク長と性能のニーズをどのように満たすかを確認してください。
