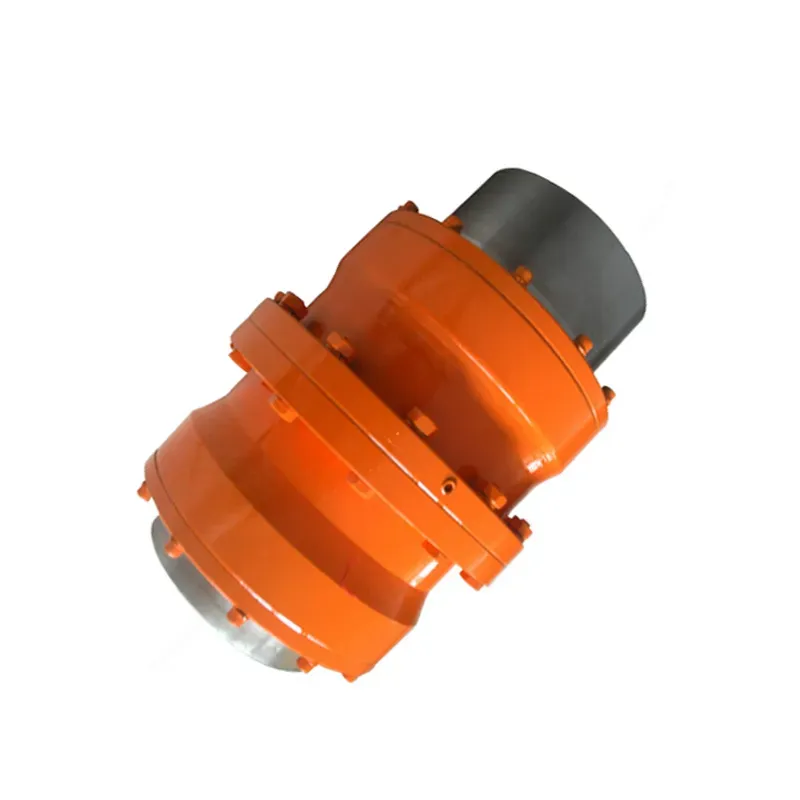

GIGLドラム形ギヤカップリングの交換

製鉄所の圧延スタンド、セメント工場の破砕機、鉱山コンベアなどの重機に、高トルクによって後退しないカップリングが必要な場合、Raydafon の GIGL ドラム形状ギア カップリングの交換品は、まさにその用途に合わせて構築されています。

何が目立つのでしょうか？ドラム型の歯。これらは単に電力を伝達するだけではなく、実際の使用における混乱を処理します。最大トルクは2000 kN・mに達し、ボアサイズは50mmから400mmまで対応し、角度のずれは最大1.5度まで許容されます。さらに、通常のカップリングではすぐに摩耗してしまう軸方向および半径方向のずれを補正します。当社は 42CrMo 高張力鋼で製造し、インボリュート ギアの歯を精密に研磨しているため、動力がスムーズに流れ、摩耗が低く抑えられます。重機用のギア カップリングや産業用の高トルク ギア カップリングを必要とする人々にとって、これが定番であるのも不思議ではありません。機械が強く押されても動き続けます。

このカップリングは丈夫なだけでなく、メンテナンスの面でも優れています。 ISO 9001 認証を取得しているため、品質が高いことがわかります。ギヤメッシュには潤滑剤が塗布されているため、ほこりっぽい鉱山やうだるようなセメント工場でも振動が軽減され、長持ちします。また、コンパクトなので、圧延機やコンベアドライブに設置しても大掛かりなプロジェクトにはなりません。そのため、鉱山機械用の耐久性のあるドラム ギア カップリングやカスタム ギア カップリングに最適です。お客様のセットアップのニーズに正確に適合するよう、サイズや表面処理を微調整します。

Raydafon の工場は中国にあるため、高品質と合理的な価格のバランスを保っています。当社はフリーサイズの部品を販売するだけではなく、お客様と協力してお客様の機械に適切なカップリングを提供します。ダウンタイムが減り、効率が向上し、重機を動かし続けるカップリングはありますか?それが私たちがお届けするものです。

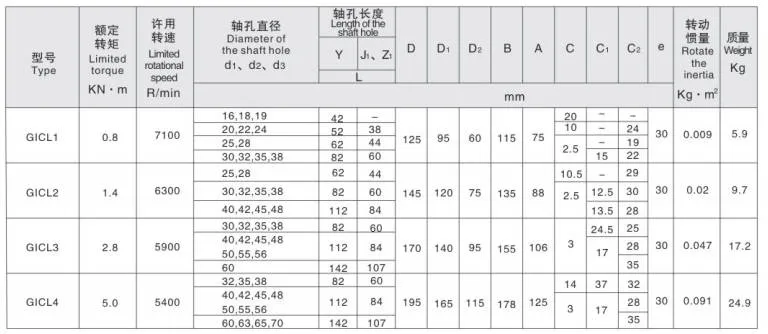

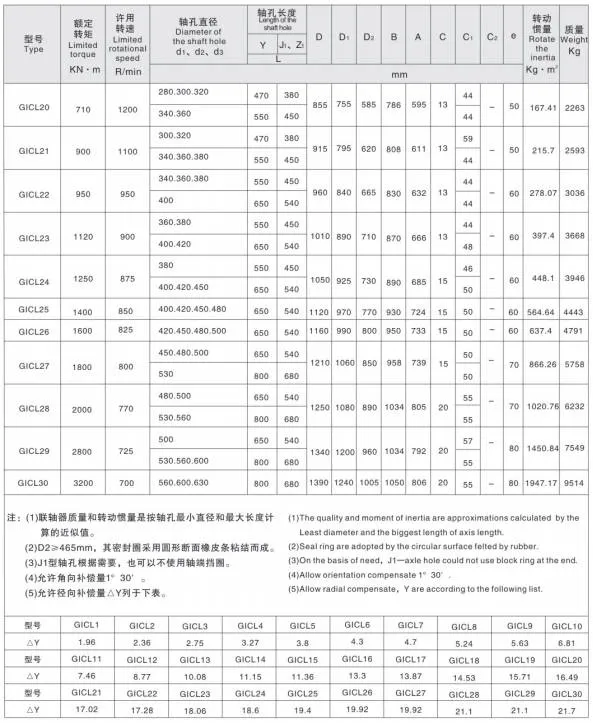

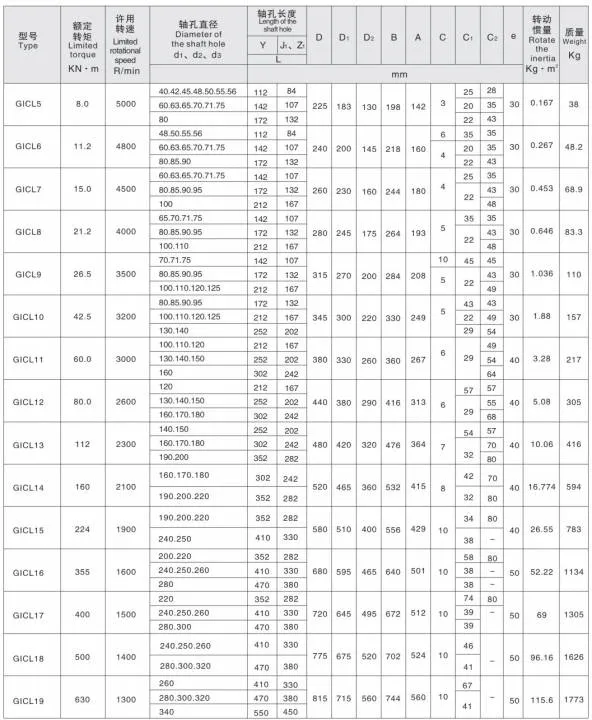

製品仕様

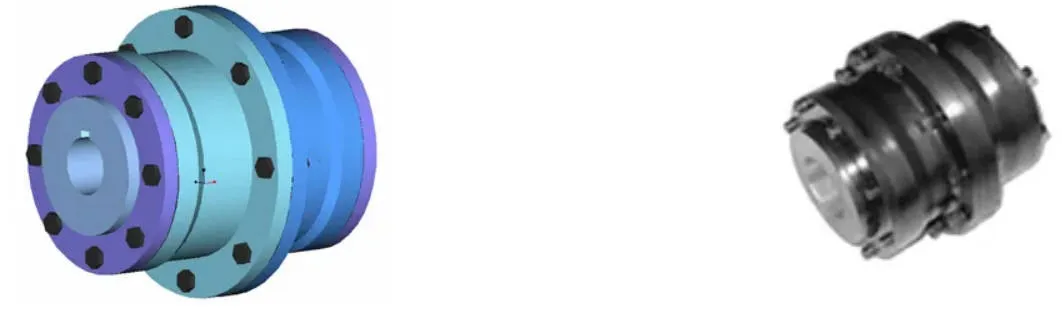

製品の特徴

GIGL ドラム形状ギア カップリングは、信頼性の高い動力伝達が交渉の余地のない厳しい産業シナリオ向けにカスタマイズされた、柔軟なギア カップリング システムの高性能オプションとして際立っています。この高度なドラム形状のギア カップリングが最有力候補となっているのは、高トルク伝達能力を維持しながら、角度のずれを効果的に処理できるためです。これは、ヘビーデューティ産業用セットアップの重要な要求です。直歯ギア カップリングと比較すると、GIGL モデルは耐荷重能力において優れています。同じ内側スリーブ外径と最大カップリング外径の条件下で、平均 15 ～ 20% の耐荷重向上を実現し、高負荷の GIGL ドラム形状ギア カップリング アプリケーションに最適です。

その最大の利点の 1 つは、角変位補正が強化されていることです。これは、シャフトが完全に位置合わせされていない可能性がある機器にとって重要な要素です。半径方向の変位がゼロの場合、直線歯のギア カップリングは 1° の角度変位しか処理できませんが、GIGL ドラム形状のギア カップリングはステップアップして最大 1°30 フィートまで許容できます。これは 50% の改善です。弾性率、歯数、歯幅が同じ場合でも、このカップリングのドラム型歯により、直線歯よりも多くの角変位に対応できます。これにより、GIGL ドラム形状ギア カップリングのミスアライメント許容差が大きな変革をもたらす鉱山機械や冶金機械など、高トルクのギア カップリング性能が求められる低速、高負荷の環境に最適です。

このフレキシブルギアカップリングのドラム形状の歯面も、内歯と外歯の間の接触を改善するという驚異的な効果を発揮します。これにより、角度変位があった場合のエッジの圧迫や歯の端での応力集中など、直線歯のカップリングによくある問題が解決されます。同時に、摩擦と摩耗が削減され、騒音レベルが低下し、メンテナンス間隔が延長されるため、企業は維持にかかる時間と費用を節約できます。もう 1 つの実用的な利点は、外歯スリーブのフレア形状です。これにより、内歯と外歯の組み立てと分解がはるかに簡単になり、GIGL ドラム形状のギア カップリングの取り付けに取り組むチームの日常の作業効率が向上します。

伝達効率に関して言えば、GIGL ドラム形ギア カップリングは 99.7% という驚異的な数字を達成しています。この数字は、製造業のコンベヤ システムから建設現場の重機に至るまで、産業用ギア カップリングの用途における信頼性を物語っています。これらの強力な特性のおかげで、GIGL のようなドラム形ギア カップリングは、特に耐久性のある GIGL ドラム形ギア カップリングの性能が必須の用途において、世界中で直線歯バージョンに大きく取って代わりました。外歯スリーブは滑らかな噛み合いを実現するドラム形状の歯を採用しており、高品質の鋼材を使用しており、歯面は中硬度で高荷重に耐えます。さらなる性能をご希望の場合は、歯面硬化処理（HRC≧56）を施し耐久性を向上させます。さらに、カップリングは回転慣性を低く抑える軽量設計になっており、速度と精度が重要な機器に最適です。

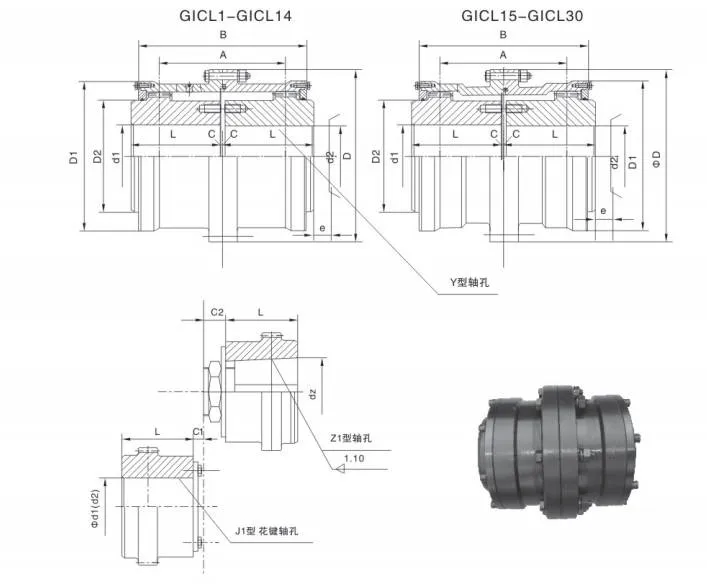

GIGLドラム形ギヤカップリングを長期間良好に動作させるために、信頼性の高い潤滑構造とシールが装備されており、耐用年数を延ばし、メンテナンスを簡単にします。対称的なデザインにより優れた互換性が確保されているため、必要に応じて部品を簡単に交換できます。周速36m/sを超える高速動作においては、ダイナミックバランシングを適用することで振動を防止し、安定した性能を確保します。軸穴形状にも柔軟性があり、Y、Z1、J1 タイプを組み合わせて、GIGL ドラム形ギヤカップリングを使用するさまざまな産業機械のさまざまな接続ニーズに対応します。信頼できるメーカーである Raydafon は、GICL、GIICL、GICLZ、GIICLZ、NGCL バリアントなど、GIGL を超えたあらゆる種類のドラム形状ギア カップリングを製造しており、すべて品質を保証する厳格な業界基準を満たしています。

このリジッド-フレキシブルカップリングには、コンパクトな構造、小さい回転半径、高い負荷容量、最高レベルの効率、低騒音、長いメンテナンスサイクルなど、多くの利点が詰め込まれています。特に、冶金 (圧延機)、鉱山 (破砕機)、吊り上げおよび輸送 (クレーン)、石油、化学、一般機械のシャフト トランスミッションなどの業界における低速で過酷な条件に適しています。これらすべての分野で、GIGL ドラム形ギア カップリングの堅牢性が発揮されます。ただし、剛性が高く、弾性がないため柔軟性があるため、振動の減衰や緩衝、非常に厳密な軸合わせが必要な機械、たとえば小さな振動でも性能に影響を与える精密機器などにはお勧めできません。
