風力タービンギアボックスの3つの重要なトランスミッション段階は何ですか？

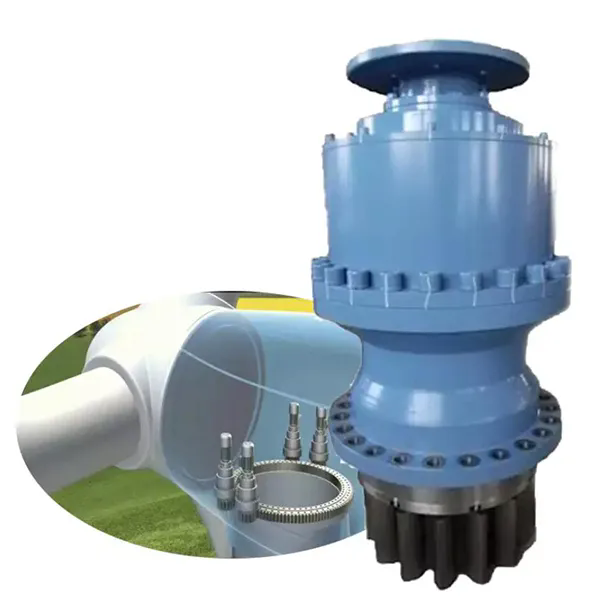

風力タービンギアボックス低速ローター回転を高速発電機入力に変換します。失敗すると、かなりのダウンタイムコストが発生する可能性があります。これらの複雑なコンポーネントを理解することは、単なる技術的な学習曲線ではありません。風力発電所の投資収益率を最大化することは重要です。主要なOEMとして、レイダフォン耐久性、精度、効率の最高水準を満たすために、すべてのギアボックスサブコンポーネントを設計します。現代風力タービンギアボックス3つの重要な伝送段階を単一のシステムに統合します。それらのそれぞれの機能と主要なコンポーネントを以下に示します。

1。プラネタリーギアステージ

関数：

6〜20 rpmの速度で、ローターシャフトからの高い入力トルク（最大6 mn・m）を処理します。

重要なコンポーネント：

サンギア：3〜5個の惑星ギアのサンギアにトルクを送信します。

惑星ギア：惑星キャリアに取り付けられたサンギアの周りを回転させます。

リングギア：内部歯を備えた固定外部ギア。

惑星キャリア：惑星ギアを中間シャフトに接続します。

2。中間平行シャフト段階

機能：ヘリカルギアを使用して、速度を10〜15倍上げます。重要なコンポーネント：

入力ピニオン：惑星ギアキャリアによって駆動されます。

中間ギア：モーションを高速ステージに送信します。

シャフト：高強度合金鋼、疲労耐性設計。

ベアリング：精密角接触ベアリング。

3。高速ステージ

機能：発電機の最終速度を1,500〜1,800 rpmに増加させます。

重要なコンポーネント：

出力ピニオン：ジェネレーターのカップリングに接続します。

潤滑システム：ジェットとスプラッシュ潤滑。

冷却回路：油間熱交換器。

風力タービンギアボックス重要なサポートシステム：
