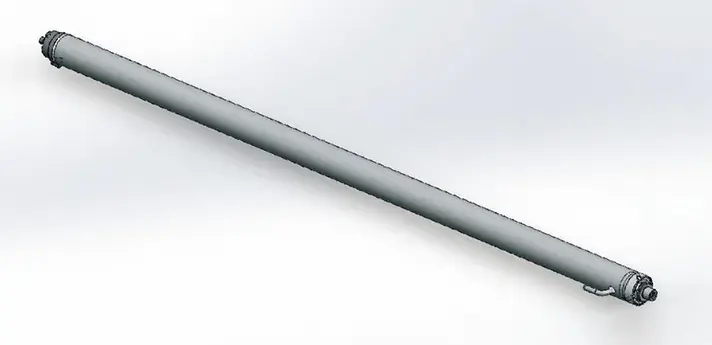

フォークリフトリフトシリンダー

Raydafon フォークリフト リフト シリンダーは、マストに取り付けられ、フォーク キャリッジを昇降させる垂直リフト コンポーネントです。適合するピストンと最適化されたシールリング構造を備えた高張力鋼から製造されています。標準モデルはボアΦ56~60mm、ロッドΦ45mm、ストローク1500~1505mm、使用圧力17.5~18.1MPaをカバーします。上級モデルには、フルストローク時の強い衝撃を防止する緩衝装置が組み込まれており、貨物とマスト構造の両方を保護します。電動およびディーゼルフォークリフトに対応。 N30M300 から A2A35M300 までの 5 つの標準モデル、OEM 向けにカスタムボアとストロークが利用可能です。 MOQ 50 ユニット、バルクリードタイムは 25 ~ 35 日です。フォークリフトのモデル、ストローク要件、数量を送信して見積りを依頼してください。
Raydafon・中国OEMメーカー

電動フォークリフトおよびディーゼルフォークリフト用のカスタムフォークリフトリフトシリンダー - 1500 mm ストローク、OEM 直接供給

フォークリフトリフトシリンダは、マストに取り付けられたフォークキャリッジを昇降させる垂直油圧シリンダです。 Raydafon は、適合するピストンと、オイル漏れと摩耗を軽減する最適化されたシール リング構造を備えた高張力鋼から製造しています。上級モデルには、フルストローク時の強い衝撃を防ぎ、壊れやすい貨物を保護し、マストの摩耗を軽減する緩衝装置が含まれています。

と互換性があります 電気とディーゼル
使用圧力 17.5~18.1MPa
内径ΦD Φ56~Φ60mm
ロッドΦd Φ45mm
ストロークS 1500~1505mm
単重 32.6~50kg
縦型と横型

リフトシリンダー vs チルトシリンダー — リフトシリンダーの実際の働き

縦軸

リフトシリンダー(この商品)

  • モーション垂直上下
  • 関数フォークキャリッジを上げ下げします
  • ストローク範囲1500~1505mm標準
  • 取り付けマストレールの内側に設置
  • バッファ装置上級モデルで利用可能
横軸

チルトシリンダー

  • モーション前傾と後傾
  • 関数マストとフォークの角度を変更します
  • ストローク範囲32~193mm
  • 取り付けマストベースピボットに取り付けられています
  • バッファ装置通常は必要ありません
フォークリフト チルト シリンダーを見る →

両方のシリンダーはリフトアンドプレイスサイクル中に連動して動作します。オペレーターはマストを傾けて荷物を平らにし、リフトシリンダーでキャリッジを上昇させます。同じ工場で製造された 2 つのシリンダーを適合させることで、油圧応答の一貫性が維持され、スペアパーツの在庫が簡素化されます。全範囲は次のとおりです。フォークリフト用油圧シリンダカテゴリ。

5 つの標準モデル — 全仕様表

5 つのモデルはすべて、同じ高強度鋼ボディと一致したシール リング構造を共有しています。フォークリフトのマストと設置距離に一致するモデルを選択するか、カスタム構築のために OEM 図面を送信してください。

図面番号 内径ΦD ロッドΦd ストロークS インストール。 L プレッシャー ポート 重さ
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18.1MPa G1/2 32.6kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18.1MPa M22×1.5 36kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17.5MPa M22×1.5 41kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18.1MPa G1/2 46kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18.1MPa M22×1.5 50kg

設置距離が合わないのですか? OEM 図面番号または物理サンプルを送信してください。 Raydafon はリバース エンジニアリングを行い、サンプルを作成し、同じ図面上でバッチを見積もります。他の移動機械で使用される幅広い油圧シリンダについては、「油圧シリンダカテゴリ。

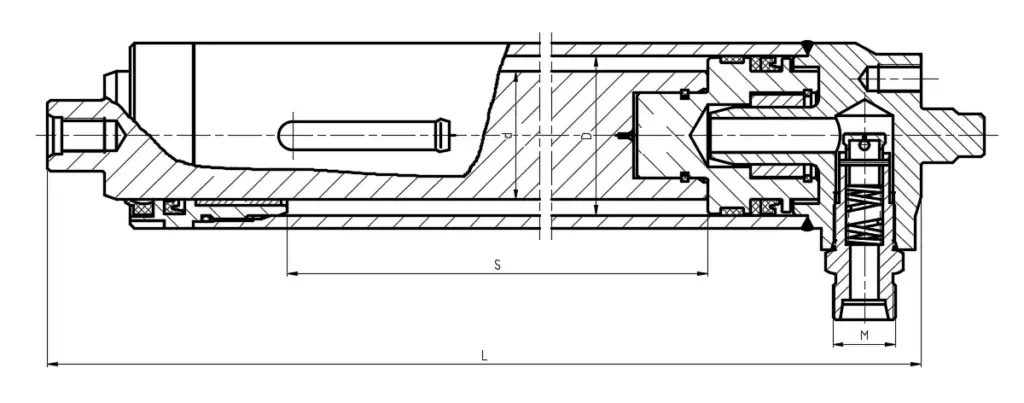

寸法図

Forklift lift cylinder dimension drawing
取り付けの概要 - 取り付けパターン、ボア/ロッドのインターフェース、およびポートの位置

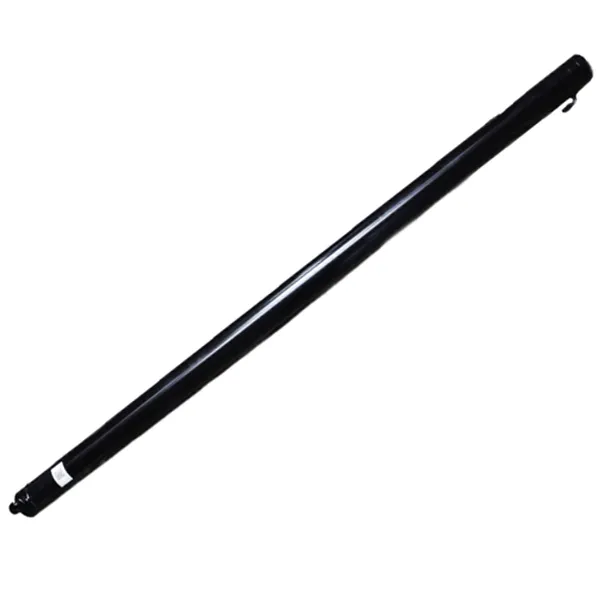

Forklift lift cylinder product detail
製品詳細 - シールリング構造とピストンアセンブリ
Forklift lift cylinder application photo
用途 — 作業中のフォークリフトのマストに取り付け
工学設計

シリンダ寿命を延ばす4つの設計ポイント

01

高強度スチールボディ

耐摩耗性と耐加工性は基本的な要件です。毎日サイクルを走行する頻繁に使用されるトラックでは、長時間使用してもシリンダー表面に目に見える磨耗はほとんど見られません。

02

適合するピストンとシールリング

ピストンの形状とシールリングの形状はセットで一致しています。シール リングの構造が最適化された後は、オイル漏れの故障が大幅に減少し、ある顧客はメンテナンスの頻度が約半分に減ったと言っています。

03

応答性の高いリフト制御

シリンダーはレバー入力に即座に反応します。オペレーターは、緊急の吊り上げ時には高速に移動することも、壊れやすい貨物の正確な位置決めのために速度を落とすこともできます。遅延やジャンプは発生しません。

04

上級モデルのバッファ装置

ストローク終了バッファーは、フォークがマストの上部に到達するとピストンを減速させます。強い衝撃や振動がありません。これにより、壊れやすい商品が保護され、マストの構造摩耗が軽減されます。

Raydafon フォークリフト リフト シリンダーの利点

  • A
    電動およびディーゼルフォークリフトに対応

    5 つの標準モデルでほとんどのフォークリフト マストをカバーします。 1658 mm ~ 1808 mm の設置距離は、一般的な倉庫や物流トラックに適合します。

  • B
    連続サイクル下でも安定した圧力

    定格17.5~18.1MPa。適合したピストンとシールのセットにより、頻繁な上下サイクルでも圧力がドリフトなく安定して維持されます。

  • C
    低オイル漏れ、低摩耗

    最適化されたシール構造により、ほこりの多い倉庫や湿気の多い環境での漏れを軽減します。メンテナンス頻度の低下により、運用コストが直接削減されます。

  • D
    バッファデバイス保護

    先進的なモデルはストロークの終わりにピストンを遅くし、壊れやすい貨物への強い衝撃を防ぎ、マストとシリンダー自体の摩耗を軽減します。

  • E
    OEMサポート

    フォークリフトのブランドとモデルまたは図面番号を送信してください。 Raydafon は、同じ図面上でカスタム バッチをリバース エンジニアリング、サンプリング、見積もりします。

  • F
    工場直送

    寧波にある Raydafon の自社工場で生産されています。メーカーとの直接取引により、アフターフォローも早く、バッチ品質も安定しています。

フォークリフトリフトシリンダーが使用される場所

倉庫の積み下ろし

コンテナの積み込み、パレットピッキング、棚の移動。応答性の高いリフト制御により、標準的なパレット荷重の処理が高速化されます。

工場の吊り上げ作業

重いまたは不規則な産業用荷物で、オペレーターが積み重ねる際にマスト上部の高さを細かく制御する必要がある場合。

港湾と物流の売上高

継続的な高サイクル環境。バッファ装置と低摩耗シールにより、シリンダーはシフトごとに数千サイクルにわたって作動し続けます。

アフターマーケットおよびスペアパーツ

人気のトラック モデル用の信頼性の高い OEM 同等のリフト シリンダーを必要とするフォークリフト ディーラーおよびアフターマーケット サプライヤー。在庫生産とカスタム生産の両方が可能です。

注文仕様書

互換性
電動およびディーゼルフォークリフト
使用圧力
17.5~18.1MPa
穴径
Φ56~Φ60mm
ロッド径
Φ45mm
脳卒中
1500~1505mm
設置距離
1658~1808mm
単重
32.6~50kg
ポート/インターフェース
G1/2、M22×1.5
バッファ装置
上級モデルでは衝撃のないフルストローク停止が可能
シーリング
シールリング構造を最適化し、オイル漏れと摩耗を低減
カスタマイズ
カスタムボア、ストローク、ポートタイプ、OEMパッケージ、プライベートラベル
MOQ
各モデル 50 個
バルクリードタイム
入金と図面の承認後 25 ~ 35 日
見積りベース
フォークリフトの型式とトン数、必要ストローク、接続口径、数量、搬送先ポート

注文が Raydafon を介してどのように進むか

01

アプリケーション概要

フォークリフトのブランドとモデル、トン数、必要なストローク、ポートサイズ、数量、目的地ポートを送信します。

02

モデルの選択

Raydafon は、標準モデル (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) が適合するかどうか、またはカスタム ビルドが必要かどうかを確認します。

03

サンプルと図面の承認

カスタムビルドの場合、Raydafon は OEM 部品をリバース エンジニアリングし、サンプルを作成し、購入者にボア、ストローク、設置距離、ポートの寸法を確認します。

04

ボディとロッドの機械加工

高張力鋼製シリンダーボディは公差に合わせてホーニング加工が施されています。ピストンロッドは研磨され、耐摩耗性を高めるために硬質クロムメッキが施されています。

05

アセンブリとバッファのチューニング

ピストン、シール、ガイドブッシュ、緩衝装置が組み付けられています。バッファストロークは、定格圧力で停止に衝撃がかからないように調整されています。

06

梱包と発送

シリンダーは、防錆油と保護エンドキャップ付きの木製ケースに梱包されています。パッキングリスト、請求書、検査報告書を添えて、海、空、速達で発送します。

ドキュメントと品質サポート

  • ✓
    材料証明書

    シリンダー本体とロッドの材質証明書、シールコンパウンドのデータシートが各出荷に同梱されます。

  • ✓
    圧力試験報告書

    各シリンダーは梱包前に定格圧力で圧力テストが行​​われます。漏れ、ストロークの滑らかさ、ポートのフィッティングが記録されます。

  • ✓
    寸法検査記録

    注文された仕様または顧客の図面に対して記録されたボア、ロッド、ストローク、設置距離およびポート寸法。

  • ✓
    輸出梱包

    木製ケースには防錆油と保護エンドキャップが付いています。大きなシリンダーのバッチをパレットに積み、海上輸送用にストラップで固定します。

よくある質問

フォークリフトリフトシリンダーとは何ですか?

フォークリフトリフトシリンダは、マストに取り付けられたフォークキャリッジを昇降させる垂直油圧シリンダです。油圧を垂直軸に沿った直線運動に変換するもので、チルトシリンダー、ステアリングシリンダーと並ぶフォークリフトの3大油圧シリンダーの1つです。

リフトシリンダーとチルトシリンダーの違いは何ですか?

リフトシリンダーは垂直に動き、フォークキャリッジの高さを制御します。チルトシリンダーは水平方向に動き、マストの前後角度を制御します。荷物を持ち上げたり、位置決めしたりする際には、両方が連携して動作します。 Raydafon は両方を製造しており、チルト シリンダーはサイトに個別にリストされています。

このシリンダーはどのくらいの作動圧力に対応できますか?

機種により使用圧力は17.5MPaまたは18.1MPaとなります。ボアとロッドの寸法はこの圧力範囲に適合しているため、シリンダーは連続的なリフティングサイクル下でも圧力を安定に保ちます。

どのような材質やシールが使われているのでしょうか?

シリンダーボディとピストンロッドは高張力鋼製です。シールセットには、最適化されたシールリング構造を備えた耐摩耗性コンパウンドが使用されています。この構造により、油漏れや摩耗が軽減され、粉塵の多い倉庫や湿気の多い環境での耐用年数が長くなります。

バッファデバイスとは何ですか?なぜそれが重要ですか?

Raydafon の先進モデルでは、シリンダーのストローク端に緩衝装置が付いています。フォークがマストの最上部に到達すると、バッファーがピストンの速度を低下させるため、激しい「カタカタ」音や振動は発生しません。これにより、壊れやすい貨物が保護され、マストやシリンダー自体の衝撃摩耗が軽減されます。

どのフォークリフトに対応していますか?

5 つの標準モデルは、一般的な電動およびディーゼル フォークリフトのアプリケーションをカバーします。設置距離の範囲は 1658 mm ~ 1808 mm であるため、ほとんどの標準マストに適合するモデルがあります。 OEM マストまたは古いトラックの場合、Raydafon はカスタムのボア、ストローク、設置距離をサポートします。

MOQとリードタイムはどれくらいですか?

MOQはモデルごとに50個です。一括リードタイムは、モデルの複雑さと注文数量に応じて、入金と図面の承認後 25 ~ 35 日です。

見積もりを依頼するにはどうすればよいですか?

フォークリフトのモデルとトン数、必要なストローク、ポートサイズ、数量、目的地のポートをお送りください。 Raydafon はモデルを確認するかカスタムビルドを設計し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。

カスタム フォークリフト リフト シリンダーを調達する準備はできていますか?

フォークリフトのモデルとトン数、必要なストローク、ポートサイズ、注文数量をお送りください。 Raydafon は標準モデルを確認するか、カスタムビルドを設計し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。
