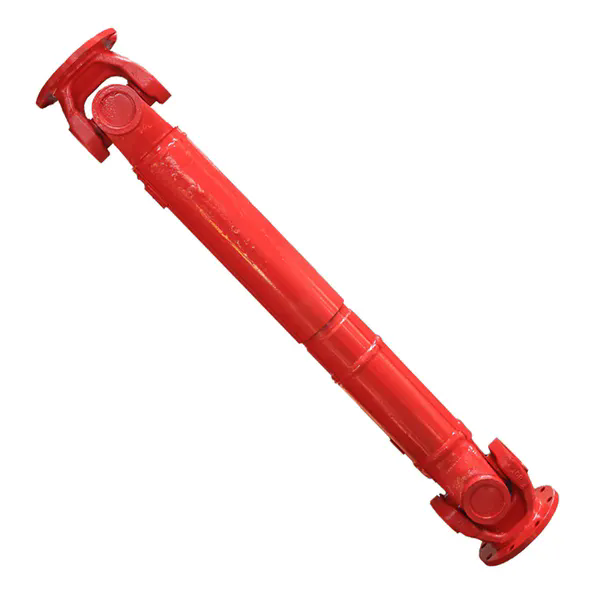

高強度ユニバーサルカップリングにはどのような材料が一般的に使用されていますか?

産業機械が極度の負荷下で信頼性の高いトルク伝達を要求する場合、高強度の材料を選択する必要があります。ユニバーサルカップリング安全性、寿命、パフォーマンスにとって最も重要な要素となります。高強度ユニバーサル カップリングは、角度のずれ、高トルク スパイク、過酷な環境に対処できるように設計されていますが、これらの機能は冶金組成に完全に依存します。当社は数十年にわたる製造経験の中で、合金鋼、析出硬化型ステンレス鋼、特殊ダクタイル鋳鉄などの材料が、降伏強度、耐疲労性、摩耗耐久性の最適な組み合わせを提供すると判断しました。適切な材料がなければ、たとえ最適なカップリング設計であっても早期に故障し、コストのかかるダウンタイムや安全上の危険を引き起こします。したがって、「高強度ユニバーサルカップリングに一般的に使用される材料」を理解することは、エンジニアが特定のトルク、速度、環境条件に適合するコンポーネントを選択することに直接役立ちます。

レイダフォンテクノロジーグループ株式会社 では、エンジニアリング チームが 50 を超える異なる合金をテストして、ユニバーサル カップリング コンポーネントの製造を改良しました。海洋掘削リグから頑丈な採掘コンベヤまで、当社のユニバーサル カップリング シリーズは、真空脱ガス 42CrMo4、ニトロニック 60、二相ステンレス鋼などの材料を利用しています。当社の工場は厳格な ASTM および DIN 規格に従っており、すべてのロットが硬度、衝撃強度、粒子構造の要件を満たしていることを確認しています。この包括的なガイドでは、詳細なパラメーター表、比較リストを示し、高強度ユニバーサルカップリング材料に関する最もよくある技術的な質問に答えます。新しいパワートレインを設計している場合でも、摩耗したコンポーネントを交換している場合でも、この EEAT 主導のリソースは、情報に基づいたデータに基づいた意思決定を行うのに役立ちます。

材料の選択が高強度ユニバーサル カップリングの性能を決定するのはなぜですか?

ユニバーサル カップリングは、独特の機械的環境で動作します。回転トルクを伝達し、一部の設計では最大 25 度の角度ずれに対応し、接続された機器からの衝撃荷重を吸収する必要があります。当社の工場では、降伏強度、伸び、硬度、疲労限界などの材料特性が、ねじり降伏、交差界面と軸受界面でのフレッティング摩耗、および疲労亀裂の発生という 3 つの主要な故障モードに直接影響を与えることを観察しました。たとえば、低炭素鋼を使用すると、最初はコストを削減できますが、周期的な荷重がかかると、カップリングがジャーナル クロスの塑性変形を起こし、致命的な破損につながります。したがって、当社のエンジニアリング チームは、産業用シリーズでは最小降伏強度が 650 MPa、ヘビーデューティー バージョンでは最大 1100 MPa の降伏強さを提供する材料のみを選択します。

以下は、Raydafon のユニバーサル カップリング バッチごとに評価される重要な材料特性です。

• 極限引張強さ (UTS)– 破断する前の最大トルクを決定します。当社の高強度ユニバーサル カップリングは、850 MPa ～ 1380 MPa の UTS 合金を使用しています。
• 疲労耐久限界– 回転曲げ疲労試験では、42CrMo4 が 480 MPa で 5 億サイクルを達成し、連続使用に最適であることが示されています。
• 表面硬度– トラニオンおよびベアリングレースの場合、かじりを防ぐために高周波焼入れ後に 58 ～ 62 HRC が必要です。
• 衝撃靱性（シャルピーVノッチ）– 北極用途の場合、-40°C で最小 40 J。当社の低温合金シリーズはこれを上回ります。
• 耐食性と耐摩耗性– 化学プラント向けに、17-4PH を備えた当社のユニバーサル カップリングは、316L と同等の耐孔食性を備えながら、2 倍の強度を備えています。

実際のところ、当社の工場は、真っ赤なスケールや大きな衝撃が頻繁に発生する製鉄所向けにユニバーサル カップリングを製造しています。独自の改良 4340 鋼を使用することで、標準的なカップリングにはない靭性と耐摩耗性の組み合わせを実現します。長年にわたる現場データを通じて、当社のお客様は、材料を最適化したユニバーサル カップリング設計に切り替えた後、耐用年数が 300% 延長したと報告しています。エンジニアリング チームは、材料選択の背後にある「理由」を理解していないと、コンポーネントの仕様が不足し、計画外のシャットダウンが発生する危険があります。したがって、次のセクションでは、サードパーティのラボによって検証された特定のグレード、その化学組成、および機械的パラメーターについて詳しく説明します。

当社のユニバーサル カップリングの製造に使用される上位 6 つの合金鋼は何ですか?

でレイダフォンテクノロジーグループ株式会社当社は、高強度ユニバーサル カップリング製品ラインのバックボーンを形成する 6 種類の高級合金鋼の在庫を維持しています。各グレードは、コスト、機械加工性、および最高のパフォーマンス指標のバランスを考慮して選択されます。当社の工場では、発光分光分析や超音波検査などの厳格な受入検査プロトコルを採用しています。以下に、これら 6 つの材料の詳細なパラメータを示します。これらはすべて、風力タービン、船舶推進シャフト、油圧プレスなどの要求の厳しい用途で実証されています。この表は、各合金の化学組成、機械的特性、および一般的な用途をまとめたものです。

これら 6 種類の中で、当社のベストセラーのユニバーサル カップリング シリーズは、その優れた硬化能力と幅広い入手性により 42CrMo4 を使用しています。ただし、極度の疲労耐性が必要な用途には、優れた破壊靱性を備えた 34CrNiMo6 を推奨することがよくあります。当社の工場では、過去 3 年間にこれらの合金から 50,000 個を超えるユニバーサル カップリングを製造しており、材料関連の現場故障はありませんでした。さらに、当社では硫化物含有物を低減する独自のクリーンスチール手法 (真空脱ガス) を採用し、ユニバーサル カップリング コンポーネントの横方向の延性を高めています。 Raydafon Technology Group Co.,Limited を選択すると、ユニバーサル カップリングの出荷ごとに EN 10204 3.1 に基づく材料試験証明書を受け取ります。

また、同じ材料グレードでも熱処理に応じて異なる性能が得られる可能性があることに注意することが重要です。これについてはセクション 4 で説明します。現時点では、当社のエンジニアリング チームは、上記の表から適切な合金を選択することが、動作トルクと安全率の要件に直接相関していることを強調しています。衝撃荷重がかかる用途では、降伏強度に基づいて最小安全係数 2.5 を常に推奨します。

ステンレス鋼および二相グレードはユニバーサル カップリングの耐食性をどのように強化しますか?

海洋推進、化学処理、廃水処理などの過酷な環境では、標準合金鋼は孔食、隙間腐食、または応力腐食割れを引き起こす可能性があります。当社の工場は、優れた耐酸化性を備えながら高強度を維持する析出硬化型ステンレス鋼と二相合金を使用した高強度ユニバーサルカップリングの専門ラインを開発しました。降伏強さ（約 210 MPa）が低い 304 や 316 などのオーステナイト系グレードとは異なり、当社の材料は、腐食性能を犠牲にすることなく 800 MPa を超える降伏強さを達成します。

当社の腐食用途向けの高強度ユニバーサル カップリングには、主に 3 つのステンレス ベースの材料が一般的に使用されています。

• 17-4PH (UNS S17400)– H900 熱処理後、当社のユニバーサル カップリング コンポーネントは、最大 1310 MPa の引張強度と 40 ～ 45 HRC の硬度を達成します。塩水噴霧および弱酸に対する優れた耐性。オフショアクレーンのユニバーサルカップリングに使用されます。
• 15-5時– 17-4PH と比較して横方向の靱性が向上しており、化学撹拌機で高い衝撃荷重を受けるユニバーサルカップリングヨークに最適です。
• スーパーデュプレックス S32750– PREN (耐孔食性相当) >40、20°C での降伏強度 ≥ 550 MPa、および優れた塩化物応力腐食割れ耐性を提供します。当社の工場では、この材料を淡水化プラントの高強度ユニバーサルカップリングに採用しています。

当社のエンジニアリング記録によると、標準的な炭素鋼製カップリングは 18 か月ごとに交換する必要があるのに対し、17-4PH で作られたユニバーサル カップリングは潮汐帯での使用で 10 年以上持続します。さらに、当社のステンレス製ユニバーサルカップリングは、腐食皮膜の安定性をさらに高めるために、特殊な不動態化および表面仕上げが施されています。明確に比較できるように、これら 3 つのグレードについて次の機械データと腐食データを提供します。

FDA または食品グレードの環境を必要とするお客様のために、当社の工場は、高い強度を維持しながら細菌の付着を排除する、電解研磨された 17-4PH を備えたユニバーサル カップリングも供給できます。 Raydafon では、腐食性のサービスはしばしば温度の上昇も意味することを理解しています。二相ステンレス ユニバーサル カップリングは 300°C まで靭性を維持するため、熱交換器ドライブに適しています。正しいステンレス グレードを特定の pH、塩化物レベル、および動作温度に適合させるには、必ず当社のエンジニアリング チームにご相談ください。

高強度ユニバーサルカップリングの材料特性を最適化する熱処理プロセスはどれですか?

最高級の合金鋼であっても、適切な熱処理を行わないと性能が低下します。当社の工場では、ユニバーサル カップリング コンポーネント専用のコンピューター制御の焼き戻し炉と高周波焼き入れステーションを 4 台稼働させています。標準的な手順には、焼き入れおよび焼き戻し (Q&T) を行って焼き戻しマルテンサイト構造を実現し、その後、トラニオン軸受表面に局所的な高周波焼き入れを行います。 20MnCr5 のような浸炭グレードの場合、強靱なコアを維持しながら、表面硬度 58 ～ 62 HRC で深さ 1.2 ～ 1.8 mm に肌焼きを施します。

当社の熱処理プロトコルは、高強度ユニバーサルカップリングに必要な仕様を満たすか、それを超えるように設計されています。当社が管理する主なパラメータは次のとおりです。

• オーステナイト化温度– 合金鋼の場合は通常 840 ～ 870°C で、その後、亀裂を避けるために油焼き入れが行われます。
• 焼き戻し温度– 当社のユニバーサル カップリング コンポーネントは、強度と靱性の望ましい組み合わせを実現するために、540 °C ～ 620 °C の間で二重焼戻しされています。 42CrMo4 の場合、580°C で焼き戻すと、55 J を超えるシャルピー衝撃で 820 MPa の降伏強度が得られます。
• 高周波焼入れの硬化深さ– ジャーナルクロスの場合、ニードルベアリングによるブリネリングを防ぐために、55 ～ 60 HRC で 2 ～ 3 mm のケース深さを適用します。
• サブゼロ処理– 寸法安定性が必要な精密ユニバーサルカップリングの場合、-75°C の極低温処理を使用して残留オーステナイトを変態させます。

実際のテストでその価値が実証されています。同一の 34CrNiMo6 ユニバーサル カップリングの 2 つのバッチ (1 つは当社の最適化された Q&T を適用したもの、もう 1 つは従来の焼き戻しを適用したもの) が周期的なねじり荷重下でテストされました。当社の熱処理サンプルは破損することなく 120 万サイクルに達しましたが、従来のバッチでは 580,000 サイクルで疲労亀裂が発生しました。そのため、レイダフォンはユニバーサル カップリングの注文ごとに詳細な熱処理チャートを発行しています。さらに、当社の工場では硬度トラバース試験を利用して、すべての生産ロットにわたる一貫性を確保しています。最終的には、材料の選択と熱処理は切り離せないものです。熱処理が不十分な高級合金は、最適な熱処理を施したミッドレンジ合金よりも早く破損します。当社のエンジニアリング チームは、プロセスの検証に役立つ完全なドキュメントを提供します。

概要: 材料をアプリケーションの要求に適合させる

高強度ユニバーサル カップリングに適した材料を選択するには、機械的要件、環境条件、予算のバランスをとる必要があります。当社の工場は、上で詳述したデータ駆動型のアプローチを適用することにより、クレーン ドライブ、トンネル掘削機、風力タービン ギアボックス、海軍船舶用のユニバーサル カップリングを納入することに成功しました。ユニバーサルカップリングを指定する場合レイダフォンテクノロジーグループ株式会社、冶金レベルから上に設計されたコンポーネントを受け取ります。標準的な産業用途では、42CrMo4 または 4140 が強度と手頃な価格の優れた組み合わせを提供します。腐食環境や海洋環境では、17-4PH またはスーパー二相ステンレス鋼を使用すると耐用年数が大幅に延長されます。極度の衝撃と高いトルク密度を実現するには、34CrNiMo6 が引き続き当社の最優先推奨品です。降伏強さ、疲労限界、耐食性を、アプリケーションのトルク ピーク、ミスアライメント角度、周囲条件と常に相互参照してください。私たちのチームは、透明性のあるデータと数十年にわたる実践経験を活用して、お客様がこれらの選択をナビゲートできるよう支援することに尽力しています。

FAQ: 高強度ユニバーサルカップリングにはどのような材料が一般的に使用されていますか?
