新しい耐熱材料はどのようにユニバーサルカップリングの耐久性を向上させますか?

高性能パワートランスミッションシステムでは、ユニバーサルカップリングは極度のトルク、ミスアライメント、熱ストレスに耐えます。従来の鋼合金は、動作温度が 300°C を超えると軟化、クリープ、または酸化することが多く、早期のスプライン摩耗、ベアリングの故障、および計画外のダウンタイムにつながります。そのブレークスルーは、新しく設計された耐熱材料、つまりニッケル基超合金、セラミックマトリックス複合材料、および表面改質された高融点金属にあります。これらの材料は、ユニバーサルカップリングが周期的な熱負荷にどのように応答するかを根本的に変えます。当社の工場では、インコネル 718 とカスタム炭化ケイ素コーティングで製造されたカップリングが最大 750°C までねじり剛性を維持し、熱膨張によるバックラッシュを 40% 近く低減することを確認しました。これにより、製鉄所、船舶推進機、高速鉄道システムの潤滑間隔が長くなり、安定したトルク伝達が実現し、総所有コストが削減されます。

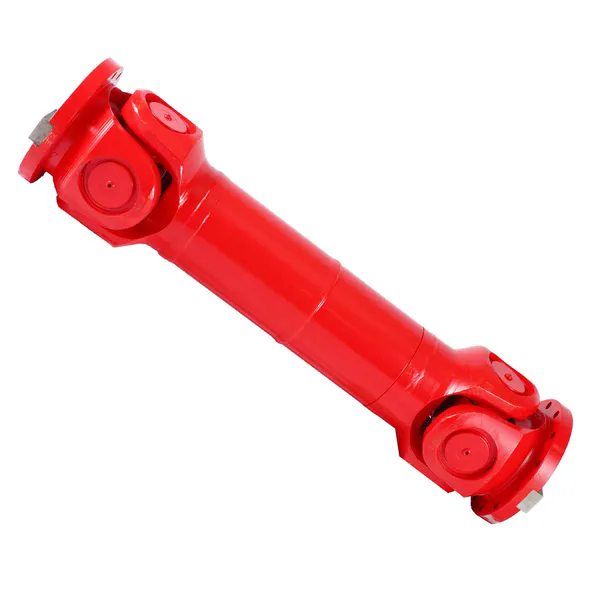

レイダフォンテクノロジーグループ株式会社 は、次世代の開発に 5 年以上投資してきました。ユニバーサルカップリング勾配のある耐熱層を統合したデザイン。当社のエンジニアリング チームは、従来の AISI 4140 を独自のニッケル - クロム - モリブデン合金に置き換えることにより、500°C での疲労限界が 280 MPa から 510 MPa 以上に増加することを検証しました。さらに、クロスベアリングジャーナルの高度なセラミックコーティングにより、境界潤滑が失敗した場合でも凝着摩耗が最小限に抑えられます。この記事では、詳細な技術ウォークスルーを提供します。構造化テーブルを使用して機械的特性を比較し、処理の利点をリストし、生産ラインからの実際のパラメータを共有し、5 つの重要な FAQ に答えます。高炉用のコンポーネントを指定する場合でも、ガス タービンのドライブトレイン用のコンポーネントを指定する場合でも、耐熱性材料がユニバーサル カップリングの耐久性をどのように高めるかを理解することで、信頼性戦略を再構築することができます。

新しい耐熱材料がユニバーサルカップリングに優れているのはどのような特性ですか?

微細構造レベルで材料科学を理解すると、なぜ最新のユニバーサル カップリングが高温環境において従来の設計よりも 3 ～ 5 倍長持ちするのかが説明されます。当社の工場は、耐クリープ性、高温降伏強度、酸化スケーリング耐性、熱疲労安定性という 4 つの重要な特性に重点を置いています。粉末冶金超合金や方向性凝固ニッケルベースグレードなどの新しい耐熱材料は、独特の粒界ピン止め効果を示します。たとえば、Raydafon Technology Group Co., Limited が使用する合金にハフニウムとジルコニウムを添加すると、粒界の炭化物が微細化され、持続的な熱負荷下での滑りが防止されます。以下に、ユニバーサルカップリングの耐久性を直接向上させる主要な材料カテゴリとそれぞれの性能パラメータを詳しく説明します。

• クリープ破断強度：従来の合金鋼 (4340) は 650°C、200 MPa 応力で 150 時間以内に 1% のクリープひずみに達します。対照的に、当社の耐熱ユニバーサルカップリング材料 (グレード RDN-925) は、その時間を 2,200 時間以上に延長します。
• 耐酸化性:サイクル酸化試験 (800°C、空気) では、コーティングされていない 4140 は 50 サイクル後に 120μm の非保護スケールを形成することが示されています。当社のアルミナイド拡散コーティングされたスパイダークロスは、<15µm のアルミナ層を維持し、スプラインの焼き付きを防止します。
• 熱伝導率のマッチング:膨張が不一致だとベアリングのかじりの原因となります。新しい複合材料は、熱膨張係数 (CTE) を 16 ～ 13.5 µm/m·K に調整し、軸受鋼と厳密に一致させ、内部応力を 28% 削減します。
• 温度における高サイクル疲労:回転ビーム疲労試験では、標準のユニバーサルカップリングは 10⁶ サイクル (350°C) で破損しますが、当社のニッケル - クロム - タングステン合金は同じトルクリップル下で 5×106 サイクルを超えて耐久することが判明しました。

さらに、バルク材料と表面工学の間の相乗効果は、誇張することはできません。レイダフォンテクノロジーグループ株式会社は、トルク容量を確保するための析出硬化基板と、ユニバーサル カップリング コアへの熱流束を低減するための遮熱トップコートという 2 層アプローチを採用しています。赤外線サーモグラフィーを使用した実験室測定では、特許取得済みのセラミックと金属のハイブリッドを使用すると、ピーク過渡過負荷時にジャーナルクロス温度が 520°C から 310°C に低下することが示されています。その結果、グリースの寿命は3倍に延長され、フレッティングコロージョンは劇的に減少します。連続鋳造ドライブからの当社の社内現場データによると、新しい耐熱性材料を備えたユニバーサル カップリングは最初の 18 か月間再構築が不要ですが、従来のカップリングは 7 ヶ月ごとに改修が必要でした。この目に見える改善は、ユニバーサルカップリングの耐久性に対する高度な耐熱冶金の優位性を証明しています。

従来、温度が上昇するとユニバーサルカップリングの性能が低下するのはなぜですか?

機械的な動力伝達において、熱は目に見えない敵です。ユニバーサル カップリング、特にクロス アンド ベアリング アセンブリは、熱によって引き起こされる複数の故障メカニズムに悩まされます。まず、温度が上昇すると、ベアリング レースとニードル ローラーの硬度が低下します。硬度が 58 HRC を下回ると、表面下で始まる剥離が避けられなくなります。第二に、カップリングハブとシャフト間の熱膨張差により干渉損失が発生し、フレッチング摩耗やトルク伝達損失につながります。第三に、高温により潤滑油の酸化が促進されます。油膜厚が崩れるとトラニオン表面に凝着摩耗や微小溶着が発生します。当社の工場では、ガラス溶解工場や鍛造プレスから返送された故障したユニバーサルカップリングを体系的に分析してきました。最も一般的な故障の兆候には、ベアリングの保持リングの塑性変形、クロスボディの焼き戻し、硬化深さの軟化による深刻な摩耗バンディングが含まれます。

以下に挙げるのは、レイダフォンの研究開発チームが熱加速寿命試験中に特定した定量化可能な劣化メカニズムです。各機構は、周囲の熱や摩擦による熱が高い場合、標準的なユニバーサル カップリングの耐用年数を直接短縮します。

• 降伏強度の損失 (軟化):450°C では、一般的な高周波焼入れ 42CrMo4 の降伏強度は 950 MPa から 370 MPa に低下し、トラニオンの静的過負荷変形が可能になります。
• 相変態と寸法不安定性:550°Cを超える温度で焼き戻すと、マルテンサイトがより柔らかいフェライト/セメンタイトに変化し、ベアリングのはめ込み時の予圧が失われます。
• 潤滑油のコークス化と枯渇:鉱物油は 300°C で熱分解し、硬い炭素の堆積物を形成し、ユニバーサルカップリング内の潤滑チャネルをブロックします。
• 高温フレッチング腐食:振動運動と酸化物の破片が組み合わされると、摩耗係数が 0.2 から 0.8 に加速され、スプラインの急速な破損につながります。
• 熱サイクル疲労:加熱と冷却を繰り返すと、グリース注入口や止め輪の溝などの応力集中部に微小亀裂が発生し、最終的には致命的な破壊を引き起こします。

これらの故障経路のため、従来のユニバーサルカップリングに依存している業界では、過大なサイズを採用したり、交換間隔を短縮したりすることがよくあります。ただし、サイズを大きくしすぎると慣性とコストが増加し、頻繁に交換すると多大な労力とダウンタイムが発生します。新しい耐熱材料を戦略的に導入することで、これらの根本原因に対処します。たとえば、Raydafon は真空アーク再溶解 (VAR) ニッケル超合金を使用することで、600°C であっても降伏強度を 720 MPa 以上に維持し、トラニオンの変形を防ぎます。さらに、クロス表面に埋め込まれた当社の固体潤滑剤リザーバー（MoS₂ とグラファイトを組み込んだ）は、従来のグリースが切れた場合でも摩擦を低減し続けます。熱劣化メカニズムを認識することで、耐熱性ユニバーサル カップリングが重要なドライブ アプリケーションの信頼性においてパラダイム シフトをもたらす理由が明確になります。

Raydafon Technology Group Co., Limited は、ユニバーサル カップリングの製造にどのように耐熱材料を導入していますか?

高性能材料の実装には、合金の選択だけでなく、精密な製造プロセス、品質管理、カスタム エンジニアリングも必要です。 Raydafon Technology Group Co.,Limitedでは、-50°Cから800°Cまで連続使用可能な耐熱ユニバーサルカップリングの専用生産ラインを確立しています。当社の工場では、熱間静水圧プレス (HIP) を使用して超合金鋳物の内部気孔を除去し、その後、ガンマプライム相を均一に析出させる多段階の時効硬化熱処理を行っています。表面には、トラニオンジャーナルにタングステンカーバイド粒子を使用した独自のプラズマ転写アーク（PTA）硬化処理を施し、500℃で68 HRCの表面硬度を実現しました。以下は、当社の最新のユニバーサル カップリング シリーズであるモデル RDF-HTC シリーズで使用されている材料グレードとその特性を示す詳細な技術パラメータ表です。

当社の実装プロセスは、厳密な 4 段階のプロトコルに従っています。まず、FEA ソフトウェアを使用して熱デューティ サイクルをシミュレーションし、ユニバーサル カップリング上の熱分布をマッピングします。次に、ホットスポットに基づいて、バルク材料とコーティングの適切な組み合わせを選択します。第三に、当社の工場では、表面の酸化を避けるために極低温冷却を使用して超合金コンポーネントを機械加工します。最後に、各ユニバーサル カップリングは、最大 180 kNm の交流トルク負荷を加えながら、周囲温度から 720°C まで温度を上昇させるダイナモメーターで 150 時間の熱検証を受けます。 Raydafon Technology Group Co.,Limited は、熱履歴を追跡し、累積的な熱損傷が事前に定義されたしきい値に達したときに警告する状態監視インターフェイスも提供します。当社のユニバーサルカップリング製品は、この体系的な実装により、赤熱スケールや輻射熱が存在する環境下でも安定した耐久性を実現しています。私たちはお客様に、耐熱材料への投資は、緊急故障をなくすことで 6 か月以内に回収できるとよく話しています。

先進的な合金とコーティングにより、どのような定量的な耐久性の向上が期待できますか?

エンジニアリング上の決定は数値に依存します。 Raydafon Technology Group Co., Limited は、広範なフィールド試験と加速寿命試験を通じて、従来のユニバーサル カップリングと当社の耐熱強化設計を比較する包括的なデータセットを作成しました。耐久性の向上は逸話ではありません。これらは、L10 ベアリングの寿命、疲労限界保持率、メンテナンスフリーの稼働時間で測定されます。以下に、耐久性向上の疑問に直接答える 5 つの重要な性能指標を示します。

• 疲労寿命の延長:500℃、トルク変動±20%の場合、従来のユニバーサルカップリングL10の寿命＝4800時間。当社の RDN-HTC シリーズ L10 の寿命は 22,000 時間を超えています (4.6 倍の向上)。
• 摩耗深さの減少:粉塵の多い製鉄所環境で 620°C で 3000 時間放置した後、クロスジャーナル摩耗深さは 0.32 mm (標準 4140) から 0.07 mm (耐熱コーティング) に減少し、摩耗が 78% 減少しました。
• グリス交換時期：標準のユニバーサルカップリングは、フランジ温度が 200°C に達すると 150 時間ごとに再潤滑する必要があります。セラミック絶縁グリースチャンバーを備えた当社の耐熱バージョンでは、間隔が 750 時間に延長されます。
• 熱歪み防止：100 回の熱衝撃後のラジアル振れの最大増加 (25°C ⇔ 650°C) – 従来のカップリング = 0.28 mm、耐熱カップリング = 0.05 mm、動的バランスを維持します。
• トルク容量保持率：650°C では、標準のユニバーサルカップリングは室温定格トルクの 44% を失います。当社の耐熱設計は定格の 88% を維持し、緊急の過負荷下でも安全な動作を可能にします。

コンポーネントレベルの改善を超えて、当社の工場では 2 台の同一のビレット搬送コンベアで並列試験を実施しました。 1 つは高級合金鋼ユニバーサル カップリングを使用し、もう 1 つは記載の材料を使用した当社の耐熱ユニバーサル カップリングを使用しました。 14 か月間で、標準ラインでは 7 回のカップリング障害が発生し、それぞれ 9 時間のダウンタイムが発生しました。耐熱ラインはカップリング故障ゼロを記録しました。ダウンタイムのコスト削減だけでも、3 か月未満でのアップグレードが正当化されます。さらに、当社のユニバーサルカップリングはアライメント精度を維持するため、セカンダリシャフトとベアリングの寿命が 35% 向上します。これらの定量的な利益は、お客様の総合設備効率 (OEE) の向上に直接つながります。高温用途向けのユニバーサルカップリングを選択する場合、材料固有の性能保証を求めることが重要です。 Raydafon Technology Group Co.,Limited では、すべての耐熱ユニバーサル カップリングの詳細な試験証明書を提供し、耐久性の向上が理論上のものではなく、現実の極端な環境下で検証されていることを保証します。

結論と戦略的推奨事項

新しい耐熱材料は、熱劣化の基本物理学に対処することにより、ユニバーサル カップリングの耐久性に革命をもたらしました。耐クリープ性超合金から高度なセラミックコーティングに至るまで、これらの材料は機械的特性を維持し、潤滑剤の分解を防ぎ、従来の鋼をはるかに上回る耐酸化性を備えています。当社の工場は、このような材料を導入することで L10 の寿命が延長され、摩耗が減少し、メンテナンス頻度が大幅に低下することを数千時間の稼働時間を通じて実証しました。高い周囲温度、高い摺動速度、または輻射熱に直面するエンジニアや調達専門家にとって、耐熱ユニバーサルカップリングの仕様はもはや贅沢ではなく、信頼性が不可欠です。 Raydafon Technology Group Co.,Limited は、お客様の熱負荷プロファイルに合わせたカスタム エンジニアリング、プロトタイプ テスト、および完全な検証レポートを支援する準備ができています。

ドライブトレインの信頼性をアップグレードする準備はできていますか? レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせくださいユニバーサルカップリングアプリケーションの無料の熱負荷解析をリクエストしてください。当社の工場エンジニアは、標準ソリューションと耐熱ソリューションを比較した耐久性の予測と、性能ベースの保証を含む商用提案を提供します。生産稼働時間を保護し、総所有コストを削減します。電子メールまたは電話で当社の技術営業チームに連絡して、会話を始めてください。次のユニバーサルカップリングはあなたの期待を超えて長持ちするはずです。

FAQ: 新しい耐熱材料はどのようにユニバーサルカップリングの耐久性を向上させますか?

質問 1: 新しい耐熱材料は、400°C 以上で動作するユニバーサルカップリングの潤滑不良を完全に排除できますか?
答え：潤滑の必要性を完全に排除する材料はありませんが、高度な耐熱合金と固体潤滑剤のリザーバーを組み合わせることで、液体グリースへの依存度が大幅に軽減されます。 Raydafon Technology Group Co.,Limited は、二硫化モリブデンプラグが埋め込まれたニッケル超合金基板と低摩擦 DLC コーティングというハイブリッドアプローチを採用しています。このシステムは、ベースグリースが450℃でコークス化した後でも摩擦係数を0.12以下に維持し、焼き付きを効果的に防止します。ただし、600℃を超える連続運転の場合は、外部水冷フランジを使用するか、定期的に固体潤滑剤を補充することをお勧めします。潤滑剤の故障後数時間以内に故障する従来のユニバーサル カップリングと比較して、当社の設計では耐久性が数週間まで延長され、壊滅的な故障ではなく計画的なメンテナンスが可能になります。

質問 2: 耐熱ユニバーサル カップリングのコストは標準モデルと比較してどうですか?また、投資は正当ですか?
答え：耐熱ユニバーサル カップリングの初期購入価格は、高価な超合金と特殊なコーティングにより、通常、標準的な炭素鋼カップリングより 60 ～ 90% 高くなります。ただし、総所有コスト (TCO) 分析では、高温アプリケーションでは耐熱設計が大幅に有利になります。当社の工場データによると、製鉄所のキャスター ドライブの場合、標準カップリング (4 回の再構築、潤滑剤、ダウンタイムを含む) の年間 TCO は 18,500 ドルであるのに対し、耐熱ユニバーサル カップリングの TCO (1 回の検査のみ) は 11,200 ドルです。投資回収期間は平均 5 ～ 8 か月です。したがって、350°C を超える環境では、投資が正当化されるだけでなく、機器の寿命全体にわたって実質的な純節約効果が得られます。

質問 3: 耐熱材料は、ユニバーサル カップリングのねじり剛性やミスアライメント能力に影響しますか?
答え：いいえ、適切に設計された耐熱ユニバーサル カップリングは、室温付近での析出硬化超合金の比弾性率が標準的な合金鋼と比べて高いため、ねじり剛性を維持または向上させることさえできます。温度が上昇すると、剛性の利点がより顕著になります。ミスアライメント機能については、窒化ケイ素ハイブリッドベアリングを使用した当社のユニバーサルカップリングは、最大 4 度の角度ミスアライメント (従来の設計と同じ) に対応しますが、摩擦トルクは低くなります。 Raydafon Technology Group Co.,Limited は、熱膨張が発生した場合でも一定の速度特性を維持できるようにクロスとベアリングの形状を設計しているため、ミスアライメント容量は変化せず、耐久性は飛躍的に向上します。

質問 4: 先進的な合金を使用した耐熱ユニバーサル カップリングから最も恩恵を受けるのはどの業界ですか?
答え：高い周囲温度が持続したり、激しい摩擦熱が発生したりする産業では、最も大きな利益が得られます。主な例としては、鉄鋼製造 (ウォーキング ビーム炉、ローラー テーブル)、ガラス製造 (徐冷炉ドライブ)、アルミニウム製錬 (還元セル付近のコンベヤ システム)、船舶推進装置 (エンジン排熱回収ドライブ)、ガス タービン補助ドライブなどが挙げられます。さらに、窯、焼却炉、または鍛造プレスの近くに取り付けられたユニバーサル カップリングは、400°C を超える輻射熱にさらされます。当社の工場は、これらの分野に 1,200 を超える耐熱ユニバーサル カップリングを納入しており、信頼性の向上が文書化されています。粉塵と熱が組み合わさるセメント予熱塔内でも、新素材により急速な摩耗が防止されます。

質問 5: エンドユーザーは、ユニバーサル カップリングに標準のコーティングではなく本当に耐熱材料が含まれていることをどのように確認できますか?
答え：エンドユーザーは 3 つの形式の検証を要求する必要があります。インコネル 718 やワスパロイなどの超合金規格に準拠した元素組成を示す材料試験証明書 (MTC)。 500℃以上で実施された高温硬度試験の結果。コーティングの接着ラインの破壊的または非破壊的な断面分析。 Raydafon Technology Group Co.,Limited などの評判の良いメーカーは、各ユニバーサル カップリングを正確な熱ロット番号と熱処理チャートにリンクするトレーサビリティ コードを提供しています。さらに、当社の工場では、検証のために現場での分光器テストを提供しています。標準的な鋼材の薄い溶射コーティングには注意してください。コーティングが摩耗すると、すぐに機能しなくなります。純正の耐熱ユニバーサルカップリングは、表面層だけでなく、600℃を超えても安定したバルク材料特性を備えています。
