風力タービン用ヨードライブ遊星ギアボックス
  • 風力タービン用ヨードライブ遊星ギアボックス風力タービン用ヨードライブ遊星ギアボックス
  • 風力タービン用ヨードライブ遊星ギアボックス風力タービン用ヨードライブ遊星ギアボックス

風力タービン用ヨードライブ遊星ギアボックス

風力タービン用ヨードライブ遊星ギアボックス — 12 フレーム サイズ、1,000 ~ 80,000 N·m、比率 297:1 ~ 2,153:1、-40 °C ~ +60 °C の現場向けの IP67 三重シールダクタイル鋳鉄ハウジング。ギアセットは浸炭処理され、HRC 58 ~ 62 まで研磨されます。浮遊遊星キャリアは突風荷重下でも伝達誤差を 0.08°以内に抑えます。フランジに取り付けられたスルー ベアリング サポートは、スプラインまたは一体型ピニオン出力オプションを備えた IEC モーター フランジを直接受け入れます。ナセルのヨーモーメント、モーターフレーム、サイトの腐食クラスを送信してください。24 時間以内に、一致する 2D インターフェース図面と工場直接の見積もりが返信されます。

ヨーシステム · 陸上および洋上風力発電

風力タービン用ヨードライブ遊星ギアボックス — 選択データ、フレーム サイズ、工場見積

ヨードライブを購入するということは、チャートから比率を選択することではありません。それはあなたのピークヨーモーメントを一致させることです ナセル、サイトの塩霧クラス、およびすでに棚にあるモーターのフランジ。レイダフォン は、陸上および海上の OEM が指定できるように、このヨー駆動遊星ギアボックスを 12 のフレーム サイズで構築します。 インターフェースを再加工することなく、タワーに直接ボルトで固定できるユニットです。ナセルロードケースをお送りください。 カタログ ページではなく、一致した図面を返します。

  • 1,000~80,000N・m公称出力トルク
  • 297:1 – 2,153:1利用可能なギア比
  • IP67トリプルシール、耐塩霧性
  • −40℃ / +60℃操作ウィンドウ

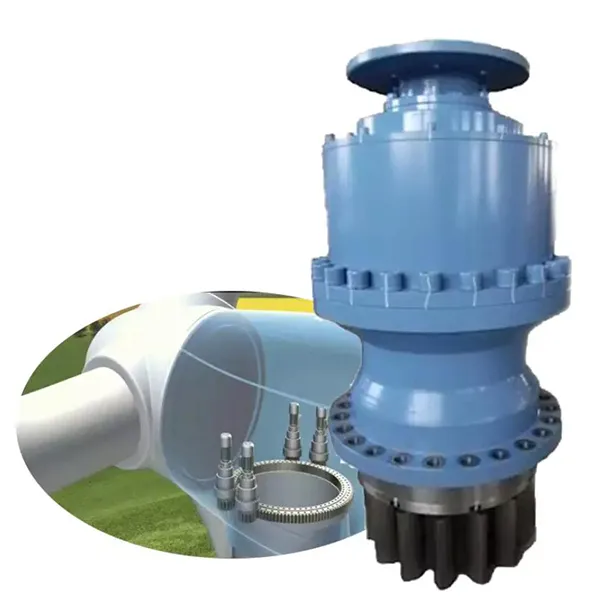

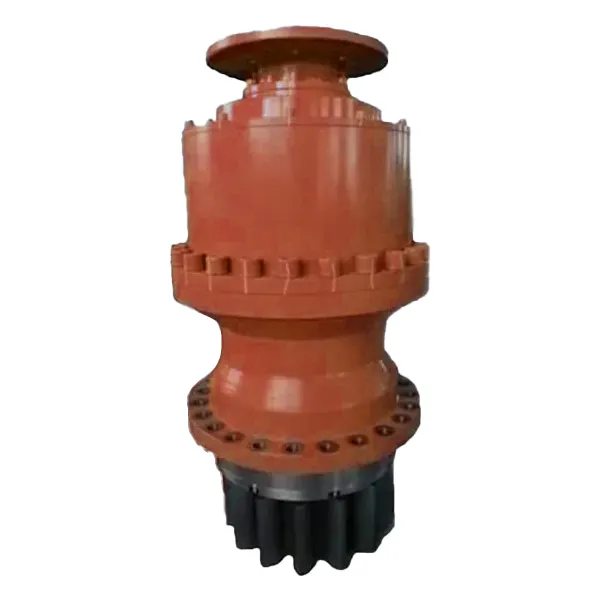

製品の外観と断面図

このヨーギアボックスが標準の遊星ユニットと異なる点

ヨードライブはローターを風に当てて一生を費やし、1日に何千回も小さな角度を修正します 突風荷重中。このデューティサイクルは、連続運転よりもはるかに多くの負荷をギアの歯とシールに与えます。 送信は可能です。このユニットに関する 4 つの設計上の決定は、この問題に直接対処しています。

01

3 ~ 4 つの惑星にわたる負荷分散

マルチステージ遊星レイアウトにより、入力トルクが噛み合うすべての遊星に分割され、単歯をカットします。 平行軸配置に比べて面荷重が約40%軽減されます。 3 MW マシンではピーク 瞬間は 1 つではなく複数の接触パスに分散され、それがピットから遠ざける原因となります。 長年のヨー矯正後の歯の側面。

02

浸炭研磨ギアセット、HRC 58 ~ 62

合金鋼歯車は浸炭と焼入れを経て、プロファイルを修正して補正します。 荷重によるたわみ。表面硬度は HRC 58 ~ 62 の範囲にあり、その背後に強靭なコアがあります。ダイナミック テストベンチで測定されたノイズは 65 dB(A) 未満に留まり、古いタイプの典型的な 80 dB(A) をはるかに下回っています。 ヨーギアボックス。私たちのを参照してください精密歯車製造完全なプロセスチェーンのページ。

03

一体型ダクタイル鋳鉄ハウジング、IP67 トリプルシール

ハウジングはダクタイル鋳鉄単体 (QT400-18AL) として鋳造され、引張強度が 100 になるまで熱処理されています。 約600MPa。分割線がないということは、湿気の通り道がないことを意味します。リップシール、リップシールの3段シール構造 ラビリンス、グリースバリア - 塩水噴霧、粉塵、-40 °C ~ +60 °C の変動に対して IP67 を保持 北海でも砂漠でも同様に見られます。

04

センサー対応で現場での保守が可能

振動センサーとベアリング温度センサーはオプションとして指定でき、エッジを通して読み取ります。 フラグがドリフトするモジュールは、ハード障害が発生する約 72 時間前に発生します。ベアリングは再潤滑可能で、シールは メンテナンスフリーなので、モジュールを引き出してタワーに再度取り付けることができます。モジュラーアセンブリは単一カット 従来のスタックと比較して、サービスのダウンタイムが約 60 % 減少します。

パフォーマンスパラメータ

一般仕様 — ヨードライブ遊星ギアボックス
出力トルク範囲 1,000~80,000N・m
ギア比 i = 300 – 2,000
サポート スルーベアリングサポート、フランジ取り付け
電気ブレーキ DCおよびACタイプ
出力軸 スプライン付きまたは一体型ピニオン付き。出力シャフトは頑丈な容量ベアリングでサポートされています
適用モーター IEC電気モーター

フレームのサイズ、比率、ブレーキのタイプは、ナセルのヨー モーメントとモーター フランジに基づいて選択されます。あなたのサイトの場合 高乱気流クラスを運ぶ場合は、定格トルク欄を求めてください。

フレームサイズ、定格トルクおよび比率

標準フレームサイズ — 公称およびピーク静的出力トルク
タイプ 公称出力トルク(N・m) 静的最大出力トルク(N・m) 比率(i)
700L 1,000 2,000 297 – 2,153
701L 2,000 4,000 297 – 2,153
703AL 2,500 5,000 278 – 1,866
705AL 5,000 10,000 278 – 1,866
706BL4 8,000 15,000 203 – 2,045
707AL4 12,000 25,000 278 – 1,856
709AL4 18,000 30,000 278 – 1,856
711BL4 35,000 80,000 256 – 1,606
710L4 25,000 50,000 329 – 1,420
711L4 35,000 80,000 256 – 1,606
713L3 50,000 100,000 250 – 1,748
715L4 80,000 140,000 269 – 1,390

どのフレームが適合するかわからないですか?ナセル直径、ヨーモーター出力、必要なヨー速度を当社まで送信してください。 エンジニアリングデスクに連絡し、3 営業日以内に適合するタイプを返送します。

ヨードライブがナセルにトルクを伝達する仕組み

  1. サンギアはモーターの入力を受けます

    ヨーモーターは列車の動力入力端であるサンギアを駆動します。サンギアだから リングギアに比べて小さいため、高速回転し、低トルクを実現します。これはまさに IEC です。 モーターが得意です。

  2. 惑星は太陽と内輪の間を転がる

    3 つまたは 4 つの遊星歯車が太陽歯車および内部リング歯車と同時に噛み合います。それぞれ 惑星は太陽の周りを公転しながら自身の軸を中心に回転するため、負荷は代わりに共有されます。 単一の歯のペアに集中します。

  3. プラネットキャリアが低速高トルクを実現

    キャリアはすべての惑星の公転運動を収集し、それを出力シャフト (スプラインまたはスプライン) に渡します。 一体型ピニオンを備えており、これが旋回リングを駆動し、ナセルを回転させます。削減量は、 リングと太陽の歯の数にメッシュ内の惑星の数を加えたもの。

  4. 浮遊キャリアが突風によるモーメントの揺れを吸収

    風力によってヨーモーメントが変動すると、フローティングキャリアの設計によりギアの位置が変更されます。 少なくとも 3 つの歯が接触したままになるようにわずかに調整します。ベンチとフィールドのデータは送信エラーが継続していることを示している 従来の平行軸の約0.3°に対し、±12%のモーメント変動で±0.08°以内 ユニット。金属シムと組み合わせた高減衰ゴムの弾性サポートが高周波衝撃を吸収します。 歯の側面に到達する前に抜けます。

  5. 圧力循環とスプラッシュ潤滑により涼しさを保ちます

    回転するギアがハウジングのオイル チャネルにオイルを投入し、ポンプが遊星ベアリングにオイルを供給します。 8L/分-25 °C においてもシステムは ISO VG 320 バンド内の粘度を維持するため、ギアが摩耗することはありません。 寒いスタート。冷却フィンと組み合わせたスパイラル オイル チャネルが熱をハウジングに伝えます。継続中 ヨーデューティでは、オイルサンプは 60 °C 以下に留まり、従来のレイアウトよりも約 12 °C 低くなり、速度が低下します。 潤滑油の老化。

インストール後のオペレーターの発言

「北海のプラットフォーム上で 18 か月間、故障はありませんでした。密閉性と耐腐食性の設計により、 メンテナンス費用が約 40 % 削減され、台風条件下でのヨー応答が約 25 % 速くなります。 以前に実行したユニットよりも。ナセルの位置は±0.15°に保たれ、年間発電量が増加しました。 8%近くです。モーターのマッチングの問題が発生したとき、同社のエンジニアはリモートで 3 時間以内に問題を解決しました。」

ハンス・ミュラー技術調達マネージャー、EnerWind Energy Group、ドイツ

「私たちはカリフォルニアの砂漠にある 3 MW のサイトにこれらのヨー ドライブを改修しました。昼夜を問わず 60 °C の高温に対応します。 スイング、古いギアボックスよりも約 30 % 静かに動作、±0.1° の位置決めを維持 - それだけで動きました 発電効率が7%アップ。アフターセールスチームは四半期ごとに検査を実施し、摩耗した製品を交換します。 潤滑油フィルターが問題になる前に。」

ルーカス・トンプソンGreenPower Renewables、米国

「平均風速 12 m/s のスコットランド沖合プロジェクト開始から 6 か月: 漏れも異常もゼロ ノイズとヨー応答が元のソリューションより約 20 % 速くなり、風力が 9 % 増加しました。 効率性。彼らの技術チームは、試運転からデータ監視、さらには 潤滑パラメータを再調整したので、耐用年数が約 15 % 延びるはずです。」

イーサン・カーターWindHorizo​​n Energy、イギリス

ヨードライブを指定する準備はできましたか?

ナセルのヨーモーメント、モーターフレーム、サイトの腐食クラスを教えてください。おすすめを返信させていただきます フレーム サイズ、2D インターフェイス図面、および工場からの直接見積もり – 通常 24 時間以内。フルレンジ 弊社で利用可能風力タービンのギアボックスページを閲覧するか、より広い範囲を参照してください遊星歯車装置シリーズ。

工場見積もりをリクエストする
お問い合わせを送信
連絡先情報
油圧シリンダー、ギアボックス、PTOシャフト、または価格表に関するお問い合わせについては、メールをお届けしてください。24時間以内に連絡してください。
