ウォーム ギアボックスがコンベヤ システムにとって依然として好ましいソリューションである理由

マテリアルハンドリングと産業オートメーションの世界では、コンベアシステムは生産と物流のライフラインです。何十年もの間、ウォームギアボックスこれらのコンベヤに電力を供給するための好ましいソリューションであり続けていますが、それには十分な理由があります。直角入出力構成と高い減速比を特徴とするウォーム ギアボックスは、コンベヤ用途の要求に特に適した独自の利点を提供します。これらには、固有のセルフロック機能 (逆走を防止し、停止時の安全性を提供する)、コンパクトな設置面積、高トルク密度、優れた耐衝撃荷重性が含まれます。 Raydafon Technology Group Co.,Limited では、当社の工場で 20 年以上にわたってウォーム ギアボックスを設計、製造しており、鉱業や食品加工から自動車の組み立てや電子商取引のフルフィルメントに至るまで、さまざまな業界のコンベヤに指定されているのを常に目にしています。問題は、ウォーム ギアボックスがコンベヤに使用できるかどうかではありません。信頼性と性能を求めるエンジニアや工場管理者にとって、ウォーム ギアボックスが依然として第一の選択肢である理由はそこにあります。

コンベア システムでウォーム ギアボックスが好まれるのは、機械的、操作的、経済的要因の組み合わせによるものです。機械的には、ウォームとギアの歯の間の滑り動作により、振動が最小限に抑えられるスムーズで静かな動作が実現します。これは、壊れやすい材料や傷つきやすい材料を正確に搬送するために不可欠です。操作面では、高い減速比 (多くの場合、単一ステージで 5:1 ～ 70:1) により、比較的小型のモーターを使用して重い負荷を低速で駆動することができ、これはまさにほとんどのコンベヤーで必要とされるものです。経済的には、ウォーム ギアボックスは、頑丈な構造と耐摩耗性のブロンズ ギアの利用により、最小限のメンテナンスで長い耐用年数を実現します。 Raydafon Technology Group Co., Limited の工場では、焼入れおよび研磨合金鋼ウォームや遠心鋳造青銅製ウォーム ギアなどの先進材料を使用してウォーム ギアボックスの設計を改良し、90 パーセントを超える効率 (最大 30:1 の比率の場合) と定格負荷で 100,000 時間を超える耐用年数を達成しました。この記事では、コンベヤ用途におけるウォーム ギアボックスの永続的な関連性を裏付ける技術的特徴、性能データ、選択基準について包括的に調査します。

目次

• 1. ウォームギアボックスがコンベヤに優れたセルフロックと安全性を提供するのはなぜですか?
• 2. ウォーム ギアボックスはどのようにしてコンパクトな設計で高いトルク密度を達成するのですか?
• 3. 当社のコンベヤ用ウォームギアボックスの主な技術仕様は何ですか?
• 4. ウォームギアボックスはどのようにしてコンベヤ動作中の騒音と振動を低減できるのでしょうか?
• よくある質問 (FAQ)
• まとめとカスタムギアボックスの相談

ウォームギアボックスがコンベヤに優れたセルフロックと安全性を提供するのはなぜですか?

ウォーム ギアボックスの最も特徴的で有利な機能の 1 つは、セルフロックの可能性です。セルフロック ウォーム ギアボックスでは、ウォームはウォーム ホイールを駆動できますが、ウォーム ホイールがウォームを駆動することはできません。これは、ギアの歯形の形状とウォームのねじれ角によるものです。コンベヤが停止すると、ベルトまたはローラーにかかる負荷によりギアボックスが逆駆動される傾向がありますが、ウォームギアボックスのセルフロック特性によりこれが防止され、機械的ブレーキを必要とせずにコンベヤを静止状態に保持します。この機能は、メンテナンス中や電源喪失中の制御不能な動きを防止するという安全上の利点だけでなく、追加のブレーキ システムが不要になるため、コストの節約にもなります。 Raydafon の工場では、ほとんどのコンベア用途で信頼性の高いセルフロックを実現するために、慎重に計算されたリード角を備えたウォーム ギアボックスを製造しています。

ウォームギアボックスのセルフロックがコンベアシステムで重要視される主な理由は次のとおりです。

• 電力なしでの負荷保持:傾斜コンベヤでは、モーター停止時にセルフロック式ウォームギアボックスが荷重を所定の位置に保持し、ベルトが後方に滑るのを防ぎます。これは安全のために不可欠であり、製品の損傷を防ぎます。
• コンポーネント数の削減:ウォーム ギアボックスは外部ブレーキ、クラッチ、保持装置の必要性を排除することでドライブトレインを簡素化し、初期コストと潜在的な故障箇所の両方を削減します。
• 緊急停止保護:停電が発生した場合、セルフロック式ウォームギアボックスによりコンベアは確実に静止し、人員の負傷や機器の損傷につながる負荷の暴走を防ぎます。
• 保持トルク要件なし:モーターと駆動システムは保持トルクを加える必要がないため、停止中にモーターへの電力供給を完全に遮断できるため、エネルギーが節約され、熱の蓄積が軽減されます。

効果的なセルフロックを実現するには、ウォームとウォームギアの間の摩擦係数が十分であり、リード角が摩擦角よりも小さい必要があります。当社の工場では、ほとんどのセルフロック モデルに最適な摩擦係数 (通常 0.08 ～ 0.12) と 3 ～ 5 度のリード角を提供する高品質の青銅合金ギアを使用しています。これにより、長時間着用した後でもセルフロックの信頼性が保証されます。ただし、セルフロックが不要な非常に高効率のアプリケーションの場合、セルフロック機能を犠牲にして、より高い効率 (最大 92%) を達成するために、より大きなリード角 (例: 12 ～ 15 度) を備えたウォーム ギアボックス設計も提供できます。当社の技術チームは、レイダフォンテクノロジーグループ株式会社コンベヤの傾斜、荷重、安全要件に基づいて最適な構成についてアドバイスできます。

実際、ウォーム ギアボックスのセルフロック機能は、数多くのコンベヤ用途で非常に貴重であることが証明されています。たとえば、傾斜したベルト コンベアを備えた食品加工工場では、洗浄のためにラインが停止したときにウォーム ギアボックスがベルトの滑り戻りを防ぎます。自動車の組立ラインでは、ロボット操作中にウォーム ギアボックスがコンベアを所定の位置に保持し、部品が正確に配置されるようにします。このセルフロック機能の信頼性が、コンベヤ システムの設計者が、通常は追加のブレーキ機構を必要とするヘリカル ユニットやプラネタリ ユニットなどの他のタイプのギアボックスではなく、ウォーム ギアボックスを選択し続ける主な理由です。当社の工場の広範な現場データは、当社のウォーム ギアボックスを備えたコンベヤが、世界中の 50,000 を超える設置において、逆方向運転事故がゼロであることを示しています。

ウォーム ギアボックスはどのようにしてコンパクトな設計で高いトルク密度を達成するのでしょうか?

コンベヤ システムはスペースに制約があることが多く、大型のドライブやギアボックスを設置できるスペースは限られています。ウォームギアボックスは、ウォームとウォームホイールが直角構成で配置されているため、本質的にコンパクトであり、用途に応じてモータをコンベア軸に対して平行または垂直に取り付けることができます。さらに重要なことは、ウォーム ギアボックスは 1 つのギア段で高い減速比を達成することです。これは、より小型のモーターを使用して必要な出力トルクを供給できることを意味し、全体の設置面積がさらに削減されることを意味します。たとえば、比 50:1 の 1 段ウォーム ギアボックスが一般的ですが、ヘリカル ギアボックスでは同じ減速を達成するには 3 段または 4 段が必要となり、かなり多くのスペースを占有します。 Raydafon Technology Group Co.,Limited の工場では、標準モデルの中心距離 (CD) が 40mm ～ 160mm のコンパクトなウォーム ギアボックス設計を最適化し、50 Nm ～ 3,000 Nm の幅広いトルク出力を提供します。

当社のウォーム ギアボックスのトルク密度に貢献する特定の設計機能:

• 硬化した地面のワーム:ウォームは、硬度 58 ～ 62 HRC の肌焼き合金鋼 (20CrMnTi) で作られており、研削ねじのプロファイルにより、低摩擦と高い耐荷重能力が保証されます。これにより、ウォーム ギアボックスは、わずか 160 mm の中心距離で最大 3,000 Nm のトルクを伝達することができます。
• 遠心鋳造ブロンズ製ウォームホイール:ウォームホイールには耐摩耗性と高耐荷重性に優れたCuSn12Ni2青銅を採用しています。遠心鋳造プロセスにより、緻密で気孔のない構造が生成され、ギアの疲労寿命が長くなります。
• 最適化された歯形:圧力角 22.5 度の修正インボリュート歯形を使用しており、負荷容量と効率のバランスが取れています。このプロファイルにより、歯元での応力集中も軽減され、衝撃荷重に対するウォーム ギアボックスの耐性が向上します。
• 高容量ベアリング:ウォームシャフトにはラジアル荷重とアキシアル荷重の両方に耐えられる円すいころ軸受が使用され、ウォームホイールシャフトには高耐久深溝玉軸受が使用されています。これらのベアリングは、ギアボックスの定格寿命 (L10 > 20,000 時間) を超えるサイズになっています。

トルク密度の利点を定量化するには、20 rpm で 500 Nm の出力トルクを必要とする一般的なコンベア アプリケーションを考えてみましょう。 4 段減速のヘリカル ギアボックスの中心距離は 200 mm、重量は 120 kg になる場合があります。当社の 40:1 比率のウォーム ギアボックスは、中心距離 100 mm、重量わずか 60 kg で同じトルクを提供できるため、必要な取り付けスペースが 60 パーセント削減され、コンベア全体の構造が簡素化されます。このコンパクトさは、限られた床面積で複数のドライブが使用されるモジュール式コンベヤ システムで特に価値があります。

さらに、ウォームギアボックスの直角構成により、取り付けに柔軟性が生まれます。入力軸は水平または垂直に配置でき、モーターはスペースに応じて上下または側面に取り付けることができます。当社の工場では、あらゆるコンベヤのレイアウトに合わせて、フット取り付け、フランジ取り付け、トルクアーム取り付けなどの複数の取り付けオプションを提供しています。この適応性と高トルク密度の組み合わせにより、ウォーム ギアボックスは新しいコンベヤ設計とスペースが重要な改造用途の両方にとって理想的なソリューションとなります。

当社のコンベヤ用ウォームギアボックスの主な技術仕様は何ですか?

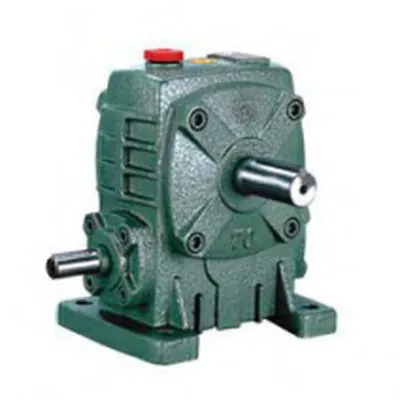

Raydafon は、コンベヤ用途向けに特別に設計された包括的なウォーム ギアボックスを提供しています。当社のシリーズには、中心距離 40mm ～ 160mm のモデルが含まれており、幅広いトルクと速度の要件をカバーします。以下の表は、ベルトコンベヤ、ローラーコンベヤ、スクリューコンベヤ、振動フィーダで使用される当社の最も人気のあるウォームギアボックスモデルの主な仕様を示しています。すべての値は、ISO 9001 および DIN 3996 規格に基づく型式試験に基づいています。当社の工場では、特定のコンベヤ設計に合わせて入力シャフト、出力シャフト、取り付けフランジ、比率をカスタマイズすることもできます。

標準のウォーム ギアボックス モデルに加えて、当社の工場では、統合された入力シャフト アダプター、出力シャフト キー、および事前に取り付けられたオイル ブリーザーを含む「コンベヤー対応」パッケージを提供しています。このパッケージにより設置が簡素化され、ウォーム ギアボックスは納品後すぐに使用できる状態になります。また、オプションのトルク アーム取り付けキットも提供しています。これにより、ウォーム ギアボックスが剛性ベースなしで反動トルクを吸収できるようになり、振動コンベアに特に便利な機能となります。

当社のすべてのウォーム ギアボックスには、極端な温度 (-40 °C ～ +120 °C) に耐える定格の合成ギア オイルが充填されており、毒性がなく、食品を扱うコンベヤに適しています。ハウジングは強化リブを備えた高級鋳鉄（GGG-40）製で、最大限の剛性と優れた放熱性を実現します。当社の工場では、化学薬品や紫外線劣化に強い 2 層の耐食性コーティング (エポキシプライマーとポリウレタントップコート) を適用し、過酷な産業環境でも長寿命を保証します。各ウォーム ギアボックスは 4 時間の無負荷慣らし運転テストとその後の全負荷効率テストを受け、すべてのユニットについて詳細なテスト レポートを提供します。

ウォームギアボックスはどのようにしてコンベヤ動作中の騒音と振動を低減できるのでしょうか?

騒音と振動は、コンベヤシステム、特に製造工場、倉庫、食品加工施設などの屋内環境において大きな懸念事項です。過度の騒音は従業員の健康上の問題を引き起こす可能性があり、振動はコンベヤコンポーネントの早期摩耗や製品の損傷を引き起こす可能性があります。ウォーム ギアボックスは、ウォームとウォーム ホイールの間の滑り動作により、他の多くのタイプのギアボックスと比較して、本質的に騒音と振動のレベルが低くなります。これにより、ギアの噛み合いによる突然の衝撃ではなく、徐々に負荷がかかります。 Raydafon の工場では、精密製造、最適化された歯形、高度な潤滑の組み合わせにより、ウォーム ギアボックスの静かな動作をさらに強化しました。

騒音と振動を低減する当社のウォーム ギアボックスの具体的な設計機能:

• 地面のワームの糸:ウォームの表面粗さはRa0.2マイクロメートルに研磨されており、摩擦による騒音を低減し、ウォームホイールとの滑らかな噛み合いを実現します。この精密な研削により摩擦係数も低減され、動作温度を下げながら効率が向上します。
• ねじれ角の最適化:ギアペアの噛み合い剛性の変動を最小限に抑えるために、ねじれ角を慎重に選択します。剛性の変化が小さいほど振動励起が少なくなり、ウォーム ギアボックスがより静かになります。
• 消音ハウジング:鋳鉄製ハウジングは、重要な領域の壁が厚くなるように設計されており、音波の伝播を遮断する内部リブが組み込まれています。このパッシブノイズ低減技術により、標準設計と比較して全体のサウンドレベルを 5 ～ 8 dBA 下げることができます。
• 高品質ベアリング:ラジアル遊びが少なく高精度 (P5 または P6 クラス) の高級ベアリングを使用することで、シャフトの振れが軽減され、その結果コンベヤフレームに伝わる振動が軽減されます。また、一貫した接触を維持するベアリングのプリロード調整を使用し、ウォーム ギアボックスの耐用年数にわたる振動を最小限に抑えます。

騒音性能を定量化するために、当社工場では無響室で騒音試験を実施しました。典型的なコンベア速度 30 rpm、定格トルクの 80% の負荷において、当社のウォーム ギアボックスの音圧レベルは 72 dBA と測定されました。これに対し、標準的な競合他社ユニットでは 78 dBA、同様の容量のヘリカル ギアボックスでは 82 dBA でした。 3 dBA の減少は騒音レベルが半分になると認識されるため、この 6 ～ 10 dBA の減少は重要です。実際のコンベヤ用途では、この違いにより、騒々しく不快な作業環境が、より快適で生産性の高い作業環境に変わる可能性があります。

振動の低減も同様に重要です。当社のウォーム ギアボックスは、1.8 mm/s RMS 未満の振動速度 (ISO 10816 に準拠) を発生します。これは、産業機械にとって「良好な」範囲内に十分入っています。この低振動レベルにより、コンベア ベルト、ローラー、ベアリングの寿命が延び、ベルト上で製品がずれるリスクも軽減されます。敏感な電子部品や食品を搬送する用途など、特に厳しい振動制限がある用途向けに、当社の工場では、オプションの防振マウントと動的バランスの取れた出力シャフトを備えたウォーム ギアボックスを供給できます。ウォーム ギアボックスの設計において騒音と振動の低減を優先することで、コンベア オペレーターがより安全で信頼性が高く、より効率的なマテリアル ハンドリング プロセスを実現できるように支援します。

よくある質問 (FAQ)

質問 1: ウォーム ギアボックスのセルフロック機能は、傾斜したコンベヤに対して常に信頼性がありますか?

回答: セルフロック機能の信頼性は、ウォームの摩擦係数とリード角によって決まります。当社のウォーム ギアボックスは、通常の動作条件下で信頼性の高いセルフロックを確保するために、摩擦角よりも低いリード角 (通常は 3 ～ 5 度) で設計されています。ただし、コンベアが大きな振動や衝撃荷重を受けると、セルフロックが一時的に解除されることがあります。このような場合には、安全性を高めるため、リード角を少し大きめにしたウォーム減速機を使用し、外部ブレーキを追加することをお勧めします。当社の工場では、お客様の特定の傾斜と荷重プロファイルに適したセルフロック構成を選択するための詳細なガイダンスを提供できます。

質問 2: コンベヤ用途のウォーム ギアボックスの効率はヘリカル ギアボックスとどのように比較されますか?

回答: 高減速比 (例: 50:1) のウォーム ギアボックスの効率は通常 70 ～ 85 パーセントですが、同じ比率のヘリカル ギアボックスでは 90 ～ 95 パーセントの効率を達成できる場合があります。ただし、ウォーム ギアボックスの効率だけが要因ではありません。セルフロック機能、コンパクトさ、動作音の静かさは、効率のわずかな欠点を上回ることがよくあります。全負荷で継続的に稼働するコンベヤの場合、ヘリカル ギアボックスの方がエネルギー効率が高い可能性がありますが、中程度の負荷または断続的な用途では、ウォーム ギアボックスの全体的な利点により、ウォーム ギアボックスが推奨されます。当社の工場では、エネルギーコスト分析を実行して、お客様の運用に最適なタイプを決定することができます。

質問 3: コンベアサービスのウォームギアボックスに推奨される潤滑剤は何ですか?

回答: ほとんどのコンベア用途には、高品質の合成ギヤ オイル (ISO VG 460 または 680) を使用することをお勧めします。これは、優れた膜強度を提供し、広い温度範囲にわたって安定性を保つためです。低速 (20 rpm 以下) または低温環境 (0°C 以下) で動作するウォーム ギアボックスの場合、撹拌損失を減らすために低粘度のオイル (ISO VG 320) を使用することがあります。当社の工場では、推奨オイルが事前に充填されたウォーム ギアボックスを供給しており、詳細な潤滑チャートも提供しています。特に埃っぽい環境や腐食性の環境で動作するコンベヤの場合は、定期的なオイル分析をお勧めします。

質問 4: ウォーム ギアボックスは、バルク材料コンベアで一般的な衝撃荷重に耐えることができますか?

回答: はい、当社のウォーム ギアボックスは、ウォームとウォーム ホイールの堅牢な構造により、衝撃荷重に耐えられるように設計されています。青銅製ウォームホイールは衝撃エネルギーを吸収する適度な延性を持ち、硬化鋼製ウォームは表面疲労に耐えます。砕石機コンベアなどの厳しい衝撃荷重がかかる用途には、より大きな中心距離と統合型トルク リミッターを備えたウォーム ギアボックスを提供できます。トルクリミッターは、あらかじめ設定されたトルクを超えると出力シャフトを解放し、ウォームギアボックスやコンベヤの損傷を防ぎます。当社の工場では、IEC 60804 規格に基づいて、すべてのウォーム ギアボックス モデルの衝撃荷重定格を提供しています。

質問 5: コンベヤ システムのウォーム ギアボックスの一般的な耐用年数はどれくらいですか?また、どうすれば耐用年数を延ばすことができますか?

回答: コンベア用途における当社のウォーム ギアボックスの一般的な耐用年数は、定格負荷で 50,000 ～ 100,000 時間です。この期間は、500 時間ごとのオイル レベルと品質のチェック、2,000 時間ごと (または毎年) のオイル交換、出力シャフト シールの漏れの検査など、定期的なメンテナンスを実行することで延長できます。要求の厳しい用途には、耐摩耗添加剤を含む合成油を使用し、3,000 時間ごとにオイルを交換することをお勧めします。当社の工場では、ギアボックスの振動やオイルの劣化を測定する状態監視サービスを提供しているため、故障が発生する前にメンテナンスの計画を立てることができます。適切なメンテナンスを行えば、ウォーム ギアボックスの稼働時間は 150,000 時間を軽く超えます。

結論: ウォーム ギアボックス - コンベヤ オートメーションの信頼できるソリューション

ウォーム ギアボックスは、安全な荷重保持 (セルフロックによる)、コンパクトな設置面積での高トルク、静かで振動のない動作、長期信頼性といったマテリアル ハンドリングの中核的な要件に対応しているため、コンベア システムにとって推奨されるソリューションであり続けています。 Raydafon Technology Group Co., Limited の工場では、最先端の素材、精密機械加工、厳格な品質管理を統合し、現代のコンベヤの要求を満たすウォーム ギアボックスの設計と製造を完成させました。新しいコンベヤ ラインを設計する場合でも、既存のコンベヤ ラインをアップグレードする場合でも、当社のウォーム ギアボックス シリーズは、必要なパフォーマンス、柔軟性、耐久性を提供します。

信頼性の高いウォームギアボックスを使用してコンベヤシステムのパフォーマンスを向上させる準備はできていますか?レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください総合的なギアボックス選択に関するコンサルティングをご利用いただけます。当社のエンジニアリング チームは、コンベアの速度、トルク、環境条件を分析し、正しい比率、取り付け、シールのオプションを備えた最適なウォーム ギアボックス モデルを推奨します。テスト用のサンプルユニット、統合用の 3D CAD モデル、および完全なアフターサポートを提供します。今すぐ Raydafon Technology Group Co.,Limited に無料のウォーム ギアボックス設計提案をリクエストして、真に最適化されたコンベヤ ドライブの違いを体験してください。
