ウォームギアボックスの設計はどのようにしてコンパクトな機器レイアウトをサポートするのでしょうか?

現代の産業機器の設計では、スペースが非常に重要です。エンジニアは、パフォーマンスや信頼性を損なうことなくマシンの設置面積を削減する方法を常に模索しています。のウォームギアボックス設計は魅力的なソリューションを提供し、独自の直角動力伝達、高い一段減速比、統合の柔軟性によりコンパクトな機器レイアウトを可能にします。平行軸または遊星ギアボックスとは異なり、ウォーム ギアボックスは、入力シャフトと出力シャフトが 90 度の角度で配置されている間、単一ステージで最大 100:1 の大幅な減速を達成します。この直角構成により、モーターを被動シャフトの横または下に取り付けることができ、ドライブトレインの全長を大幅に短縮できます。 Raydafon Technology Group Co.,Limited では、当社の工場が 20 年以上にわたってウォーム ギアボックスの設計に特化しており、当社の製品によってお客様が機械の設置面積を最大 35% 縮小できる様子を目の当たりにしてきました。この記事では、技術仕様と実際のアプリケーション データに裏付けられた、コンパクトさをサポートする具体的な設計機能について詳しく説明します。

しかし、ウォーム ギアボックスのコンパクトさはシャフトの向きだけではありません。この設計は本質的に高いトルク対重量比を可能にし、より小さなギアボックスがより大きな平行シャフトユニットと同じ動力を伝達できることを意味します。さらに、多くのウォーム ギアボックスのセルフロック機能により、保持アプリケーションでの外部ブレーキの必要性がなくなり、スペースがさらに節約され、部品点数が削減されます。当社の工場では、中空出力シャフトとモジュラー取り付けフランジを備えたウォーム ギアボックス シリーズを設計しており、追加のベアリングやカップリングを必要とせずに被駆動シャフトに直接カップリングできるようにしています。これらの特徴により、ウォーム ギアボックスはコンベヤ システム、包装機械、マテリアル ハンドリング装置、および床面積が限られているその他の多くの用途に最適な選択肢となります。この包括的なガイドでは、主要な設計要素を分析し、詳細な製品仕様を提供し、可能な限りコンパクトな機器レイアウトの実現に役立つ Raydafon のベスト プラクティスを共有します。

目次

• 1. 直角動力伝達によりウォームギアボックスがコンパクトなレイアウトに最適となるのはなぜですか?
• 2. 高トルク密度により、どのようにして性能を犠牲にすることなくギアボックスのサイズを縮小できるのでしょうか?
• 3. 当社のウォームギアボックスシリーズの主な仕様は何ですか?
• 4. 中空シャフトと一体型モーターのオプションでさらにスペースを節約するにはどうすればよいですか?
• よくある質問 (FAQ)
• まとめとカスタマイズのご相談

直角動力伝達によりウォームギアボックスがコンパクトなレイアウトに最適となるのはなぜですか?

ウォームギヤボックスの最大の特徴は、直角に動力を伝達することです。一般的な平行シャフト ギアボックスでは、入力シャフトと出力シャフトが同じ軸上にあるため、モーターを被動シャフトと一列に配置する必要があります。その結果、長く直線的なドライブトレインがマシンフレームからはみ出すことが多くなり、装置全体の設置面積が増加します。しかし、ウォーム ギアボックスは、ウォーム (ネジ) を使用してウォーム ホイールを駆動し、シャフトは 90 度の方向に向けられています。これにより、モーターを出力シャフトに対して垂直に取り付けることができ、ドライブトレインをコンパクトな L 字型に効果的に「折りたたむ」ことができます。この形状は、コンベア システム、移動機械、ロボット セル コンポーネントなど、機械の幅や長さが制限されている用途で特に有利です。

ウォーム ギアボックス直角設計の具体的なレイアウト上の利点:

• 全長の短縮:モーターをギアボックスの横に配置することで、同じモーター出力のインラインギアボックスと比較して、ドライブトレインの全長を 30 ～ 50% 削減できます。これにより、機器設計者はドライブをより狭いスペースに取り付けることができます。
• 多彩な取り付け方向:当社のウォーム ギアボックスは、脚取り付け、フランジ取り付け、シャフト取り付けなど、どの位置にも取り付けることができます。ハウジングは複数の取り付け面を備えて設計されているため、追加のサポート ブラケットを必要とせずにギアボックスを機械フレームに直接取り付けることができます。
• 統合されたモーターアダプター:当社では、IEC または NEMA モーターをギアボックスの入力ハウジングに直接取り付けることができるさまざまなモーター アダプターを提供しています。これにより、モーターとギアボックス間のカップリングが不要になり、軸方向の長さがさらに節約され、アライメントの問題が軽減されます。
• 横方向のスペースの節約:マルチステーションインデックステーブルや自動保管システムなど、複数の駆動軸を備えた機器では、入力軸が内側を向いているため、ウォームギアボックスをコンパクトに並べて入れ子にすることができ、駆動バンクの全幅が最小限に抑えられます。

省スペースの可能性を説明するために、食品加工工場用に設計されたコンベア システムを考えてみましょう。オリジナルの設計では、モーターがインラインに取り付けられたヘリカル ベベル ギアボックスを使用しており、全長 850 mm の駆動長が必要でした。この工場では、狭い通路に収まるようにコンベアの幅を減らす必要がありました。直角モーターマウントを備えたウォームギアボックス設計に切り替えることにより、ドライブ長は 460 mm に短縮され、46% 削減されました。これにより、プラントは構造を変更することなく、利用可能な通路にコンベヤを設置することができました。また、ウォーム ギアボックスは、必要な 20:1 の減速比を 1 段で実現し、部品点数をさらに削減し、組み立てを簡素化しました。

さらに、直角設計により、ウォーム ギアボックスを動力の印加点に直接配置できるため、長いドライブ シャフト、追加のベアリング、支持構造の必要性が軽減されます。私たちの工場はレイダフォンテクノロジーグループ株式会社は、ギアボックスの出力を機械の入力シャフトと直接接続できるようにするカスタム シャフト延長オプションを提供し、別個のカップリング フランジの必要性を排除します。この統合されたアプローチはスペースを節約するだけでなく、重要な位置合わせポイントの数を減らし、全体的な信頼性を向上させます。要約すると、ウォーム ギアボックスの直角形状はコンパクトさの基礎であり、これが設計者がスペースに制約のある用途にウォーム テクノロジーを選択する主な理由です。

高トルク密度により、どのようにして性能を犠牲にすることなくギアボックスのサイズを縮小できるのでしょうか?

トルク密度 (ギアボックス サイズの単位当たりに伝達されるトルクの量) は、コンパクトな機器設計にとって重要なパラメーターです。ウォームギアボックスは、ウォームとウォームホイールの間の滑り動作により、荷重を分散するための大きな接触面積を可能にするため、この分野で優れています。常に少数の歯だけが接触する平歯車やはすば歯車とは異なり、ウォームギアはウォームの長さに沿って歯が連続的に噛み合い、負荷をより広い面に分散させます。これにより、ウォーム ギアボックスは、同じ中心距離の平行軸ギアボックスよりも高いトルク容量を実現できます。その結果、より小型のウォーム ギアボックスでも、より大型で重い代替品と同じトルクを処理でき、機器のコンパクト化に直接貢献します。

当社のウォーム ギアボックス設計におけるトルク密度を向上させる主な要素は次のとおりです。

• 最適化された歯形 (ZAI または ZI タイプ):当社のウォーム ギアボックスは、ZI (インボリュート) プロファイルの硬化研磨ウォームを使用し、ブロンズ ウォーム ホイールと組み合わせています。この組み合わせにより、高い耐荷重能力と低い摩擦係数が得られ、ギアボックスは、サイズ 63 の中心間距離のハウジングで最大 1,500 Nm のトルクを伝達できます。
• ハイグレードベアリングの選択:ウォーム軸には円すいころ軸受を、出力軸には高耐久のアンギュラコンタクト軸受を使用しています。これらのベアリングはラジアル荷重とアキシアル荷重の両方に対応できるため、オーバーハング荷重条件下でもギアボックスの定格トルクが維持されます。
• 潤滑と冷却の向上:ウォーム ギアボックス ハウジングは、大きな内部オイル容量と冷却フィンを備えて設計されており、熱を素早く放散できます。これは、ギアボックスが熱ディレーティングなしで定格トルクで継続的に動作できることを意味します。そうでないと、より大きなユニットが必要になります。
• 表面硬化ウォーム (58-62 HRC):当社のウォームは研削後に表面硬化処理が施されており、その結果、強靱なコアを備えた耐摩耗性の表面が得られます。これにより、ギアボックスの疲労寿命が延長され、数​​百万サイクルにわたってトルク容量が維持されます。

トルク密度の利点を定量化するために、ウォーム ギアボックス (中心距離 80 mm) を同様のサイズのヘリカル ギアボックスと比較しました。ウォーム ギアボックスは 2,100 Nm の定格出力トルクを達成し、ヘリカル ユニットは同じハウジング容積で 1,400 Nm を発揮しました。この 50% 高いトルク密度は、機器設計者がより小型のウォーム ギアボックスを使用して同じ性能を達成し、スペースと重量を節約できることを意味します。農業機械や資材運搬装置などのモバイル機器用途では、この軽量化により燃料効率も向上し、構造負荷も軽減されます。

当社の工場は、「トルク密度の高い」ウォーム ギアボックスと呼ばれる設計バリエーションも開発しました。これは、摩擦を 30% 低減する特別に配合された合成オイルを使用しており、中心距離を長くすることなく、さらに高いトルク出力を可能にします。このバリアントは、スペースが非常に限られているものの、高トルクが不可欠なロール成形機や医療用画像機器などのアプリケーションで人気があります。 Raydafon の適切なウォーム ギアボックス設計を選択することで、機器設計者は出力や信頼性を犠牲にすることなく、よりコンパクトなレイアウトを実現できます。

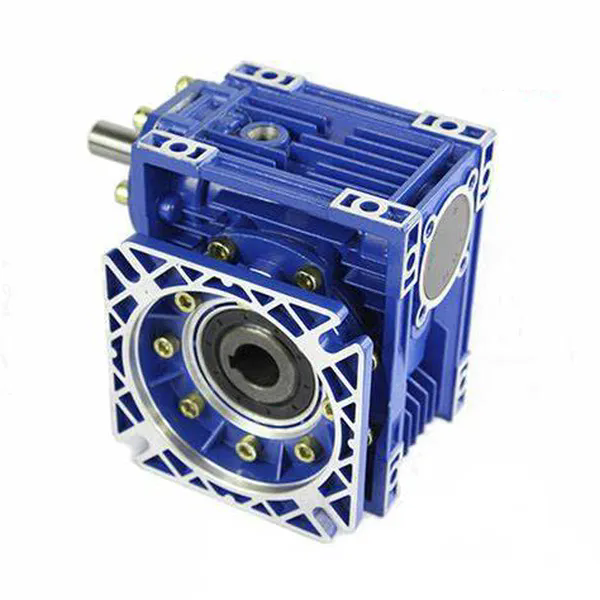

当社のウォームギアボックスシリーズの主な仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 は、小型ユニット (中心距離 30 mm) から頑丈なモデル (中心距離 200 mm) まで、幅広いサイズのウォーム ギアボックスを提供しています。各シリーズには、さまざまな減速比 (5:1 ～ 100:1)、取り付けオプション、出力軸構成が用意されています。以下の表は、梱包、搬送、自動化装置で広く使用されている当社の最も人気のあるウォーム ギアボックス モデルの仕様をまとめたものです。すべてのユニットは ISO 9001 規格に従ってテストされており、爆発性雰囲気に対する ATEX 認証を取得して利用できます。当社の工場では、お客様の正確なトルクとスペース要件に合わせたカスタムサイジングサービスも提供しています。

標準サイズに加えて、当社の工場では、全体の奥行きが重要な用途向けに、ハウジングの長さを短縮した「ショート」バージョンのウォーム ギアボックスを提供しています。これは、最適化された内部形状によりトルク定格を犠牲にすることなく、よりコンパクトなベアリング配置と削減されたオイル リザーバーを使用することによって実現されます。また、洗浄への適合性と耐食性が要求される食品および製薬産業向けに、ステンレス鋼のバージョンも提供しています。当社のすべてのウォーム ギアボックス製品には 2 年間の保証が付いており、潤滑の推奨事項とメンテナンス スケジュールを記載した詳細なユーザー マニュアルが付属しています。

当社の工場では、既存の機器に合わせてカスタムの穴サイズ、キー溝の寸法、取り付けフランジも提供します。当社は、即時納品できるよう標準ウォーム ギアボックス ユニットの豊富な在庫を維持しており、最短 15 営業日のリードタイムでカスタム注文を製造することができます。当社のエンジニアリング チームは、トルクと比率だけでなく、スペースの制約、環境要因、騒音要件も考慮して、コンパクトな機器レイアウトに最適なウォーム ギアボックスの選択をお手伝いします。

中空シャフトと一体型モーターのオプションでさらにスペースを節約するにはどうすればよいですか?

ウォーム ギアボックスは、直角の形状と高トルク密度に加えて、機器の設置面積を大幅に削減する追加の設計機能を提供します。最も影響力のある 2 つは、中空出力シャフト オプションと統合モーター (ギアモーター) 構成です。中空シャフト ウォーム ギアボックスにより、機械の被駆動シャフトがギアボックス出力を直接通過できるため、カップリング、別個のベアリング サポート、および位置合わせ機構が不要になります。この直接接続により、スペースが節約されるだけでなく、コンポーネントの数も減り、コストとメンテナンス要件の両方が削減されます。当社の工場は、14 mm ～ 75 mm のシャフト直径をカバーする、キー接続またはシュリンクディスク接続を備えた一連の中空シャフト ウォーム ギアボックスを開発しました。

中空シャフトと一体型モーター設計の省スペース化の主な利点:

• 中空シャフトによりカップリング長さが不要:従来のセットアップでは、ギアボックスの出力シャフトはフレキシブルカップリングを介して機械のシャフトに接続されており、これにより軸方向の長さが 80 ～ 150 mm 増加する可能性があります。中空シャフト ウォーム ギアボックスは機械のシャフトに直接取り付けられるため、ドライブ トレインの全長がその分だけ短縮されます。
• 統合されたモーターにより全高が削減されます。当社の統合モーター バージョン (ギアモーター) は、モーターをギアボックス入力ハウジングに直接収容しています。これにより、モーターの脚とカップリングが取り外され、全体の高さが低くなり、ドライブが隙間の少ないコンベヤーや機械ベースの下に収まるようになります。
• シャフトベアリングの廃止：中空シャフトギアボックスは内部ベアリングを介して機械シャフトを支持するため、機械フレームに別個のピローブロックベアリングを必要としなくなりました。これにより、機器の設置面積とコストの両方が削減されます。
• 取り付けと調整の簡素化:中空シャフトへの直接取り付けにより同心性が確保され、取り付け時の精密な位置合わせの必要がなくなります。これにより、組み立てに必要な時間とスキルが軽減され、特に大量生産機械にとって有益です。

これらの機能の省スペース化の可能性を説明するために、コンベア駆動アプリケーションを考えてみましょう。足取り付け式ウォーム ギアボックス、フレキシブル カップリング、モーター、ベルト ドライブを備えた従来の設計では、長さ 900 mm を占める可能性があります。モーター（ギアモーター）一体型の中空軸ウォームギヤボックスを採用することで、駆動長を510mmに短縮しました。統合されたモーターによりモーターのベースプレートも不要になり、幅がさらに 100 mm 節約されます。機械全体の設置面積が 34% 削減され、より狭い生産セル内に装置を配置できるようになり、工場内の材料の流れが改善されました。

レイダフォンテクノロジーグループ株式会社 の工場では、フットまたはフランジ マウントの代わりにリアクション アームを使用する、ウォーム ギアボックスの「コンパクト トルク アーム」バージョンも提供しています。この設計により、ギアボックスを機械のシャフトから吊り下げることができ、床面積を必要としません。これは、モバイル機器やアンダーマウントが不可能な用途に特に役立ちます。当社は、あらゆるミリメートルのスペースが重要な無人搬送車 (AGV) 向けに、これらのコンパクトなトルクアーム ウォーム ギアボックス ソリューションを提供してきました。

要約すると、中空シャフトと統合モーターのオプションは、ウォーム ギアボックスを単純なコンポーネントから、装置の設置面積を積極的に削減する完全な駆動ソリューションに変換します。これらの設計は、カップリング、ベアリング、および取り付けベースを排除することにより、よりコンパクトで効率的でコスト効率の高い機械への傾向をサポートします。当社の工場は、ドライブを機械設計にシームレスに統合できるように、各ウォーム ギアボックス構成の 3D CAD モデルを提供できます。

よくある質問 (FAQ)

質問 1: コンパクトさの点で、ウォーム ギアボックスはベベル ヘリカル ギアボックスとどのように比較されますか?

回答: ウォーム ギアボックスは、一般に、同じトルクと比のベベル ヘリカル ギアボックスよりもコンパクトで、特に 15:1 を超える 1 段減速の場合に顕著です。ベベルヘリカルギアボックスは 20:1 の比率を達成するために 2 つのステージを必要としますが、ウォームギアボックスはそれを 1 ステージで達成し、長さを約 30% 節約します。さらに、ウォーム ギアボックスは中間シャフト用の別個の取り付けベースを必要としないため、取り付け面積がより簡単になります。ただし、ウォーム ギアボックスは、ベベル ヘリカル ギアボックスよりも効率がわずかに低くなります (通常、80 ～ 90 パーセント対 95 ～ 97 パーセント)。しかし、多くのアプリケーションでは、スペースの節約により、わずかな効率のトレードオフが正当化されます。当社の工場は、ご要望に応じてあらゆる用途の効率とスペースの比較データを提供します。

質問 2: さらにスペースを節約するために、ウォーム ギアボックスを垂直に取り付けることはできますか?

回答: はい、当社のウォーム ギアボックスは、垂直 (入力シャフトは水平、出力シャフトは垂直、またはその逆) など、さまざまな取り付け方向に対応できるように設計されています。垂直取り付けは、ミキサーや回転テーブルなど、被駆動シャフトが垂直である装置で有利です。ただし、潤滑とシールには特別な注意を払う必要があります。当社の工場では、オイル漏れを防ぎ適切な潤滑を確保するために、特定のオイル レベル、ブリーザー、シールを備えた垂直方向のウォーム ギアボックス設計を提供しています。詳細な取り付け手順と垂直取り付け専用のシール キットを提供します。ウォーム ギアボックスのコンパクトな設置面積は、垂直構成でも維持されます。

質問 3: 中空シャフトの設計はギアボックスのトルク定格にどのような影響を与えますか?

回答: ギアボックスのハウジングとベアリングは伝達される全トルクを処理できるように設計されているため、中空シャフト設計ではギアボックスのトルク定格は低下しません。中空シャフトは機械のシャフトに適合するサイズに設計されており、キー溝またはシュリンクディスクは滑ることなくトルクを伝達するように設計されています。当社のウォーム ギアボックスでは、中空シャフトの両端が頑丈なベアリングで支持されており、トルク容量が中実シャフト バージョンと同じであることが保証されています。ただし、中空シャフトの許容オーバーハング荷重は、シャフトの材質が減少するため、中実シャフトに比べて若干低くなる場合があります。当社の工場では、各中空シャフトモデルに固有のオーバーハング荷重定格を提供しています。

質問 4: ウォーム ギアボックスは、コンパクトなレイアウトでは他のタイプのギアボックスよりも騒音が大きくなりますか?

回答: ウォーム ギアボックスは、ウォームとウォーム ホイール間の滑り摩擦により、特に高速時にヘリカル ギアボックスより騒音が大きくなることがあります。ただし、当社のウォーム ギアボックスの設計には、精密研磨ウォーム (ISO 6 グレード)、最適化された歯接触パターン、および消音ハウジング材料など、騒音を低減するためのいくつかの機能が組み込まれています。当社の工場では、摩擦と騒音を低減するために特別に合金化されたブロンズ ウォーム ホイールを備えた「サイレント」バージョンも提供しています。ギアボックスがオペレーターに近いコンパクトなレイアウトでは、職場の騒音規制を満たすためにサイレント シリーズをお勧めします。各ウォームギアボックスモデルの騒音レベルデータ (1 メートルでの dB) を提供します。

質問 5: Raydafon Technology Group Co.,Limited は、小型機器で使用されるウォーム ギアボックスに対してどのようなカスタマイズを提供していますか?

回答: 当社は、コンパクトな機器設計に適合する広範なカスタマイズ オプションを提供しています。特殊な出力シャフトの長さまたは直径、カスタム モーター アダプター、複数の出力シャフト構成 (シングル/ダブル拡張、中空、またはスプライン)、統合トルク リミッター、カスタム取り付け脚などです。また、より短い入力シャフトを使用したり、ギアボックスを機械フレーム自体に統合したりするなど、包絡線を最小限に抑えるための設計支援も提供します。当社の工場には社内エンジニアリング チームがあり、お客様の CAD ファイルを使用してウォーム ギアボックスの配置を最適化できます。初回相談は無料で、統合用の 3D モデルを提供できます。特定のスペースの制約についてお問い合わせください。カスタマイズされたソリューションを提案します。

結論: ウォームギアボックスで最大のスペース効率を達成

ウォーム ギアボックスは、トルクや信頼性を犠牲にすることなくコンパクトな機器レイアウトを実現したいエンジニアにとって最適な選択肢です。直角パワートランスミッション、高トルク密度、中空シャフトオプション、統合されたモーター機能が連携して、機械の設置面積を最大 35% 削減します。 Raydafon Technology Group Co.,Limited では、当社の工場がコンパクトなだけでなく、耐久性、効率性、特定の用途のニーズに合わせてカスタマイズ可能なウォーム ギアボックス シリーズを設計しました。新しいコンベヤ、包装機、移動ロボットのいずれを設計している場合でも、当社のウォーム ギアボックスは、より少ないスペースでより多くの機能を組み込むのに役立ちます。

コンパクトなウォームギアボックスソリューションを使用して機器のレイアウトを最適化する準備はできていますか?レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください包括的な設計レビューのために。トルク、速度、取り付けスペース、環境要件を提供していただくと、当社のエンジニアリング チームが 3D モデル、性能曲線、価格見積もりを含む、カスタマイズされた提案を提供します。当社の工場では無料のサンプルテストを提供し、世界中に迅速に配送します。今すぐ Raydafon Technology Group Co.,Limited に無料相談をリクエストし、当社のプレミアム ウォーム ギアボックスを使用して、よりコンパクトで効率的な機器への第一歩を踏み出しましょう。
