農業用ギアボックスはトラクター PTO システムでどのように機能しますか?

すべてのトラクター駆動の農機具では、農業用ギアボックスは、トラクターのパワーテイクオフ (PTO) シャフトから作業機の作動部分に動力を伝達する重要な機械ブリッジです。しかし、農業用ギアボックスはこのシステム内でどのように正確に機能するのでしょうか?農業用ギアボックスの核心は、速度とトルクのコンバーターです。トラクターの PTO からの高速、低トルクの入力 (通常は 540 rpm または 1,000 rpm) を受け取り、それを耕うん、草刈り、梱包などの作業に適した低速、高トルクの出力に変換します。この変換は、1 つまたは複数の歯車列に配置された、歯数の異なる一連の噛み合う歯車によって実現されます。 Raydafon Technology Group Co.,Limited の工場では、20 年以上にわたって農業用ギアボックスの設計と製造を行っており、これらのギア トレインのエンジニアリングを改良して、大きな衝撃荷重下でも 96% 以上の効率レベルを達成しました。

PTO システムの農業用ギアボックスの動作原理は、速度とトルクの積が一定に保たれる (摩擦損失を除く) というギアの基本法則に基づいています。小さいギアが大きいギアを駆動すると、出力速度は比例して低下し、出力トルクは同じ比率で増加します。たとえば、3:1 ギア減速は 1,000 rpm の入力を 333 rpm の出力に変換し、トルクが 3 倍になります。これは、土壌を切断して混合するために高トルクを必要とするロータリー耕耘機などの作業機には不可欠です。さらに、農業用ギアボックスには、ドライブラインを過負荷から保護するためにクラッチまたはシャーピンが組み込まれていることが多く、一部のモデルには汎用性を高めるためにリバースギアや複数の速度範囲が含まれています。この包括的なガイドでは、農業用ギアボックスの機械コンポーネント、潤滑システム、動作原理について詳しく説明します。また、詳細な技術仕様、実際のパフォーマンスデータ、農業部門における工場の豊富な経験から得たメンテナンスのベストプラクティスも共有します。

目次

• 1. トラクター PTO システムに減速機が不可欠なのはなぜですか?
• 2. 農業用ギアボックスの内部コンポーネントはどのように連携しますか?
• 3. 当社の農業用ギアボックスの主な技術仕様は何ですか?
• 4. 適切な潤滑とメンテナンスによりギアボックスのパフォーマンスを最大化するにはどうすればよいですか?
• よくある質問 (FAQ)
• 結論とカスタムギアボックスソリューション

トラクター PTO システムにギア減速が不可欠なのはなぜですか?

トラクターの PTO シャフトは通常、トラクターのモデルと使用する規格に応じて、540 rpm または 1,000 rpm で回転します。ただし、ほとんどの農機具は、トラクターが直接供給できるトルクよりもはるかに低い速度 (多くの場合 200 ～ 600 rpm) で動作するように設計されています。トラクターの出力と作業機の要件との間のこの不一致が、農業用ギアボックスが不可欠である根本的な理由です。ギア減速がないと、ロータリー耕運機の爪の回転が速すぎて、石に当たると爪が折れてしまい、土壌が十分に粉砕されません。ベーラーには干し草を圧縮してしっかりとした俵を作るのに十分なトルクがありません。農業用ギアボックスは、一連のギアを使用して入力速度を低下させ、トルクを増大させることでこの問題を解決し、作業機が最適なパワーバンド内で動作するようにします。

トラクターの PTO システムにギア減速が不可欠である主な理由:

• トルク倍率:耕起、土掘り、深耕などの農業作業では、土壌抵抗を克服するために高トルクが必要です。農業用ギアボックスは、減速比に応じてトラクターのトルクを 2 ～ 6 倍にすることができます。たとえば、4:1 減速ギアボックスは作業機の入力シャフトで 4 倍のトルクを生成することができ、硬い粘土や圧縮された土壌を切断することができます。
• スピードマッチング:器具には、効率と摩耗を考慮して最適な動作速度が設定されています。たとえば、芝刈り機できれいに切断するには、約 70 ～ 80 m/s の刃先速度が必要です。農業用ギアボックスは、作業機の設計速度に合わせて PTO 速度を低下させたり、場合によっては増加させたりします。これにより、作業機に損傷を与える可能性のある速度超過や、生産性を低下させる速度不足を防ぎます。
• エンジン負荷の最適化:農業用ギアボックスは、農機具が理想的な速度で動作している間、トラクターが最も燃料効率の高いエンジン速度 (通常は最大 rpm の 85 ～ 90%) で動作できるようにすることで、全体的な燃費の向上に貢献します。当社の工場で製造される最新の農業用ギアボックスは、トラクター エンジンのマッピングに合わせた特定の比率で設計されており、燃料を最大 15% 節約できます。
• さまざまな PTO 速度への適応性:多くの農業用ギアボックスは、単純なギア セレクターまたは異なる入力シャフトを使用して、540 rpm と 1,000 rpm の両方の入力を受け入れるように設計されています。この多用途性により、単一の作業機をさまざまなトラクターで使用できるため、農家の資産活用率が向上します。

ギア減速の実際的な重要性を説明するために、5 溝のリバーシブルプラウで耕耘するために使用される 120 馬力のトラクターを考えてみましょう。プラウが土壌を引き抜くには、230 rpm、1,800 Nm のトルクが必要です。トラクターの PTO は 1,000 rpm を提供しますが、トルクは 380 Nm のみです。 4.3:1 農業用ギアボックスは、速度を 233 rpm に低下させ、トルクを 1,630 Nm まで増大させ、プラウの要件を満たします。ギアボックスがなければプラウを効果的に使用することは不可能です。当社の工場は、コンパクトな寸法と軽量を維持しながら、このような高トルク負荷に対応できる農業用ギアボックスを設計し、作業機全体のバランスが良く、操作が容易であることを保証します。

さらに、農業用ギアボックスのギア減速は、トラクターと作業機の間の慣性の不一致を軽減するのにも役立ちます。荷重が突然変化したとき（岩にぶつかったときなど）、ギアボックスのギアが衝撃を吸収して滑らかにし、衝撃がトラクターのトランスミッションに伝わるのを防ぎます。この保護機能は過小評価されがちですが、トラクターと作業機の両方の寿命にとっては重要です。 Raydafon では、農業用ギアボックスを最大入力トルクの 1.5 倍の安全率で設計し、偶発的な過負荷にも故障することなく確実に対処できるようにしています。

農業用ギアボックスの内部コンポーネントはどのように連携しますか?

農業用ギアボックスは、ギア、シャフト、ベアリング、ハウジングが調和して機能して動力を伝達する精密なアセンブリです。トラクター PTO アプリケーションの最も一般的な構成は、ベベル ギアボックス (動力の流れの方向を 90 度変更するため) または平行シャフト ギアボックス (入力シャフトと出力シャフトを平行に保つため) です。ハウジング内では、歯車が歯車列に配置され、入力歯車 (ピニオン) がより大きな出力歯車 (ブル ギア) または一連の中間歯車と噛み合い、必要な減速比を実現します。私たちの工場はレイダフォンテクノロジーグループ株式会社は、農業用ギアボックスにヘリカル ギアを使用しています。これは、ストレート カット ギアと比較して、スムーズな動作、高い負荷容量、および低い騒音を実現するためです。 The teeth are precisely ground to achieve a surface finish of 0.8 microns, ensuring quiet operation and long life.

農業用ギアボックスの主要な内部コンポーネントとそれらがどのように連携するか:

• インプットシャフトとピニオンギヤ：入力シャフトはスプラインカップリングを介してトラクターの PTO に接続されています。ピニオン ギアは入力シャフトと一体化または取り付けられており、列車内で最小のギアです。第一中間ギヤと噛み合うか、出力ギヤと直接噛み合います。ピニオンの歯の数 (通常は 12 ～ 20) によって、初期減速比が決まります。
• 中間シャフトとギアのクラスター:多段ギアボックスでは、1 つまたは複数の中間シャフトに異なるサイズのギアが搭載されています。中間ギヤを使用することで、コンパクトな設置面積でより高い減速比を実現します。たとえば、2 段減速では、中間シャフト上の 60 歯のギヤを駆動する 20 歯のピニオンと、同じシャフト上の 75 歯の出力ギヤを駆動する 15 歯のギヤを使用すると、合計の減速は (60/20) x (75/15) = 15:1 になります。
• 出力シャフトとブルギヤ:出力シャフトは、作業機の作動要素に動力を伝達します。ブルギヤは出力軸に取り付けられており、列車内で最大の歯車です。最終減速速度で回転し、最大トルクを発揮します。出力シャフトは通常、ユニバーサル ジョイントを受け入れるため、または作業機の入力に直接接続するためにスプライン加工されています。
• ベアリングとシール:高品質のベアリング (テーパーローラーベアリングまたは深溝ボールベアリング) がシャフトをサポートし、負荷がかかった状態でもギアのアライメントを維持します。当社の農業用ギアボックスは、最大ギア荷重の 1.5 倍を超える動定格荷重のベアリングを使用しており、耐久性を確保しています。入力軸と出力軸はデュアルリップオイルシールでシールされており、潤滑油の漏れや汚れを防ぎます。

農業用ギアボックスのハウジングは通常、鋳鉄またはダクタイル鋳鉄で作られており、振動を減衰し、熱を放散する剛性の高い構造となっています。当社の工場では、引張強度と伸び特性に優れた球状鋳鉄（GGG 50）を使用しています。ハウジングは、剛性を高める内部リブと、潤滑剤をベアリングとギアの歯に導くオイル チャネルを備えた設計になっています。一部の農業用ギアボックスには、より高い動作速度での強制潤滑を確保するために、ポンプまたはオイル スリンガーも組み込まれています。これは、ギアの温度が 80°C 以上に達する可能性がある高速ロータリー カッターで使用されるギアボックスにとって特に重要です。

基本的なギア トレインに加えて、多くの農業用ギアボックスには次のようなオプション機能が含まれています。

• 過負荷クラッチ:トルクが事前に設定された制限を超えると滑ったり破損したりする摩擦クラッチまたはシャーピンが、トラクターと作業機を損傷から保護します。
• マルチスピードセレクター:オペレーターが PTO を停止せずにギア比を変更できるシフト機構により、さまざまな作業に応じてさまざまな速度を提供します。
• 一体型ブレーキ:PTOが解除されると出力軸を停止し、作業機の空転を防止するメカニカルブレーキです。

これらのコンポーネントは当社の工場で精密に機械加工され、組み立てられているため、農業用ギアボックスは耐用年数全体にわたって一貫した性能を発揮します。当社では、コンピュータ支援ギア設計 (KISSsoft) を使用して、強度と効率を高めるためにギアの形状を最適化し、有限要素解析 (FEA) と物理試験を通じてすべての設計を検証しています。

当社の農業用ギアボックスの主な技術仕様は何ですか?

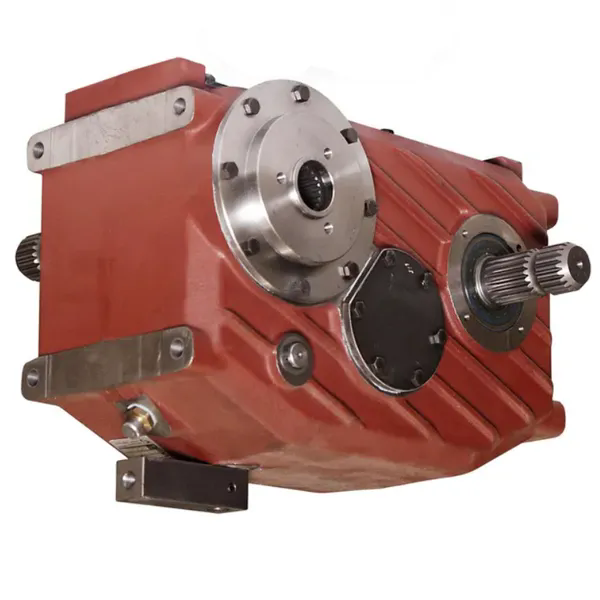

レイダフォンテクノロジーグループ株式会社 は、30 kW ～ 250 kW の定格出力と 1.5:1 ～ 15:1 の減速比をカバーする、トラクター PTO 用途向けの幅広い農業用ギアボックスを製造しています。当社の製品ラインには、1 段、2 段、ベベル ギアボックスが含まれており、すべて SAE および ISO 規格の PTO シャフトと互換​​性があるように設計されています。以下の表は、ロータリー耕運機、ディスクハロー、芝刈り機、ベーラー、フォーレージハーベスタで使用される、当社の最も人気のある農業用ギアボックス モデルの主な仕様をまとめたものです。すべての値は DIN 3990 および ISO 6336 規格に基づくテストに基づいており、当社の工場では特定の実装要件を満たすように任意のモデルをカスタマイズできます。

これらの標準モデルに加えて、当社の工場では農業用ギアボックスのカスタム設計サービスを提供しています。特定の動作条件に合わせて、ギアの材質 (浸炭鋼または高周波焼き入れ鋼)、ベアリングのタイプ、およびハウジングの形状を変更できます。速度センサー、温度プローブ、トルクリミッターなどのオプションのアクセサリーも幅広く提供しています。当社のすべての農業用ギアボックスは、腐食や紫外線劣化に強い耐久性のある 2 成分エポキシ コーティングで塗装されています。

当社の品質保証プロセスには、ギアの歯形状の全数検査、表面硬度テスト、および効率と温度上昇を検証するためのダイナモメーターでの 2 時間のテスト実行が含まれます。各農業用ギアボックスには、ギア接触パターン分析や振動スペクトルを含む詳細なテストレポートが付属しています。作業機の設計に簡単に統合できるように、ギアボックスの 3D CAD モデルも提供しています。当社の包括的な設計および製造能力により、注文確認から 6 ～ 8 週間以内にカスタム農業用ギアボックスを納品できます。

適切な潤滑とメンテナンスにより、ギアボックスのパフォーマンスを最大化するにはどうすればよいですか?

農業用ギアボックスは、設計寿命を達成するために適切な潤滑と定期的なメンテナンスに依存する高精度の機械システムです。潤滑は、ギアの歯とベアリングの間の摩擦を軽減し、動力損失によって発生する熱を放散し、腐食を防ぎ、摩耗粒子を洗い流すなど、複数の重要な機能を果たします。当社の農業用ギアボックスでは、周囲温度と動作負荷に応じて、EP (極圧) 添加剤を含む高品質のギア オイル (通常は SAE 80W-90 または SAE 85W-140) を使用することをお勧めします。保護特性を維持するために、オイルは定期的に交換する必要があります。当社の工場では、包括的なメンテナンス スケジュールを作成しました。これに従えば、農業用ギアボックスの耐用年数を 8,000 ～ 10,000 稼働時間に延長できます。

農業用ギアボックスの重要な潤滑とメンテナンス方法:

• オイルレベルのチェック:使用前にレベルゲージまたは覗き窓を使用してオイルレベルを確認してください。ギアボックスが水平で冷えているとき、オイルレベルはディップスティックに示されたマークにあるはずです。オイルレベルが低いと、過熱や早期摩耗が発生する可能性があります。
• オイル交換間隔:新しい農業用ギアボックスの場合は、慣らし運転による摩耗粒子を除去するために、最初の 50 時間の運転後にオイルを交換することをお勧めします。その後は、400 ～ 500 時間ごと、または 1 年ごとのいずれか早い方でオイルを交換してください。ほこりの多い、または湿気の多い条件でギアボックスを動作させる場合は、300 時間ごとにオイルを交換してください。
• 潤滑剤の品質:API GL-5 または GL-6 仕様を満たす高品質のギア オイルのみを使用してください。潤滑剤の性能に影響を与える可能性があるため、異なるブランドや粘度の混合は避けてください。オイルが白っぽくなったり（水汚れ）、黒ずんだスラッジ状（酸化）になった場合は、すぐに交換してください。
• シール検査:入力および出力シャフト シールに漏れの兆候がないか定期的に検査してください。シールに漏れがあると、ギアボックスに汚染物質が侵入したり、潤滑剤が漏れたりして、故障につながる可能性があります。摩耗または損傷の最初の兆候が現れたら、シールを交換してください。
• 振動モニタリング:定期的に異常な音に耳を傾けたり、動作中に過度の振動を感じたりしてください。騒音や振動が突然増加した場合は、ベアリングやギアに問題があることを示している可能性があり、すぐに対処する必要があります。

ニュージーランドの大規模酪農場のケーススタディでは、適切なメンテナンスの影響を示しています。この農場では、12 台のディスクモアに当社の RD-350 農業用ギアボックスを使用していました。最初の 2 シーズンは、当社が推奨するメンテナンス スケジュールに従っており、ギアボックスの故障はありませんでした。 3シーズン目ではオペレーターが変わり、新チームは定期的なオイルチェックを怠った。 3 か月以内に、オイル不足により 2 つのギアボックスが故障しました。農場はメンテナンス スケジュールを元に戻し、すべてのオペレーターにトレーニングを提供しました。その後 5 年間で、ギアボックスの軽微な問題は 1 件だけでした。農場では、トレーニングとオイル交換にかかる費用は、ギアボックスの交換にかかる費用の 10% 未満であると見積もっていました。

基本的なメンテナンスに加えて、オプションのオイル分析サービスも提供しています。このサービスでは、サンプルを当社の工場に送って摩耗粒子や汚染物質の分析を行うことができます。これにより、差し迫った問題を早期に警告できるため、予期せぬ故障を防ぐことができ、計画的なメンテナンスが可能になります。また、当社の工場では、シール、ガスケット、シャーピンを含む各農業用ギアボックスのスペアパーツ キットも提供しているため、現場で簡単な修理をすぐに行うことができます。メンテナンスに少量の時間と労力を投資することで、農業用ギアボックスが長年にわたって信頼性の高い効率的な動力伝達を確実に提供し続けることができます。

よくある質問 (FAQ)

質問 1: 540 rpm PTO 用に設計された農業用ギアボックスを 1000 rpm PTO トラクターで使用できますか?

回答: それはギアボックスの設計によって異なります。当社の農業用ギアボックスは通常、入力トルクがギアボックスの最大定格を超えない限り、540 rpm と 1000 rpm の両方の入力速度に対応します。定格 540 rpm のみのギアボックスを 1000 rpm 入力で使用すると、ギアの回転が速すぎて、過度の摩耗や発熱が発生する可能性があります。トラクターの PTO 速度に一致する農業用ギアボックスを選択するか、デュアルスピード入力オプションを備えたギアボックスを使用することをお勧めします。当社工場では、選択可能なインプットピニオンまたは段付きインプットシャフトを使用して、どちらの速度にも対応できるギアボックスを提供できます。ご使用前に必ず変速機の仕様をご確認ください。

質問 2: 作業機の正しい減速比を決定するにはどうすればよいですか?

回答: 正しい減速比は、作業機に必要な入力速度とトラクターの PTO 速度によって決まります。式は次のとおりです: 比率 = PTO 速度 ÷ 作業機の入力速度。たとえば、トラクターの PTO が 540 rpm で、ロータリー耕うん機が 200 rpm を必要とする場合、必要な比率は 540/200 = 2.7:1 です。ただし、トルク要件も考慮する必要があります。正しい速度を提供する比率では、十分なトルクが提供されない可能性があります。 Raydafon Technology Group Co.,Limited の技術チームは、作業機の動力要件とトラクターのトルク曲線を考慮して、完全な動力マッチング分析を実行し、最適な比率を推奨します。

質問 3: 農業用ギアボックスにはどのような種類の潤滑剤を使用すればよいですか?

回答: ほとんどの温帯気候で​​は粘度が SAE 80W-90、熱帯気候では SAE 85W-140 の高品質極圧 (EP) ギア オイルを使用することをお勧めします。オイルは API GL-5 以上の仕様を満たす必要があります。合成油のオプションとして、高温下での優れた性能とより長いオイル交換間隔を提供する長寿命合成ギヤ オイルを提供しています。自動車用モーターオイルには、ギア歯の高圧滑り接触に必要な EP 添加剤が含まれていないため、使用を避けてください。当社の工場では、各農業用ギアボックスに詳細な潤滑剤仕様書を提供しています。

質問 4: 農業用ギアボックスの過熱を防ぐにはどうすればよいですか?

回答: 過熱は通常、オイルレベルの低下、過負荷、またはギアボックスの設計制限を超える速度で作業機を操作することによって発生します。過熱を防ぐために、オイルレベルが正しいこと、およびオイルがきれいであることを確認してください。作業機に過負荷がかかっていないか確認してください（例：深耕しすぎたり、刈る速度が速すぎたり）。高出力用途向けに、強制潤滑と外部オイルクーラーを備えた農業用ギアボックスを提供しています。また、ブリーザーが詰まっていると圧力が上昇してオイル漏れが発生する可能性があるため、ギアボックスのブリーザーが清潔で圧力が均等になるようにしてください。ギアボックスの温度が常に 90°C を超える場合は、当社の工場に連絡して評価を依頼してください。

質問 5: Raydafon 農業用ギアボックスの一般的な騒音レベルはどれくらいですか?また、それを低減するにはどうすればよいですか?

回答: 当社の農業用ギアボックスは静かに動作するように設計されており、モデルと比率に応じて、全負荷時の典型的な騒音レベルは 1 メートルで 80 ～ 85 dB(A) の範囲です。騒音は主にギアの噛み合いとベアリングの動作によって発生します。騒音を低減するために、ストレートカットギアの代わりにヘリカルギア、精密研磨された歯、高品質ベアリングを使用しています。設置中、共振を防ぐためにギアボックスがしっかりと取り付けられていることを確認してください。定期的なオイル交換と適切な潤滑も低騒音レベルの維持に役立ちます。異音が突然増加した場合は、ベアリングまたはギアに問題があることを示している可能性がありますので、すぐに検査する必要があります。

結論: 適切な農業用ギアボックスで動力伝達をマスターする

農業用ギアボックスはトラクター PTO システムの基本コンポーネントであり、トラクターのパワーを作業機が必要とする速度とトルクに変換します。歯車減速により、耕うん機や芝刈り機からベーラーや収穫機まで、幅広い作業機の効率的な操作が可能になります。内部コンポーネント (ギア、シャフト、ベアリング、ハウジング) が正確に調和して機能し、信頼性の高い動力伝達を実現するとともに、適切な潤滑とメンテナンスにより長寿命が保証されます。 Raydafon Technology Group Co.,Limited の工場では、現代の農業の需要を満たす、高効率、耐久性、多用途性を兼ね備えた農業用ギアボックスを設計しました。

PTO 駆動の作業機用に農業用ギアボックスを指定、アップグレード、または交換することを検討している場合は、今すぐ Raydafon Technology Group Co.,Limited にご連絡ください。当社の経験豊富なエンジニアリング チームは、お客様と協力して、お客様の特定の用途に最適なギアボックス モデル、減速比、構成を特定します。 We provide full technical support, including CAD integration, test reports, and on-site training.レイダフォンテクノロジーグループ株式会社 に無料のギアボックス相談と見積もりを今すぐリクエストしてください。正確かつ信頼性の高い農場運営を支援します。
