ディスクモア1340用スリップクラッチPTOシャフト
  • ディスクモア1340用スリップクラッチPTOシャフトディスクモア1340用スリップクラッチPTOシャフト
  • ディスクモア1340用スリップクラッチPTOシャフトディスクモア1340用スリップクラッチPTOシャフト

ディスクモア1340用スリップクラッチPTOシャフト

ディスクモア 1340 / ヘストン 1340 および 1345 用の卸売交換用スリップ クラッチ PTO シャフト。55N ダブル CV アセンブリは、トラクター側の 80 度 CV ジョイントとディスクバイン側の 50 度 CV ジョイントを置き換えます。トラクター接続は通常 1.375-21 です。器具の接続は 1.50 インチの丸型クランプで、構造は 1-3/8 インチの 6 スプライン エンドを使用しています。二板摩擦クラッチはスリップトルク2,800N・mに設定されており、過負荷後に再締結します。部品番号 14656849、82-14656849、および 83-14656849 は、完全な組み立て品、作業機の半分、およびトラクターの半分としてリストされています。互換性には、Hesston 1340/1345、Select CaseIH 8312、Massey Ferguson PTD 12、New Idea 5512が含まれます。MOQ、カスタマイズ、リードタイムは、部品番号と接続サイズが確認された後、注文ごとに見積もられます。

卸売OEM交換・ディスクモアドライブライン

ディスクモア 1340 用の卸売スリップ クラッチ PTO シャフト — Hesston 1340/1345 および互換性のあるディスクモアの仕様、MOQ、カスタマイズおよびリードタイム

これは、ディスクモア 1340 およびヘストン 1340/1345 グループ用の交換用スリップ クラッチ PTO シャフトです。ページが構築されました シャフトが適合するかどうかを判断するのは、両側のCVジョイント角度、トラクター、およびトラクターの3つのチェックです。 接続サイズとディスクバインギアボックスを保護するスリップトルクを実装します。完全な部品番号 アセンブリ、作業機の半分とトラクターの半分が以下にリストされているため、事前に既存のユニットと一致させることができます。 見積もりを依頼しています。

卸売見積注文ごとに
MOQ注文ごとにお見積り
カスタマイズ図面ベース
リードタイム注文ごとにお見積り

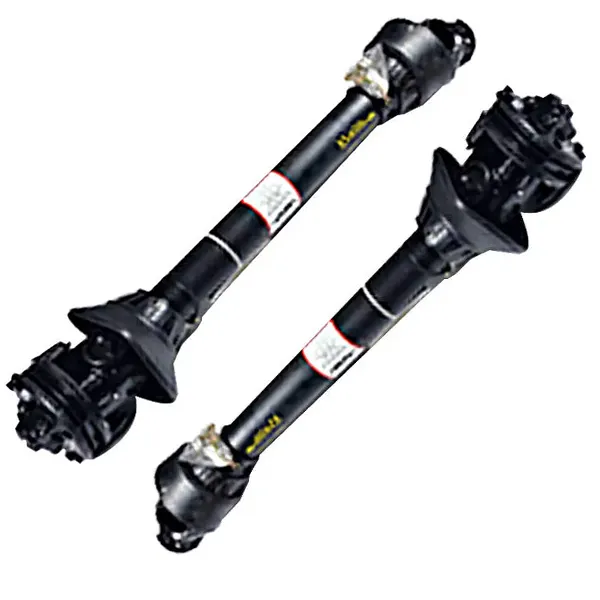

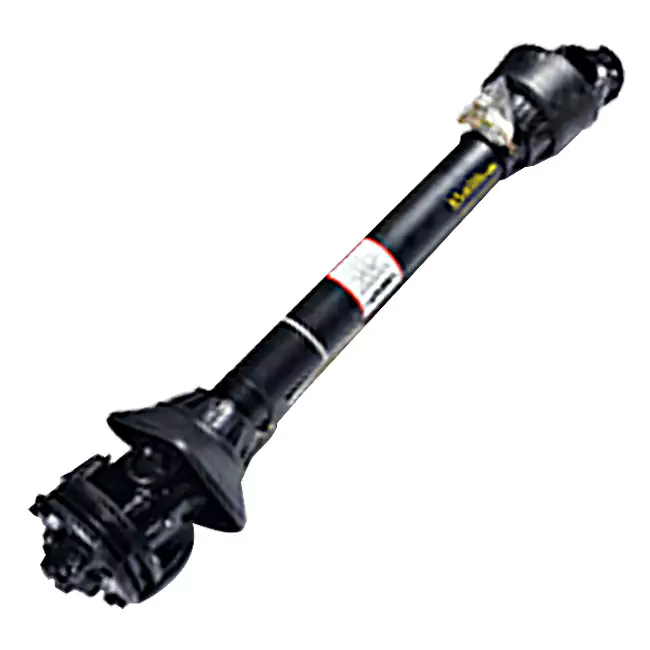

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
スリップクラッチを備えた完全な 55N ダブル CV アセンブリ — トラクター側 80 度 CV、ディスクバイン側 50 度 CV。

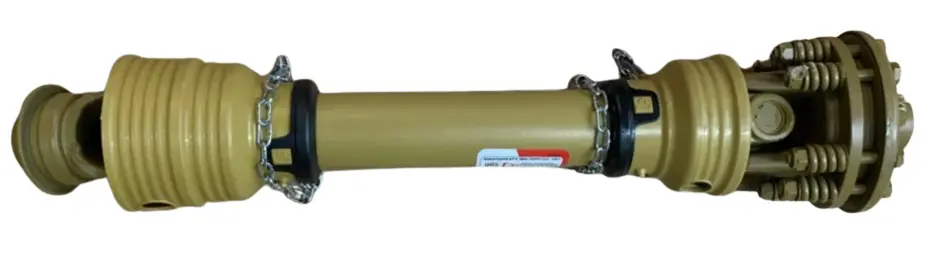

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
クラッチとヨークの詳細 - ダブルプレート摩擦クラッチと 1-3/8 インチ 6 スプライン エンド。
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV ジョイント角度の基準 — トラクター側 80 度、ディスクバイン側 50 度。

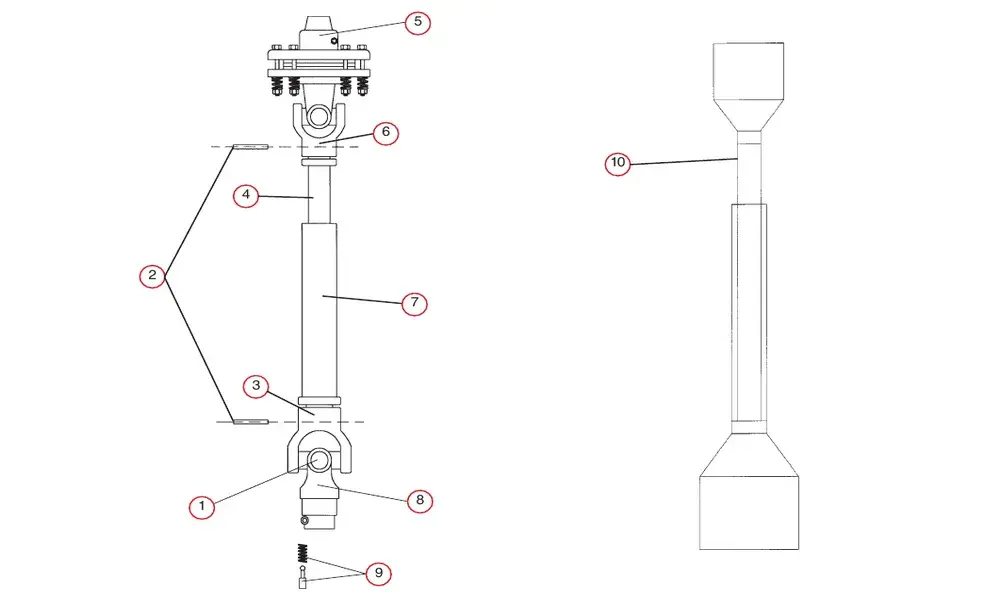

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
分解部品図 - クロスキット、チューブヨーク、スリップクラッチアセンブリ、安全シールド。
  • ヘストン1340 / 1345
  • ケースIH選択8312
  • マッシー・ファーガソンPTD 12
  • 新しいアイデア 5512
  • 55NダブルCV
  • 2,800N・mスリップトルク

ドライブラインとクラッチ

元の機器のリファレンス
55N
トラクター側CV角度
80度
ディスクビン側 CV 角度
50度
インプットシャフト
通常は1.50インチの円形
トラクター/作業機エンド
1-3/8" 6 スプライン
14656849 のトラクター接続
1.375-21
実装接続
1.5インチRDクランプ
スリップクラッチタイプ
二重板摩擦
スリップトルク
2,800N・m
過負荷時の電源遮断
0.3秒以内
スリップ後自己復帰
30秒以内

建設と保護

シャフト材質
40Cr合金鋼
表面処理
ダクロメット防錆
塩水噴霧耐性
1,000時間を超える
シール配置
3リップスケルトンオイルシール+マグネット式切粉除去リング
防塵
完全密閉型ダストカバー
汚染基準
ISO 4406 18/16 砂、塵、露の中で 500 時間放置後
ブレード速度の目安
1,800~2,200rpm
ダンピング
油圧ダンピング + スプリングプリロード
摩耗の兆候
視覚的摩耗インジケータリング
燃費の目安
供給材料の 12% 削減

部品番号表 - 完全なアセンブリと半分

55NダブルCVアセンブリとハーフシャフト品番
部品番号 トラクター 埋め込む 説明
14656849 1.375-21 1.5インチRDクランプ 55N 80x50 ダブル CV
82-14656849 なし 1.5インチRDクランプ 55N 50度 CVハーフ(実施品)
83-14656849 1.375-21 なし 55N 80度CVハーフ(トラクター)

完全なアセンブリは、両方の半分を交換する場合に注文する部品番号です。トラクターの半分だけであれば、 工具が半分磨耗している場合、半分のシャフト番号が一致します。 2 つの部分は別々にリストされています。 CV角度はトラクタ側とディスクバイン側で異なります。他のディスクモアのアプリケーションについては、を参照してください。ディスクバイン用PTOシャフトカテゴリ。

製品部品 - サービス交換の参照番号

参照番号および部品番号列によるサービス部品
参照。いいえ。 部品名 147129 147134 147248
1 クロスキット 170015 170020 170020
2 ロールピン 170120 170120 170120
3 メスチューブエンドヨーク 151050 151070 151070
4 インナーチューブ 151090 151092 151092
5 スリップクラッチアッセンブリ — — —
6 オスチューブエンドヨーク 151045 151065 151065
7 アウターチューブ 151091 151093 151093
8 トラクターエンドヨーク 151035 151055 151055
9 クイックディスコネクトピン 170110 170110 170110
10 セーフティシールド 124310 124315 124315
10 セーフティ シールド ユーロカルダン 124311 124316 124316

部品表は、個々のコンポーネントのサービス交換用です。交換用シャフト一式をご注文の際は、 前の表のアセンブリ部品番号を使用してください。より広範なPTOシャフト範囲他の農業用ドライブラインをリストします カテゴリー。

クラッチの動作 — 2,800 N・m 設定が守るもの

通常の草刈り時

クラッチ状態
婚約中
伝達トルク
〜2,800N・m
ブレード速度の目安
1,800~2,200rpm
ダンピング
油圧+スプリングプリロード

ディスクモアが通常に切断している間、二重板摩擦クラッチは接続されたままになります。油圧ダンピングと スプリングプリロードの配置は、斜面や濡れた路面で抵抗が変動する場合にブレード速度を安定に保つことを目的としています。 地面。

芝刈り機が石や根に当たったとき

クラッチ状態
スリップ
電源遮断
0.3秒以内
リセット
30秒以内に自動リセット
摩耗チェック
視覚的摩耗インジケータリング

スリップクラッチはディスクバインギアボックスの代わりに衝撃を受ける部品です。自己復帰スプリング 障害物が取り除かれるとシステムは送信を回復し、摩耗インジケーターリングが視覚的な参照を提供します。 クラッチプレートに注意が必要な場合に備えて。

スリップトルク2,800N・mは、付属の製品資料に記載されている数値です。設定を確認してください 注文する前にディスクモアのモデルとトラクターの PTO を確認してください。適合する作業機のドライブラインについては、ニューホランド ディスクビン用 PTO シャフトDiscbine 側の構成の相互参照としてページを参照してください。

見積もりを依頼する前に

  1. モアのモデルと既存の部品番号を確認してください

    ディスクモア 1340、ヘストン 1340/1345、セレクト CaseIH 8312、マッセイファーガソン PTD 12、および New Idea 5512 は、提供される資料の互換性参照です。既存のシャフト部品番号を確認することが、交換を確認する最も早い方法です。

  2. トラクタのPTOスプラインを確認する

    完全なアセンブリ 14656849 は、1.375-21 トラクター接続とともにリストされています。トラクターが別の PTO スタブを使用している場合は、83-14656849 または同等のものを使用してトラクターの半分を個別に確認してください。

  3. 作業機の接続を確認してください

    作業機側は、完全なアセンブリおよび作業機ハーフ 82-14656849 では 1.5 インチ RD クランプとしてリストされています。ディスクバイン入力で別のクランプまたはヨークを使用する場合は、注文する前に作業機ハーフを確認してください。

  4. スリップトルクとクラッチ状態の確認

    クラッチは付属品で2,800N・mに設定されています。既存のクラッチが調整されている場合、または芝刈り機が別のギアボックスを使用している場合は、交換の見積り前に芝刈り機のマニュアルと照らし合わせてスリップ設定を確認してください。

MOQ、カスタマイズ、リードタイムは、注文が完全なものかどうかによって異なるため、注文ごとに見積もられます。 アセンブリかハーフシャフトか、接続サイズが標準部品番号と一致しているかどうか。このページには何もありません 別の構成では成立しない固定MOQまたはリードタイムを約束します。関連するドライブラインの場合 カテゴリを参照してください。飼料ミキサー用PTOシャフト範囲。

芝刈り機のモデルと既存の部品番号を送信してください

ディスクモアのモデル、既存のシャフト部品番号、トラクター PTO スプラインを送信してください。かどうかを確認させていただきます 完全なアセンブリ 14656849、作業機の半分 82-14656849、またはトラクターの半分 83-14656849 が正しいです。 一致し、その構成の MOQ とリードタイムを含む見積書を発行します。
