精密歯車の高精度を保証する製造プロセスは何ですか?

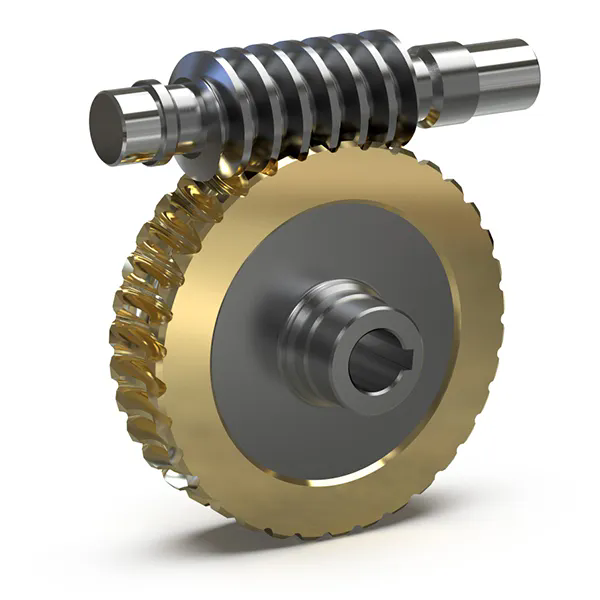

精密歯車は、自動車のトランスミッションや航空宇宙用アクチュエーターからロボット工学や風力タービンに至るまで、数え切れないほどの産業用途のバックボーンとなっています。これらのギアの精度は、システムの効率、騒音、振動、耐用年数に直接影響します。しかし、これらの要求の厳しい用途に必要な高精度を保証する製造プロセスは何でしょうか?その答えは、慎重に調整された一連の機械加工、熱処理、仕上げ作業にあり、それぞれが歯車の最終的な形状と表面の完全性に貢献します。 Raydafon Technology Group Co.,Limited では、当社の工場で 20 年以上にわたり精密歯車を製造しており、歯形の偏差が 2 マイクロメートル未満で、DIN 5 または AGMA 12 までの歯車品質グレードを達成するためにプロセスを改良してきました。この記事では、高精度歯車の製造を可能にするブランクの準備から最終検査までの主要な製造プロセスを探り、当社の成功を支える技術パラメータと品質管理措置を共有します。

高精度の精密歯車への道は、歯車の機能要件（トルク、速度、負荷、使用環境）を徹底的に理解することから始まります。これらのパラメータに基づいて、適切な材料 (通常は 20CrMnTi、18CrNiMo7-6、SAE 8620 などの高品質合金鋼) を選択し、ブランクの鍛造または機械加工、歯のホブ切りまたは成形、強度と耐摩耗性を高めるための熱処理、最終的な形状と表面仕上げを達成するための仕上げ研削を含む一連のプロセスを適用します。これらの各ステップは、最終的な精密歯車が要求仕様を満たす、またはそれを超えていることを確認するために、特定の切断パラメータ、研削速度、および検査プロトコルを使用して厳密に制御する必要があります。この包括的なガイドでは、各プロセスを詳細に説明し、詳細な仕様と公差データを提供し、高精度を確保する上での計測学の重要な役割を強調します。また、歯車業界における当社工場の豊富な経験から得た現場の例やベストプラクティスも共有します。

目次

• 1. 歯車のホブ加工が精密歯車製造の基本プロセスであるのはなぜですか?
• 2. 歯車研削はどのようにして最高レベルの精度と表面仕上げを達成するのですか?
• 3. 当社の精密歯車製造の主な技術仕様は何ですか?
• 4. 計測と品質管理はどのようにしてギアの精度を保証しますか?
• よくある質問 (FAQ)
• まとめとカスタムギアの相談

歯車のホブ加工が精密歯車製造の基本プロセスであるのはなぜですか?

歯車のホブ切り加工は、歯車の歯を生成するために最も広く使用されている多用途のプロセスの 1 つです。このプロセスでは、回転ホブ（本質的にはらせん状の切削歯を備えた円筒形の工具）が回転する歯車ブランクを横切って送られ、歯溝が徐々に切削されます。ホブ加工では、平歯車、はすば歯車、ウォームギアなどあらゆる種類の歯車を高い精度と生産性で製造できます。精密歯車の場合、ホブ加工プロセスは歯形を定義する最初の重要なステップです。ホブの精度、機械の剛性、切削パラメータの選択はすべて、初期の歯車の品質に影響します。当社の工場では、電子ギアボックス同期を備えた CNC ホブ盤を使用しています。これにより、ホブとワークピースの回転を正確に制御でき、歯幅 100 mm あたり +/- 0.005 mm のリード精度を達成できます。

歯車ホブ切り加工中に高精度を達成するための重要な要素:

• ホブの品質:ホブは、+/- 2 マイクロメートルのプロファイル精度で、通常 AA グレード以上の高精度で製造する必要があります。当社の工場では、歯車の歯形の一貫性に直接影響する一貫した切削性能と工具寿命の延長を保証するために、TiAlN または AlCrN でコーティングされたホブを使用しています。
• 機械の剛性と熱安定性:ホブ盤は、たわみを起こすことなく切削力に耐えられる剛性が必要で、精度が損なわれる可能性があります。当社の機械は、長時間の稼働中でも機械の形状を維持する高度な熱補償システムを備えた鋳鉄ベースを備えています。
• 切断パラメータ:切削速度、送り速度、切込み深さは、特定の材料に合わせて最適化する必要があります。一般的な 20CrMnTi ギアブランクの場合、生産性と精度のバランスを達成するために、80 ～ 120 m/min の切削速度と 1 ～ 2 mm/rev の送り速度が使用されます。当社の工場のプロセスエンジニアは、シミュレーションソフトウェアを使用して、各ギアタイプに最適なパラメータを決定します。
• 冷却剤と潤滑剤:熱膨張を引き起こし、歯の形状に影響を与える可能性がある発熱を制御するには、適切な冷却剤の適用が不可欠です。当社では、50 bar のクーラントを切削ゾーンに直接供給する高圧クーラント システムを使用しており、効果的な切りくず排出と温度制御を保証します。

自動車用トランスミッションギアの製造における実際の例は、ホブ切り精度の重要性を示しています。私たちは、歯形の偏差が 3 マイクロメートル未満であることを必要とする、モジュール 2.5 および歯数 32 のはすば歯車を製造していました。プレミアムグレードのホブを使用し、切削パラメータを最適化することにより、ホブ切り段階での輪郭偏差 2.5 マイクロメートルを達成しました。これは公差範囲内でした。これは、後続の研削段階で必要な材料の除去が少なくなり、全体のサイクル時間が短縮され、砥石車の寿命が延びることを意味します。したがって、ホブ加工プロセスを注意深く制御することは、精度にとって不可欠であるだけでなく、全体的な生産効率にも貢献します。

ホブ加工後、歯車は通常、必要な硬度と強度を達成するために熱処理されます。ただし、ホブ加工自体の表面粗さは Ra 1.6 ～ 3.2 マイクロメートル程度であり、多くの用途には許容可能ですが、高精度の歯車には十分ではありません。したがって、ホブ加工の後には、最終的な精度を達成するために、シェービングや研削などの仕上げプロセスが続くのが一般的です。それにもかかわらず、ホブ加工プロセスは歯車製造プロセス全体の基礎を築きます。ホブ切り加工の不良はその後の仕上げ加工では完全に修正することができないため、ホブ切り工程の制御は高精度の精密歯車製造の基本要件となります。

歯車研削はどのようにして最高レベルの精度と表面仕上げを実現するのでしょうか?

最高レベルの精度と表面仕上げが必要な場合、歯車研削が最適なプロセスです。歯車研削では、通常セラミックまたは立方晶窒化ホウ素 (CBN) で作られた回転砥石車を使用して、熱処理後に歯車の歯から材料の薄層を除去します。このプロセスでは、熱処理によって生じた歪みを修正し、最終的な歯形、リード、および表面仕上げを実現します。 DIN 5 または AGMA 12 の品質グレードを備えた精密ギアの場合、研削は不可欠です。当社工場では歯形偏差+/- 1.5マイクロメートル、リード偏差+/- 2マイクロメートル、表面粗さRa 0.2～0.4マイクロメートルを実現できるCNCプロファイル研削盤を使用しています。これらのレベルの精度は、航空宇宙トランスミッションやロボット工学などの高速、高負荷のアプリケーションに必要です。

歯車研削時に高精度を達成するための重要な要素:

• 砥石の選択:砥石は歯車の材質と必要な仕上げに適合させる必要があります。高硬度材（58～62HRC）には形状保持性と低摩耗性に優れたビトリファイドボンドを配合したCBNホイールを使用しています。より柔らかい材料にはセラミックホイールが使用されます。ホイールはダイヤモンド ドレッシング ロールを使用してドレスされ、正しいプロファイルと切れ味が確保されます。
• 研削パラメータ:研削速度、切込み深さ、送り速度は慎重に制御されます。仕上げパスでは、望ましい表面仕上げを達成し、歯車の歯への熱損傷を避けるために、小さな切込み深さ (0.01 ～ 0.02 mm) と遅い送り速度を使用します。高圧クーラント (最大 80 bar) が研削ゾーンに向けられ、熱の発生を抑え、研削くずを洗い流します。
• インプロセスゲージ:当社の研削盤には、研削中にギアの歯の厚さを継続的に測定するインプロセスゲージシステムが装備されています。歯の厚さが希望の値に達すると、機械は自動的に停止し、ギアが過剰に研磨されないようにします。この機能は、厳しい寸法公差を達成するために重要です。
• 熱補償:研削により熱が発生し、ギアや機械が膨張して精度に影響を与える可能性があります。当社の機械には、スピンドル、ワークピース、環境の温度を監視し、それに応じて研削パラメータを調整して精度を維持する熱補償システムが搭載されています。

風力タービンのギアボックス メーカーのケーススタディでは、ギア研削の重要性が強調されています。メーカーは、AGMA 12 品質レベルを備えた、8 歯および 80 歯のモジュールを備えた大型はすば歯車を必要としていました。ギアは高トルクと高周期負荷に耐える必要があるため、精度が最も重要でした。当社の工場では、CNC プロファイルグラインダーの CBN ホイールを使用して歯車を研削しました。最終歯車の歯形偏差は１．２マイクロメートル、リード偏差は１．８マイクロメートル、表面粗さはＲａ０．２５マイクロメートルであった。このギアは風力タービンへの設置に成功し、5 年以上にわたって優れた性能で稼働しています。メーカーは、ギアの高精度がタービン効率の 3% 向上に貢献したと報告しました。

プロファイル研削に加えて、可能な限り高い表面仕上げと騒音の低減が必要なギヤのホーニングやラッピングなどの超仕上げ加工も提供します。ホーニングでは、砥石が付いた歯車状の工具を使用して少量の材料を除去し、表面仕上げを Ra 0.1 マイクロメートル以上に改善します。これは、騒音低減が重要な電気自動車で使用されるギアにとって特に有益です。これらの超仕上げ加工と研削加工を組み合わせることで、最も要求の厳しい仕様を満たす精密歯車を製造することができます。 Raydafon では、高精度の歯車製造における競争力を維持するために、CBN 砥石やインテリジェントなプロセス制御などの最新の研削技術への投資を継続しています。

当社の精密歯車製造の主な技術仕様は何ですか?

レイダフォンテクノロジーグループ株式会社 は、幅広い歯車の種類、サイズ、精度等級をカバーする包括的な精密歯車製造能力を提供します。当社の生産能力には、はすば歯車、平歯車、かさ歯車、ウォーム歯車、および遊星歯車が含まれ、モジュール数は 0.5 ～ 20、直径は 10 mm ～ 1500 mm です。以下の表は、当社の精密歯車製造における主要な技術仕様と達成可能な精度レベルをまとめたものです。すべての値は当社の標準品質管理手順に基づいており、DIN、AGMA、ISO などの国際規格に準拠していることを確認するために継続的に監視されています。

標準仕様に加えて、当社工場ではプレシジョンギアの性能を向上させるためのいくつかのオプション機能を提供しています。これらには、負荷分散を最適化し、騒音を低減するためのプロファイル変更 (クラウニングおよびチップ リリーフ) が含まれます。耐摩耗性を向上させるためのリン酸塩処理、窒化処理、DLC コーティングなどの特殊な表面処理。特定の用途向けのカスタム材料 (腐食環境用のステンレス鋼、高温用途向けのインコネルなど)。また、構造解析、接触パターン解析、NVH（ノイズ、振動、ハーシュネス）の最適化を含む、総合的なギア設計サービスも提供しています。

当社の品質管理システムは、自動車用途向けの ISO 9001:2015 および IATF 16949:2016 に基づいています。すべてのプレシジョン ギアは、寸法チェック、ギア分析、および必要に応じて磁粉検査や超音波検査などの非破壊検査 (NDT) を含む包括的な検査体制を受けます。検査結果は、ギアの出荷に伴う詳細なレポートに記録されます。私たちの工場はレイダフォンテクノロジーグループ株式会社には、クリンゲルンベルク P65 歯車測定センター、ツァイス CMM、表面粗さ試験機などの最新の検査機器を備えた専用の計測研究所があります。この計測への投資により、当社が製造するすべての精密歯車が指定された精度要件を満たし、重要な用途に必要な信頼性をお客様に提供できるようになります。

計測と品質管理はどのようにしてギアの精度を保証しますか?

高精度の精密歯車の製造は、製造のあらゆる段階で厳格な計測と品質管理がなければ不可能です。歯車の精度は、歯形、リード、ピッチ、振れなどの一連のパラメータによって定義され、これらすべてを測定および制御する必要があります。当社工場では、原材料の検査から製造の各工程、最終検査に至るまで徹底した品質管理システムを導入しています。当社の品質管理システムの中核は、ギアアナライザや座標測定機 (CMM) などの高度なギア測定器の使用であり、すべてのギアパラメータを高精度に測定します。これらの機器は国際標準に合わせて校正されており、熟練した計測技術者によって操作されます。これらの測定から得られたデータは、ギアの合否判定だけでなく、プロセス管理にも使用され、部品が公差を超える前に傾向を特定し、製造プロセスを調整できるようになります。

Precision Gear の計測および品質管理システムの重要な側面:

• 入荷した材料の検査:原料のすべてのバッチは、分光計と金属顕微鏡を使用して化学組成、硬度、微細構造が検査されます。これにより、材料が指定されたグレードを満たし、製造プロセスに適していることが保証されます。
• インプロセスゲージ:ホブ切り加工や研削加工中に、歯車の歯の厚さに関するリアルタイムのフィードバックを提供するインプロセスゲージングシステムを使用します。これにより、逸脱を即座に検出して修正できるため、スクラップ部品の発生を防ぐことができます。
• ファイナルギアの分析:すべての製造作業が完了した後、すべての精密歯車が歯車分析装置で検査されます。アナライザーは歯形、リード、ピッチ、振れを測定し、DIN または AGMA 規格に従って歯車の品質グレードを計算します。測定結果は指定された公差と比較され、公差範囲外のギアは拒否されます。
• 統計的プロセス管理 (SPC):当社では SPC を使用して、主要なプロセスパラメータを長期にわたって監視します。これにより、工具の摩耗や機械のドリフトなど、発展途上の問題を示す可能性のある傾向を特定し、仕様から外れた部品が製造される前に修正措置を講じることができます。

当社の航空宇宙用ギアの製造における最近の例は、計測学の重要性を示しています。歯車は、歯形偏差が 1 マイクロメートル未満で、AGMA 13 品質基準を満たす必要がありました。これを達成するために、私たちは多段階の検査プロトコルを導入しました。ホブ加工後、歯車アナライザーを使用して歯車を検査し、プロファイルとリードをチェックしました。熱処理後、歯車に歪みがないか再度検査しました。研削中、インプロセスゲージは歯の厚さを継続的に監視しました。最終研削後、歯車は高精度歯車分析装置 (Klingelnberg P65) で検査されました。最終検査では、すべてのギアが指定された公差を満たしており、プロファイルの偏差は 0.8 マイクロメートルであることがわかりました。このデータは詳細な検査レポートにまとめられ、顧客に提供され、ギアが厳しい要件を満たしていることを保証します。

レイダフォンテクノロジーグループ株式会社 の当社工場では、ギア精度の第三者検証を必要とするお客様向けに測定サービスも提供しています。当社は、お客様から提供されたギアを測定し、関連するすべてのパラメーターを含むその精度に関する詳細なレポートを提供します。このサービスは、複数のサプライヤーからのギアの品質を評価しているお客様、または新しいギア設計を開発中でプロトタイプを検証する必要があるお客様に特に役立ちます。最先端の計測機器に投資し、計測担当者を継続的にトレーニングすることにより、当社の Precision Gear は常に最高レベルの精度を満たしていることを保証します。この品質へのこだわりが、歯車製造業界における当社の評判の基礎となっています。

よくある質問 (FAQ)

質問 1: 精度の点で、歯車ホブ切りと歯車成形の違いは何ですか?

回答: ホブ切り加工とシェーピングはどちらも歯車生成プロセスですが、工具がワークピースと相互作用する方法が異なります。ホブ加工は連続的なプロセスであり、一般的により高速で生産性が高くなりますが、ホブのねじれ角によりわずかなリード誤差が生じる場合があります。一方、シェーピングは断続的なプロセスであり、リード誤差が非常に低い歯車を製造できるため、歯幅が狭い歯車や高いリード精度が必要な歯車に適しています。高精度の精密歯車の場合、通常はホブ切りの後に研削が行われますが、中程度の精度が要求される歯車の場合は最終切削プロセスとしてシェーピングが使用される場合があります。当社工場では、歯車の形状や要求される精度等級に応じて最適な工程を選択します。

質問 2: 研削により、以前のプロセスによって生じたすべてのエラーを修正できますか?

回答: 研削は、プロファイルの偏差、リードの誤差、振れなどの誤差を修正するのに非常に効果的なプロセスです。ただし、欠落した歯や、ホブの欠陥や不適切な工具設定に起因する重大な歯形エラーなどの重大なエラーは修正できません。さらに、研削によって除去される材料の量はごくわずか (通常、片面あたり 0.05 ～ 0.15 mm) であるため、研削代を超える誤差は修正できません。したがって、ホブ切り加工および熱処理プロセスは、導入される誤差が研削能力の範囲内に収まるように適切に制御する必要があります。当社の工場のプロセス制御システムにより、これが確実に行われるため、常に効果的な研削が行われます。

質問 3: 研削後の精密歯車の一般的な公差はどれくらいですか?

回答: 精密歯車の公差は、用途と必要な品質グレードによって異なります。 DIN 5 ギア (AGMA 12) の一般的な公差は、プロファイル偏差 +/- 1.5 ～ 2.0 マイクロメートル、リード偏差 +/- 2.0 ～ 3.0 マイクロメートル、ピッチ偏差 +/- 0.5 ～ 1.0 マイクロメートルです。 DIN 4 (AGMA 13) の場合、公差はさらに厳しく、プロファイル偏差 +/- 1.0 ～ 1.5 マイクロメートル、リード偏差 +/- 1.5 ～ 2.0 マイクロメートル、ピッチ偏差 +/- 0.3 ～ 0.5 マイクロメートルです。当社の工場では、CNC 研削盤でこれらの公差を達成することができ、すべてのギアについて包括的な測定レポートを提供しています。

質問4: 歯車検査装置の精度はどのように確保していますか?

回答: 当社の歯車検査装置の精度は、厳格な校正プログラムによって保証されています。当社のギア アナライザーと CMM はすべて、認定された校正機関によって追跡可能な標準を使用して毎年校正されます。さらに、マスターギアと校正成果物を使用して、測定機の性能を毎週検証しています。当社の計測研究所は、測定に対する熱膨張の影響を最小限に抑えるために、20 +/- 1°C に温度制御されています。また、測定結果の精度を検証するための研究室間比較プログラムにも参加しています。この厳格なアプローチにより、当社の検査装置は常に正確で信頼性の高い結果を生み出すことが保証されます。

質問 5: Raydafon Technology Group Co.,Limited はカスタム ギアの設計とプロトタイピング サービスを提供していますか?

回答: はい、当社は包括的なギア設計およびプロトタイピング サービスを提供しています。当社のエンジニアリング チームは、お客様と協力して、材料の選択、歯の形状、熱処理など、お客様の特定の性能要件を満たす精密歯車を設計できます。当社では、高度な歯車設計ソフトウェアを使用して、負荷がかかった状態での歯車の性能をシミュレートし、テストと検証用にプロトタイプの歯車を製造できます。プロトタイプが承認されると、高精度の製造プロセスを使用してフル生産にスケールアップできます。プロトタイプの納期は短く、量産時には競争力のある価格を提供します。ギア設計のニーズについては、当社のエンジニアリング チームにお問い合わせください。

結論: 優れたプロセスによる精密歯車の製造

高精度の精密歯車の製造は、高度なプロセス、慎重なプロセス制御、および厳格な計測学の組み合わせを必要とする複雑な作業です。ホブ切りから研削、熱処理から最終検査に至る各ステップは、必要な公差を達成するために正確に実行する必要があります。 Raydafon Technology Group Co.,Limited の工場は、最先端の設備への投資、熟練した労働力、品質への取り組みによって、精密歯車製造における卓越した評判を確立しています。当社の能力は幅広い歯車タイプ、サイズ、精度グレードに及び、最も要求の厳しい仕様を満たす歯車をお客様に提供することに専念しています。

高精度の精密歯車が必要な場合は、今すぐ Raydafon Technology Group Co.,Limited にご連絡ください相談のため。当社のエンジニアリング チームは、お客様と協力してアプリケーションを理解し、設計から納品までカスタマイズされたソリューションを提供します。当社は、競争力のある価格設定、短納期、材料の選択、設計の最適化、製造後の検査を含む幅広いサポート サービスを提供します。今すぐ Raydafon Technology Group Co.,Limited に無料の精密歯車コンサルティングをリクエストし、当社の精密歯車製造の品質と信頼性を体験してください。
