WPDA シリーズ ウォームギアボックス
  • WPDA シリーズ ウォームギアボックスWPDA シリーズ ウォームギアボックス
  • WPDA シリーズ ウォームギアボックスWPDA シリーズ ウォームギアボックス

WPDA シリーズ ウォームギアボックス

WPDA シリーズ ウォーム ギアボックス — 13 フレーム サイズ (40 ~ 250)、比率 5:1 ~ 100:1、出力トルク 15 ~ 2,500 N·m、入力電力 0.12 ~ 15 kW、強制潤滑付き IP65 鋳鉄ハウジング。ウォームホイールは焼き入れされ、HRC 58 ~ 62 まで研磨されます。ダブルリップシールにより、小麦粉の粉塵、畑の泥、洗浄水がギアキャビティに入らないようにします。フット、フランジ、中空軸の取り付けが可能で、出力軸は既存のモーターに合わせて加工できます。入力電力、必要な比率、モーターフランジを送信してください。24 時間以内に、適合するフレーム、寸法図、および工場からの直接見積もりが返信されます。
4050607080100120135147155175200250

WPDA シリーズ ウォーム ギアボックス — 比 5:1 ~ 100:1、15 ~ 2,500 N·m、IP65 鋳鉄ハウジング

ミキサー、コンベア、梱包ライン、農機具用のワーム減速機を購入する場合、次の 3 つの数字が必要です。 適合するかどうかは、比率、出力トルク、モーターフランジによって決まります。 WPDA シリーズは、13 の 3 つすべてをカバーします。 フレーム サイズ 40 ~ 250、入力電力 0.12 kW ~ 15 kW、IP65 を維持する鋳鉄ハウジング 洗い流しとほこり。以下の表を使用すると、カタログを開かなくてもフレームを自分の任務に合わせることができます。

仕様のスナップショット

  • フレームサイズ40、50、60、70、80、100、120、135、147、155、175、200、250
  • 入力電力0.12kW~15kW
  • 減速比5:1、10:1、15:1、20:1、25:1、30:1、40:1、50:1、80:1
  • 出力トルク15N・m~2,500N・m
  • ハウジング高強度鋳鉄、耐衝撃性、耐変形性
  • ウォームホイール焼入研磨、歯面 HRC 58 ~ 62
  • 保護IP65 — ダブルリップシール+防塵スケルトンオイルシール
  • 取り付けフット、フランジ、または中空シャフト。モーターに合わせて機械加工された出力シャフト
  • 潤滑強制潤滑回路、24時間365日稼働でサンプは60 °C未満

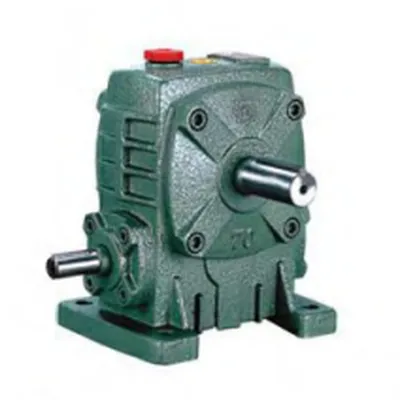

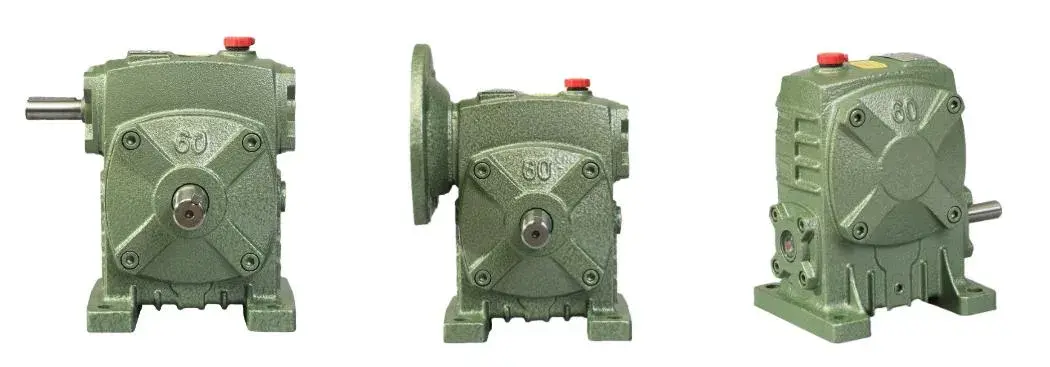

WPDA Series Worm Gearboxes — cast iron housing worm reducer

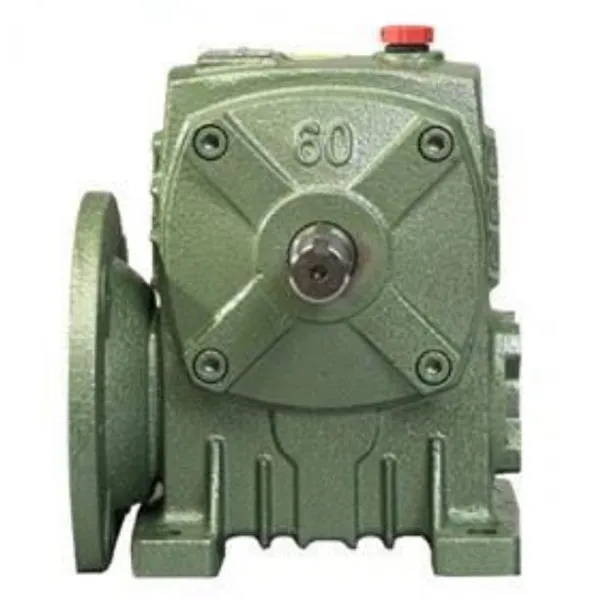

WPDA ウォーム ギアボックス — 鋳鉄ハウジング、フランジ取り付け入力、中空または中実出力シャフト。

WPDA が適している場所

食品加工および混合

モーター停止時にセルフロックによりパドルが保持されます。

WPDA-70 の 40:1 比率により、大容量ミキシングパドルは負荷がかかっても失速することなく始動できます。いつ ラインが停止しても、セルフロック ワームの形状によりパドルが自重で落ちるのを防ぎます。の ダブルリップシールが小麦粉の粉塵を油から防ぐため、サービス間隔は約 6 か月になります。

廃水と選別

鋳鉄ハウジングと湿気に対する二重リップシール

下水やゴミ分別工場では、摩耗したリップシールからオイルが漏れると、ベアリングが破損します。 WPDA-100 防錆鋳鉄ハウジングと二重リップシールを採用。周囲からの動作音の低下を測定 80 dB ~ 62 dB、住宅ゾーンでの夜勤には重要です。

農業機械

60:1 の比率により、ハーベスターのドラムトルクが 3 倍になります

コンバインこぎドラムでは、60:1 WPDA-80 によりモーターのトルクが約 3 倍に向上し、脱こくが改善されます。 効率が約 25% 向上します。中空シャフトは既存のドライブシャフトに直接取り付けられるため、フレーム 再加工の必要はありません。 IP65 により、フィールドの泥や雨がギアキャビティに侵入するのを防ぎます。

物流と吊り上げ

直角レイアウトにより設置スペースを 30 % 節約

自動仕分けラインや昇降プラットフォームでは、直角ウォームレイアウトによりモーターを横に設置できます。 ドリブンシャフトの後ろではなく、ドリブンシャフト。 25:1 WPDA-60 は小包の仕分けに十分な精度の位置決めを提供します サーボなしで。出力シャフトは輸入モーターに合わせて機械加工できるため、フルトランスミッションを回避できます。 交換する。を参照してください。WPシリーズウォームギヤボックスより低い比率のデューティの範囲。

選択表 — パワー、レシオ、ウェイト

フレームサイズのクイックリファレンス - 公称入力電力と重量
サイズ 入力電力(kW) 比率範囲 重量(kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0.37 – 0.75 5:1 – 80:1 17
80 0.75 – 1.5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5.5 – 7.5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0~15.0 5:1 – 80:1 396

出力トルクの範囲は、サイズ 40 の 15 N・m からサイズ 250 の 2,500 N・m までです。 9 以外の比率が必要な場合は、 標準的な手順では、最も近いペアを尋ねて、実際の出力速度とトルクを確認します。

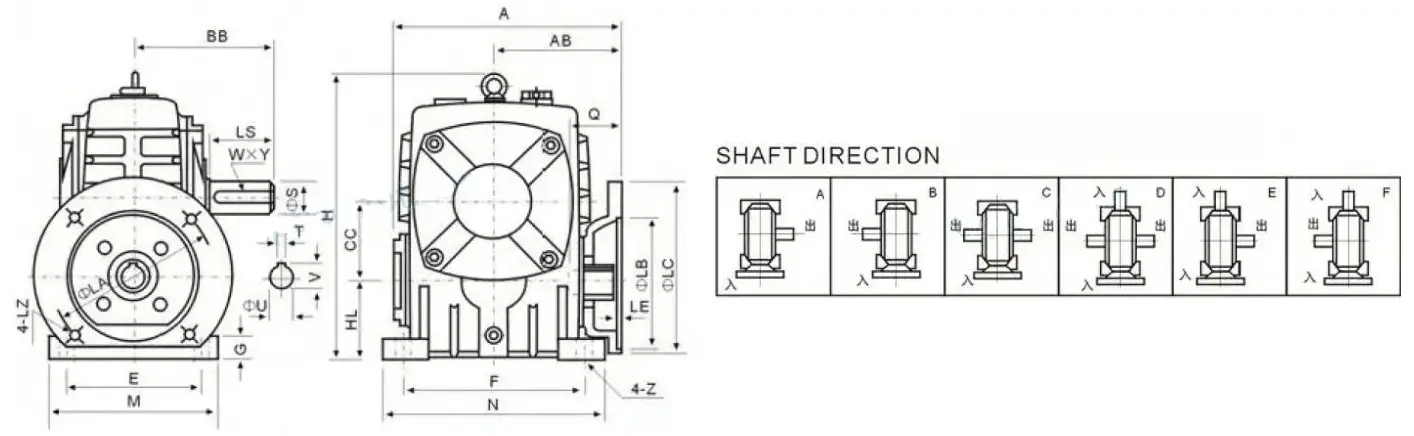

設置寸法 - フレームサイズ 40 ~ 250

取付寸法(mm) ― A、AB、BB、H、HL、フランジLA/LB/LC、入力穴Q/U、出力軸LS/S
サイズ A AB BB H HL M N E F G Z LA ポンド LC ル LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45.3 155 90 25×9

すべての寸法はミリメートル単位です。モバイルでは、テーブルを水平にスワイプして、フランジとシャフトの列に到達します。 モーターフレームと必要な出力シャフトサイズをお送りください。ご注文前に適合する列を確認します。

バイヤーがこのシリーズを指定する理由

01

焼入れおよび研磨されたウォームホイール、HRC 58 ~ 62

ウォームホイールは焼入れと研削を経て、歯面硬度は HRC 58 ~ 62 の範囲になります。 鉱山コンベア用途では、2 年間の連続運転で発生したギアの摩耗は 0.1 mm 未満でした。 同じ用途での標準減速機の約 3 倍の耐用年数です。の精密歯車製造ページには、 その背後にある研削と検査のステップ。

02

強制潤滑により、年中無休でサンプを 60 °C 以下に保ちます。

スプラッシュだけに依存するのではなく、内部の強制潤滑回路がメッシュとベアリングに給油します。で 24 時間の連続運転では、オイル サンプが 60 °C 以下に維持されるため、潤滑油の酸化が遅くなり、潤滑油の酸化が抑制されます。 ウォーム接触部の膜厚。それが、1シーズン持続するリデューサーと1シーズン持続するリデューサーの違いです。 それは数回続きます。

03

IP65のダブルリップシールと錆びないハウジング

ダブルリップシールと防塵スケルトンオイルシールにより、泥、雨、プロセスダストに対してIP65を保持します。で ゴミ分別現場では、通常の減速機がオイルを漏らし、3 か月以内に固着し、WPDA-100 が稼働しました。 同じ腐食環境で 18 か月間漏洩なし。あなたの義務が軽くて必要な場合は、 小さめの封筒の場合は、RVシリーズウォームギアボックス.

04

出力シャフトはモーターに合わせて加工されており、その逆ではありません

脚取付、フランジ取付、中空軸取付が可能で、出力軸もサイズに合わせて加工可能 すでに所有しているモーターまたは従動シャフトの。農業機械プラントでは、古いシャフトに適合するシャフトが必要でした。 モーター。交換用シャフトは 3 日以内に発送され、モーターを交換せずにボルトで固定されました。のために 農業上の義務については、を参照してください。農業用ギアボックス範囲も同様に。

お客様の声

「私たちは、以前のギアボックスが錆びて頻繁にシャットダウンする必要があった湿気の多い食品作業場でこれらを稼働させています。 WPDAシリーズは小麦粉や湿気が一日中付いても筐体が錆びず、ブロンズ ウォームホイールはまだきれいです。動作中の騒音はほとんど無視できるので、邪魔になりません。 近くに食品検査機器があります。減速比を調整する必要があるとき、彼らのチームは私に手順を教えてくれました。 モデルの違いを確認し、負荷計算を実行しました - 推奨ユニットは最初からスムーズに動作しました 始めてください。」

エマ・ウィルソン食品加工工場、シドニー、オーストラリア

「WPDA ギアボックスは、信頼性が高く、効率的で、設置と保守が簡単であるため、私たちのプロジェクトで非常にうまく機能しました。 最初の相談から納品までスムーズに進み、丁寧な対応でした。 私たちは今後も協力し続け、他のパートナーにもこの製品を推奨していきます。」

ジェームズ・カータープロジェクトバイヤー、Raydafon 顧客

モーターのパワーと比率を送信 — 一致するフレームを取得

入力電力、必要な出力速度または比率、取り付けタイプ、シャフトサイズをお知らせください。確認させていただきます WPDA フレームの場合は、寸法図を返送し、通常 24 時間以内に工場出荷時の価格で見積もりを提出します。フルレンジ でウォームギアボックスページ。
