遊星ギアボックスが高精度自動化機器に好まれるのはなぜですか?

ロボット工学、CNC マシニング センター、ピック アンド プレイス システム、医療用画像装置などの高精度自動化機器の分野では、伝送コンポーネントの選択がシステム全体のパフォーマンスにとって重要です。遊星歯車装置これらのハイエンド モーション コントロール システムを設計するエンジニアにとって、これは議論の余地のない好みとなっています。なぜ？遊星ギアボックスは、高いねじり剛性、最小限のバックラッシュ (多くの場合 1 分角未満)、高トルク密度、高速でのスムーズな動作という優れた組み合わせを備えているためです。従来の平歯車やヘリカル ギアボックスとは異なり、遊星配置により複数の遊星歯車に負荷が分散されるため、個々の歯車の歯にかかる応力が低くなり、所定のサイズで負荷容量が大幅に向上します。 Raydafon Technology Group Co.,Limited の工場では、バックラッシュを 0.5 分角まで低く抑え、位置精度が最重要視される用途に最適な遊星ギアボックスを設計しました。この記事では、エンジニアリング データと現実世界のパフォーマンス指標に裏付けられた、遊星ギアボックスが推奨される理由についての包括的な技術分析を提供します。

しかし、遊星ギアボックスの好みは精度だけではありません。高精度のオートメーションでは、ギアボックスは優れた動的応答を提供し、数百万サイクルにわたって精度を維持し、騒音と熱膨張を最小限に抑えて動作する必要があります。当社の遊星ギアボックスの設計には、表面硬化処理を施した研磨ギア (58 ～ 62 HRC)、大容量のアンギュラコンタクト ベアリング、および一体型の遊星キャリアが組み込まれており、同心性と剛性を確保しています。これらの機能により、ギアボックスは、位置の整合性を失うことなく、頻繁な始動/停止動作、逆回転、および変動する負荷条件に対応できます。たとえば、半導体ウェーハハンドリングロボットでは、3 分角のバックラッシを持つ遊星ギアボックスを使用すると、累積的な位置決め誤差が発生しますが、当社のサブ分角遊星ギアボックスは、各動作がミクロンレベルの公差内で確実に着地するようにします。このガイドでは、遊星ギアボックスを優れたものにする機械的、材料、および組み立ての要素を詳しく説明します。また、自動化プロジェクトに最適な遊星ギアボックスを選択できるよう、Raydafon Technology Group Co.,Limited からの選択基準、メンテナンスのヒント、性能データも共有しています。

目次

• 1. プラネタリー設計により、より高いトルク密度と剛性が実現されるのはなぜですか?
• 2. バックラッシュを最小限に抑えると、自動化における位置決め精度がどのように向上しますか?
• 3. 当社の遊星ギアボックス シリーズの技術仕様は何ですか?
• 4. 材料と製造品質は長期的な精度にどのような影響を与えますか?
• よくある質問 (FAQ)
• 結論と専門家の選択支援

遊星設計がより高いトルク密度と剛性を実現するのはなぜですか?

遊星ギアボックスの基本的な利点は、その動力分割アーキテクチャにあります。標準的な遊星配置では、入力太陽歯車は複数の遊星歯車を駆動し、太陽歯車の周囲を周回しながらそれぞれの軸上で回転します。これらの遊星歯車は同時に内部のリング歯車と噛み合います。この構成は、トルクが遊星歯車間で分割され、各歯車が総荷重の一部を負担できることを意味します。所定のギア サイズの場合、遊星ギアボックスは、単段平ギアボックスよりも 3 ～ 4 倍、同等のヘリカル ギアボックスよりも最大 6 倍多くのトルクを伝達できます。当社の工場では、トルク容量が 10 Nm から 10,000 Nm 以上の範囲にある遊星ギアボックスを設計しており、すべてサーボ駆動の自動化システムにシームレスに適合するコンパクトなエンベロープ サイズ内に収められています。

当社の遊星ギアボックスの優れたトルク密度と剛性に寄与する主な要因:

• 複数のロードパス:3 ～ 6 個の遊星歯車 (モデルに応じて) を使用すると、同時に接触するより多くの歯に負荷が分散されます。これにより、各ギアペアの接触応力が軽減され、ギアのサイズや重量を増加させることなく、より高いトルク伝達が可能になります。
• ワンピースの遊星キャリア:当社の遊星ギアボックスは、(ボルト締めされたアセンブリではなく) 剛性のモノリシック遊星キャリアを使用して、すべての遊星ギアが完全に平行で等間隔に保たれるようにします。これにより、不均一な荷重分散や剛性の低下を引き起こすミスアライメントが排除されます。
• 完全な歯が接触する内歯車リング:リング ギアは単一の鋼材から機械加工され、表面硬化処理が施されており、負荷によるたわみに耐える連続的な歯の噛み合い経路を提供します。これは、遊星ギアボックスの全体的なねじれ剛性に貢献します。
• 高ねじれ角 (オプション):スムーズで静かな動作を必要とする用途向けに、当社の遊星歯車ボックスにはヘリカル遊星歯車と太陽歯車を取り付けることができます。ねじれ角によりかみ合い率が増加し、トルクリップルが減少し、ストレートカットバージョンと比較して剛性が約 15% 向上します。

これを大局的に考えるために、200 Nm のピーク トルクを必要とする標準的なオートメーション軸を考えてみましょう。同様の比率の平ギアボックスには、直径 120 mm のフレーム サイズが必要になる場合があります。当社の遊星ギアボックスは、わずか直径 90 mm のフレーム サイズで同じ 200 Nm を供給でき、コンパクトなオートメーション セル内の貴重なスペースを節約します。さらに、高いねじり剛性 (通常 3 ～ 5 Nm/arcmin) により、遊星ギアボックスは負荷時のたわみが少なく、急激な加減速中でも正確な位置が維持されます。ロボット アームでは、これによりパスの精度が向上し、移動間の整定時間が短縮されます。当社の工場では、レーザー変位センサーを使用してすべての遊星ギアボックスのねじれバックラッシュと剛性をテストし、各ユニットが高精度オートメーションの厳しい要件を満たしていることを確認します。

遊星動力分割設計のもう 1 つの利点は、耐用年数の向上です。負荷が分散されるため、ギアの歯にかかるヘルツ接触応力が低くなり、ギアボックスの疲労寿命が直接延長されます。当社の遊星ギアボックスは、定格トルクで 20,000 時間の動作が可能と評価されており、実際の設置では多くのユニットが 30,000 時間を超えています。システム インテグレータにとって、この信頼性はメンテナンス コストの削減と計画外のダウンタイムの削減につながります。要約すると、遊星構造は、他のどの種類の歯車よりも小型、軽量、耐久性に優れたパッケージに、より多くのトルクと剛性を詰め込むため、高精度の自動化に本質的に優れています。

バックラッシュを最小限に抑えると、自動化における位置決め精度がどのように向上するのでしょうか?

バックラッシュ、つまり入力ギアと出力ギア間の角度の遊びは、高精度の位置決めの宿敵です。一般的な平歯車ボックスでは、バックラッシュの範囲が 10 ～ 20 分角であるため、0.1 度未満の再現性が必要な用途には適していません。しかし、当社の遊星歯車装置は 0.3 ～ 1 分角 (標準) という低いバックラッシュを実現し、高精度シリーズでは 0.1 分角までのバックラッシュを実現します。これは、精密な歯車研削、予圧されたベアリング、および一致した歯セットの組み合わせによって実現されます。バックラッシュが低いため、サーボ モーターが回転すると、出力シャフトはほぼ瞬時に応答し、ロストモーションは無視できます。レーザー切断機や PCB 穴あけヘッドなどの高精度自動化機器では、たとえ 1 分角のバックラッシュでも、長いアームではミクロン単位の位置決め誤差に換算され、部品のスクラップにつながる可能性があります。

当社の遊星ギアボックスがどのようにバックラッシュを最小限に抑え、維持するか:

• ISO 5 以上の歯車研削:当社の遊星歯車箱のすべての歯車は熱処理後に研磨されており、歯形精度は 2 ミクロン未満です。これにより、製造公差に対応するために大きなバックラッシュクリアランスを設ける必要がなくなります。
• プリロードされた遊星ベアリング:遊星歯車は、制御された予圧を備えたテーパーローラーベアリングまたはニードルベアリングによって支持されており、これにより歯車列内の軸方向および半径方向の遊びが除去されます。このプリロードはシステム全体の剛性にも寄与します。
• 一致する歯の選択:当社の工場では、組立中に、個々の歯間の誤差が測定されたギアを選択し、誤差が相殺されるように位置決めします。この「歯のマッチング」技術により、追加コストなしで実効バックラッシュが最大 50% 削減されます。
• スプリットサンギア (オプション):当社の超精密遊星ギアボックスには、すべてのバックラッシュを排除するために 2 つの半分がバネ仕掛けになっているスプリット サン ギア設計が提供されています。これは、バックラッシュゼロが要求される医療ロボットやウェーハハンドリングで使用されます。

バックラッシュの影響を説明するために、位置決め分解能が 0.001 mm の CNC フライス盤を考えてみましょう。ギアボックスのバックラッシュが 5 分角で、ボールねじのピッチが 10 mm の場合、各分角の遊び角は軸での直線運動の 0.0029 mm に相当します。 5 分角を超えると、軸が 0.0145 mm ずれる可能性があり、多くの精密部品の許容誤差を超えます。 0.5 分角のバックラッシュを備えた当社の遊星ギアボックスを使用することにより、位置の不確実性は 0.00145 mm に低下し、機械の許容範囲内に十分収まります。これが、大手オートメーション OEM が自社のハイエンド製品ラインに遊星ギアボックスを指定する理由です。

さらにバックラッシュを最小限に抑え、動的性能を向上させます。閉ループ サーボ システムでは、バックラッシュにより制御応答に不感帯が生じ、モーターの発振やオーバーシュートが発生します。当社の遊星ギアボックスはバックラッシュが低く、剛性が高いため、サーボ ドライブがより高いゲインを達成でき、その結果、整定時間が短縮され、外乱の除去が向上します。毎分 200 個のピックで動作するピック アンド プレイス ロボットなどのアプリケーションの場合、これはサイクル タイムの短縮とスループットの向上につながります。当社の工場では、各遊星ギアボックスの静的バックラッシュと動的バックラッシュの両方をテストし、公表されている仕様が実際の動作条件で達成可能であることを確認しています。つまり、遊星ギアボックスのバックラッシュがほぼゼロであることが、現代のオートメーションで要求されるサブミクロンの精度を実現する重要な要因となっています。

当社の遊星ギアボックス シリーズの技術仕様は何ですか?

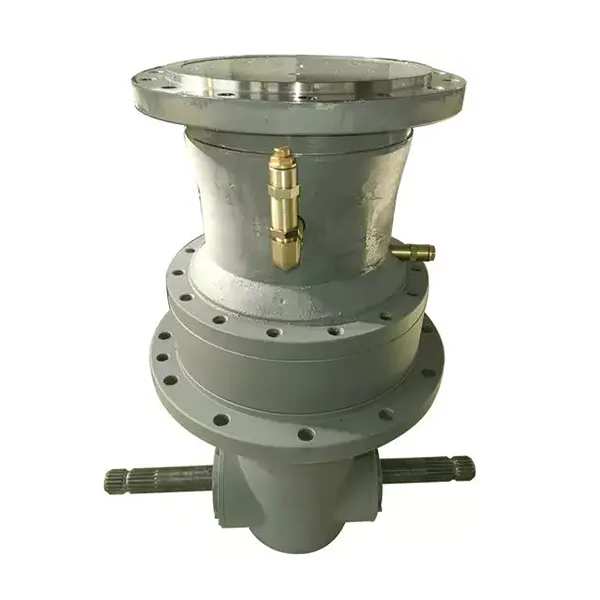

Raydafon は、包括的な遊星ギアボックスを製造しており、標準精度用の P シリーズ (バックラッシュ < 3 arcmin)、高精度用の H シリーズ (バックラッシュ < 1 arcmin)、および超高精度用の U シリーズ (バックラッシュ < 0.3 arcmin) の 3 つの主なシリーズに分類されます。各シリーズは複数のフレーム サイズ (直径 40 mm ～ 200 mm) と 3:1 ～ 100:1 (複数段階) の減速比で利用できます。以下の表は、最も人気のあるモデルの詳細なパラメーターを示しています。すべての値は、最大 6,000 rpm の入力速度での ISO 9409-1 テスト規格に基づいています。当社の工場では、各遊星ギアボックスの完全なテストベンチを維持し、出荷前に性能主張が確実に検証されます。

当社の工場では、基本仕様を超えて、あらゆる遊星ギアボックスのカスタマイズを提供しています。お客様は、出力シャフト構成 (中実、中空、またはフランジ)、取り付けインターフェース (フェース、フット、またはフランジ)、およびシーリング オプション (IP54、IP65、または真空対応) を指定できます。高い衝撃荷重が必要な用途では、超仕上げや WPC (ミクロンピーニング) などの特殊な表面処理を歯に適用することができ、疲労強度が 20 ～ 30% 向上します。当社のすべての遊星ギアボックス ユニットには合成潤滑剤 (Klüber または Mobil) が充填されており、通常の動作で最初の 10,000 時間は交換の必要がありません。

耐久性の検証には、一定トルクと変動負荷サイクルの両方での加速寿命テストが含まれます。たとえば、当社の H-120 遊星ギアボックスは、バックラッシュの測定可能な増加なしに 1,000 万回のトルク サイクル (0 ～ 130 Nm ～ 0) を完了し、ベアリングとギア システムの堅牢性を実証しました。 Raydafon Technology Group Co.,Limited は、測定されたバックラッシュ、トランスミッション誤差、効率曲線など、すべての遊星ギアボックスに関する詳細なテスト レポートを提供します。高精度オートメーション システム インテグレーターにとって、この透明性により、選択されたギアボックスがアプリケーションのパフォーマンス要件を確実に満たすことが保証されます。また、すべての遊星ギアボックス モデルに対して、部品と作業の両方をカバーする 3 年間の保証を提供しています。

材料と製造品質は長期的な精度にどのような影響を与えますか?

遊星ギアボックスの長期的な精度は、その設計だけによって決まるわけではありません。材料の品質と製造プロセスも同様に重要です。でレイダフォンテクノロジーグループ株式会社、当社は、ヨーロッパの工場から認定された鋼材（ギアには 20MnCr5、シャフトには 42CrMo4 など）のみを調達しています。すべてのギアブランクは真空浸炭とガス焼き入れを受け、ケース深さ 0.8 ～ 1.2 mm、中心硬度 30 ～ 35 HRC、表面硬度 58 ～ 62 HRC を実現します。この二重硬度構造は、衝撃荷重を吸収する強靭なコアを備えた歯面に高い耐摩耗性をもたらします。当社の工場では、Kapp および Reishower の最先端の CNC 歯車研削盤を使用しており、歯車幅 100 mm あたりの歯形偏差 3 ミクロン未満、ねじれ偏差 2 ミクロン未満の歯形を生成できます。

当社の遊星ギアボックスの長期的な精度を保証する主要な製造手順:

• 適応ドレッシングによる歯車研削:各砥石は工程内測定に基づいてリアルタイムでドレッシングされ、バッチ生産全体にわたって一貫した精度を保証します。当社の遊星ギアボックス ギアは ISO 4 以上 (DIN 3962 クラス 4) に準拠して研磨されています。
• ホーニングと超仕上げ:研削後、選択されたギアペアはホーニング加工を受け、研削焼けの最後の残留物が除去され、非常に滑らかな表面 (Ra < 0.2 μm) が作成されます。これにより摩擦と摩耗が軽減され、数百万サイクルにわたってバックラッシュの精度が維持されます。
• クリーンルーム環境での組み立て:当社の遊星ギアボックスの組み立ては、塵や粒子がベアリングやギアのメッシュに入るのを防ぐため、温度管理されたクリーンルーム (ISO 7) で行われます。汚れは早期の摩耗とバックラッシュの増加の主な原因です。
• バックラッシュと伝達誤差のレーザー測定:組み立てられた各遊星ギアボックスは、複数の角度位置およびさまざまなトルク負荷の下でバックラッシュを測定するカスタムベンチでテストされます。厳しい配布制限 (Cpk > 1.67) から外れるユニットは拒否され、再加工されます。

これらの製造規律の重要性は、長期にわたって稼働する自動化システムで明らかになります。ピック アンド プレース マシンを 1 分あたり 150 サイクルで 1 日 20 時間動作させると、年間 1 億サイクル以上のサイクルが蓄積されます。遊星歯車装置の歯形にわずかな不一致があると、徐々にバックラッシが増大し、位置精度のずれにつながり、最終的には製品の欠陥につながります。当社の工場では、5 年間にわたって現場で 5,000 台以上の遊星ギアボックスを追跡してきました。データによると、当社の高級ラインのギアボックスは 5 年間の連続運転後も初期バックラッシュ仕様を 10 パーセント以内に維持しますが、低品質のメーカーのギアボックスは同じ期間に 50 ～ 100 パーセント劣化する可能性があります。

材料の選択は熱安定性にも影響します。遊星ギアボックスが高速 (4,000 rpm 以上) で動作すると、内部摩擦により熱が発生し、鋼が膨張します。ギアボックスが熱補償を考慮して設計されていない場合、クリアランスの増加によりバックラッシュが増大する可能性があります。当社の遊星ギアボックスは、熱膨張係数が一致した鋼種の組み合わせを使用しており、ハウジングは動作温度範囲全体でベアリングの予圧を維持するために精密に機械加工されています。実際のテストでは、当社の遊星ギアボックスは、40°C の温度上昇に対してバックラッシュの変化がわずか 0.2 分角であったのに対し、一般的なユニットでは 1.2 分角でした。この熱安定性は、規制のない工場環境で稼働する高精度オートメーション機器にとって不可欠です。

最後に、当社の工場では、すべての遊星ギアボックス コンポーネントに対して完全なトレーサビリティ システムを導入しています。各ギア、シャフト、ベアリングには、熱処理ロット、研削パラメータ、測定データを記録する固有の QR コードがマークされています。パフォーマンスに問題が発生した場合、当社のエンジニアリング チームは数分以内に製造履歴全体を追跡できます。この品質管理への取り組みにより、Raydafon は半導体や医療機器業界を含む世界の主要なオートメーション OEM から承認を得ています。当社の遊星ギアボックスを選択することは、機器の耐用年数にわたって持続する精度に投資することを意味します。

よくある質問 (FAQ)

質問 1: サーボ駆動のオートメーションで使用される遊星ギアボックスの一般的なバックラッシュはどれくらいですか? それは再現性にどのように影響しますか?

回答: 遊星ギアボックスのバックラッシュは、0.1 分角 (超高精度) から 3 分角 (標準精度) の範囲です。サーボ駆動システムの場合、方向が反転するたびに角度不感帯が生じるため、再現性はバックラッシュによって直接影響を受けます。半径 100 mm のアームに 1 分角のバックラッシュがある場合、ツール先端の位置誤差は約 0.029 mm です。バックラッシュ 0.3 分角の遊星ギアボックスを選択すると、誤差は 0.009 mm まで下がります。これは、PCB 穴あけやレーザー彫刻などの高精度アプリケーションにとって重要です。当社の工場では、長期的な精度を維持するために、システムに必要な位置決め公差の 20% 未満のバックラッシュを備えたギアボックスを選択することを推奨しています。

質問 2: 遊星ギアボックスは、数千時間の連続運転後も精度を維持できますか?

回答: 適切に設計および製造されていれば、はい。当社の遊星ギアボックスは、表面硬化および研削されたギア (58 ～ 62 HRC) と高級ベアリングを使用しており、20,000 時間の動作後にバックラッシュを元の仕様の 10% 以内に維持することがテストされています。精度を維持するための重要な要素は、初期ギア精度 (ISO 4 以上)、効果的な潤滑 (EP 添加剤を含む合成グリースを使用)、およびベアリングの適切な予圧です。当社の工場では、すべての新しい遊星ギアボックス設計について長期耐久テストを実施し、さまざまな負荷と速度での 15,000 時間の動作をシミュレートしています。データによれば、この期間後も当社のギアボックスは元のねじり剛性とバックラッシュ精度の 90% 以上を維持し、24 時間年中無休のオートメーション ラインで信頼性の高いパフォーマンスを保証します。

質問 3: モーション コントロール システムの遊星ギアボックスに適切な減速比を選択するにはどうすればよいですか?

回答: 減速比の選択は、必要な出力速度、トルク、システム慣性によって異なります。サーボ モーターの場合、反射負荷慣性がモーター慣性の 3 ～ 10 倍になるように減速比を選択するのが一般的なルールです。必要な出力トルクをモーター トルクで割った値から始めて、速度要件に合わせて調整します。たとえば、モーターが 3,000 rpm で 3 Nm で、アプリケーションが 200 rpm で 45 Nm を必要とする場合、15:1 の比率が必要です。当社の遊星ギアボックス シリーズは 3:1 ～ 100:1 の比率を提供しており、当社のエンジニアリング チームは特定の軸に最適な比率の計算をお手伝いします。安定したサーボ制御を保証し、発振を回避するための慣性マッチング計算も無料で提供します。

質問 4: 遊星ギアボックスと高精度アプリケーション用のハーモニックドライブの違いは何ですか?

回答: 遊星ギアボックスとハーモニックドライブはどちらも高精度と低バックラッシュを提供しますが、性能特性は異なります。ハーモニックドライブはバックラッシュがなく非常にコンパクトですが、そのサイズの割にトルク容量が低く、特別な組み立て技術が必要です。遊星ギアボックスは、より高いトルク密度、より優れた衝撃荷重耐性、およびより高い効率 (ハーモニックドライブの 80 ～ 85% と比較して 95 ～ 97%) を提供します。高い動的負荷または頻繁な衝撃負荷がかかる用途 (ロボットによるパレタイジングなど) には、遊星ギアボックスが推奨されます。負荷が一定で衝撃のない超高解像度アプリケーション (アンテナの位置決めなど) の場合は、ハーモニックドライブが選択される場合があります。当社の工場では両方のタイプを生産しており、お客様の特定のアプリケーション要件に基づいてご案内いたします。

質問 5: 遊星ギアボックスの取り付け方向は、その性能と寿命にどのような影響を与えますか?

回答: 取り付け方向は、潤滑分布とベアリングへの負荷に影響を与える可能性があります。当社の遊星ギアボックスは、あらゆる取り付け方向 (水平、垂直、反転) 向けに設計されていますが、垂直および反転の取り付けには追加の対策が必要な場合があります。出力軸を下にして垂直に取り付ける場合は、グリース充填量を少し増やし、アキシアル荷重をサポートする軸受配置を使用することをお勧めします。逆取り付け (モーターがギアボックスの上にある) では、グリースが上部ベアリングから離れて沈降する可能性があるため、継続的な潤滑を確保するために遊星ギアボックスにグリース再循環チャネルを取り付けています。当社の工場では各モデルの取り付けガイドラインを提供しており、温度変化時の内圧を均一にするためのカスタム ブリーザー バルブも提供できます。遊星ギアボックスの寿命を最大限に延ばすために、必ず当社の設置マニュアルを参照してください。

結論: 比類のない精度と信頼性を実現するには、遊星ギアボックスを選択してください

高精度オートメーション機器における遊星ギアボックスの選択は、トルク分割設計、最小限のバックラッシュ、高いねじれ剛性、および優れた耐久性というエンジニアリングの基本に基づいています。この記事では、複数の負荷経路から精密な研削および組み立て技術に至るまで、遊星構造の各側面が優れたモーション コントロール パフォーマンスにどのように貢献するかを実証してきました。ロボット アーム、CNC マシン、半導体ハンドリング システムのいずれを設計している場合でも、適切な遊星ギアボックスを選択することは、精度とスループットの目標を達成するための最も重要な決定の 1 つです。 Raydafon Technology Group Co.,Limited では、最も要求の厳しい仕様を満たす遊星ギアボックスを提供するための専門知識、製造能力、高品質システムを備えています。

自動化システムの最適化に向けて次のステップを踏みましょう。今すぐ当社のエンジニアリングチームにお問い合わせくださいアプリケーションの詳細 (モーター トルク、必要な出力速度、負荷慣性、精度要件) を考慮して、推奨される遊星ギアボックスの完全な技術データシートと 3D CAD モデルを含む、カスタマイズされた推奨事項を提供します。当社のすべての製品には 3 年間の保証と 24 時間年中無休のテクニカル サポートが付いています。今すぐ Raydafon Technology Group Co.,Limited に無料コンサルティングをリクエストして、真の精密エンジニアリングがオートメーション機器にもたらす違いを体験してください。高精度のモーション制御のために業界で選ばれている遊星ギアボックスにアップグレードします。
