ハーベスタの単動油圧シリンダと複動油圧シリンダの違いは何ですか?

農業機械、特に収穫装置の分野では、油圧シリンダーは基本的な部品です。油圧流体の圧力を直線的な力と動きに変換し、ヘッダー アセンブリの持ち上げからリール位置の調整まで、さまざまな機能の制御を可能にします。収穫機で使用される最も一般的なタイプの油圧シリンダには、単動シリンダと複動シリンダがあります。これら 2 つのタイプのどちらを選択するかは任意ではありません。これは、機械の性能、効率、コストに影響を与える重要なエンジニアリング上の決定です。

単動式と複動式の根本的な違いハーベスタ油圧シリンダ動作を生成するために作動油を適用する方法にあります。単動シリンダは油圧を使用してピストンを一方向に拡張し、戻りストロークは外部の力、通常は重力またはバネによって達成されます。複動シリンダは油圧を使用してピストンを伸縮させ、両方向に動力を与えます。この根本的な違いにより、設計、アプリケーション、およびパフォーマンス特性の変化が生じます。この記事では、両方のタイプのシリンダの体系的な技術分析を提供し、動作原理、構造、適用分野、選択基準を検討します。目的は、エンジニア、技術者、調達専門家が各タイプの利点と限界を明確に理解できるようにすることです。

目次

• 1. 動作原理: 単動シリンダと複動シリンダの仕組み
• 2. 構造と部品の違い
• 3. ハーベスタ システムのアプリケーションの詳細
• 4. 性能と制御特性
• 5. 選択基準: どのタイプのシリンダーを選択しますか?
• 6. よくある質問（FAQ）
• 7. 結論

1. 動作原理: 単動シリンダと複動シリンダの仕組み

油圧シリンダは、油圧エネルギー (流体圧力) を機械エネルギー (直線力と運動) に変換する機械式アクチュエータです。中心となる原理は、加圧された作動油をシリンダーバレル内のピストンに適用することです。圧力がピストン領域に作用し、ピストンと取り付けられたロッドを動かす力が発生します。動きの方向は、ピストンのどちら側に流体が適用されるかによって決まります。単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダは、動作を制御するために流体を適用する方法が根本的に異なります。

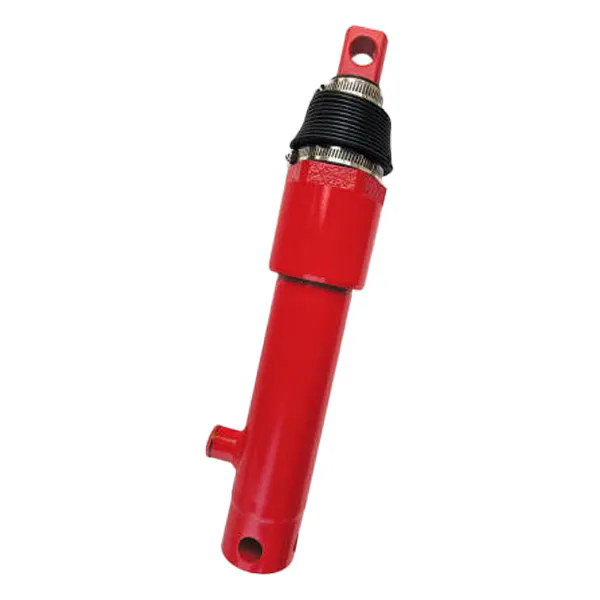

単動シリンダ:単動シリンダには作動油用のポートが 1 つあります。流体はピストンの片側 (通常は底側) にのみ適用されます。圧力によりピストンとロッドが一方向に押され、シリンダーが伸びます。戻りストローク（ピストンの後退）は外力によって達成されます。最も一般的な外力は、重力 (ピストンを引き戻す荷重の重さ) または機械的なバネです。単動シリンダは設計がシンプルで、負荷自体が戻り力を提供する用途に使用されます。ハーベスタでは、重いコンポーネントを持ち上げるなどの作業に単動式ハーベスタ油圧シリンダが使用されることがあります。この場合、油圧が解放されるとコンポーネントの重量が戻り力になります。

複動シリンダ：複動シリンダには、ピストンの両側に 1 つずつ、計 2 つのポートがあります。作動油をどちらかのポートに供給して、どちらかの方向の動きを生成できます。シリンダーを伸ばすには、下部ポートに流体が供給され、ピストンが押し上げられます。シリンダーを縮めるには、流体が上部ポートに供給され、ピストンが押し下げられます。これにより、両方向への動力伝達が可能になります。ピストンの有効断面積が両側で異なるため（ロッド断面の関係でロッド側の有効断面積が小さくなります）、各方向に発生する力は必ずしも等しいとは限りません。複動シリンダはより正確な制御を提供し、両方向に力が必要な場合に使用されます。ハーベスターでは、複動ハーベスター油圧シリンダーは、リールの高さの制御、ヘッダーの角度調整、カッターバーの位置の調整など、両方向への動力による動きが必要な機能に使用されます。

次の表は、動作原理を並べて比較したものです。

でレイダフォンテクノロジーグループ株式会社、当社は農業部門の多様なニーズを満たすために、単動式および複動式ハーベスター油圧シリンダーの両方を製造しています。当社のエンジニアリングチームは、特定の用途に適したシリンダータイプの選択について専門的なアドバイスを提供できます。

2. 構造と部品の違い

単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダの構造は、それぞれの異なる動作原理を反映しています。両方のタイプのシリンダのコアコンポーネントは類似しています: シリンダバレル、ピストン、ロッド、シール、エンドキャップです。ただし、構造の細部には大きな違いがあり、それが性能と信頼性に影響します。主な違いは、ピストンとピストン シーリング システムにあります。

ピストン：単動シリンダでは、ピストンは通常、ロッドに取り付けられた単純なディスク状のコンポーネントです。ピストンは、作動油からロッドに力を伝達するために使用されます。複動シリンダでは、ピストンはより複雑なコンポーネントです。両側にシールが付いており、2つのチャンバー間の液体の漏れを防ぎます。ピストンは両側からの圧力に耐えられる必要があり、堅牢な設計が必要です。複動シリンダのピストンには、アライメントを維持し、ピストンとシリンダ ボア間の金属同士の接触を防ぐためのガイド リング (またはウェア リング) が組み込まれていることがよくあります。

シール:シーリング システムは、油圧シリンダの性能にとって非常に重要です。単動シリンダでは、主なシール要件はピストンの加圧側からの流体の漏れを防ぐことです。複動シリンダでは、2 つのチャンバ間の漏れを防ぐためにピストンの両側にシールが必要です。両方向からの圧力に耐えられるシールが必要となるため、これはより厳しいシール要件となります。複動シリンダのピストンシールは、U カップシールやポリウレタンシールなどの複動シールであることが多いです。

ロッドシール:どちらのシリンダタイプにもロッドシールが付いており、ロッドに沿った流体の漏れを防ぎます。ただし、複動シリンダのロッド シールは、ピストンのロッド側で発生する可能性のある高圧にも耐えることができなければなりません。これには、より堅牢なロッド シール設計が必要になる場合があります。

クッション性:複動シリンダには、衝撃力と騒音を軽減するためにストロークの端にクッション機能が組み込まれていることがよくあります。これは、シリンダが重い荷重を高速で移動させる用途では特に重要です。戻りストロークは通常、外力によって制御されるため、単動シリンダではクッションはあまり一般的ではありません。

次の表は、単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダの構造上の特徴を比較したものです。

レイダフォンテクノロジーグループ株式会社 では、高品質の材料と正確な製造プロセスを使用してハーベスター油圧シリンダーを製造しています。当社のシリンダーは、農業用途の厳しい要件を満たすように設計されており、信頼性が高く長期にわたる性能を提供します。

3. ハーベスタ システムのアプリケーションの詳細

単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダの選択は、ハーベスタ内の特定の用途に大きく影響されます。各タイプのシリンダは、必要な動作、力のプロファイル、制御要件に基づいて特定の機能に適しています。ハーベスタ油圧シリンダは、重いコンポーネントの持ち上げから複雑な動きの制御まで、機械の幅広い機能に使用されます。

単動シリンダの用途:単動シリンダは通常、負荷が戻り力を提供できる用途に使用されます。収穫機では、これにはコンポーネントの重量が復元力を提供する持ち上げ作業が含まれることがよくあります。たとえば、単動シリンダーを使用してコンバインのヘッダー (カッターバー) を持ち上げることができます。油圧を加えるとシリンダーが伸びてヘッダーが持ち上がります。圧力が解放されると、ヘッダーの重量がシリンダーを押し下げます。同様に、一部の収穫機ではリールの高さ調整に単動シリンダーが使用されており、リールの重量が戻り力になります。

複動シリンダの用途:複動シリンダは、両方向への動力による動作が必要な用途に使用されます。収穫機では、ヘッダーの角度制御、リールの位置調整、アンロードオーガーの操作などの機能がこれに含まれます。たとえば、複動ハーベスター油圧シリンダーを使用して、ヘッダーを傾けて地面の輪郭に沿うことができます。シリンダーを伸縮させてヘッダーの角度を調整できます。同様に、複動シリンダーは荷降ろしオーガの位置を制御するためによく使用され、必要に応じてオーガを伸縮させます。これらの機能を正確に制御するには、両方向に動力を与えて動作させる機能が不可欠です。

以下の表は、ハーベスターの各シリンダー タイプの一般的な用途をまとめたものです。

Raydafon では、幅広い用途向けのハーベスター油圧シリンダーの製造に豊富な経験を持っています。当社のエンジニアリング チームは、お客様の特定の用途に適したシリンダー タイプについて専門的なガイダンスを提供できます。

4. 性能と制御特性

単動および複動ハーベスタ油圧シリンダの性能と制御特性は、その設計と動作原理の直接的な結果です。これらの特性を理解することは、特定の用途に適切なシリンダを選択し、それを油圧システム全体に統合するために不可欠です。考慮すべき主な性能特性は、力の出力、速度制御、および制御性です。

強制出力:油圧シリンダの出力は、油圧とピストンの有効面積によって決まります。単動シリンダの場合、力は伸びストロークのみに発生します。力は、圧力にピストンの全面積を掛けたものに等しくなります。複動シリンダの場合、力は伸びストロークと縮みストロークの両方で発生します。伸長ストロークにかかる力は単動シリンダの場合と同じです (圧力 x ピストン全面積)。有効断面積がロッド面積（圧力×（ピストン面積－ロッド面積））だけ減少するため、後退ストロークにかかる力は小さくなります。この違いは、特に大きなロッドを備えたシリンダーでは顕著になります。

速度制御:油圧シリンダの速度は、作動油の流量によって制御されます。単動シリンダの場合、速度は伸びストロークのみで制御されます。後退ストロークの速度は、外力 (重力またはバネ) によって制御されます。複動シリンダの場合、適切なポートへの流量を調整することにより、前進・後退ストローク両方の速度制御が可能です。これにより、シリンダーの動きをより正確に制御できます。

制御性:複動ハーベスター油圧シリンダーは、単動シリンダーよりも正確な制御を提供します。ピストンの両側に油圧を加える機能により、負荷のより正確な位置決めが可能になります。複動シリンダでは回生回路の使用も可能であり、特定の用途ではシリンダの速度を高めることができます。単動シリンダは戻りストロークが外力に依存するため、制御性が低くなります。

次の表は、単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダの性能特性をまとめたものです。

Raydafon のハーベスター油圧シリンダーは、高性能と信頼性の高い動作を実現するように設計されています。当社は高度な製造技術を使用して、安定した品質と長い耐用年数を保証します。

5. 選択基準: どのタイプのシリンダーを選択しますか?

適切なハーベスタ油圧シリンダ タイプ (単動または複動) の選択は、システムの性能、信頼性、コストに影響を与える重要なエンジニアリング上の決定です。選考プロセスは、申請要件の体系的な評価に基づいて行われるべきです。次の基準を考慮する必要があります。

力の要件:アプリケーションには両方向の力が必要ですか?持ち上げ力または押す力のみが必要な場合は、単動シリンダで十分な場合があります。両方向の力が必要な場合は複動シリンダが必要です。各方向に必要な力の大きさも考慮してください。複動シリンダの後退ストロークにかかる力は、ロッド面積により伸長ストロークに比べて小さくなりますが、これが要因の可能性があります。

制御要件:シリンダーの制御にはどの程度の精度が必要ですか?単純なオン/オフ制御で十分な場合は、単動シリンダで十分な場合があります。正確な位置決めが必要な場合は複動シリンダが必要です。アプリケーションでシリンダが位置を保持する必要があるかどうかも考慮してください。これは、複動シリンダを使用するとより簡単に実現できます。

速度要件:アプリケーションには両方向の制御された速度が必要ですか?速度制御が伸長ストロークのみで必要な場合は、単動シリンダが使用できる場合があります。両ストロークとも速度制御が必要な場合は複動シリンダが必要となります。

コストに関する考慮事項:単動シリンダは、設計が単純であるため、一般に複動シリンダよりも安価です。ただし、単動シリンダのコスト削減と、潜在的な性能および制御の制限を比較検討する必要があります。

レイダフォンテクノロジーグループ株式会社 では、お客様の特定の用途に適したハーベスター油圧シリンダーの選択をお手伝いします。当社のエンジニアリング チームは、お客様の要件に基づいて専門的なガイダンスを提供できます。

6. よくある質問（FAQ）

質問1: 単動シリンダを複動シリンダに変換できますか?

回答: いいえ、単動シリンダを複動シリンダに変換することはできません。シリンダーの設計が根本的に異なります。単動シリンダには 1 つのポートと 1 セットのシールしかありませんが、複動シリンダには 2 つのポートとピストンの両側にシールがあります。変換するにはシリンダーを完全に再設計し、ピストンとシールを交換する必要があり、費用対効果が高くありません。一般に、双方向の力が必要な用途には複動シリンダを購入する方が現実的です。

質問 2: 単動シリンダの非加圧側の流体はどうなりますか?

回答: 単動シリンダでは、通常、ピストンの非加圧側が大気に通気されます。これにより、ピストンの移動に伴って空気がシリンダーに出入りできるようになり、真空や過圧が発生するのを防ぎます。この通気はブリーザーポートを通じて行われます。一部の単動シリンダには、環境に開放されたロッドエンドも付いています。

質問 3: 最新の収穫機ではどのタイプのシリンダーがより一般的に使用されていますか?

回答: 最新のハーベスターは、特定の用途に応じて単動ハーベスター油圧シリンダーと複動ハーベスター油圧シリンダーを組み合わせて使用​​します。単純な昇降作業には、単動シリンダがよく使用されます。ただし、正確な制御と双方向の力を必要とするより複雑な機能の場合は、複動シリンダが標準です。最新のハーベスターでは、より優れた制御性と多用途性を提供する複動式シリンダーが主流となっています。

質問 4: アプリケーションに単動シリンダーが必要か複動シリンダーが必要かはどうすればわかりますか?

回答: 選択は、アプリケーションの力と制御の要件によって異なります。一方向のみの力が必要で、戻りストロークが重力またはバネによって実現できる場合は、単動シリンダで十分な場合があります。両方向の力が必要な場合、またはシリンダの位置を正確に制御する必要がある場合は、複動シリンダが必要です。当社の技術チームがアプリケーションの分析をお手伝いします。

質問 5: ロッドのサイズは複動シリンダの力にどのように影響しますか?

回答: ロッドのサイズにより、後退ストローク時のピストンの有効面積が減少します。後退ストロークにかかる力は、圧力にピストン面積からロッド面積を引いた値を掛けたものに等しくなります。これは、収縮する力が常に伸長する力よりも小さいことを意味します。伸長力と収縮力の差は、ロッド直径が大きいシリンダではより顕著になります。両方向に大きな力を必要とする用途には、小さなロッドを備えたシリンダーが推奨される場合があります。

7. 結論

単動式ハーベスタ油圧シリンダと複動式ハーベスタ油圧シリンダはどちらも農業機械に不可欠なコンポーネントですが、その目的は異なります。単動シリンダは一方向に力を与え、戻りストロークは外力によって達成されるため、単純な持ち上げ作業に適しています。複動シリンダーは両方向に力を提供し、複雑な機能に対する正確な制御と多用途性を提供します。適切なシリンダ タイプの選択は、双方向の力、制御精度、速度制御の必要性など、特定のアプリケーション要件によって異なります。

レイダフォンテクノロジーグループ株式会社 では、農業業界の厳しい要件を満たす高品質のハーベスター油圧シリンダーを提供することに尽力しています。当社の包括的なシリンダーには単動設計と複動設計の両方が含まれており、当社の経験豊富なエンジニアリング チームがこれらの製品の選択と用途について専門的なガイダンスを提供できます。詳細については、お気軽にお問い合わせください。
