負荷条件はウォーム ギアボックス ユニットの長期信頼性にどのような影響を与えますか?

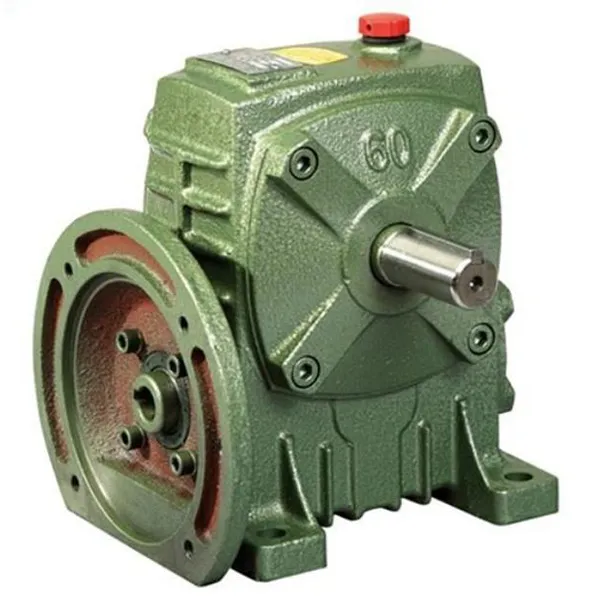

パワートランスミッション業界では 20 年にわたり、エンジニアや工場管理者からの繰り返しの質問は、「負荷状態はウォーム ギアボックス ユニットの長期信頼性にどのような影響を与えるのか?」というものでした。その答えは、システムの寿命と総所有コストの基礎となります。 Raydafon Technology Group Co., Limited のエンジニアリング チームは、工場での厳格なテストと現場分析を通じて、この正確な関係を理解するために多大なリソースを投入しました。ギアボックスが遭遇する負荷プロファイルは、単なるデータシート上の仕様ではありません。それはその運用期間の決定的な物語です。あウォームギアボックスは、コンパクトで高比のトルク増大、セルフロック機能、スムーズな操作で高く評価されています。

ただし、ウォームとホイールの間には独特の滑り接触があるため、時間の経過とともにかかる負荷に特に敏感になります。衝撃、過負荷、不適切な取り付けなどの負荷条件の誤解や過小評価は、早期の摩耗、効率の低下、致命的な故障の主な原因となります。この詳細な説明では、負荷による摩耗の背後にあるメカニズムを調査し、当社製品の設計された応答の概要を説明し、ギアボックスの耐用年数を最大化するためのフレームワークを提供して、当社のコンポーネントへの投資が数十年にわたって信頼性の高いパフォーマンスを確実に提供できるようにします。

---

目次

• ウォームギアボックスの負荷応力と摩耗メカニズムの関係は何ですか?
• 当社のウォーム ギアボックスの設計は負荷の悪影響をどのように軽減するのでしょうか?
• 信頼性を確保するためにエンジニアが計算する必要がある主要な負荷パラメータは何ですか?
• 適切なメンテナンスと取り付けにより、負荷に関連した摩耗をどのように防ぐことができますか?
• 概要: 負荷認識による長期信頼性の確保
• よくある質問 (FAQ)

---

ウォームギアボックスの負荷応力と摩耗メカニズムの関係は何ですか?

ウォーム ギアボックスの長期信頼性は、内部コンポーネントにかかる応力サイクルに直接影響されます。主に転がり接触する平歯車とは異なり、ウォームとホイールは大きな滑り動作を行います。この滑り摩擦により熱が発生し、ほとんどの摩耗現象の原因となります。負荷条件はこれらの影響を直接増幅します。負荷によって悪化する主な摩耗メカニズムを詳しく見てみましょう。ただし、これを完全に理解するには、まず、適用から故障までのストレスの過程全体をマッピングする必要があります。

ストレス経路: 加えられた荷重からコンポーネントの故障まで

外部からのトルク要求が出力シャフトにかかると、出力シャフト内部で複雑な機械的反応の連鎖が開始されます。ウォームギアボックス。これは単純なレバーアクションではありません。この経路は、障害を診断し、回復力を設計するために重要です。

• ステップ 1: トルク変換と接触圧力。ウォームへの入力トルクは、ウォームホイールの歯面に垂直な力に変換されます。この力を瞬間的な接触面積（歯に沿った狭い楕円）で割ると、ヘルツ接触圧。この圧力は非常に高いレベルに達する可能性があり、コンパクトなユニットでは 100,000 PSI を超えることもよくあります。
• ステップ 2: 地下応力場の生成。この強い表面圧力により、表面の下に三軸応力場が形成されます。最大せん断応力は表面ではなく、そのわずかに下で発生します。この表面下の領域は、繰り返し荷重がかかると疲労亀裂が発生する場所です。
• ステップ 3: 摩擦熱の発生。同時に、ホイールに対するウォームの滑り運動により、伝達された動力の一部が摩擦熱に変換されます。発熱量は荷重、滑り速度、摩擦係数に比例します。
• ステップ 4: 潤滑剤膜の応力。金属表面を分離する潤滑膜には極圧 (EP) がかかります。この圧力下ではフィルムの粘度が一時的に上昇しますが、フィルムの完全性が最も重要です。過負荷はフィルムの崩壊を引き起こす可能性があります。
• ステップ 5: 応力を支持構造に伝達します。力は最終的にベアリングとシャフトを介してギアボックスのハウジングに伝達されます。荷重がかかった状態でハウジングがたわむと、メッシュ全体の位置がずれ、応力経路が壊滅的に変化する可能性があります。

摩耗メカニズムとその負荷トリガーの総合表

摩耗機構	プライマリロードトリガー	物理的なプロセスと症状	長期的な信頼性への影響
摩耗	持続的な過負荷。負荷時の汚染された潤滑剤	硬い粒子や凹凸が柔らかいホイール素材 (ブロンズ) に押し込まれ、材料を微細に切断して耕して取り除きます。磨かれて傷が入った外観、バックラッシュの増加、およびオイル中のブロンズ粒子につながります。	歯形精度が徐々に失われます。接触率が低下すると、残りのプロファイルにかかる応力が増大し、その後の摩耗段階が加速されます。時間の経過とともに効率が低下する主な原因。
付着摩耗（スカッフィング）	急性衝撃荷重;重度の過負荷。負荷時の潤滑不足	EP 潤滑膜が破壊され、ウォームとホイールの凹凸が局所的に溶接されます。これらの溶接部はすぐにせん断され、柔らかいホイールから材料が引き裂かれます。表面が粗く、破れ、ひどい変色が見られます。	多くの場合、壊滅的な急速な故障モードになります。過負荷が発生してから数分または数時間以内にギアセットが破壊される可能性があります。設計された潤滑体制の完全な破綻を表します。
表面疲労（孔食）	高サイクル疲労荷重。反復的な過負荷のピーク	周期的な接触圧力による表面下のせん断応力により、微小亀裂が発生します。亀裂は表面まで広がり、小さな穴が生じます。通常はピッチラインの近くに小さなクレーターとして現れます。操作に伴ってノイズが増加するように聞こえます。	穴が開くにつれて悪化する進行性の損傷により、応力集中が生じ、さらに穴が開くことになります。最終的にはマクロピッチングや剥離が発生し、材料の大きな薄片が剥離し、振動や焼き付きの可能性を引き起こします。
熱機械的摩耗	慢性的な過熱につながる継続的な高負荷	過度の摩擦熱によりウォームホイールの素材が柔らかくなり、耐力が低下します。この負荷によりブロンズに塑性流動が生じ、歯の輪郭が歪みます。多くの場合、オイルの炭化やシールの破損を伴います。	根本的な材料の劣化。ギアの形状は永続的に変更され、位置ずれ、不均一な負荷分散、および他の故障モードへの急速な連鎖を引き起こします。回復は不可能です。交換が必要です。
フレッチングおよび偽ブリネリング (ベアリング)	静的過負荷。負荷時の振動。不適切な取り付け荷重	大きな静荷重や振動がかかると、ベアリングレースと転動体の間で振動微動が発生し、摩耗粉が発生します。回転していなくても軌道面にエッチング模様やくぼみとして現れます。	ベアリングの早期故障。二次的にシャフトの位置ずれが発生します。このずれにより、ギアの噛み合わせに不均一な高応力負荷が生じ、二重点故障のシナリオが生じます。

負荷スペクトルとデューティサイクルの役割

現実世界の負荷は一定であることはほとんどありません。寿命を予測するには、負荷スペクトル (さまざまな負荷レベルの時間の経過に伴う分布) を理解することが重要です。 Raydafon Technology Group Co., Limited の工場分析では、累積疲労損傷のマイナーの法則を使用してこれを評価しています。

• 定格負荷での連続使用:ベースライン。摩耗は、潤滑とアライメントに基づいて予測どおりに進行します。寿命は表面疲労の徐々に蓄積することで決まります。
• 頻繁な起動と停止を伴う断続的な運転:高慣性始動では、運転トルクの数倍の瞬間的なピーク負荷がかかります。始動のたびに小さな衝撃負荷がかかり、接着剤の摩耗と疲労が加速します。当社のテストでは、サイズを考慮しない場合、連続使用に比べて寿命が 40 ～ 60% 短縮される可能性があることが示されています。
• 変動荷重 (例: 材料の重量が変化するコンベヤ):負荷が変動すると、応力振幅が変化します。これは、疲労の影響により、同じ平均値の一定の平均荷重よりも大きなダメージを与えます。スイングの周波数と振幅は、当社がクライアントから要求する重要なデータポイントです。
• 義務を逆転:両方の回転方向に負荷がかかると、歯の片側の接触面の「休止」期間がなくなり、応力サイクルが効果的に 2 倍になります。また、潤滑システムが両方の側面を均等に保護することにも挑戦します。

レイダフォン Technology Group Co., Limited の工場では、これらの正確なスペクトルをシミュレーションしています。当社では、ウォーム ギアボックスのプロトタイプをプログラムされた疲労サイクルにさらし、数週間で長年の使用を再現します。これにより、摩耗メカニズムが良性から破壊的な状態に移行する正確な負荷しきい値を特定し、そのしきい値を十分に下回る安全な動作マージンを備えた標準ユニットを設計することができます。

この経験的データは当社の信頼性保証の基礎であり、「負荷」という抽象的な概念を、当社が製造するすべてのウォーム ギアボックスの定量化可能な設計パラメータに変換します。目標は、当社のユニットが定格負荷に耐えるだけでなく、過負荷イベントが「場合」ではなく「いつ」の問題である産業用アプリケーションの予測不可能な負荷履歴に対して本質的に堅牢であることを保証することです。

---

当社のウォーム ギアボックスの設計は負荷の悪影響をどのように軽減するのでしょうか?

レイダフォン Technology Group Co., Limited では、当社の設計哲学は積極的です。当社は、静的定格荷重だけでなく、動的で、多くの場合厳しいアプリケーション寿命の現実に合わせてウォーム ギアボックス ユニットを設計しています。すべての材料の選択、幾何学的計算、および組み立てプロセスは、前述の負荷関連の摩耗メカニズムに耐えるように最適化されています。ここでは、当社のアプローチの深さを示すために拡張された、主要な設計および製造戦略の内訳を示します。

材料工学と冶金防御

負荷に対する防御は原子レベルから始まります。材料の組み合わせは、最初で最も重要な障壁です。

• ウォーム（インプットシャフト）仕様：
  • コア材質:20MnCr5 や 16MnCr5 などの肌焼き鋼を使用します。これらは、脆性破壊を起こすことなく曲げやねじり荷重に耐える強靱で延性のあるコアを提供します。
  • 表面処理:ウォームは 0.5 ～ 1.2 mm (モジュールによって異なります) の深さまで浸炭または浸炭窒化され、その後精密研磨されます。これにより、摩耗や凝着摩耗に耐える非常に硬い表面 (58 ～ 62 HRC) が作成されます。
  • 仕上げ:研削後、超仕上げ加工や研磨加工を施し、表面粗さ（Ra）0.4μm以上を実現しています。表面が滑らかになると摩擦係数が直接低下し、負荷時に発生する摩擦熱が低下し、潤滑膜の形成が促進されます。
• ウォームホイール仕様:
• 合金組成:高級連続鋳造燐青銅(CuSn12)を使用しております。当社では、強度、硬度、鋳造性を最適化するために、錫含有量 (11 ～ 13%) とリンのレベルを厳密に管理しています。粒子構造を強化するために、ニッケルなどの微量元素が添加される場合があります。
• 製造プロセス:当社では遠心鋳造または連続鋳造を利用して、緻密で非多孔質で均質な粒子構造を備えたブランクを製造します。これにより、周期的な荷重下で亀裂の発生点となる可能性のある内部の弱点が排除されます。
• 機械加工と品質管理:各ホイールは CNC ホブ盤で加工されます。当社では、重要なロットに対して 100% の寸法チェックを実行し、染料浸透試験を使用して、曲げ応力が最も高いゾーンである歯の根元部分に鋳造欠陥が存在しないことを確認します。

幾何学的最適化による優れた負荷分散

精密な形状により、荷重が可能な限り均等に分散され、破壊的な応力集中が回避されます。

• 歯形修正 (先端と根元の逃げ):理想的なインボリュートプロファイルを意図的に修正します。ウォームホイールの歯の先端と根元の材料をわずかに軽減します。これにより、高荷重下で一般的に発生する、偏向または位置ずれした状態でのメッシュの出入り時のエッジ接触が防止されます。これにより、荷重は歯の丈夫な中央部分に確実に伝わります。
• リード角と圧力角の最適化:ウォームのリード角は比率だけでなく、効率と負荷容量も考慮して計算されます。リード角を大きくすると効率は向上しますが、セルフロックの傾向が減少する可能性があります。用途に応じてこれらのバランスをとります。当社の標準圧力角は通常 20° または 25° です。圧力角が大きくなると、歯元が強化されます (曲げ強度が向上します)が、ベアリング負荷がわずかに増加します。ユニットのトルククラスに応じて最適な角度を選択します。
• 接触パターンの分析と最適化:プロトタイプの段階では、プルシアンブルーまたは最新のデジタル感圧フィルムを使用して、詳細な接触パターン テストを実施します。ホブの設定とアライメントを調整して、荷重がかかった状態で歯面の 60 ～ 80% をカバーする中心にある長方形の接触パターンを実現します。完全にアンロードされたパターンには意味がありません。設計負荷に応じてパターンを最適化します。

デザイン面	当社の仕様とプロセス	荷重処理に対するエンジニアリング上の利点	特定の摩耗を軽減する仕組み
ワームの素材と処理	肌焼き鋼 (例: 20MnCr5)、深さ 0.8mm まで浸炭、硬度 60±2 HRC、Ra ≤0.4μm まで超仕上げ。	極めて高い表面硬度により磨耗に耐えます。丈夫なコアが衝撃荷重によるシャフトの破損を防ぎます。滑らかな表面により摩擦熱が軽減されます。	摩耗や凝着摩耗に直接対処します。発熱方程式 (Q ∝ μ * 荷重 * 速度) の重要な変数である摩擦係数を低減します。
ウォームホイールの材質	連続鋳造燐青銅 CuSn12、遠心鋳造により密度を高め、硬度 90 ～ 110 HB。	強度と適合性の最適なバランス。柔らかいブロンズは少量の研磨剤を埋め込むことができ、負荷がかかった状態でワームのプロファイルに適応し、接触を改善します。	固有の潤滑性を提供します。その適合性により、わずかな位置ずれがあっても荷重がより均等に分散され、孔食のリスクが軽減されます。
筐体設計	GG30 鋳鉄、有限要素解析 (FEA) で最適化されたリブ、機械加工された取り付け表面とボアの位置合わせを 1 つのセットアップで実現します。	最大の剛性により、重いオーバーハング荷重時のたわみを最小限に抑えます。正確なシャフトのアライメントを維持します。これは、歯面全体に均一な負荷を分散するために重要です。	ハウジングのたわみによるエッジローディングを防ぎます。エッジ荷重により、局所的に高い接触圧力が発生し、早期の孔食や剥離の直接の原因となります。
ベアリングシステム	出力シャフト: ペアテーパーローラーベアリング、プリロード済み。入力軸：深溝玉軸受+スラスト軸受。すべてのベアリングは工業用温度範囲に対応する C3 クリアランスを備えています。	円すいころは、大きなラジアル荷重とアキシアル荷重を同時に負荷します。予圧により内部すきまがなくなり、さまざまな荷重方向におけるシャフトの遊びが減少します。	軸のたわみや軸浮きを防止します。過負荷によるベアリングの故障は、セカンダリ ギアの噛み合い故障の主な原因です。このシステムにより、シャフト位置の完全性が保証されます。
潤滑工学	高 EP/耐摩耗添加剤を含む合成ポリグリコール (PG) またはポリアルファオレフィン (PAO) ベースのオイル。最適なスプラッシュ潤滑と熱容量を実現するために計算された正確なオイル量。	合成油は幅広い温度範囲にわたって安定した粘度を維持し、冷間始動時や高温運転時の膜強度を確保します。高EP添加剤により、衝撃荷重によるフィルムの崩壊を防ぎます。	設計されたすべての荷重条件下で弾性流体潤滑 (EHL) 膜を維持します。これは、凝着摩耗 (スカッフィング) に対する唯一の最も効果的なバリアです。
組み立てと慣らし運転	温度管理されたアセンブリ、検証済みのベアリング予圧。すべてのユニットは出荷前に無負荷および負荷の慣らし手順を経て、接触パターンが調整されます。	内部応力を引き起こす組み立てミスを排除します。制御された条件下でならし運転によりギアが穏やかに摩耗し、初日から最適な耐荷重接触パターンが確立されます。	「乳児死亡」の失敗を防ぎます。適切な慣らし運転により凹凸が滑らかになり、初期荷重が均等に分散され、現場での最大定格荷重に耐えられるようにユニットが準備されます。

熱管理: 負荷の熱を放散する

負荷は摩擦を発生させ、摩擦は熱を発生させるため、熱を管理することは負荷の症状を管理することになります。当社の設計は、単純なフィン付きハウジングを超えています。

• 標準フィン付きハウジング:熱シミュレーションに基づいた空力フィン設計により表面積を最大化。これは、機械的定格内のほとんどの用途に十分です。
• 高い熱負荷に対する冷却オプション:
  • 外部ファン (ウォーム シャフト延長):ハウジング全体の空気の流れを増やすためのシンプルで効果的なオプションで、通常は熱放散が 30 ～ 50% 向上します。
  • ファンカウル（シュラウド）：ファンからの空気をハウジングの最も熱い部分 (通常はベアリング領域の周囲) に正確に送ります。
  • 水冷ジャケット：極端なデューティサイクルまたは高い周囲温度の場合、カスタムジャケット付きハウジングにより、冷却剤を循環させて熱を直接除去できます。これにより、ユニットの実効熱容量が 2 倍または 3 倍になります。
  • 外部クーラーを備えたオイル循環システム:最大のユニットに対しては、外部のエアオイル クーラーまたは水オイル クーラーを通してオイルをポンプで送り込み、負荷に関係なく一定の最適なオイル温度を維持するシステムを提供します。

私たちの工場における取り組みは、あらゆる変数を制御することです。入荷したブロンズインゴットの分光分析から負荷慣らし試験中の最終的な熱画像チェックに至るまで、当社のウォームギアボックスは、最も要求の厳しい用途において信頼できるパートナーとなるように構築されています。ユニット上の Raydafon Technology Group Co., Limited の名前は、負荷条件が長期信頼性にどのように影響するかを経験的に深く理解して設計されたコンポーネントを意味します。当社はギアボックスを提供するだけではありません。当社は、設計寿命全体にわたって、アプリケーションの機械的エネルギーを予測可能かつ安全に吸収、分配、消散するように設計されたシステムを提供します。

---

信頼性を確保するためにエンジニアが計算する必要がある主要な負荷パラメータは何ですか?

正しいウォーム ギアボックスを選択することは、予測を行う作業です。長期的な信頼性を保証するには、エンジニアは単純な「馬力と比率」の計算を超えて、完全な負荷プロファイルを分析する必要があります。不完全な負荷評価が原因となることが多い誤った適用は、現場での故障の主な原因です。ここでは、お客様向けのウォーム ギアボックスのサイズを決定する際に当社の技術チームが評価する重要なパラメーターの概要を説明し、それぞれの背後にある詳細な方法論を示します。

基礎計算: 必要出力トルク (T2)

これは基本的なことのように思えますが、間違いはよくあります。きっとトルクなんだろうねギアボックスの出力シャフトで.

• 式：T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (効率)。または、第一原理から: T2 = 力 (N) * ウインチの半径 (m)。または T2 = (コンベアの引力 (N) * ドラム半径 (m))。
• よくある間違い:ウォーム ギアボックスの前のシステム (他のギアボックス、ベルト、チェーン) による効率損失を考慮せずに、モーターの馬力と入力速度を使用します。当社の入力シャフトまたは出力シャフトへの接続点でのトルクを常に測定または計算してください。

交渉の余地のない乗数: サービスファクター (SF) - 詳細

サービスファクターは、現実世界の厳しさを説明するための世界共通言語です。計算された値に適用される乗数です。必要出力トルク(T2)を決定するために最低限必要なギアボックス定格トルク.

サービスファクターの選択は、次の 3 つの主要カテゴリの体系的な評価に基づいています。

1. 電源（原動機）の特性：
   • 電動モーター（AC、三相）：SF = 1.0 (ベース)。ただし、次のことを考慮してください。
     • 高慣性スタート:高慣性負荷 (ファン、大型ドラム) を駆動するモーターは、起動時に 5 ～ 6 倍の FLC を消費する可能性があります。この過渡的なトルクが伝達されます。 SF に 0.2 ～ 0.5 を追加するか、ソフトスターター/VFD を使用します。
     • 1 時間あたりの起動数:1 時間あたり 10 回を超える始動は、重始動となります。 SFに0.3を加算します。
   • 内燃機関:トルク脈動と突然の接続 (クラッチ) による衝撃の可能性のため、最小 SF は 1.5 が一般的です。
   • 油圧モーター:通常はスムーズですが、圧力スパイクの可能性があります。制御バルブの品質に応じて、SF は通常 1.25 ～ 1.5 です。
2. 被駆動機械（負荷）特性：これは最も重要なカテゴリです。
   • 均一荷重 (SF 1.0):安定した予測可能なトルク。例: 発電機、重量が均等に分散された定速コンベヤ、均一な粘度の流体を使用するミキサー。
   • 中程度の衝撃荷重 (SF 1.25 ～ 1.5):周期的かつ予測可能なピークを伴う不規則な動作。例：間欠送りコンベヤ、軽荷重ホイスト、洗濯機械、包装機械。
   • 重衝撃荷重 (SF 1.75 - 2.5+):厳しく予測できない高トルクの要求。例: 岩石破砕機、ハンマーミル、パンチプレス、グラブバケット付き大型ウインチ、林業機械。スラグクラッシャーのような極端な場合には、過去の故障データに基づいて SF 3.0 を適用しました。
3. 1 日あたりの動作時間 (デューティ サイクル):
   • 断続的 (≤ 30 分/日):SF は場合によってはわずかに減少することがあります (たとえば、0.8 を乗算する) が、負荷クラスの 1.0 を下回ることはありません。注意が必要です。
   • 1 日あたり 8 ～ 10 時間:標準的な産業上の義務。電源および駆動機の評価から SF をフルに活用します。
   • 24時間365日の連続勤務:疲労寿命の中で最も厳しいスケジュール。上記の評価から SF を少なくとも 0.2 増やします。たとえば、年中無休サービスの均一な負荷では、SF 1.0 ではなく 1.2 を使用する必要があります。

ギアボックスの最小定格トルクの計算式:T2_rated_min = T2_calculated * SF_total。

重要なチェック: 熱容量 (熱 HP 定格)

これは、特に小型のギアボックスや高速アプリケーションでは、制限要因になることがよくあります。ギアボックスは機械的に十分な強度を持っていますが、それでも過熱することがあります。

• それは何ですか:標準的な周囲温度 40 °C において、内部オイル温度が安定値 (通常 90 ～ 95 °C) を超えることなく、ギアボックスが継続的に伝達できる最大入力パワー。
• 確認方法:あなたのアプリケーションの必要な入力電力 (P1)ギアボックスの値以下である必要があります熱HP定格動作入力速度 (n1) で。
• P1_required > 熱定格の場合:機械容量を下げるか (より大きなサイズを使用する)、冷却機能 (ファン、ウォーター ジャケット) を追加する必要があります。この保証の過熱と急速な故障は無視してください。
• 私たちのデータ:当社のカタログには、ファン冷却ありとなしの各ウォーム ギアボックス サイズの熱 HP 対入力 RPM を示す明確なグラフが記載されています。

外力の計算: オーバーハング荷重 (OHL) とスラスト荷重

外部コンポーネントによってシャフトに加えられる力は、伝達されるトルクとは別のものであり、伝達されるトルクに付加されます。

• オーバーハング荷重 (OHL) の計算式 (チェーン/スプロケットまたはプーリーの場合):
  OHL (N) = (2000 * 軸トルク (Nm)) / (スプロケット/プーリーのピッチ径 (mm))
  シャフトのトルクT1 (入力) または T2 (出力) のいずれかです。両方のシャフトのOHLをチェックする必要があります。
• はすば歯車や傾斜コンベヤからのスラスト荷重（アキシアル荷重）：この力はシャフト軸に沿って作用し、被駆動要素の形状から計算する必要があります。
• 検証：計算された OHL とスラスト荷重は、力が適用されるハウジング面 (X) からの特定の距離において、選択したウォーム ギアボックス モデルの表にリストされている許容値以下である必要があります。

環境およびアプリケーションの詳細

• 周囲温度:40℃を超えると熱容量が低下します。 0°C 未満の場合、潤滑油の始動粘度が懸念されます。範囲をお知らせください。
• 取り付け位置:ワームが上か下か？これは、オイルパンのレベルと上部ベアリングの潤滑に影響します。私たちの評価は通常、ワームオーバーポジションに対するものです。その他の職種についてはご相談が必要な場合がございます。
• デューティサイクルプロファイル:負荷が予測どおりに変化する場合は、グラフまたは説明を提供します。これにより、単なる静的な SF よりも高度な分析が可能になります。

レイダフォン Technology のアプローチは協力的です。当社では、上記のすべてのパラメータを詳細に説明した詳細な選択ワークシートをお客様に提供しています。さらに重要なことは、当社は直接のエンジニアリング サポートを提供することです。モーター仕様、起動慣性、負荷サイクルプロファイル、周囲条件、レイアウト図面など、アプリケーションの詳細をすべて共有することで、特定の負荷条件に対して適切であるだけでなく、最適な信頼性を備えたウォームギアボックスを共同で選択できます。数十年にわたる工場テストデータに基づいたこの綿密な計算プロセスが、正しい選択と壊滅的な選択を分けるものです。

---

適切なメンテナンスと取り付けにより、負荷に関連した摩耗をどのように防ぐことができますか?

最も堅牢に設計されたウォーム ギアボックスであっても、レイダフォン正しく設置または保守されていない場合、早期に故障する可能性があります。適切な取り付けと規律あるメンテナンス計画は、負荷の容赦ない衝撃に直接対抗するための操作手段となります。これらの実践により、設計された耐荷重形状と潤滑の完全性が維持され、ユニットがその寿命を通じて設計通りに機能することが保証されます。

フェーズ 1: インストール前と取り付け - 信頼性の基礎を設定する

設置中にエラーが発生すると、後からいくらメンテナンスを行っても完全には修正できない、負荷を増大させる固有の欠陥が生じます。

• 保管と取り扱い:
  • ユニットは清潔で乾燥した環境に保管してください。 6 か月を超えて保管する場合は、3 か月ごとに入力シャフトを数回転させて、ギアにオイルを再コーティングし、ベアリングの誤ったブリネリングを防止します。
  • シャフトやハウジングの鋳造ラグだけを持ってユニットを持ち上げないでください。ハウジングの周りにスリングを使用します。ユニットを落としたり衝撃を与えたりすると、内部アライメントのずれやベアリングの損傷が発生する可能性があります。
• 基礎と剛性:
  • 取り付けベースは平らで剛性があり、十分な公差を持って機械加工されている必要があります (100mm あたり 0.1mm 以上を推奨)。フレキシブルベースは負荷がかかると曲がり、ギアボックスと接続された機器の位置がずれます。
  • ベースの平坦度を修正するには、ワッシャーではなくシムを使用してください。取り付け脚が完全にサポートされていることを確認してください。
  • 正しいグレードのファスナー (グレード 8.8 以上など) を使用してください。ハウジングの歪みを避けるため、ボルトは取扱説明書に記載されているトルクで十字に締め付けてください。
• シャフトの調整: 最も重要な作業です。
  • 目視または直線エッジを使用して位置を合わせないでください。必ずダイヤルインジケーターまたはレーザー位置合わせツールを使用してください。
  • ギアボックスのハウジングの歪みを避けるため、連結された機器をギアボックスに位置合わせします。その逆は行わないでください。
  • 垂直面と水平面の両方で位置合わせを確認します。熱の増加によりアライメントが変化する可能性があるため、最終的なアライメントは通常の動作温度で装置を使用して行う必要があります。
  • フレキシブルカップリングの許容ずれは通常非常に小さいです (多くの場合、半径方向 0.05 mm、角度 0.1 mm 未満)。これを超えると、シャフトに周期的な曲げ負荷が生じ、ベアリングとシールの摩耗が大幅に増加します。
• 外部コンポーネントの接続 (プーリー、スプロケット):
• 取り付けには適切なプラーを使用してください。シャフトやギアボックスのコンポーネントを直接ハンマーで叩かないでください。
• キーが正しく取り付けられており、突き出ていないことを確認してください。正しい向きで止めネジを使用してコンポーネントをロックします。
• これらのコンポーネントからのオーバーハング荷重 (OHL) が、正しい距離「X」で選択したウォーム ギアボックスの公開制限内にあることを確認してください。

フェーズ 2: 潤滑 - 負荷による摩耗との継続的な戦い

潤滑は、負荷による金属間の接触を防ぐ有効な薬剤です。

• 初期充填と慣らし運転:
  • 推奨されるオイルの種類と粘度のみを使用してください (ISO VG 320 合成ポリグリコールなど)。間違ったオイルを使用すると、高い接触圧力下で必要な EHD フィルムを形成できません。
  • オイルレベルのぞき窓またはプラグの中心まで充填してください。それ以上でもそれ以下でもありません。過剰充填は撹拌損失と過熱を引き起こします。ギアとベアリングの充填不足。
  • 最初のオイル交換は非常に重要です。最初の 250 ～ 500 時間の運転後、オイルを交換してください。これにより、初期荷重下で歯車の歯が互いに微視的に一致するときに発生する摩耗粒子が除去されます。この破片がシステム内に残ると、非常に摩耗性が高くなります。
• 定期的なオイル交換と状態監視:
  • 稼働時間または年間のいずれか早い方に基づいてスケジュールを作成します。 24 時間 365 日稼働する場合、合成油では 4000 ～ 6000 時間ごとに交換するのが一般的です。
  • オイル分析:最も強力な予測ツール。オイル交換のたびにサンプルをラボに送ってください。レポートには次の内容が表示されます。
    • 金属:鉄 (ウォーム スチール) または銅/錫 (ホイール ブロンズ) の上昇は、活発な摩耗を示します。突然のスパイクは問題を示しています。
    • 粘度：オイルは濃くなっていますか (酸化)、​​または薄くなっていますか (剪断、燃料希釈)?
    • 汚染物質:ケイ素（汚れ）、水分含有量、酸価。水 (>500 ppm) は、錆びを促進し、油膜の強度を低下させるため、特に有害です。
• シールの再潤滑 (該当する場合):一部の設計にはグリースパージシールが付いています。指定された高温用リチウム複合グリースは、オイルパンの汚染を避けるために控えめに使用してください。

フェーズ 3: 運用監視と定期検査

負荷関連の問題を早期に警告するシステムになります。

• 温度監視:
  • 赤外線温度計または恒久的に取り付けられたセンサーを使用して、ベアリング領域およびオイルサンプ付近のハウジングの温度を定期的にチェックしてください。
  • 通常の負荷の下でベースライン温度を確立します。ベースラインより 10 ～ 15°C 上昇し続ける場合は、摩擦の増加 (ミスアライメント、潤滑剤の故障、過負荷) の明確な警告です。
• 振動解析:
  • シンプルな手持ち式メーターは全体の振動速度 (mm/s) を追跡できます。時間の経過とともにこの傾向が見られます。
  • 振動の増加は、ベアリングの劣化、不均一な摩耗、または接続された機器の不均衡を示しており、これらすべてがギアボックスの動的負荷を増加させます。
• 聴覚と視覚のチェック:
  • 音の変化を聞いてください。新たな鳴き声は調整不良を示している可能性があります。ノッキングはベアリングの故障を示している可能性があります。
  • オイル漏れがないか確認します。オイル漏れは過熱 (シール硬化) または過圧の症状である可能性があります。
• ボルトのリトルク:最初の 50 ～ 100 時間の運転後、およびその後は毎年、すべての基礎、ハウジング、およびカップリング ボルトの締まり具合を再確認してください。負荷サイクルによる振動により緩む可能性があります。

総合メンテナンススケジュール表

アクション	周波数/タイミング	目的と負荷の接続	主要な手順のメモ
初回のオイル交換	最初の 250 ～ 500 時間の動作後。	ギアやベアリングの荷重固定過程で発生する初期摩耗粉（研磨粒子）を除去します。摩耗の加速を防ぎます。	温かいうちに水を切ります。ゴミが多すぎる場合は、同じ種類のオイルのみを使用して洗い流してください。正しいレベルまで補充してください。
定期的なオイル交換と分析	4000 ～ 6000 稼働時間ごと、または 12 か月ごと。汚れた環境や高温の環境ではより頻繁に発生します。	劣化した添加剤を補充し、蓄積した摩耗金属や汚染物質を除去します。オイル分析により、摩耗傾向が得られ、内部負荷の深刻さとコンポーネントの健全性を直接示す指標が得られます。	運転中に中間サンプからオイルサンプルを採取します。研究室に送ります。結果を文書化して、Fe、Cu、Sn などの重要な元素の傾向線を確立します。
ボルトのトルクチェック	50 ～ 100 時間後、その後は毎年。	負荷がかかった状態での振動や熱サイクルによる緩みを防ぎます。ボルトが緩んでいると、ハウジングが動いたり位置がずれたりして、不均一で高い応力負荷が生じます。	校正されたトルクレンチを使用してください。ハウジングとベースのボルトは十字パターンに従ってください。
アライメントチェック	設置後、接続された機器のメンテナンス後、および年に一度。	接続されたシャフトが同一直線上にあることを確認します。ミスアライメントは周期的な曲げ荷重の直接的な原因となり、ベアリングの早期故障や不均一なギア接触 (エッジ ロード) を引き起こします。	動作温度の機器を使用して実行します。精度を高めるには、レーザーまたはダイヤル インジケータ ツールを使用します。
温度と振動の傾向監視	毎週/毎月の読書量。重要なアプリケーションを継続的に監視します。	内部摩擦と動的負荷を増大させる問題 (潤滑不良、ベアリングの摩耗、位置ずれ) を早期に検出します。壊滅的な障害が発生する前に計画的な介入が可能になります。	ハウジングに測定点をマークします。正確な比較のために周囲温度と負荷条件を記録します。
漏れや損傷の目視検査	毎日/毎週の散歩。	負荷がかかった状態でハウジングの完全性を損なう可能性のある、外部衝撃による油漏れ（摩耗につながる潜在的な潤滑剤損失）または物理的損傷を特定します。	シール面、ハウジングの接合部、ブリーザーを確認してください。ブリーザーが清潔で障害物がないことを確認してください。

当社の工場からの専門知識は販売時点を超えて広がります。当社の技術文書には、当社の製品に合わせた包括的な設置ガイドとメンテナンス チェックリストが含まれています。当社と提携することで、高品質のウォーム ギアボックスを手に入れるだけでなく、ウォーム ギアボックスが毎日直面する負荷の課題を積極的に管理しながら、その設計寿命を完全に確実に実現するための知識フレームワークとサポートも得ることができます。信頼性はパートナーシップであり、設置から数十年のサービスに至るまでお客様の技術リソースとなることが当社の使命です。

---

概要: 負荷認識による長期信頼性の確保

負荷条件がウォーム ギアボックス ユニットの長期信頼性にどのような影響を与えるかを理解することは、アプリケーション エンジニアリングを成功させるための基礎です。これは、機械的応力、熱管理、材料科学、運用慣行の間の多面的な相互作用です。これまで検討してきたように、逆荷重は摩耗、孔食、スカッフィングなどの摩耗メカニズムを加速し、効率の低下や早期故障につながります。

レイダフォン Technology Group Co., Limited では、意図的な設計を通じてこの問題に対処しています。硬化鋼製ウォームとブロンズ ホイールから、剛性ハウジングと大容量ベアリングに至るまで、ウォーム ギアボックスのあらゆる側面が、厳しい負荷プロファイルを管理し、耐えられるように設計されています。ただし、信頼性のためのパートナーシップは共有されたものです。成功は、選択時のサービスファクタ、熱制限、外部負荷の正確な計算と、それに続く細心の注意を払った設置と積極的なメンテナンス文化にかかっています。

負荷を単一の数値としてではなく動的な寿命プロファイルとして捉え、それに見合ったエンジニアリングの深さを備えたギアボックス パートナーを選択することにより、重要なコンポーネントを信頼できる資産に変えることができます。私たちの20年にわたる経験をぜひ活用してください。弊社のエンジニアリング チームがお客様の特定の負荷条件を分析して最適なウォーム ギアボックス ソリューションを特定し、パフォーマンス、寿命、最大の投資収益率を保証するお手伝いをいたします。

お問い合わせ Raydafon Technology Group Co., Limited今日は、アプリケーションの詳細なレビューと製品の推奨事項について説明します。負荷計算に関する包括的な技術ホワイトペーパーをダウンロードするか、当社のエンジニアによる現場監査をリクエストして、現在のドライブ システムを評価してください。

---

よくある質問 (FAQ)

Q1: ウォームギアボックスにとって最も有害な負荷の種類は何ですか?
A1: 通常、衝撃荷重が最も大きなダメージを与えます。突然の大きなトルク スパイクにより、ウォームとホイールの間の重要な油膜が瞬時に破壊され、直ちに凝着摩耗 (スカッフィング) が発生し、歯やベアリングに亀裂が生じる可能性があります。また、疲労を加速させる高ストレスサイクルも誘発します。継続的な過負荷は有害ですが、衝撃負荷の瞬間的な性質により、システムの慣性が衝撃を吸収する時間がなくなることが多く、特に深刻なものとなります。

Q2: 定格トルクの 110% などの継続的な過負荷は寿命にどのような影響を与えますか?
A2: 継続的な過負荷は、たとえわずかであっても、耐用年数を大幅に短縮します。荷重とベアリング/ギアの寿命の関係は、多くの場合指数関数的です (ベアリングの 3 乗則の関係に従います)。 110% の過負荷により、L10 ベアリングの予想寿命がおよそ 30 ～ 40% 減少する可能性があります。さらに重要なのは、摩擦の増加により動作温度が上昇することです。これは熱暴走を引き起こす可能性があり、高温のオイルが薄くなることで摩擦が増大し、さらに高温のオイルが発生し、最終的には潤滑剤の急速な分解と短期間での壊滅的な摩耗を引き起こします。

Q3: サービスファクタを大きくすると、変動負荷の下での信頼性を完全に保証できますか?
A3: サービスファクターが大きいほど安全マージンは重要ですが、絶対的な保証ではありません。これにより、負荷特性と周波数の未知数が考慮されます。ただし、信頼性は正しい設置 (位置合わせ、取り付け)、適切な潤滑、および環境要因 (清浄度、周囲温度) にも依存します。高いサービスファクターを使用すると、より大きな固有容量を備えたより堅牢なギアボックスが選択されますが、その潜在的な寿命を最大限に発揮するには、正しく取り付けて保守する必要があります。

Q4: 負荷を議論する際に熱容量がそれほど重要なのはなぜですか?
A4: ウォームギヤボックスでは、入力動力のかなりの部分が滑り摩擦により熱として失われます。この摩擦損失の大きさは荷重によって直接決まります。熱容量は、内部温度が潤滑剤の安全限界 (通常 90 ～ 100°C) を超えることなく、ギアボックス ハウジングがこの熱を環境に放散できる速度です。加えられた負荷によって熱が放散よりも早く発生すると、機械部品がトルクに耐えられる十分な強度を持っていたとしても、ユニットが過熱してオイルが分解し、急速な故障につながります。

Q5: オーバーハング荷重は特にウォーム ギアボックスをどのように劣化させますか?
A5: オーバーハング荷重により出力軸に曲げモーメントがかかります。この力は出力シャフトのベアリングによって支えられます。過度のOHLはベアリングの早期疲労（ブリネリング、スポーリング）を引き起こします。また、シャフトがわずかにたわみ、ウォームとホイールの間の正確な噛み合いがずれます。この位置ずれにより、歯の一端に負荷が集中し、局部的なピッチングや摩耗が発生し、バックラッシが増大し、騒音や振動が発生します。それは、ギアセットの慎重に設計された負荷分散を効果的に損ないます。
