交差はすば歯車

Raydafon は、中国に本拠を置く、精密機器、医療機器、自動車補助ドライブ、スマートホーム機器、産業機械向けのクロスヘリカルギアの OEM メーカーおよびサプライヤーです。標準範囲はモジュール 0.8 ~ 4 mm、シャフト角度調整可能 25° ~ 90°、歯面研削、伝達効率 90% 以上をカバーします。材料オプションには、高強度合金鋼、ステンレス鋼、アルミニウム青銅、ナイロン、耐摩耗性エンジニアリング プラスチックが含まれます。交差したはすば歯の設計により、非平行かつ非交差のシャフト間で動力が伝達され、レイアウトスペースが節約され、運転騒音が低減されます。カスタムモジュール、歯数、軸角度、穴、キー溝、材質、表面処理に対応します。サンプル注文、大量注文、プライベートラベル包装が可能です。図面またはサンプルの詳細、必要な材料、数量、目的地港を送信して、迅速な見積もりを取得します。
中国 OEM クロスはすば歯車メーカー

精密機器および産業用ドライブにおける非平行軸伝動用のクロスはすば歯車メーカー

Raydafon は、中国を拠点とする交差はすば歯車 (ねじ歯車とも呼ばれます) の OEM メーカーおよびサプライヤーです。交差はすば歯車は、非平行かつ非交差のシャフト間で動力を伝達するため、コンパクトなオートメーション機器、ノートパソコンの冷却ファン、歯科用椅子の調整システム、自動車エンジンの補助ドライブ、スマート カーテン伝達装置に適しています。標準範囲はモジュール 0.8 ~ 4 mm、シャフト角度調整可能 25° ~ 90°、歯面研削、伝達効率 90% 以上をカバーします。材料オプションには、高強度合金鋼、ステンレス鋼、アルミニウム青銅、ナイロン、耐摩耗性エンジニアリング プラスチックが含まれます。カスタムモジュール、歯数、軸角度、穴、キー溝、材質、表面処理に対応します。図面またはサンプルの詳細、必要な材料、数量、目的地の港を送信して見積もりを依頼してください。

0.8~4mmモジュール範囲
25°~90°シャフト角度
>90%伝送効率
5 材料スチール・ステンレス・青銅・ナイロン・プラスチック

普通の歯車が入らない場所に交差はすば歯車が使われる理由

標準的な平歯車、はすば歯車、およびかさ歯車は、平行または交差するシャフト間で動力を伝達します。機械のレイアウトにより 2 つのシャフトが非平行、非交差の角度で配置されると、通常の歯車は正しく噛み合いません。クロスはすば歯車は、はすば歯の形状を使用することでこの問題を解決し、2 つのシャフトが通常 25° ~ 90° の角度で動力を伝達できるようにします。

このため、クロスヘリカルギヤはコンパクトな設計に適しています。ノートパソコンの冷却ファンでは、モーターのシャフトとファンのブレードのシャフトの間のスペースが非常に小さいです。歯科用椅子調整システムでは、背もたれと座部の駆動シャフトが異なる角度になっています。自動車エンジンの補助ドライブでは、ウォーター ポンプと発電機の入力シャフトがメイン ドライブからオフセットされています。クロスヘリカルギアは、大きなギアボックスやベベルギアセットを追加することなく、これらのレイアウトに対応します。

Raydafon はさまざまな材料で交差はすば歯車を製造しているため、購入者は負荷、速度、腐食、騒音の要件に合わせて歯車を調整できます。関連するギアのタイプについては、全文を確認してください。精密歯車カテゴリ、はすば歯車ページとかさ歯車ページ。

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
非平行軸伝動用クロスヘリカルギヤ

標準仕様範囲と材質オプション

レイダフォンのクロスはすば歯車の標準仕様範囲を下表に示します。ご使用の装置に別のモジュール、歯数、シャフト角度、ボア、またはキー溝が必要な場合は、OEM 図面またはカスタム生産用の物理サンプルを送信してください。

パラメータ 標準範囲 カスタムオプション
モジュール 0.8~4mm カスタムモジュールが利用可能
シャフト角度 25°~90° カスタム角度が利用可能
歯面 地面 研削、ラッピング、リン酸塩処理
伝送効率 90%以上 材質、角度、潤滑により異なります
穴とキー溝 キー溝付き標準穴 カスタムボア、キー溝、セットスクリュー、Dシェイプ
表面処理 防錆油 四三酸化鉄、亜鉛メッキ、熱処理
材料 高張力合金鋼 ステンレス鋼、アルミニウム青銅、ナイロン、エンジニアリングプラスチック

材料の比較やアプリケーションの推奨事項が必要ですか?負荷、速度、環境、設置スペースの詳細を送信します。レイダフォンはお客様の作業条件に最適な材質と仕様をご提案させていただきます。

利用可能な材料タイプ

Steel crossed helical gears

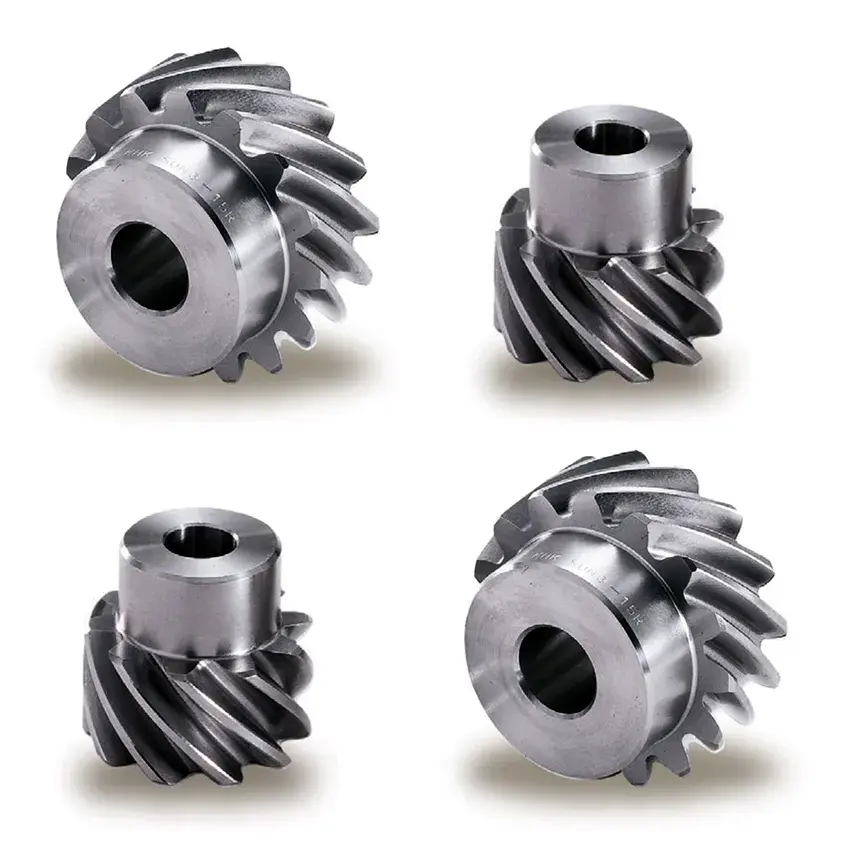

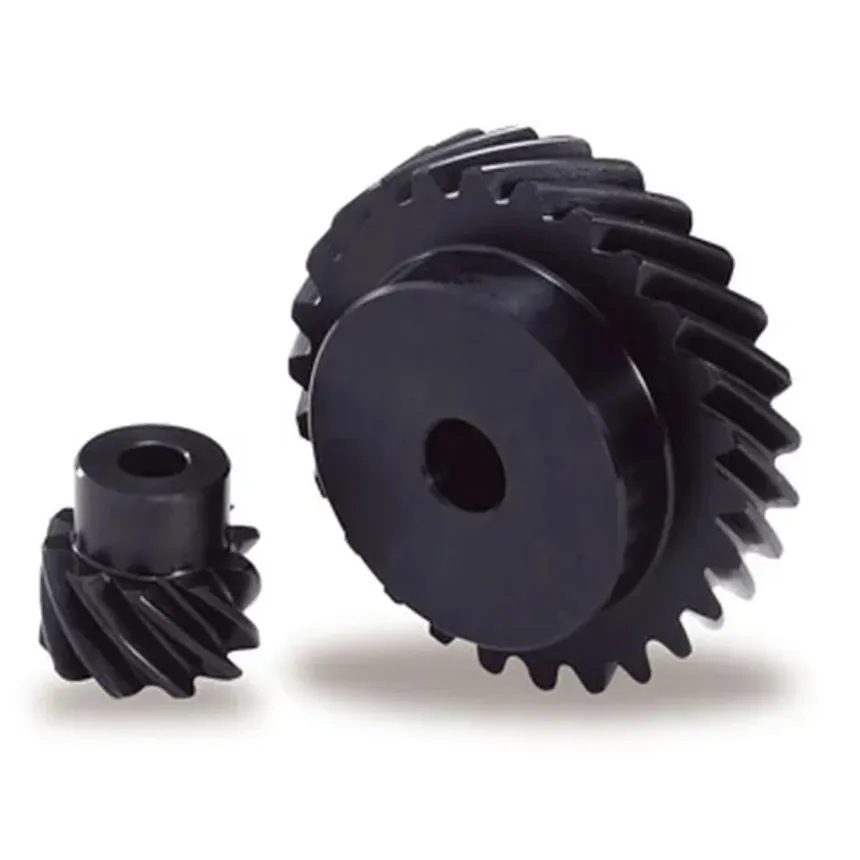

鋼十字はすば歯車

産業用ドライブや自動車補助システムにおける重荷重および高トルク用途向けの高強度合金鋼。

Stainless steel crossed helical gears

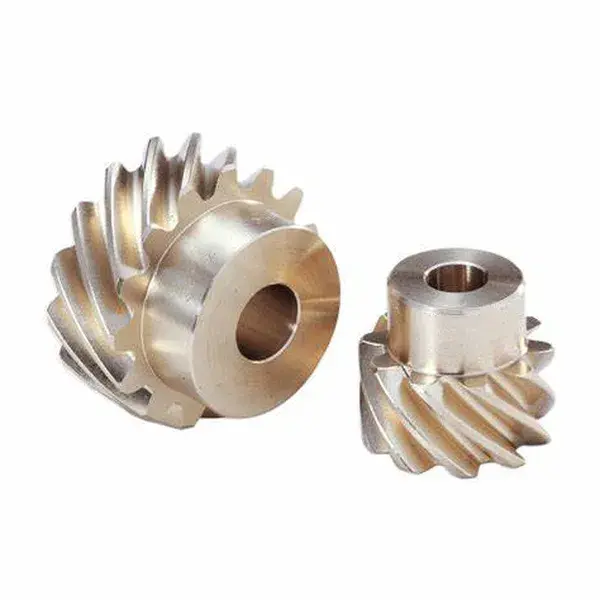

ステンレス鋼十字はすば歯車

医療機器、食品機械、湿気の多い環境、屋外設置向けの耐食性。

Aluminum bronze crossed helical gears

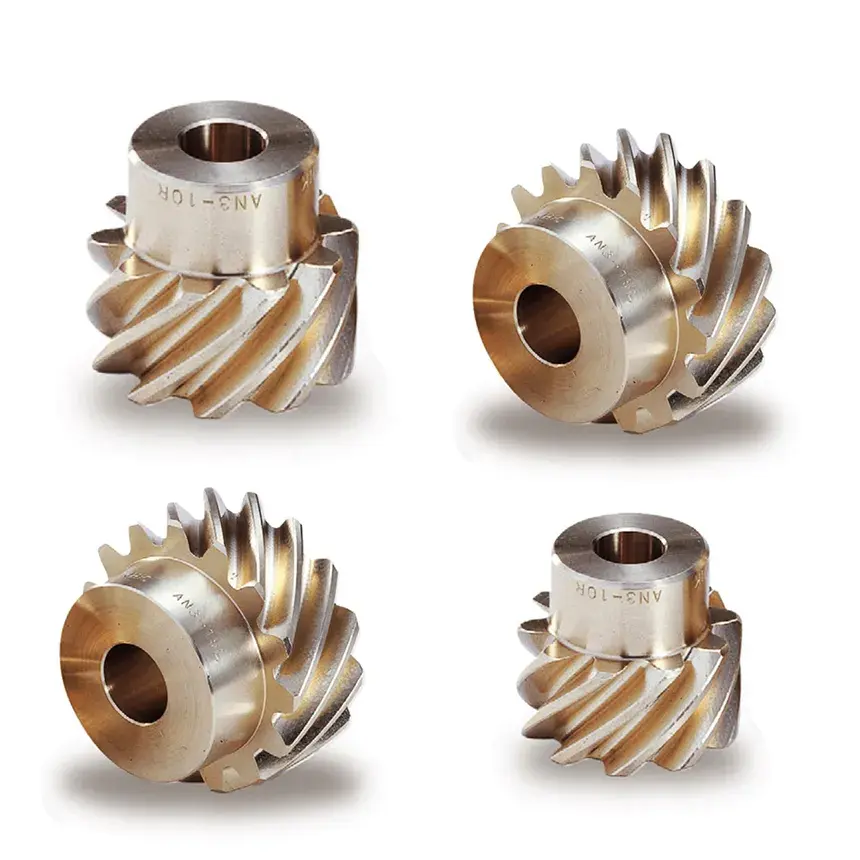

アルミニウム青銅十字はすば歯車

耐摩耗性と耐荷重性に優れ、重機、鉱山機械、高トルクトランスミッションに適しています。

Nylon crossed helical gears

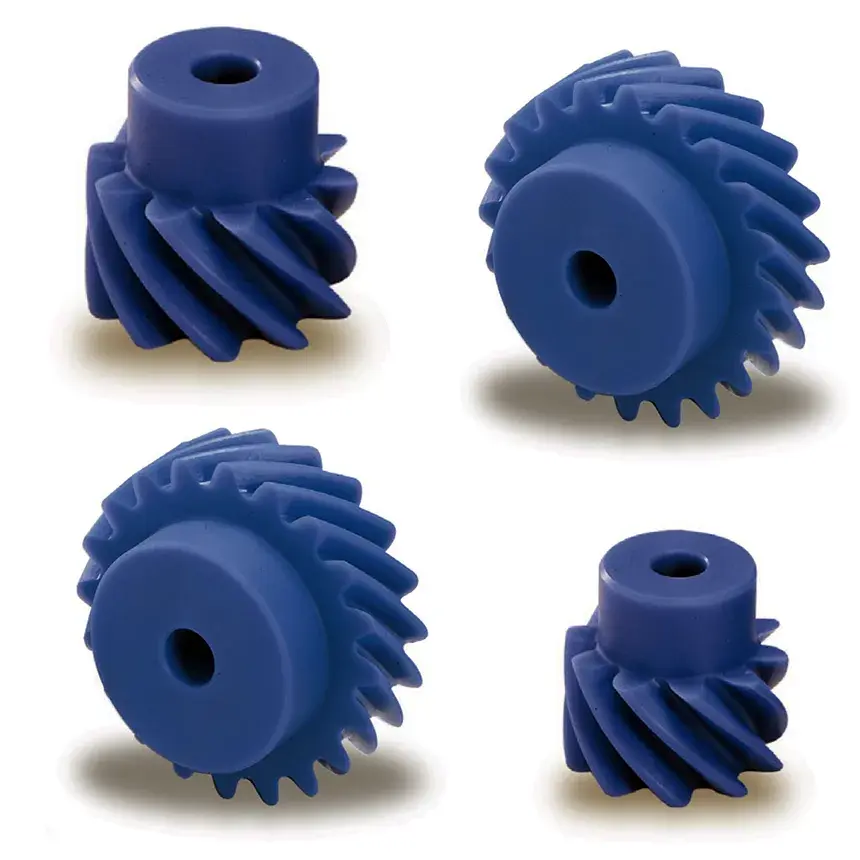

ナイロンクロスはすば歯車

スマートホーム機器、オフィス機器、低負荷精密機器などに軽量で静かな動作を実現します。

精密機器、医療機器、産業用ドライブでのアプリケーション

エレクトロニクス ラップトップ冷却ファンのトランスミッション

ミクロンレベルの精度でモーターシャフトとファンブレードシャフト間のコンパクトなスペースにフィットし、ファンの静かさを保ち、薄型軽量設計をサポートします。

医学 歯科用椅子のマルチ角度調整

さまざまな角度で背もたれと座面のコンポーネントに力を伝達します。医療グレードの材料オプションは、安全で信頼性の高い操作をサポートします。

自動車 エンジン補助駆動装置

ウォーターポンプや発電機からの大きなトルクと衝撃負荷に対応します。熱処理により耐摩耗性が向上し、高温や振動下での強度が向上します。

スマートホーム スマートカーテン伝送

低ノイズで非平行な角度で送信し、設置スペースを節約し、ホームオートメーションシステムに快適さをもたらします。

関連するトランスミッションコンポーネントについては、スクリューギアカテゴリ、ウォームギアとウォームシャフトページと、平歯車範囲。

品質証拠、検査、輸出サポート

材料と熱処理の記録

材料グレードと熱処理の記録は、バイヤーの品質レビューのためにバルク出荷時に提供できます。

歯形・寸法検査

モジュール、歯数、シャフト角度、穴、キー溝、歯面を注文した図面または顧客のサンプルと照合して検査します。

メッシュとノイズのチェック

サンプルおよびバルクバッチは、梱包前にスムーズな噛み合い、低ノイズ、安定した伝送がチェックされます。

輸出梱包

ギアには防錆油と保護包装が施されています。大量の注文は、海上輸送、航空輸送、または特急配送用にパレットに積み、バンドで固定することができます。

カスタム OEM 注文プロセス

ステップ01 アプリケーションの詳細を送信する

モジュール、歯数、軸角度、穴、キー溝、材質、表面処理、数量、接続先ポートを提供します。

ステップ02 図面またはサンプルのレビュー

Raydafon は OEM 図面または物理サンプルをレビューし、仕様と材料の選択を確認します。

ステップ03 サンプルと承認

カスタム プロジェクトの場合、Raydafon は大量生産の前に購入者確認用のサンプルを作成します。

ステップ04 製作・お見積り

承認後、Raydafon は寧波 FOB の見積もり、生産スケジュール、梱包の詳細を提供します。

よくある質問

交差はすば歯車とは何ですか?

交差はすば歯車は、ねじ歯車とも呼ばれ、非平行で交差しないシャフトと噛み合うはすば歯車です。これらは、通常 25° ~ 90° の角度でシャフト間で動力を伝達し、レイアウト スペースが限られており、スムーズで静かな伝達が必要な場合に使用されます。

Raydafon はどのようなモジュールとシャフト角度範囲を生産していますか?

Raydafon は、モジュール 0.8 ~ 4 mm でシャフト角度が 25° ~ 90° に調整可能な交差はすば歯車を製造しています。研磨された歯面と90%を超える伝達効率が生産範囲の標準です。カスタムモジュール、歯数、シャフト角度は顧客の図面に基づいてサポートされます。

どのような材料が利用可能ですか?

材料オプションには、高強度合金鋼、ステンレス鋼、アルミニウム青銅、ナイロン、耐摩耗性エンジニアリング プラスチックが含まれます。材料の選択は、負荷、速度、耐食性、騒音の要件によって異なります。

主な用途は何ですか?

クロスヘリカルギアは、コンパクトな自動化機器、ラップトップ冷却ファン、歯科用椅子調整システム、ウォーターポンプや発電機などの自動車エンジン補助ドライブ、スマートカーテン伝送装置などに使用されています。限られたスペースで非平行軸伝動が必要な用途では、交差はすば歯車を使用できます。

Raydafon はカスタム OEM 交差はすば歯車を製造できますか?

はい。 Raydafon は、顧客の図面または物理サンプルからの OEM 生産をサポートしています。カスタムモジュール、歯数、シャフト角度、穴、キー溝、材質、表面処理、プライベートラベルパッケージが利用可能です。

見積もりにはどのような情報が必要ですか?

図面またはサンプルの詳細、モジュール、歯数、軸角度、穴、キー溝、材質、表面処理、注文数量、宛先ポートを送信します。 Raydafon は寧波 FOB の見積もりと納期を返信します。

大量注文の前にサンプルを提供してもらえますか?

はい。 Raydafon は、大量生産の前に購入者確認用のサンプルを作成できます。サンプルのリードタイムは、図面の複雑さと材料の選択によって異なります。

カスタムクロスはすば歯車を調達する準備はできていますか?

図面またはサンプルの詳細、モジュール、歯数、軸角度、穴、キー溝、材質、表面処理、注文数量、宛先ポートをお送りください。 Raydafon は仕様を確認し、必要に応じてサンプルを作成し、リードタイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。
