ミニショベル用油圧ブームシリンダー
  • ミニショベル用油圧ブームシリンダーミニショベル用油圧ブームシリンダー
  • ミニショベル用油圧ブームシリンダーミニショベル用油圧ブームシリンダー

ミニショベル用油圧ブームシリンダー

Raydafon は、中国寧波市の自社工場でミニショベル用油圧ブームシリンダーを製造しています。標準ボア径は 50 mm ~ 125 mm、ロッド径は 25 mm ~ 75 mm、ストロークは最大 1000 mm、最大推力は 29.4 MPa で 361 kN、使用温度範囲は -20 °C ~ +70 °C です。バレルは高強度合金鋼から鍛造され、ボアは精密研磨されているため、内部摩擦が低減され、正確な低速ブーム制御が可能になります。耐摩耗性輸入ゴムと外部ワイパーを使用した二重シール構造を内蔵し、シールリップを埃や湿気から保護し、耐用年数を 40% 以上延長します。ロッドとバレルの外装は雨、泥、洗い流しに耐える防食処理が施されています。ボア、ロッド、ストローク、取り付け中心、ポート位置は、1 ~ 8 トンクラスの機械の OEM 取り付けまたは交換用に図面に従って製造されます。 24 時間以内にお見積りのために掘削機のモデルまたは元の図面をお送りください。

ミニショベル用油圧ブームシリンダ — ボア50~125 mm、ストローク~1000 mm

ブームシリンダはミニショベルのブームを上げ下げするラムであり、機械全体の中で最も負荷がかかるシリンダです。 Raydafon は高強度合金鋼からバレルを鍛造し、内部摩擦を減らすためにボアを研磨し、粉塵の多い現場条件に合わせて二重シール構造で密閉します。 OEM 装備品として、またはオリジナルの図面に基づいて作成された交換用シリンダーとして提供されます。

  • 50~125mm穴径
  • 25~75mmロッド径
  • ≤ 1000mm脳卒中
  • 361kN最大推力
  • −20〜+70℃使用温度
01 / 概要

ミニショベル用油圧ブームシリンダー — OEM および交換供給

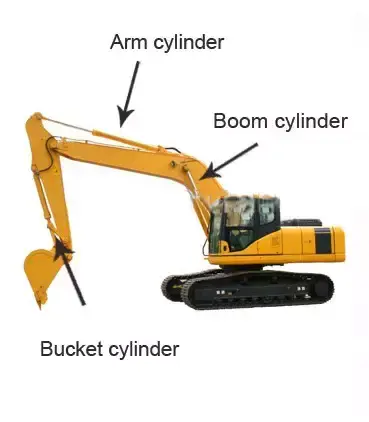

ブームシリンダーは機械フレームとブームの間に位置し、掘削機の上部構造全体を持ち上げるコンポーネントです。ミニ掘削機では、ブームラムはフルサイズの機械よりも短いストロークで動作しますが、高負荷サイクルで動作し、自治体、造園、農作業では 1 日に数千サイクルになることもあります。仕様では、生の力だけではなく、短いストローク、高いサイクル数、粉塵の多い環境の組み合わせに答える必要があります。

Raydafon produces this cylinder in its own factory in Ningbo, China, for both machine builders and the aftermarket.標準ボア径は 50 mm ~ 125 mm、ロッド径は 25 mm ~ 75 mm、ストロークは最大 1000 mm、最大推力は 361 kN、動作温度範囲は -20 °C ~ +70 °C です。 Related cylinders from the same factory include the wider掘削機の油圧シリンダー範囲、小型ショベル用油圧バケットシリンダそれは同じマシン上で動作し、油圧シリンダーその他の移動機械を網羅したカタログ。

02 / 仕様

技術仕様

  • 製品名ミニショベル用油圧ブームシリンダー
  • 穴径50mm~125mm
  • ロッド径25mm~75mm
  • 脳卒中≤ 1000mm
  • 最大推力361kN
  • 最大圧力29.4MPa
  • 使用温度−20℃〜+70℃
  • バレル材質高強度合金鋼鍛造、精密研削穴
  • シーリング耐摩耗性輸入ゴムによる二重シール構造
  • 表面処理防錆処理されたロッドとバレルの外装
  • 取り付け機械製図へ — ピン、クレビス、またはフランジの配置
  • カスタマイズボア、ロッド、ストローク、取付中心、ポート位置、塗装色

ミニショベルブームシリンダーの標準仕様書です。

パラメータ 価値
穴径 50mm~125mm
ロッド径 25mm~75mm
脳卒中 ≤ 1000mm
最大推力 361kN
プレッシャー 29.4MPa
使用温度 −20℃〜+70℃

推力とボアの関係:361kN の最大推力は、範囲内の最大ボアの 29.4 MPa に適用されます。ボアが小さくなると、同じ圧力で発生する力も比例して小さくなります。29.4 MPa で 50 mm のボアでは約 57.7 kN、63 mm のボアでは約 91.6 kN、80 mm のボアでは約 147.8 kN になります。機械が必要とする推力がボアを決定するものであり、その逆ではないため、常にシステム圧力とともにボアを指定してください。

03 / 製品詳細

製品詳細

当社が製作するミニショベル用ブームシリンダーの写真と参考図です。

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends

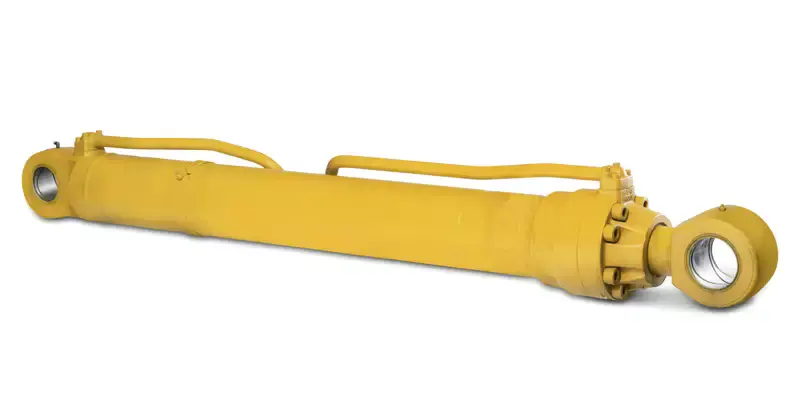

ミニショベル用油圧ブームシリンダー – バレル、ロッド、取り付け端。
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
精密研削ボアを備えた鍛造合金鋼バレル。
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view

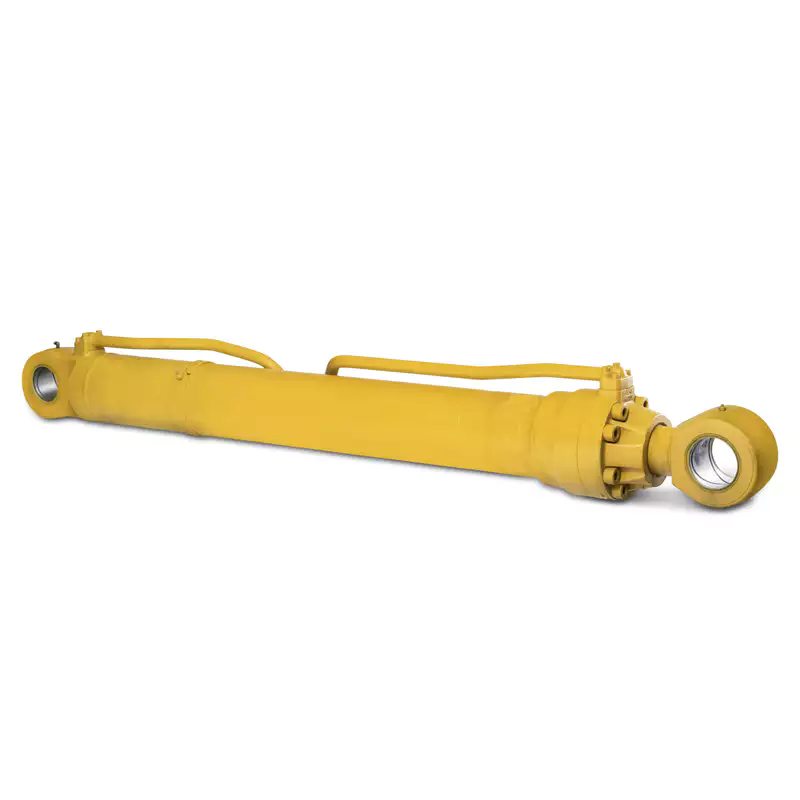

寸法と取り付けの参考 — 注文する前に、お使いの機械と照らし合わせて確認してください。
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail

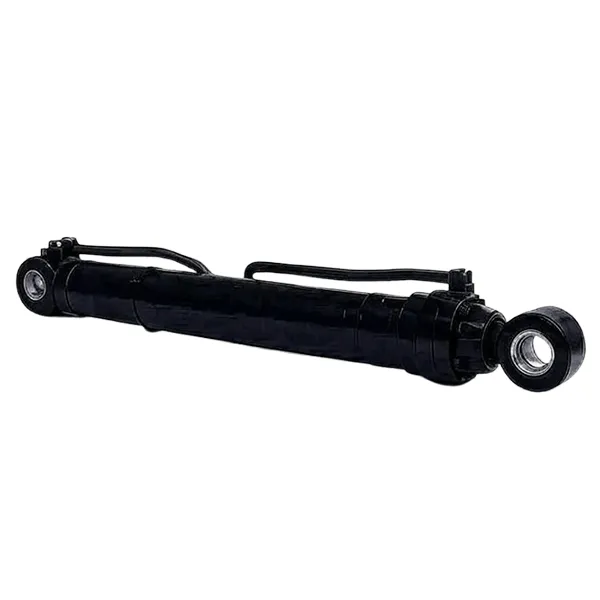

ロッド表面と二重シール構造。
04 / 建設

製品の特長と構造

鍛造バレルと研削ボア

バレルは、チューブストックから機械加工されるのではなく、高強度合金材料から鍛造されるため、より均一な結晶粒構造が得られ、ねじ切り端と溶接端での耐疲労性が向上します。次にボアは精密に研磨され、ピストンシールが一貫した表面仕上げに沿って作動するようになります。この仕上げにより、内部摩擦係数が低く保たれます (比較テストでは未研磨のボアよりも約 30% 低くなります)。センチメートルが重要な狭いスペースで機械が作業している場合でも、ブームを正確にインチングできるのはこのためです。

粉塵の多い現場でも二重シール

各シリンダーには耐摩耗性輸入ゴムを内蔵した二重シール構造を採用しています。内側のシールは油圧を保持し、外側のワイパーはほこりや湿気をシール リップから遠ざけます。これは現場作業で重要な配置です。単一のシールが汚染された状態で使用されると、ゆっくりとした水漏れが発生し、最終的には漏れが発生します。稼働中のこの構造により、シングルシール構成と比較してシリンダーの寿命が 40% 以上延長され、メンテナンスのために機械が作業を中断する頻度が減ります。

マシンの形状に合わせて作成

ボア、ロッド、ストローク、取付中心、ポート位置は図面に基づいて製作します。交換用シリンダーの場合、これは重要な部分です。取り付け中心とピンの直径が機械のブームとフレームに正確に一致する必要があります。そのため、元の図面、機械モデル、または故障したシリンダーの測定寸法を送信してください。見積り前にインターフェースを照合します。自治体、造園、農業の業務に合わせて、さまざまなストロークと圧力構成を幅広く用意しています。

05 / 互換性

マシンの互換性

このブームシリンダーは、50 ~ 125 mm の範囲のボア径が標準的な、約 1 ~ 8 トンクラスのミニショベルに供給されます。これは、特に以下のブランドの機械の純正装備および交換品として取り付けられています。

  • 久保田
  • ヤンマー
  • 竹内
  • ボブキャット
  • キャタピラー
  • 小松
  • 日立
  • ボルボ
  • ジェーシービー
  • 斗山
  • サニー
  • XCMG

ご注意ください:ブランド名は、このシリンダーが一般的に取り付けられる機械クラスを示すためにのみリストされています。 Raydafon は独立したメーカーであり、これらのブランドと提携、認可されておらず、またこれらのブランドの OEM サプライヤーでもありません。ご注文前に必ず車種別の取付図をご確認ください。

あなたの機械に必要なボアとストロークがわかりませんか? Send the excavator model, the existing cylinder's bore and rod diameter, its pin-to-pin length and the system pressure, and we will confirm the configuration.

06 / アプリケーション

アプリケーション

ミニショベルは、フルサイズの機械では設置できない場所に適合するという理由で購入されますが、まさにそこにブームシリンダーの制御が最も重要です。

市道維持管理

狭い道路でのパイプラインの敷設やマンホールの蓋の修理では、ブームを振り回すのではなく、所定の位置に少しずつ移動させる必要があります。正確な低速制御により、埋設物や仕上げ面に衝突するリスクが軽減されます。

果樹園の開墾と植栽

古い木の切り株を取り除き、立ち木の周りでブームを上げ下げしながら新しい区画を準備します。動きを制御することで、その場に留まらなければならない果樹への損傷を回避します。

建築・解体工事

低い壁を破壊し、軽量の建築資材を持ち上げます。負荷の変化下でも安定した出力が得られるため、オペレーターにとっては操作が予測可能であり、近くで作業する人にとっても安全です。

農地水利保全

排水溝を制御された深さと幅に切断します。この作業は、バケットが抵抗に応じてドリフトするのではなく、ブームシリンダーが荷重を受けても位置を保持している場合にのみ再現可能です。

造園・庭園工事

狭い住宅地での土壌の整地、溝掘り、移動。正確なブーム制御を備えたコンパクトな機械により、仕上がりがきれいになり、手作業での片付けが少なくなります。

交換・修理

既存の機械の、傷が入ったり、曲がったり、漏れたりしたブーム シリンダーを直接交換し、ピンとポートが揃うように元の図面または測定サンプルに基づいて作成されます。

07 / なぜレイダフォンなのか

製品の利点

  • 工場直送シリンダーは、Raydafon の自社工場で鍛造、機械加工、組み立て、テストが行​​われるため、お客様と生産の間に取引マージンはなく、図面と予備のシールは機械の耐用年数が続くまで利用可能です。
  • 内部摩擦の低減精密な研磨穴とピストンのシールクリアランスが一致することで内部摩擦が軽減され、低速制御がよりスムーズになり、長時間のシフト中に作動油に発生する熱が減少します。
  • 現場条件に合わせて構築されたシーリング外部ワイパーによる二重シールは、クリーンな作業場ではなく、ほこりや湿気に対して指定されており、これにより耐用年数が 40% 以上延長され、計画外のダウンタイムが削減されます。
  • ストロークと圧力の範囲ボア、ロッド、ストローク、圧力構成は、最も近いカタログサイズを強制するのではなく、機械に適合させることができます。これは、生産終了モデルのシリンダーを交換するときに重要です。
  • 防食表面処理ロッドとバレルの外側は耐腐食処理が施されているため、シリンダーは雨、泥、水にさらされても、シールを破壊する表面の穴あきが発生せずに耐えることができます。
  • 図面ベースの置き換え元の図面、機械モデル、または測定された寸法を送信すると、そのインターフェイスに交換品が作成されるため、ピン、ポート、取り付けセンターは現場で修正することなく適合します。

推力、シールの寿命、サービス間隔はすべて、選択したボア、システム圧力、デューティサイクル、および機械の作動油の濾過の程度によって異なります。 Give us the excavator model and the working pressure, and we will confirm the bore and stroke against the load the cylinder will actually carry.

08 / バイヤーのよくある質問

購入者向けのよくある質問

  • このミニショベルブームシリンダーはどのくらいのボア、ストローク、圧力をカバーしますか?穴径s from 50 mm to 125 mm, rod diameters from 25 mm to 75 mm, stroke up to 1000 mm and maximum pressure of 29.4 MPa.最大推力は最大ボアで 361 kN です。 smaller bores produce proportionally less force at the same pressure, so the bore should be selected from the thrust your machine needs.
  • 私の特定の掘削機モデルの交換をしてもらえますか?はい。機械モデル、元の図面、または故障したシリンダの測定されたボア、ロッド直径、ストローク、ピン間長さおよび取り付けの詳細を送信してください。 We confirm the interface and produce the cylinder to match, which avoids the fitting problems that come from using a generic size.
  • 最大推力と圧力の違いは何ですか?圧力はシリンダーの定格油圧であり、この場合は 29.4 MPa です。推力は圧力によってピストン領域に生じる力であり、そのためボア直径によって変化します。同じ圧力でもボア 125 mm では 361 kN ですが、ボア 50 mm では約 57.7 kN にすぎません。
  • シリンダーはどの温度範囲で使用できますか?標準の動作範囲は -20 °C ~ +70 °C です。範囲外で使用される機械や、作動油が高温になる場合は、連続油温を教えていただければ、それに適したシール材質、仕様を確認させていただきます。
  • シリンダーはどのようにして塵や水から保護されていますか?耐摩耗性輸入ゴムと外部ワイパーによる二重シール構造を採用しており、シールリップを埃や湿気から守ります。この配置は、クリーンな環境ではなく現場の条件に合わせて指定されており、耐用年数が 40% 以上延長されます。
  • どのような情報を見積もる必要がありますか?また、予備のシールは提供できますか?機械のモデル、ボアとロッドの直径、ストローク、使用圧力、取付タイプと数量 - これらをより多く送っていただくほど、設計の確認が早くなります。シールキットと交換コンポーネントは個別に入手できるため、シールの故障後にシリンダー全体を交換することなく機械を稼働に戻すことができます。お見積りは通常24時間以内に受け付けております。
09 / 関連

関連製品と詳細情報

ミニショベルのブームシリンダーの見積もりをリクエストする

掘削機のモデル、ボアとロッドの直径、ストローク、使用圧力、取り付けの種類と数量、または元の図面を送信してください。お客様のマシンに対する構成を確認し、24 時間以内に価格と納期を返信します。

今すぐ問い合わせを送信

※最大推力361kNは、レンジ最大口径29.4MPaの場合となります。ご注文前に必ずご使用の機械のボア、ストローク、取付寸法をご確認ください。ブランド名はマシン クラスを示すためにのみ使用されており、所属を示唆するものではありません。
