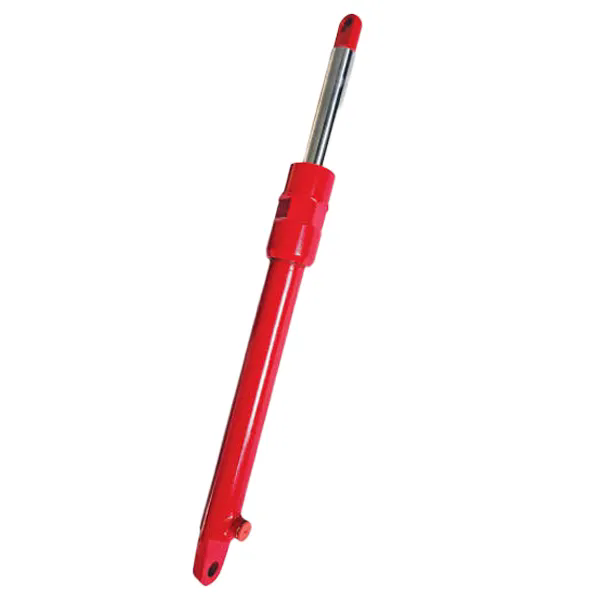

農業用油圧シリンダにとって耐食性が重要なのはなぜですか?

典型的な収穫期には、農業用油圧シリンダーは 200 バールを超える圧力下で動作し、最大 20,000 回サイクルすることがあります。シリンダーロッドは作物残渣、土壌粉塵、化学残留物を通過しながら連続的に伸縮します。肥料には腐食性の高いアンモニウム塩が含まれています。殺虫剤には、金属表面を攻撃する硫黄化合物が含まれていることがよくあります。朝露や灌漑用水からの湿気は、電気化学的腐食に最適な環境を作り出します。繰り返される機械的サイクルと一定の化学薬品への曝露の組み合わせにより、農業用シリンダーはあらゆる業界で最も要求の厳しい油圧用途の 1 つとなります。

業界データによると、農業機械の油圧シリンダー交換全体の約 35% が腐食関連の故障によるものです。経済的影響は、コンポーネントの交換コストをはるかに超えています。収穫のピークシーズンにシリンダーが故障すると、コンバインハーベスターが 8 ～ 12 時間稼働しなくなる可能性があり、ダウンタイム 1 時間あたり 1,500 ～ 3,000 ドルの収益損失が発生します。この記事では、農業にとって耐食性が重要である理由について体系的な技術分析を提供します。油圧シリンダー。腐食のメカニズム、シリンダーの性能への影響、材料の選択戦略、保護コーティング技術、耐食性と総所有コストの関係を調査します。この分析は、現場での故障データ、実験室での腐食試験、および農業用油圧コンポーネントの業界標準に基づいています。

目次

• 1. 腐食のメカニズムと環境要因
• 2. 油圧シリンダの性能と安全性に対する腐食の影響
• 3. 耐食性を考慮した材質の選定
• 4. 表面保護技術とコーティングシステム
• 5. 耐食性と総所有コスト
• 6. よくある質問（FAQ）
• 7. 結論

1. 腐食のメカニズムと環境要因

農業用油圧シリンダーは、独特の攻撃的な環境ストレス要因の組み合わせにさらされています。環境条件が比較的制御されている工業用油圧用途とは異なり、農業機械は湿気、化学物質、研磨材に継続的にさらされる野外で動作します。次の分析では、主な腐食メカニズムとそれを促進する特定の環境要因を特定します。

腐食メカニズム 1: 均一な腐食 (一般的な錆)。これはシリンダー表面の最も一般的な形式の腐食で、裸の鋼が湿気や酸素にさらされたときに発生します。反応速度は、肥料に含まれる塩などの電解質の存在によって加速されます。腐食生成物 (錆) は多孔質で保護バリアを形成しないため、腐食プロセスが抑制されずに継続します。当社の工場で実施したテストでは、標準的な炭素鋼シリンダーロッドを 25°C の 5% 硫酸アンモニウム溶液にさらしたところ、72 時間以内に測定可能な表面のピッチングが発生しました。

腐食メカニズム 2: 孔食。孔食は、金属表面に小さな空洞または穴を形成する局所的な形態の腐食です。周囲の表面はほとんど無傷のままでありながら、金属に深く浸透する可能性があるため、特に危険です。孔食は、鋼表面の保護酸化物層の局所的な破壊によって始まり、多くの場合、肥料や農薬からの塩化物イオンによって引き起こされます。ピットは、一旦発生すると、機械的応力と腐食攻撃の複合的な影響により急速に拡大する可能性があります。ハイサイクル条件で動作するハーベスターの油圧シリンダーの場合、単一のピットが応力集中点として機能し、疲労亀裂の発生や最終的にはロッドの破損につながる可能性があります。

腐食メカニズム 3: 応力腐食割れ (SCC)。SCC は、引張応力と腐食環境の複合的な影響です。これは、動作中に継続的な引張応力がかかる油圧シリンダーロッドに特に関係します。 SCC は純粋な機械的疲労よりもはるかに速い速度で亀裂を伝播する可能性があり、突然の予期せぬ故障につながります。塩化物イオンと高 pH 環境は、特定の鋼グレードで SCC を促進することが知られています。

腐食メカニズム 4: ガルバニック腐食。これは、電解質の存在下で 2 つの異なる金属が電気的に接触すると発生します。油圧シリンダでは、シリンダ ロッド (通常は硬化鋼) とピストンまたはエンド キャップ (多くの場合、鋳鉄またはアルミニウム) の間でガルバニック腐食が発生することがあります。重症度は、金属間の電気化学的電位差と電解質の導電率によって異なります。機器が塩分を含んだ肥料に頻繁にさらされる農業環境では、電気腐食が重大な要因となる可能性があります。

フィールドデータ: さまざまな農業環境における腐食速度。

レイダフォンテクノロジーグループ株式会社 では、5 年間に返品された 500 個を超える農業用シリンダーからの腐食破損データを分析しました。データによると、最も一般的な腐食箇所は、ピストン ロッドの表面 (特にシリンダーが後退したときに露出したままの領域)、ロッドの目のねじ山、およびシールの溝であることがわかります。この分析に基づいて、当社はこれらの各故障ゾーンに対応する耐食性の仕様を開発しました。仕様には、腐食損傷のリスクを最小限に抑えるための材料の選択、表面処理、設計の変更が含まれます。

2. 油圧シリンダの性能と安全性に対する腐食の影響

腐食は単に表面上の問題ではありません。農業用油圧シリンダーの性能、信頼性、安全性に直接的かつ定量的な影響を与えます。次の分析では、主なパフォーマンス低下メカニズムと、そのメカニズムがハーベスティング操作に及ぼす影響を特定します。

性能低下 1: シール不良と内部漏れ。シリンダロッドの表面に腐食が生じると、微細な欠陥が生じ、伸長および収縮の各サイクル中にロッドシールが摩耗します。これらのシール摩耗粒子は腐食生成物とともに油圧システムに入り、ポンプやバルブにさらなる損傷を与えます。当社の工場が実施した研究により、深さ0.05mmを超える表面のピッチングのあるシリンダーロッドは、滑らかで腐食のない表面と比較してシールの摩耗率が最大400％増加する可能性があることがわかりました。結果として生じる内部漏れによりシリンダ効率が低下し、同じ出力を達成するためにより高い油圧が必要になります。これにより、燃料消費量が増加し、収穫機の他の油圧機能に使用できる電力が減少します。

性能低下 2: 摩擦と固着の増加。腐食生成物、特に酸化鉄（錆）は、ピストンロッドとシリンダーベアリング間の摩擦を増大させる研磨粒子です。この摩擦の増加により、動作中にシリンダの固着やガタつきが発生し、ぎくしゃくした動作や制御精度の低下につながる可能性があります。スムーズで正確な位置決め（ヘッダー高さ制御など）を必要とする収穫装置の場合、この劣化は作物の品質と収穫効率に大きな影響を与える可能性があります。ひどい場合には、摩擦の増加が利用可能な油圧力を上回り、シリンダーが伸縮できなくなる可能性があります。

性能低下 3: 静的強度の低下。腐食により、シリンダロッドとチューブの耐荷重断面積が減少します。直径 50 mm のシリンダー ロッドの場合、0.5 mm の均一な腐食層は断面積の 2% の減少に相当し、これによりロッドの引張容量が約 2% 減少します。ただし、局所的な孔食により応力集中係数 (Kt) が発生し、孔の深さと形状によってはロッドの疲労強度が 50% 以上低下する可能性があります。これは、多くの場合事前の重大な警告なしに、収穫装置の突然のロッドの破損につながるメカニズムです。

安全性の低下: 高圧オイルの流出。腐食がシリンダチューブの壁を貫通したり、ロッドシールに損傷を与えたりすると、高圧の作動油が逃げる経路が生じます。このオイルジェットは、スプレーの経路内にいるとオペレーターに重大な怪我を引き起こす可能性があります。さらに、油がフィールドに漏れると、環境汚染の問題が発生し、スリップの危険が生じる可能性があります。油圧シリンダの故障の業界標準では、故障モードは「フェールセーフ」である必要があります。これは、シリンダがオペレータに怪我を負わせたり、隣接する機器に損傷を与えたりする可能性のある状態を引き起こしてはいけないことを意味します。事前の警告なしに発生する腐食による故障は、この原則に明らかに違反します。

経済的影響: ダウンタイムと修理コスト。

** 小麦収穫のピークシーズンに 24 時間稼働する 50 万ドル相当のコンバインハーベスターに基づいています。

3. 耐食性を考慮した材質の選定

農業用油圧シリンダーの材質は、耐食性、機械的強度、耐摩耗性、コストのバランスを考慮して選択する必要があります。これらすべての要素を最適化する単一の材料は存在しないため、選択プロセスには特定のアプリケーションと動作環境に基づいたトレードオフが含まれます。このセクションでは、ハーベスターの油圧シリンダーのコンポーネントに使用されている材料とその耐食性特性について説明します。

ピストンロッドの材質:ピストンロッドは外部環境に直接さらされているため、ハーベスタ油圧シリンダの中で最も腐食が深刻なコンポーネントです。農業用シリンダー ロッドの最も一般的な材料は、高周波焼入れおよび硬質クロム処理を施した炭素鋼 (通常は AISI 1045 または同等品) です。これにより、適度なコストで強度と腐食保護のバランスが取れています。このシステムの耐食性は主に硬質クロムメッキによって提供され、その厚さは通常 20 ～ 40 μm です。ただし、クロムめっきには固有の微小亀裂があり、それにより腐食が下地の鋼鉄に到達し、孔食や最終的な故障につながる可能性があります。

より要求の厳しい用途には、代替材料をご利用いただけます。 316L などのステンレス鋼グレードは優れた耐食性を備えていますが、炭素鋼よりも強度が低く、材料コストが高くなります。腐食が大きな懸念となる用途には、加工後に不動態化処理を施したステンレス鋼ロッドを推奨することがよくあります。 3 番目のオプションは、標準のクロムメッキと比較して耐食性が向上した二重層保護システムを提供するニッケルクロムメッキロッドの使用です。次の表は、一般的なロッド材料の耐食性を比較したものです。

シリンダーチューブ材質:シリンダー チューブは通常、内面が研磨された冷間引き抜きシームレス鋼管 (ST52.4 または同等品) から製造されます。チューブは塗料または粉体塗装によって外部腐食から保護されています。チューブは常に作動油で濡れており、ある程度の保護が得られるため、内部腐食は一般にあまり心配されません。ただし、オイルが水（温度変動による凝縮水）で汚染されると、内部腐食が発生する可能性があります。

ピストンとエンドキャップの材質:これらのコンポーネントは通常、ダクタイル鋳鉄 (GJS 400-15) または鍛造鋼から製造されます。これらの材料は外部環境に直接さらされないため、耐食性はロッドほど重要ではありません。ただし、シール溝の腐食によりシールの完全性が損なわれ、漏れが発生する可能性があります。

シリンダー材質の耐食性比較。

Raydafon の工場では、各コンポーネントの最小許容耐食性を定義する材料仕様を維持しています。標準的な農業用途には、硬質クロムメッキとニッケル下地層を備えた高周波焼入れ 1045 鋼棒の使用をお勧めします。シリンダーが肥料、殺虫剤、または塩水条件にさらされる用途の場合は、316L ステンレス鋼のロッドとチューブにアップグレードすることをお勧めします。

4. 表面保護技術とコーティングシステム

材料の選択に加えて、表面保護技術も農業用油圧シリンダの耐食性において重要な役割を果たします。コーティングシステムの有効性は、コーティングの組成、基材の準備、塗布プロセス、コーティングの厚さなどのいくつかの要因によって決まります。このセクションでは、業界で使用されている主なコーティング技術を概説し、当社の工場で実施された加速腐食試験の結果を紹介します。

硬質クロムメッキ（電気クロムメッキ）。硬質クロムメッキは油圧シリンダーロッドの業界標準です。クロム層は優れた耐摩耗性、低摩擦性、適度な耐食性を備えています。クロム層の厚さは通常 20 ～ 40μm です。硬質クロムめっきの欠点は、クロム析出物に固有の多孔性があることです。クロム層の微小亀裂により、湿気が鋼基材に到達し、亀裂部分で局所的な腐食が発生する可能性があります。これを軽減するために、一部のメーカーではクロム層の前にニッケル下地層を塗布し、腐食バリアを提供しています。ニッケルクロムめっきの組み合わせにより、クロム単独の場合よりも大幅に優れた耐食性が得られます。

ニッケルメッキ（無電解ニッケル）。無電解ニッケルメッキは、均一で硬く耐食性の高いコーティングを生成する化学蒸着プロセスです。ニッケルコーティングは非多孔質であり、腐食に対して優れた保護を提供します。無電解ニッケルは、高い耐食性が必要だが激しい磨耗は受けない部品によく使用されます。コーティングの厚さは通常 10 ～ 25μm です。ハーベスタの油圧シリンダには、ハイエンド機のロッド表面に無電解ニッケルが使用される場合があります。

溶射コーティング (セラミック、超硬、金属)。HVOF (高速酸素燃料) などの溶射プロセスでは、溶融または半溶融粒子を基材上に噴射してコーティングを堆積します。炭化タングステンコーティングは、適切にシールされた場合、優れた耐摩耗性と良好な耐食性を提供します。セラミックコーティング (酸化クロム、酸化アルミニウム) は優れた耐食性と硬度を備えていますが、金属コーティングよりも脆い場合があります。

ペイントおよび粉体塗装システム。シリンダーチューブとエンドキャップの外面には、ペイントと粉体塗装システムが主な腐食保護を提供します。コーティングシステムは通常、プライマー、中間層、およびトップコートで構成されます。プライマーは接着力と初期腐食保護を提供し、中間層は厚さとバリア特性を提供し、トップコートは耐紫外線性と美的外観を提供します。農業用シリンダーの総コーティング厚は通常 80 ～ 120μm です。

以下の表は、塩水噴霧試験 (ASTM B117) および周期腐食試験 (ISO 11997) に基づいた、さまざまなコーティング システムの耐食性試験結果をまとめたものです。

これらのテスト結果と現場での性能データに基づいて、当社の工場は収穫機の油圧シリンダーの標準コーティング仕様を開発しました。ロッドの場合は、ニッケル下層の厚さが 10 ～ 12μm、クロム上層の厚さが 25 ～ 30μm のニッケルクロムめっきシステムを推奨します。外面には、総厚100～120μmの3層塗装システム（ジンクリッチプライマー、エポキシ中塗り、ポリウレタン上塗り）を推奨します。この仕様は、腐食保護とコストの最適なバランスを提供し、このシステムのフィールドでの耐用年数が 5,000 時間を超えることが実証されています。

5. 耐食性と総所有コスト

農業用油圧シリンダーの耐食性の向上に投資するという決定は、基本的には経済的なものです。より高い仕様の材料とコーティングシステムは初期コストが高くなりますが、機器のライフサイクル全体にわたる総所有コストを削減できます。このセクションでは、耐食性の経済的影響を評価するための方法論を示し、実際の動作条件に基づいた定量的分析を提供します。

総所有コストモデル:油圧シリンダの TCO には、初期購入コスト、予防保守のコスト、修理部品のコスト、修理の人件費、ダウンタイムの経済的影響が含まれます。耐食性は、これらの各コスト要素に影響します。耐食性が低いシリンダーは、耐食性が強化されたシリンダーに比べて、メンテナンス費用が高くつき、修理の頻度が高くなり、耐用年数が短くなり、ダウンタイムが長くなります。 TCO 分析では、機器の故障による作物の損傷や安全上のインシデントなど、圃場での障害に関連する間接コストも考慮する必要があります。

耐食性投資の経済分析:米国中西部の典型的な農業環境で稼働する 300 HP コンバインハーベスターで使用される 3 つのハーベスター油圧シリンダー構成の TCO 分析を実施しました。構成は次のとおりです。(a) 標準腐食保護 (1045 ロッド + ハードクロム、標準塗装)。 (b) 強化された腐食保護 (1045 ロッド + ニッケルクロム、粉体塗装)。 (c) 最大限の腐食保護 (316L ロッド + 無電解ニッケル、高級塗装システム)。

この分析は、年間 500 時間の運転 (1 シーズンあたり 2,500 時間、5 シーズンが交換前のコンバインハーベスタの一般的な寿命を表す) と仮定して、10 年間の機器ライフサイクルにわたって実施されました。ダウンタイムのコストは、300 馬力のコンバインの平均運転コストに基づいて 1 時間あたり 1,500 ドルと見積もられました。

この分析は、強化された腐食保護への投資が大きな経済的利益をもたらすことを示しています。最大保護シリンダーは、初期コストが標準シリンダーの 2 倍以上であるにもかかわらず、10 年間で TCO を 38,250 ドル削減しました。強化された保護シリンダーにより、TCO が 25,500 ドル削減されました。これらの節約は、主に交換品の削減とダウンタイム コストの削減によって実現されます。でレイダフォンテクノロジーグループ株式会社では、お客様が情報に基づいて調達を決定できるよう、特定のアプリケーションの TCO 分析をお客様に提供しています。

6. よくある質問（FAQ）

質問 1: シリンダーが故障する前に、腐食が影響し始めているかどうかをどのように判断できますか?

回答: 腐食の開始を示す視覚的および性能指標がいくつかあります。ピストンロッドに以下の兆候がないか確認してください。 シリンダーが後退したときにロッド表面に錆色の縞模様または汚れが存在する。目に見える穴があいて、触るとざらざらした感じがあり、小さな黒い斑点として見える場合があります。ロッド表面の滑らかさの低下は、ロッド上で爪を滑らせると感じられます。性能の面では、シリンダロッドシールからオイルがにじみ出るシール漏れの増加、摩擦の増加による動作騒音の増加、動作速度の低下に気づく場合があります。これらの兆候のいずれかが存在する場合は、シリンダーを検査し、必要に応じて修理する必要があります。

質問 2: 耐食性農業用油圧シリンダーの標準的な耐用年数はどれくらいですか?

回答: 適切に設計され、適切な腐食保護が施されて製造された農業用油圧シリンダーの耐用年数は、通常 3,000 ～ 5,000 時間の稼働時間です。腐食保護が強化されたシリンダー (ニッケルクロムロッドや粉体塗装など) の場合、耐用年数は 7,000 ～ 10,000 時間に延長できます。これらの数値は、当社の工場が収集したフィールドパフォーマンスデータに基づいており、ユーザーの特定の動作条件とメンテナンス方法の影響を受けます。耐用年数を最大限に延ばすためには、定期的なメンテナンスが不可欠です。

質問 3: 標準シリンダーを耐食性コンポーネントで改造できますか?

回答: はい、標準シリンダーを耐食性コンポーネントで改造することは可能ですが、改造の範囲は必要な保護の程度によって異なります。アップグレードする最も重要なコンポーネントはピストンロッドです。標準のクロムロッドをニッケルクロムまたはステンレス鋼のロッドに置き換えると、耐食性が大幅に向上します。さらに、チューブの保護を強化するために、外側を再塗装または粉体塗装することができます。ただし、完全な改造には新しいシリンダーとほぼ同じ費用がかかる可能性があるため、経済的正当性をケースバイケースで評価する必要があります。当社の工場では、完全なシリンダー交換とコンポーネントのアップグレードの両方のオプションを提供しています。

質問 4: ステンレス鋼の農業用シリンダーは、コーティングを施した炭素鋼より常に優れていますか?

回答: 必ずしもそうではありません。ステンレス鋼シリンダー (316L または 17-4PH) は、優れた耐食性を提供し、厳しい腐食環境においてコスト効率が高くなります。ただし、保護コーティングを施した炭素鋼よりもかなり高価であり、すべての用途に必要なわけではありません。さらに、ステンレス鋼は同等の硬度レベルでは炭素鋼よりも疲労強度が低いため、ハイサイクル用途ではシリンダーの耐用年数に影響を与える可能性があります。当社では、特定の動作環境と予想される耐用年数に基づいて材料とコーティング システムを選択することをお勧めします。この選択をガイドするために、腐食リスク評価を実施できます。

質問 5: 農業用油圧シリンダーの寿命を延ばすメンテナンス方法は何ですか?

回答: 以下のメンテナンス方法は、農業用油圧シリンダーの寿命を延ばすのに効果的です。毎日の稼働後、露出したロッドを清潔な布で拭き、腐食性の残留物を取り除きます。露出したロッド表面に軽油または腐食防止剤の薄い膜を塗布します。ロッド表面に穴や傷の兆候がないか毎月検査してください。シリンダーチューブの外側に腐食の兆候がないか定期的に検査してください。メーカーの推奨に基づいてロッドシールとワイパーの交換スケジュールを立てます。作動油の状態を監視し、汚染を検出するための作動油試験プログラムを導入します。これらの実践と高品質の耐食性シリンダーの使用を組み合わせることで、耐用年数を大幅に延ばすことができます。

7. 結論

耐食性は、現代の農業作業の厳しい環境で動作する農業用油圧シリンダーの基本的な要件です。機械的ストレス、化学薬品への曝露、および環境湿気の組み合わせにより、保護されていないシリンダーが急速に劣化する状況が生じ、性能の低下、メンテナンスコストの増加、重要な収穫期間中の予期せぬダウンタイムにつながります。この記事の分析が示したように、腐食関連の故障が経済に及ぼす影響は、交換部品のコストをはるかに超えています。ライフサイクル全体を考慮すると、耐食性シリンダーの総所有コストは通常​​、標準シリンダーよりも低くなります。

適切な耐食性を達成する鍵は、特定の動作環境に適合する材料の選択、適切な保護コーティングの塗布、脆弱な領域を最小限に抑えるシリンダーの設計といった要素の組み合わせにあります。 Raydafon Technology Group Co., Limited の工場は、これらの各要因に対処する耐食性に対する包括的なアプローチを開発し、その結果、最も要求の厳しい用途でも信頼性の高い耐用年数を提供する農業用油圧シリンダーを実現しました。当社では、製品の耐用年数をさらに延ばすために、新しい防食技術の研究と導入を続けています。
