ユニバーサルカップリングの材料を選択する際に考慮すべき要素は何ですか?

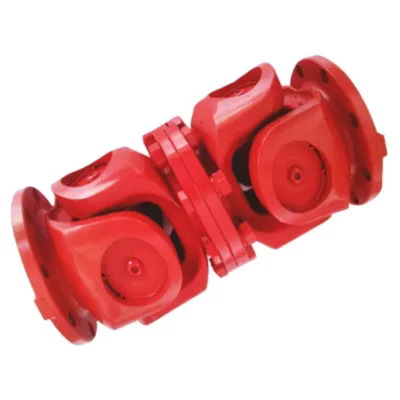

ユニバーサル カップリングに適切な材料を選択することは、日常的なエンジニアリングのチェックボックスをはるかに超えており、ドライブライン全体の安全性、耐用年数、総所有コストを決定します。あユニバーサルカップリングトルクが完全に指定されているにもかかわらず、腐食や疲労により早期に故障すると、生産ラインが停止したり、船舶が麻痺したり、航空機のタグボートが座礁したりする可能性があります。過去 20 年にわたり、Raydafon Technology Group Co.,Limited のエンジニアは何百ものカップリング故障を分析してきましたが、その根本原因は動作条件の全体像に適合しなかった材料にまで遡ることが繰り返しありました。どの要素が材料の選択を真に推進するのかを理解することで、信頼性が高く長持ちする動力伝達システムと、継続的なメンテナンスの負担となる動力伝達システムを分けることができます。

この包括的なガイドでは、一緒に評価する必要がある要因の 4 つのカテゴリー (機械的および物理的要求、環境への曝露、製造上の制約、商業上の現実) について説明します。製鋼圧延機から食品加工まで幅広い業界向けにユニバーサルカップリングを製造してきた当社の工場は、これらの各要因が炭素鋼、合金鋼、ステンレス鋼、アルミニウム、および最先端の複合材料の性能範囲をどのように変化させるかについての深い実践的な知識を蓄積してきました。この記事を読み終えるまでに、強度、耐久性、機械加工性、予算のバランスをとった材料グレードに直接つながる意思決定マトリックスを構築できるようになります。これは、Raydafon Technology Group Co.,Limited でカスタム ユニバーサル カップリング ソリューションを提供するときに私たちが従うプロセスとまったく同じです。

目次

• ユニバーサルカップリング材料の選択における主な機械的および物理的要因は何ですか?
• 最適なユニバーサルカップリング材料は環境条件によってどのように決まるのでしょうか?
• 製造方法がユニバーサル カップリング材料の選択に影響するのはなぜですか?
• コストと入手可能性は、ユニバーサル カップリングの材料の最終決定にどのような影響を与えるでしょうか?
• まとめ
• よくある質問

ユニバーサルカップリング材料の選択における主な機械的および物理的要因は何ですか?

機械的要件は、ユニバーサルカップリングの材料決定の基礎となります。カップリングは、トルク伝達コンポーネントであると同時に、ミスアライメント補償装置でもあり、多くの場合、ドライブトレイン内の安全ヒューズでもあります。当社の工場が新しいカップリング プロジェクトを開始するとき、最初に確認するデータ セットには、定常状態のトルク、ピーク過渡トルク、回転速度、角度ずれ角度、およびアキシアル荷重またはラジアル荷重の存在が含まれます。これらのパラメータは、引張強さ、降伏強さ、疲労限界、硬度、衝撃靱性などの材料特性の要求に直接変換されます。これらの特性の 1 つでも無視すると、カップリングが塑性変形したり、衝撃荷重で折れたり、座面が早期に摩耗したりする可能性があります。

トルク容量、降伏強さ、引張強さ

ユニバーサルカップリングは永久変形することなくトルクを伝達する必要があります。したがって、降伏強度が最初のゲートキーパーになります。 Raydafon の材料選択プロセスでは、最大ピーク トルクに安全係数 (用途の重要性に応じて通常 1.5 ～ 2.5) を適用します。この計算された応力は、材料の降伏点未満に維持する必要があります。たとえば、コンベアドライブの標準的な工業用ユニバーサルカップリングは、降伏強度が約 350 MPa の C45 炭素鋼で適切に機能しますが、頑丈な圧延機のカップリングには、降伏強度が 650 MPa を超える 40Cr 合金鋼が必要です。引張強度は究極の安全マージンを提供します。ただし、ヨーク耳またはクロストラニオンの塑性変形によりアライメントが破壊され、摩耗が促進されるため、カップリングは理想的には引張限界近くで動作しないようにしてください。当社のエンジニアリング チームは、応力集中が公称値を 3 倍以上超える可能性があるフィレット半径とトラニオン根元での応力分布を常にシミュレーションしています。

耐疲労性と繰返し荷重

ユニバーサル カップリングは、角度を付けて動作する場合、回転ごとに完全に逆転した曲げ応力サイクルを受けます。この繰り返し荷重により、多くの用途において静的強度よりも疲労強度が重要になります。材料の耐久限界、ノッチの感度、および応力の高い領域の表面仕上げによって、カップリングが無限の寿命に達するか、有限のサイクル数後に故障するかが決まります。当社の工場では、疲労耐久比が引張強さの 0.5 を超える可能性があるため、ハイサイクル用途向けに細粒微細組織を備えた真空脱ガス合金鋼を指定しています。トラニオンジャーナルのショットピーニングや高周波焼き入れなどの表面処理により、疲労寿命がさらに向上します。 3,000 rpm で動作する高速印刷機に取り付けられたユニバーサル カップリングの場合、疲労限界がわずかに低下しただけでも、数週間以内に亀裂が発生する可能性があります。そのため、当社の材料承認プロセスには、工場から提供される回転曲げ疲労試験データが常に含まれています。

硬度、耐摩耗性、摩擦挙動

ユニバーサルカップリングクロスのベアリングジャーナルまたはブロックアンドピン設計のボアは、滑り接触面です。負荷がかかってカップリングが関節運動すると、これらの表面に摩擦と摩耗が発生します。硬度は、摩耗や凝着摩耗に対する主な防御となります。当社の経験では、針状ころ軸受の接触領域の表面硬度が 58 HRC 以上であり、表面硬度は表面硬化によって達成されており、保守間隔が大幅に延長されます。ただし、コンポーネント全体を完全に硬化するとコアの靭性が低下する可能性があるため、当社の材料仕様では、浸炭または窒化が可能な低炭素合金鋼が必要になることがよくあります。柔らかすぎる材料は、高い接触応力を受けるとブリネル化します。硬すぎて脆くなり、剥離する危険があります。したがって、ユニバーサルカップリング材料の選択では、表面硬度とコアの延性のバランスをとる必要があります。当社の工場では、断面サイズとベアリングのタイプに基づいた推奨硬化深さ範囲のライブラリを管理しており、材料選択の対話中にお客様と共有しています。

重量、密度、慣性に関する考慮事項

高速または非常に動的なサーボ アプリケーションでは、ユニバーサル カップリングの慣性質量モーメントが、加速トルク、システムの応答性、および接続された機器のベアリング負荷に影響を与えます。高強度アルミニウム合金 7075 や人工複合材料などの軽量材料は、絶対強度が低いにもかかわらず魅力的になります。当社の設計チームは、包装機械や軽量ロボットアームにおいてスチール製カップリングをアルミニウム製ユニバーサルカップリングに置き換えることに成功し、適切なトルク容量を維持しながら60%の重量削減を達成しました。ただし、アルミニウムの低い弾性率と高い熱膨張係数は、はめあいとクリアランスを修正することで補う必要があります。航空機のフラップ アクチュエータのユニバーサル カップリングでは、1 グラム単位が重要であり、材料の選択はチタンまたはアルミニウム - リチウム合金に移行します。でレイダフォンテクノロジーグループ株式会社、私たちは重量と慣性を後付けではなく、定量化可能なパフォーマンス要件として扱います。

材質比較表

以下の表は、ユニバーサルカップリングヨーク、クロス、ベアリングブロックに関して当社が工場で定期的に評価している代表的な材料グレードを反映しています。これらの値はベースラインの機械的特性を表し、詳細な有限要素解析の開始点として機能します。

当社のユニバーサルカップリングの材料選択は、表に記載された値のみに依存することはありません。ひずみゲージ試験と最初の製品の冶金学的検査によるプロトタイプの検証により、完成したコンポーネントの形状で理論上の特性が実際に達成されることが保証されます。

最適なユニバーサルカップリング材料は環境条件によってどのように決まるのでしょうか?

機械的に完璧なユニバーサル カップリングであっても、材料が周囲の環境に耐えられない場合は、すぐに故障します。腐食、極端な温度、湿気、化学物質の蒸気、研磨粉塵、紫外線はすべて、材料の完全性を侵食します。長年にわたり、私たちのチームは、グレードが特定の塩化物濃度に適合していなかったために数か月以内に穴が開いたステンレス鋼製ユニバーサルカップリングや、氷点下の採掘条件で脆くなった標準合金鋼カップリングを目撃してきました。環境は二次的なフィルターではありません。環境は、優れた機械的な選択を拒否する可能性があります。

耐食性と化学的適合性

最も一般的な環境問題は腐食です。屋外設置、海洋甲板機械、化学工場の撹拌機、食品加工装置はすべて、ユニバーサル カップリングを湿気、塩、酸、またはアルカリ溶液にさらします。炭素鋼および低合金鋼には、亜鉛メッキ、無電解ニッケル、エポキシ塗料などの保護コーティングが必要です。ただし、関節接合部でコーティングが欠けたり摩耗したりして、地金が露出する可能性があります。そのため、当社の工場では腐食用途には固体ステンレス鋼グレードを推奨することがよくあります。 AISI 304 は優れた一般的な耐食性を備えていますが、海水や塩水溶液などの塩化物が豊富な環境では、当社のエンジニアは孔食や隙間腐食を避けるために AISI 316 または二相ステンレス鋼を指定します。海水ポンプのユニバーサルカップリングに関する当社の経験では、コーティングされた炭素鋼から二相ステンレスに切り替えると、耐用年数が 8 か月から 5 年以上に延長されました。硫酸処理などの極度の化学物質への曝露については、高ニッケル合金やチタングレードも評価しますが、これらには当社の加工セルが完全に対応できる特殊な製造プロセスが必要です。

極端な温度と熱安定性

高温では材料の耐力が低下し、酸化が促進されますが、低温では延性から脆性への転移が生じる可能性があります。製鉄所のホットランナウトテーブルのユニバーサルカップリングでは、周囲温度が 200°C を超える場合があり、アルミニウムや多くのエンジニアリングポリマーの使用は直ちに除外されます。高温向けの当社の推奨材料は、450°C まで強度を維持する 42CrMo などのクロムモリブデン合金鋼と、耐食性も要求される用途向けの析出硬化型ステンレス鋼を中心としています。低温側では、北極掘削装置または LNG ポンプ用のカップリング材料は、優れた低温靱性を備えていなければなりません。当社の工場では、面心立方晶構造が急激な脆性転移を示さないため、ニッケル合金鋼またはオーステナイト系ステンレス鋼を選択しています。最低設計温度でのシャルピー V ノッチ衝撃試験は、当社の材料認定プロトコルの標準部分です。

衛生、洗浄、クリーンルームの要求

食品、飲料、製薬業界では厳しい衛生基準が課されています。生地ミキサーや滅菌充填ラインのユニバーサル カップリングは、熱水、洗剤、消毒用化学物質による頻繁な洗浄に耐える必要があります。多孔質の材料、隙間、腐食または剥離する材料は受け入れられません。 Raydafon における当社のソリューションは、滑らかな電解研磨された表面仕上げと衛生的なシール設計を備えた完全オーステナイト系ステンレス鋼を指定することでした。また、材料は非毒性かつ非吸収性でなければなりません。このような環境では、ユニバーサル カップリングの材料仕様がトルク要件を無効にする場合もあります。衛生面が主な設計制約となり、当社のエンジニアリング チームは、入手可能な食品グレードの材料ストックに基づいて機械的寸法を開発します。

紫外線、湿度、研磨媒体

ポリマーおよび複合ユニバーサルカップリングは、電気絶縁または振動減衰が必要な軽負荷用途でニッチな用途に使用されています。ただし、UV 安定剤が組み込まれていない限り、長期間の UV 暴露により多くのポリマーが脆化する可能性があります。セメント工場や鉱山コンベアなどの研磨粉塵は、露出した表面の摩耗を促進するラッピング剤として機能します。これらの過酷な粒子環境に対する当社の材料アプローチは、多くの場合、丈夫で硬化可能なスチールコアと、交換可能な硬化摩耗スリーブや炭化タングステンなどの表面コーティングを組み合わせています。当社の工場では、研磨性の高いフライアッシュ処理システムで動作するユニバーサルカップリングの寿命を、保護されていないスチールに比べて 3 倍延ばす独自のシーリングおよびコーティングパッケージを開発しました。

環境使用条件では、標準的な合金鋼よりも機械的強度が低い耐食性合金が必要になることがよくあります。ここで、当社の反復設計プロセスが価値を付加します。寸法、熱処理、ベアリングのレイアウトを調整することで、スペースや重量の制限を超えることなく、ステンレス製ユニバーサルカップリングで必要なトルク容量を回復できることがよくあります。材料の選択において環境を無視することは、カップリングの早期故障の最も予防可能な唯一の原因です。

製造方法がユニバーサル カップリング材料の選択に影響するのはなぜですか?

ユニバーサル カップリングの製造方法 (鍛造、鋳造、バーからの機械加工、プレートからの製造) は、どの材料が使用可能か、どのように機能するかに大きな影響を与えます。鍛造ヨークで優れた特性を発揮する材料でも、同じ形状の砂型鋳造にはまったく適さない場合があります。 Raydafon Technology Group Co.,Limited では、材料の選択と製造ルートは切り離せないものであるため、同時に検討されます。当社のプロセスエンジニアと冶金学者は協力して、選択した材料を経済的かつ再現性よく信頼性の高いユニバーサルカップリングに成形できることを保証します。

鍛造と粒流の最適化

高トルク、高サイクルのユニバーサルカップリングヨークおよびクロスには、鍛造が推奨される方法です。熱間鍛造は、部品の輪郭に沿って金属の結晶粒の流れを整え、主応力方向の疲労強度と衝撃靱性を劇的に向上させます。 40Cr や 42CrMo などの中炭素合金鋼は鍛造性が高く、その後の熱処理によく反応します。当社の工場は、重要なヨーク耳部の正確な鍛流パターンを指定できるクローズドダイ鍛造パートナーシップを維持しており、高応力の遷移半径での破損のリスクを最小限に抑えます。微小合金鋼で作られた鍛造ユニバーサルカップリングは、横方向結晶粒配向の圧延棒から機械加工された同一の形状と比較して、25% 高い耐久限界を達成できます。この利点は非常に重要であるため、ヘリコプターのロータードライブユニバーサルカップリングなどの安全性が重要な用途では、鍛造が必須であり、材料の一部は鍛造性と制御された粒度を考慮して選択されます。

機械加工性と寸法安定性

多くのユニバーサル カップリング コンポーネントは、特に小規模から中規模のバッチ サイズで、固体のバーまたはプレートから直接機械加工されます。ここで、被削性が重要な材料選択パラメータになります。硫黄の添加を制御した快削鋼は、生産の高速化と工具寿命の延長を可能にしますが、延性と溶接性はトレードオフになります。当社の生産チームは、候補材料の機械的特性とともにその機械加工性指数を評価します。たとえば、ステンレス鋼 304 は加工硬化のため、機械加工が難しいことで知られています。 303 ステンレス鋼を使用すると、機械加工性は向上しますが、耐食性はわずかに低下します。食品加工ライン用のユニバーサルカップリングでは、材料が 304 でなければならず、鉛や硫化の快削材種が許可されていない場合、当社の工場では、寸法精度を維持するために、最適化された切削パラメータと堅固なワークホールディングで補正しています。機械加工とその後の熱処理中の寸法安定性も別の要因です。空気硬化工具鋼または肌硬化材種は、歪みを修正するために熱処理後に研削する必要があり、コストとリードタイムが追加され、材料の推奨事項に考慮されます。

溶接性と加工性

船舶の推進シャフトや風洞ドライブで使用されるような大型のユニバーサル カップリングは、フランジを管状シャフトに溶接することによって製造されることがあります。母材は、特殊な予熱や溶接後の熱処理を必要とせずに、良好な溶接性を備えていなければなりません。炭素当量値と焼入性により、熱影響部での低温割れのリスクが決まります。製造されたユニバーサルカップリングアセンブリの材料仕様では、正規化された細粒鋼または炭素当量が 0.45 未満の低炭素合金鋼が選択されることがよくあります。当社の工場では、AISI 8630 を炭素鋼に接合するための溶接手順の資格を開発し、ユニバーサル カップリングが溶接継手全体で疲労寿命を維持することを保証します。溶接性は、既存のカップリングを修理または改造する際にも重要になります。これは、大規模資本設備の寿命を延ばすために当社が頻繁に提供するサービスです。

鋳造と複雑な形状

特定の大型または複雑な形状のユニバーサル カップリング ハブの場合、鋳造により設計の自由度が高まり、機械加工代が削減されます。ダクタイル鋳鉄、鋳鋼、さらにはオーステナイト系ステンレス鋼鋳物もオプションです。ただし、鋳造材料は、多孔性と均一性の低い微細構造により、鍛造材料よりも低い機械的特性を示します。当社のエンジニアリング チームは、鋳造されるユニバーサル カップリングを設計する際に、鋳造係数 (多くの場合、許容応力を 20 ～ 30% 削減) を適用します。材料の選択では、内部空隙を避けるために流動性と収縮特性も考慮する必要があります。当社は、建設機械の低速、高トルクのユニバーサルカップリング用に高強度ダクタイル鋳鉄のグレードを指定することに成功しました。この場合、材料の振動減衰特性がさらなる利点となります。製造方法と材料特性の相互作用により、Raydafon の顧客がコスト最適化されたユニバーサル カップリングを要求した場合、ニアネットシェイプ鋳造による節約が、材料強度の低下による必要な断面厚の増加を上回るかどうかを評価します。

熱処理と表面工学の統合

材料は計画された熱処理プロセスに適合する必要があります。貫通硬化、肌硬化、窒化、および高周波焼き入れには、それぞれ特定の合金の化学的性質が必要です。硬質で耐摩耗性のケースと強靭なコアを必要とするユニバーサルカップリングクロスには、20CrMnTiなどの浸炭に適した低炭素合金鋼が必要です。硬化深さと硬度プロファイルは、過剰な残留オーステナイトや粒界酸化を避けるために、材料の硬化性曲線とともに設計されています。当社の工場では、熱処理レシピを社内で開発し、その結果生じる微細構造を断面金属組織検査によって検証します。亀裂や歪みなしに必要な表面硬度に熱処理できない材料は、直ちに失格となります。この製造中心の視点による材料選択により、工場から出荷されるユニバーサル カップリングが図面公差と疲労寿命に要求される表面下の完全性の両方を確実に満たすことが保証されます。

コストと入手可能性は、ユニバーサル カップリングの材料の最終決定にどのような影響を与えるでしょうか?

卓越したエンジニアリングは商業現実の中で機能しなければなりません。技術的に最も優れた材料であっても、プロジェクトのスケジュール内で調達できなかったり、ユニバーサルカップリングが経済的に競争力を失ったりする場合には価値がありません。 Raydafon Technology Group Co.,Limited では、コストと可用性を後付けとしてではなく、最初の設計スケッチから実現可能なソリューション空間を形作る制約として捉えます。世界市場全体でユニバーサルカップリング生産のサプライチェーンを管理してきた私たちは、原材料価格の変動性、最小注文数量、地域的な入手可能性のせいで、技術的メリットに議論の余地がない限り、珍しい合金がリストの一番下に追いやられることが多いことを理解しています。

原材料コストと総ライフサイクルコスト

材料費をキログラム当たりで比較すると誤解を招く可能性があります。ステンレス鋼のユニバーサルカップリングは、コーティングされた炭素鋼バージョンの 2 倍のコストがかかる可能性がありますが、前者が 10 年持続するのに対し、後者は腐食のため 2 年で交換が必要になる場合、ライフサイクルコストの計算では初期投資が高い方が有利になります。当社のアプリケーション エンジニアは、初期購入価格、計画されたメンテナンス工数、ダウンタイム損失、廃棄コストを含む総所有コスト モデルを構築します。下水処理プラントの最近の事例では、二重ステンレス ユニバーサル カップリングに 40% 多くの費用を費やすことで、毎年の改修サイクルが不要になり、わずか 14 か月で投資回収が達成できることを実証しました。このライフサイクルの観点は、当社の材料推奨事項の中心となります。

在庫状況とリードタイム

特殊合金、特に大径の析出硬化型ステンレス鋼やニッケル基合金の場合、圧延リードタイムが 20 週間を超える場合があります。顧客のメンテナンス停止が待てない場合、当社の材料選択は、当社の在庫または地域の代理店から入手可能な同等のグレードに重点を置きます。当社の工場では、直径 500 mm までの一般的なユニバーサル カップリング材料の丸形および鍛造品 (C45、40Cr、42CrMo、および 304 ステンレス) の戦略的在庫を維持しています。この在庫バッファにより、標準的な材料選択のリードタイムを短縮できます。プロジェクトで珍しいマテリアルが必要な場合、私たちはパフォーマンスの最適化とスケジュールの確実性の間のトレードオフについて積極的に伝えます。多くの場合、容易に入手可能な材料で作られた少し重いカップリングは期限を守り、満足のいくサービスを提供できますが、希少合金で最適化された設計は開始日以降に到着します。

製造コストと被削性の経済学

材料の選択は、機械加工性、工具の摩耗、サイクルタイムを通じて製造コストに直接影響します。高張力合金鋼から機械加工されたユニバーサルカップリングは、より遅い切削速度、より頻繁な工具交換、および追加の研削作業を必要とする場合があります。労働力と工具のコストが原材料のコストの差を超える可能性があります。当社の生産計画チームは、各材料候補の総製造コスト指数を計算します。たとえば、17-4PH ステンレス鋼は、溶体化処理した状態の方が時効状態よりも機械加工が容易です。柔らかい状態で荒加工し、時効硬化させてから仕上げ研磨を行うことが多いです。このプロセス計画は、当社の材料選択ガイダンスに組み込まれています。 Raydafon Technology Group Co.,Limited では、優れた機械加工性を備えた少し高価な材料を使用すると、超硬インサートが焼き切れて大規模なベンチワークが必要になる安価な材料よりも、ユニバーサル カップリングの総コストが低くなる可能性があることがわかりました。

地域標準と顧客仕様への準拠

多くの顧客は特定の材料規格 (ASTM、EN、JIS、または GOST) に基づいて業務を行っており、その購入仕様により許容グレードが制限されています。ヨーロッパの吊り上げ用途向けのユニバーサルカップリングには、完全な 3.1 認証を取得した EN 10083-2 鋼が必要な場合がありますが、北米の油田顧客では、耐硫化物応力亀裂性について NACE MR0175 準拠が必要な場合があります。当社の材料選択プロセスは常に、その材料が満たさなければならない必須基準を特定することから始まります。コンプライアンスは交渉の余地のないものであり、実行可能な合金のリストが即座に狭められます。当社の工場は、使用される鋼のあらゆる熱に対する認定された材料試験レポートとトレーサビリティを維持し、供給されるユニバーサルカップリングが地域および用途固有の規制枠組みを正確に満たしていることを保証します。

商業的要因分析は最終的に、価値に基づいた選択、つまり、リードタイムとコンプライアンスの制約を満たしながら、計画された耐用年数にわたって最小限の総支出で必要な性能を発揮する材料に収束します。 Raydafon Technology Group Co.,Limited におけるエンジニアリング上の判断とは、コストのかかる故障を防ぐ高級合金をいつ推進すべきか、リスクは管理可能で予算が現実的であるため、標準グレードをいつ受け入れるべきかを知ることを意味します。このバランスのとれたアプローチは、調達マネージャーやメンテナンス エンジニアからも同様に信頼を得ています。

まとめ

ユニバーサルカップリングの材料の選択は、トルク、速度、疲労寿命、耐食性、温度許容差、製造プロセス能力、コスト、リードタイムを単一の一貫した選択に統合する必要がある多次元の決定です。普遍的なカップリング材料が普遍的に最適であるということはありません。炭素鋼はコストが重視される乾燥環境で優れており、合金鋼は高サイクル疲労条件で威力を発揮し、腐食や衛生状態が重要な場合にはステンレス鋼が必須であり、軽量合金は高速動的アプリケーションを可能にします。 Raydafon Technology Group Co.,Limited の実証済みの方法論は、機械のデューティ サイクルから始まり、次に環境および製造のレンズを通して材料候補をフィルタリングし、最後に商業要件およびコンプライアンス要件に照らして選択を検証します。すべての要素を同時に評価することで、お客様が 1 つのパラメータを最適化して別のパラメータを犠牲にするというコストのかかる罠を回避できるように支援します。

当社の工場は、材料工学の完全なレビュー、認定された材料在庫、および試作数量から大量注文までにわたる生産の柔軟性により、お客様の次のユニバーサルカップリング要件をサポートする準備ができています。難しいアプリケーション向けにユニバーサルカップリングを指定している場合は、今すぐ当社の技術チームにご連絡ください。当社は、お客様の運転データを詳細な材料推奨事項と競合見積に変換するお手伝いをし、お客様が設置するユニバーサル カップリングが数十年にわたり信頼性の高いサービスを確実に提供できるようにします。お問い合わせ レイダフォンテクノロジーグループ株式会社20 年にわたるカップリングの専門知識をお客様のドライブトレインに役立てましょう。

よくある質問

Q1: 一般産業用途でユニバーサルカップリングに使用される最も一般的な材質は何ですか?

C45 (EN 1.0503) などの中炭素鋼グレードや 40Cr (AISI 5140) などの合金鋼は、汎用ユニバーサル カップリングに最も一般的に指定される材料です。これらの材料は、降伏強度、耐疲労性、機械加工性、低コストの優れたバランスを提供します。当社の工場では、コンベアドライブ、農業機械、および中速ポンプドライブ用の標準ストックヨークとクロスがこれらのグレードから製造されており、通常は 220 ～ 280 HB の硬度範囲を達成するために焼き入れおよび焼き戻しされた状態で製造されます。重大な腐食や極端な温度が存在しない用途では、標準的な製造プロセス、容易に利用できる熱処理、および適切なサイズでの信頼できる性能が可能であるため、炭素鋼および低合金鋼が引き続きデフォルトの推奨事項となります。ただし、この一般的なカテゴリの中でも、正確な材種と熱処理が、必要な疲労寿命と最大トルクに適合している必要があります。

Q2: 温度はユニバーサルカップリングの材料選択にどのような影響を与えますか?

温度は、高温での強度の損失と低温での靭性の損失という 2 つの主要なメカニズムを通じて材料の選択に影響します。 200℃を超える温度では、アルミニウム合金や多くのエンジニアリングポリマーは室温での強度のかなりの部分を失うため、一般に不適切です。 42CrMo などのクロムモリブデン合金鋼は、450°C まで機械的特性を適度に維持しており、高温環境用ユニバーサルカップリングとして当社が推奨する標準品です。さらに高温では、析出硬化型ステンレス鋼またはニッケル基超合金が必要になりますが、コストは大幅に高くなります。氷点下の温度では、フェライト鋼は延性から脆性に移行し、警告なしに破壊される可能性があります。当社の工場では、-100°C 以下の衝撃靱性を維持するため、極低温および北極用途向けにオーステナイト系ステンレス鋼またはニッケル合金低温炭素鋼を指定しています。あらゆる極端な温度は潤滑とクリアランスにさらに影響を与えるため、ユニバーサル カップリング アセンブリのベアリングのはめあいとスプライン接続を設計する際には、材料の熱膨張係数を考慮する必要があります。

Q3: ステンレス鋼製ユニバーサルカップリングを高トルク用途に使用できますか?

はい、ステンレス鋼製ユニバーサル カップリングは高トルク用途に間違いなく使用できますが、硬化合金鋼と比較してオーステナイト系ステンレス鋼の降伏強度が一般に低いことを設計で考慮する必要があります。よくある間違いは、断面積を増やしたり熱処理を調整したりせずに、40Cr 合金鋼ヨークの代わりに 304 ステンレス ヨークを直接置き換えることです。 Raydafon Technology Group Co.,Limited では、お客様が腐食環境で高トルクのユニバーサルカップリングを必要とする場合、17-4PH (AISI 630) などの析出硬化型ステンレスグレードを評価します。 H900 の条件に熱処理すると、17-4PH は優れた耐食性を維持しながら、多くの合金鋼に匹敵する 1,100 MPa を超える降伏強度を達成します。二相ステンレス鋼は、高強度と優れた耐塩化物応力腐食割れ性の魅力的な組み合わせも提供します。重要なのは、特定のステンレス鋼グレードをトルク要件と腐食性媒体の両方に適合させることです。すべてのステンレス鋼が強度や腐食性能において同等であるわけではありません。当社のエンジニアリング チームは、グレードを慎重に選択し、ヨークの形状を最適化することにより、50,000 Nm を超えるトルク負荷に対応するカスタム ステンレス ユニバーサル カップリングを定期的に設計しています。

Q4: 腐食環境で使用するユニバーサルカップリングに最適な材質は何ですか?

最適な選択は、特定の腐食剤、その濃度、温度、およびカップリングに応力がかかっているかどうかによって異なるため、すべての腐食環境に単一の「最適な」材料はありません。一般的な屋外および軽度の腐食性条件では、AISI 304 ステンレス鋼が適切な保護を提供し、広く入手可能です。海水、汽水、または除氷塩にさらされるなどの塩化物が豊富な環境では、モリブデンの添加により耐孔食性および耐隙間腐食性が大幅に向上するため、AISI 316 または二相ステンレス鋼 (例: 2205) を強く推奨します。強酸、高温の苛性溶液、または酸化性化学物質など、極度の化学物質にさらされる場合、当社の材料選択はハステロイ C276 などの高ニッケル合金またはチタン グレードに移行します。当社の工場では、海洋プラットフォームクレーン用の二相ステンレスと漂白プラントのコンベア用のスーパーオーステナイトステンレスからユニバーサルカップリングを製造しています。材料の決定は常に、実際のプロセス流体でテストされる腐食クーポンを含む詳細な化学的適合性分析から始まります。コーティングされた炭素鋼は、コーティングが損なわれていない場合にのみ代替品となります。ベアリング表面が摩耗すると、急速な腐食が始まります。

Q5: 高速アプリケーションではユニバーサルカップリングの材料の重量が重要なのはなぜですか?

高速ドライブラインでは、ユニバーサルカップリングの回転質量がベアリングの負荷、重要なシャフト速度、破壊的な振動を避けるために必要なバランスの品質に直接影響します。より重いスチール製カップリングは、自重によるシャフトのたわみを増加させ、システムの横方向の臨界速度を低下させ、共振周波数に近い動作を強制する可能性があります。高強度アルミニウム合金や人工複合材料などの軽量な材料は慣性を低減し、ドライブラインの加速と減速をより迅速に行うことができます。これはサーボ駆動のインデックステーブル、印刷シリンダー、テストリグには不可欠です。 Raydafon Technology Group Co.,Limited での高速バランス調整の経験から、質量が小さいユニバーサル カップリングはより細かいグレードまでバランスをとるのが容易であり、結果としてベアリングの振動レベルが低下することがわかります。ただし、重量を軽減してもトルク容量や剛性を犠牲にすることはできません。したがって、高速用途向けの当社の材料選択は、予算内で可能な最高の強度対重量比を目標としています。アルミニウム 7075-T6 およびチタン合金がよく候補になります。場合によっては、ベース材料を変更せずに軽量化を達成するために中空またはスケルトン鋼製カップリングを設計しますが、出発点は常に動的性能目標を満たすことができる材料です。
