精密はすば歯車と平歯車の違いは何ですか?

機械動力伝達の世界では、歯車は基本的なコンポーネントです。最も一般的なタイプは、平歯車とはすば歯車の 2 つです。しかし、正確には何が違うのでしょうか?また、エンジニアはなぜ一方を他方よりも選択するのでしょうか?主な違いは歯の形状にあります。平歯車には回転軸に平行な真っ直ぐな歯があり、はすば歯車には軸に対して斜めに切られた歯があり、らせんを形成します。この基本的な違いは、接触率、騒音レベル、負荷容量、効率などの性能に大きな違いをもたらします。でレイダフォンテクノロジーグループ株式会社, 当社の工場は 20 年以上にわたって高精度の歯車を製造しており、自動車のトランスミッションから重産業機械に至るまで、幅広い用途向けに平歯車とヘリカルの両方の設計を最適化する豊富な経験があります。この記事では、精密はすば歯車と平歯車の技術的な比較を詳しく説明し、特定の用途に合わせて情報に基づいた選択を行うのに役立ちます。

精密はすば歯車と平歯車の違いを理解することは、単なる学術的な関心の問題ではありません。それはコスト、パフォーマンス、信頼性に実際的な影響を及ぼします。平歯車は製造が簡単で、多くの用途においてコスト効率が高くなりますが、歯幅全体が突然噛み合うため、騒音や振動が大きくなる傾向があります。はすば歯車は製造コストが高くなりますが、よりスムーズで静かな動作を実現し、かみ合い率が高く、歯の動きが重なるため、より高い負荷を伝達できます。どちらを選択するかはコストと性能のトレードオフになることが多く、高速、高負荷、または騒音に敏感な用途にはヘリカルギヤが好まれます。この包括的なガイドでは、両方のタイプの歯車の形状、運動学、製造上の考慮事項を検討し、お客様のニーズに最適な歯車を決定するのに役立つ詳細な技術仕様、性能データ、および選択基準を提供します。

目次

• 1. 精密はすば歯車と平歯車の形状は何ですか?
• 2. はすば歯車がよりスムーズで静かな動作を実現するのはなぜですか?
• 3. 当社の精密ギアの主な技術仕様は何ですか?
• 4. はすば歯車と平歯車の負荷容量と効率はどのように比較されますか?
• よくある質問 (FAQ)
• 結論とギア選択の相談

精密はすば歯車と平歯車の形状は何ですか?

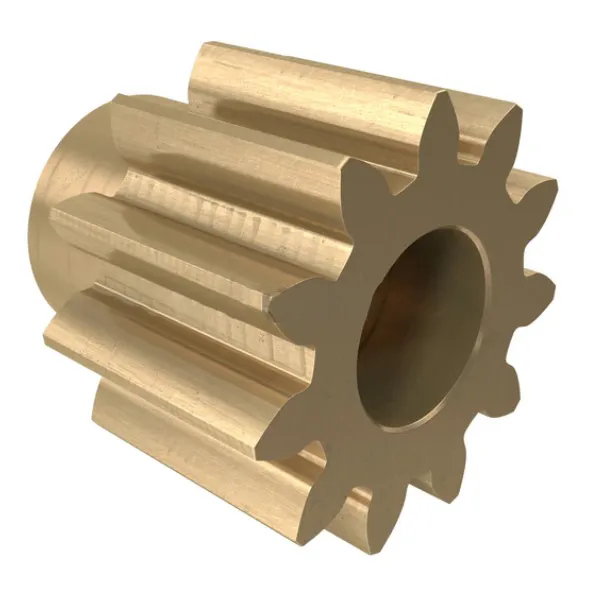

はすば歯車と平歯車の区別は、歯の形状から始まります。平歯車の歯は真っ直ぐで、歯車の回転軸に平行です。歯は円周上に等間隔に配置されており、噛み合う 2 つの平歯車間の接触線は歯車面の全幅に広がる直線になります。この単純な形状により、標準的なフライス加工またはホブ加工プロセスを使用して平歯車を比較的簡単に製造できます。対照的に、はすば歯車には、軸に対して斜めにカットされた歯があり、らせんを形成します。螺旋の角度は螺旋角として知られています (通常は 8 ～ 30 度)。はすば歯車の歯も等間隔ですが、噛み合うはすば歯車間の接触線は対角線となり、歯車の回転に伴って歯面に沿って移動します。この形状により、軸受システムが対応しなければならない軸力の成分 (推力) が生じますが、性能面でも大きな利点が得られます。

主な幾何学的差異とその影響:

• 歯の向き:平歯車の歯は軸に平行ですが、はすば歯車の歯はねじれ角で傾斜しています。この傾斜により、噛み合う歯間の接触経路が長くなり、噛み合い率が向上します。
• かみあい率：かみ合い率は、任意の瞬間に接触している歯の平均数です。通常、平歯車のかみ合い比は 1.2 ～ 1.6 で、平均して接触する歯の数は 2 つ未満になります。はすば歯車は、角度のある歯が重なり合い、継続的な接触を提供するため、2.0 ～ 2.5 以上のかみ合い比を実現できます。この高いかみ合い率は、はすば歯車の重要な利点です。
• 軸方向推力:ねじれ角により、ギアの軸に沿って推力が発生します。この力はベアリングによって対抗する必要があるため、ギアボックスの設計が複雑になり、コストがかかります。平歯車は軸方向の推力を発生させないため、軸受の配置が簡素化されます。
• 製造の複雑さ:平歯車は、歯車を軸方向に横切る単純な成形ツールまたはホブを使用して切断できます。はすば歯車はより複雑なホブ加工プロセスを必要とし、多くの場合、高精度を達成するために歯車研削などの追加作業が必要になります。このため、はすば歯車の製造コストが高くなります。

レイダフォンテクノロジーグループ株式会社 では、精密歯車製造プロセスでは、平歯車とはすば歯車の両方で Q10 ～ Q12 の AGMA 品質グレードを達成できる最先端の歯車研削盤が使用されています。当社では、統合された CNC 制御を備えた CNC ホブ盤および成形機を使用しており、はすば歯車のねじれ角と歯形を正確に設定できます。当社の工場の計測ラボには、歯の形状、リード、ねじれ角を検証する歯車測定センターが設置されており、すべての歯車が要求仕様を満たしていることを確認します。平歯車とヘリカル歯車のどちらを選択するかは、形状だけではありません。ギアのタイプをアプリケーションの特定のパフォーマンス要件に適合させることが重要です。

シンプルさ、低コスト、メンテナンスの容易さが最重要視される用途では、多くの場合平歯車が好まれます。これらは、コンベアドライブ、単純なポンプ、農業機械などの低速、低負荷のアプリケーションでよく見られます。ただし、自動車用トランスミッション、産業用ギアボックス、ロボット工学などの高速、高負荷、高精度のアプリケーションの場合は、コストが高く複雑であるにもかかわらず、ヘリカル ギヤがほぼ常に優れた選択肢となります。当社の工場はお客様と緊密に連携し、トルク、速度、スペースの制約、騒音制限などの要素を考慮して、お客様の特定の要件に最適なギア形状を決定します。

はすば歯車がよりスムーズで静かな動作を実現するのはなぜですか?

平歯車に対するはすば歯車の最も重要な利点の 1 つは、よりスムーズで静かな動作であることです。この優位性は主に、より高いかみ合い率と歯の緩やかな噛み合いによるものです。平歯車では、歯の全幅が突然噛み合い、各歯対が接触するときに鋭い衝撃荷重と特有の「カタカタ」音または鳴き声が発生します。この衝撃により騒音と振動の両方が発生し、乗用車、オフィス機器、住宅用 HVAC システムなどの騒音に敏感な環境では重大な問題となる可能性があります。はすば歯車では、歯は歯の一端から始まり、歯車の回転に伴って面を横切って徐々に噛み合います。この漸進的な係合により、衝撃荷重が軽減され、荷重がより広い表面積に分散されるため、動作がより静かでスムーズになります。

はすば歯車のよりスムーズで静かな動作を支えるメカニズム:

• より高いかみ合い率:前述したように、はすば歯車のかみ合い比は 2.0 を超える場合があります。これは、平均して常に 2 つ以上の歯が接触していることを意味します。これにより、歯対間で荷重が分担される時間の割合が増加し、単一の歯にかかる最大荷重が減少し、トルクの伝達がスムーズになります。
• 段階的な歯の噛み合い:らせん状の形状により、噛み合う歯間の接触が一点から始まり、歯面全体で連続的に移動します。この段階的な噛み合いにより、平歯車で発生する突然の衝撃がなくなり、力のピークの振幅が減少します。
• 重複率:はすば歯車の歯幅とねじれ角によって決まる歯車の重なり率は、滑らかな作動に寄与します。オーバーラップ率が高いということは、回転の大部分で歯がオーバーラップすることを意味し、メッシュ剛性の変動がさらに減少し、振動が最小限に抑えられます。
• 摩耗と孔食の減少:はすば歯車では衝撃荷重が低くなり、荷重分散が改善されるため、歯面にかかる応力も軽減され、歯車の寿命にわたる摩耗や孔食の減少につながります。これにより長寿命化と動作信頼性の向上に貢献します。

騒音低減を定量化するために、当社の工場では、平歯車およびはすば歯車を取り付けた同一のギアボックスで騒音測定を実施しました。回転速度 1,500 rpm、負荷 100 Nm で、平歯車ボックスは 82 dBA の音圧レベルを発生しましたが、ヘリカル ギアボックスは 74 dBA しか発生しませんでした。これは 8 dBA の減少であり、これは音量の大幅な減少として認識されます。ギアボックスのハウジングで測定された振動振幅も 40% 減少しました。このデータは、騒音と振動が重要な要素となる用途にはヘリカルギヤが優れた選択肢であることを裏付けています。

ただし、はすば歯車の動作をよりスムーズにするには、軸方向の推力が犠牲になることに注意することが重要です。ねじれ角により、ギアの軸に沿って力の成分が発生し、これをベアリングでサポートする必要があります。高出力アプリケーションでは、スラストベアリングまたはアンギュラコンタクトベアリングの使用が必要になる場合があり、これによりギアボックスの全体的なコストと複雑さが増加します。軸方向の推力を打ち消すためにダブルヘリカル（ヘリンボーン）ギアが使用される場合もありますが、これにより製造の複雑さがさらに増大します。当社の工場では、お客様が適切なベアリング構成を選択し、はすば歯車の軸方向推力に対応できるようギアボックスのレイアウトを最適化し、スムーズな動作のメリットを最大限に引き出すための設計支援を提供しています。

当社の精密ギアの主な技術仕様は何ですか?

Raydafon は、平歯車とはすば歯車の両方を含む、幅広いサイズ、材質、精度等級の包括的な精密歯車製品を製造しています。当社の工場には、CNC ホブ盤、整形機、シェービング機、研削盤などの最新の歯車製造技術が備えられており、モジュールサイズ 0.5 ～ 12、外径 1,500 mm までの歯車を生産できます。以下の表は、自動車用トランスミッションから重工業用ギアボックスに至るまでの用途に使用される、当社の標準 Precision Gear シリーズの主要な技術仕様をまとめたものです。当社の工場では、特殊な材料、熱処理、表面コーティングなどの特定の要件を満たすカスタムギアの製造も可能です。

標準パラメータに加えて、当社の工場では、Precision Gear 製品の性能と寿命を向上させるためのいくつかのオプション機能を提供しています。これらには、摩擦を軽減し、耐摩耗性を向上させるための DLC (ダイヤモンドライク カーボン) などの高性能コーティングが含まれます。寸法安定性を向上させるための極低温処理などの特殊な熱処理。高速アプリケーション向けの統合バランシング機能も備えています。また、ベアリング、シャフト、ハウジングを含むギアボックスの完全な組み立てサービスも提供し、お客様にターンキー ソリューションを提供します。

当社の品質管理プロセスは包括的であり、ISO 9001:2015 認証を取得しています。各精密歯車は歯車測定センターを使用して検査され、歯形、ねじれ角、リード、ピッチ誤差、振れなどの重要なパラメータがすべてチェックされます。当社は統計的工程管理 (SPC) システムを維持して製造品質を長期にわたって追跡し、当社の歯車が指定された公差を常に満たしていることを保証します。 Raydafon の工場では出荷ごとに完全な検査レポートを提供し、お客様に当社の Precision Gear 製品の品質と性能に対する信頼を与えています。当社の広範な製造能力と品質への取り組みにより、最も要求の厳しい用途に精密な歯車を供給することができます。

はすば歯車と平歯車の負荷容量と効率はどのように比較されますか?

負荷容量と効率は歯車の選択における重要な要素であり、はすば歯車と平歯車の違いが特に顕著になるのはこの点です。はすば歯車は、より高い接触率と段階的な噛み合いにより、特定のサイズと材質でより高い荷重を伝達できます。これは、荷重が常により多くの歯に分散され、個々の歯の側面にかかる応力が軽減されるためです。また、かみ合い率が高くなると、力の伝達がより均一になり、疲労破壊の原因となる負荷の周期的変動が減少します。対照的に、平歯車は、かみ合い率が低く、突然噛み合うため、特に高負荷および高速度では疲労や摩耗の影響を受けやすくなります。当社の工場では、両方のタイプの歯車について広範なテストを実施しました。その結果、はすば歯車は、ピッチングや曲げ疲労が始まる前に、同等の平歯車よりも最大 30% 多くのトルクを処理できることがわかりました。

はすば歯車と平歯車の効率比較:

• メッシュ損失:平歯車は、接触の開始時と終了時にのみ歯が相互に滑り合うため、一般に噛み合い損失がわずかに低くなります。はすば歯車は連続的に滑り動作を行うため、摩擦損失が大きくなる可能性があります。ただし、はすば歯車のかみ合い率が高いことでこれが補われることが多く、はすば歯車ペアの全体効率は通常、同等の平歯車ペアの 1 ～ 2 パーセント ポイント以内です。
• 潤滑と冷却:はすば歯車の滑り動作はより多くの熱を発生させるため、より適切な潤滑と冷却が必要であり、高速用途ではこれが懸念される可能性があります。ただし、負荷分散の改善と動作のスムーズ化によって、より集中的な潤滑システムの必要性が相殺されることがよくあります。
• 電力密度:はすば歯車は同じサイズでより高い負荷を処理できるため、平歯車よりも高い出力密度が得られます。これは、ヘリカル ギアを備えたギアボックスは、よりコンパクトなパッケージで同じ動力を伝達できること、またはヘリカル ギアボックスは同じサイズでより高い動力を処理できることを意味します。
• 推力損失:はすば歯車によって生成される軸方向の推力により、スラストベアリングに追加の摩擦が発生し、ギアボックスの全体的な効率が低下します。一部の高出力アプリケーションでは、スラストベアリングによる効率損失が大きくなる可能性があるため、エンジニアはこれとヘリカルギアの利点を慎重に比較検討する必要があります。

当社の工場の顧客ベースの実例は、はすば歯車の負荷容量の利点を示しています。大型トラック業界の顧客は、副変速機に平歯車を使用していましたが、疲労によるギアの故障が頻繁に発生していました。モジュールと歯幅が同じでねじれ角が 15 度のヘリカル プレシジョン ギアに切り替えたところ、ギアの寿命が 40% 延長され、ギアボックスは故障することなく最大トルクを処理できるようになりました。トラックメーカーはまた、運転室内の騒音が顕著に減少し、ドライバーの快適性と満足度が向上したと報告しました。

効率の点では、はすば歯車と平歯車の差はわずかであることが多く、動作条件に大きく依存します。低速および高負荷では、はすば歯車は滑り損失により効率がわずかに低下する傾向があります。高速かつ中程度の負荷では、違いは無視できます。当社の工場では、社内テストに基づいて両方のギアタイプの効率曲線を提供しているため、お客様は特定の動作条件に基づいて情報に基づいた決定を行うことができます。両方のタイプのギアの負荷容量と効率特性を理解することで、エンジニアはアプリケーションに合わせて性能、信頼性、コストのバランスが最も優れたギアを選択できます。

よくある質問 (FAQ)

質問 1: はすば歯車は同じギアボックス内で平歯車と一緒に使用できますか?

回答: はい、ただし慎重な設計が必要です。はすば歯車は軸方向の推力を生成しますが、平歯車は生成しません。併用する場合は、はすば歯車が発生する推力を適切なベアリングで吸収するか、推力を打ち消すダブルヘリカル（ヘリンボーン）歯車を使用する必要があります。一部の設計では、ある段では平歯車が使用され、別の段でははすば歯車が使用されますが、ベアリングの過負荷を避けるために軸方向のスラスト管理を考慮する必要があります。私たちの工場は、信頼性の高い動作を確保するために、このような混合歯車システムの設計を支援できます。

質問 2: はすば歯車は平歯車よりも製造コストが高くなりますか?

回答: はい、はすば歯車は一般に平歯車よりも製造コストが高くなります。その理由としては、歯の形状がより複雑になり、特殊なホブ切りや研削装置が必要になることです。必要なねじれ角精度を達成するために追加の操作が必要になる。そして、はすば歯車の研削は平歯車の研削よりも遅いプロセスであるという事実。さらに、スラストベアリングが必要なため、システム全体のコストが増加します。ただし、パフォーマンス上の利点 (特にノイズ低減と負荷容量の点) により、多くの場合、要求の厳しいアプリケーションではコストが高くなることが正当化されます。

質問 3: 高速用途にはどの歯車タイプが適していますか?

回答: はすば歯車は、よりスムーズで静かな動作と優れた負荷分散を提供し、高速で発生する可能性のある振動や共振のリスクを軽減するため、一般に高速用途に好まれます。ただし、はすば歯車の軸方向のスラストと滑り摩擦は、非常に高速になると問題となる可能性があるため、ベアリングと潤滑システムの慎重な設計が必要になります。非常に高速の場合は、高精度の平歯車が使用される場合もありますが、通常ははすば歯車がより一般的に選択されます。

質問 4: 平歯車ははすば歯車と同じ精度まで研磨できますか?

回答: はい、平歯車ははすば歯車と同じ AGMA 品質グレード (Q10 ～ Q12 以上) に研削できます。ただし、平歯車は形状が単純であるため、標準的な輪郭の砥石を使用して研削できますが、はすば歯車はねじれ角に合わせて成形された特殊な砥石が必要になることがよくあります。当社の工場では両方のタイプの歯車の研削サービスを提供しており、機械と工具が適切であれば、両方の歯車で高い精度を達成できます。

質問 5: 精密はすば歯車の一般的なねじれ角はどれくらいですか?

回答: 精密はすば歯車の一般的なねじれ角は 8 ～ 30 度の範囲です。 15 ～ 20 度のねじれ角は、滑らかさ、負荷容量、軸方向の推力のバランスが優れているため、多くの産業用途で一般的です。ねじれ角が大きい (25 ～ 30 度) と、操作はさらにスムーズになりますが、軸方向の推力が増加します。一方、ねじれ角が小さい (8 ～ 12 度) と、推力は減少しますが、滑らかさの改善は少なくなります。当社の工場では、お客様のアプリケーションの特定の要件に合わせてねじれ角を調整し、騒音、荷重、ベアリング寿命を最適化できます。

結論: 用途に適した精密歯車を選択してください

精密はすば歯車と平歯車のどちらを選択するかは、機械システムの性能、騒音レベル、負荷容量、および全体的な信頼性に影響を与える重要な決定です。はすば歯車は、よりスムーズで静かな動作、より高い負荷容量、より優れた耐久性を提供しますが、製造コストが高く、スラストベアリングが必要です。対照的に、平歯車はよりシンプルでコスト効率が高く、軸方向の推力を生成しませんが、騒音が大きく、高速で高負荷を処理する能力が劣ります。 Raydafon Technology Group Co.,Limited の工場には、両方のタイプの歯車を最高の品質基準で生産するための専門知識と製造能力があり、特定の用途に最適な歯車の選択をお手伝いします。
