なぜ油圧リフトシリンダーがリフティング装置のバックボーンなのでしょうか?

建設現場では、巨大な油圧クレーンが 20 トンの鉄骨梁を高層ビルの最上部まで持ち上げます。倉庫では、フォークリフトが商品のパレットを 3 番目のラック レベルまで持ち上げます。造船所では、メンテナンスのためにシンクロリ​​フト システムが船舶全体を上昇させます。これらの一見異なる動作には、1 つの共通要素があります。それは、すべて流体力を直線運動に変換する油圧リフト シリンダに依存しているということです。の油圧リフトシリンダー単なるコンポーネントではありません。これは、油圧を、荷物を持ち上げたり、下げたり、位置決めしたりするために必要な制御された力に変換する機械的な筋肉です。これがなければ、私たちが知っているような最新の昇降装置は存在しなかったでしょう。

では、なぜ油圧リフトシリンダーが昇降装置のバックボーンとみなされるのでしょうか?その答えは、力密度、精度制御、信頼性の独自の組み合わせにあります。油圧シリンダは、比較的小さなパッケージから巨大な力を生成でき、同じサイズで電動アクチュエータや空気圧システムが達成できる力をはるかに超えています。ミリ単位の精度で制御できるため、スムーズな加減速が可能です。また、北極の寒さから砂漠の暑さ、腐食性の海洋大気から爆発性の工業地帯に至るまで、最も要求の厳しい環境に耐えるように設計できます。この記事では、油圧リフト シリンダを昇降装置に不可欠なものにする工学原理、技術仕様、およびアプリケーション要件を検討します。でレイダフォンテクノロジーグループ株式会社、当社の工場は 20 年以上にわたって油圧リフト シリンダーを製造しており、お客様が求める性能と信頼性を提供するために設計を改良してきました。

目次

• 1. 油圧リフトシリンダーとは何ですか?またどのように力を生成するのですか?
• 2. なぜ力密度が吊り上げ装置の設計の決定要因となるのですか?
• 3. 精密制御は安全で効率的な吊り上げをどのように定義しますか?
• 4. 当社の油圧リフトシリンダーの主な技術仕様は何ですか?
• 5. アプリケーションエンジニアリングはシリンダーの選択をどのように決定しますか?
• 6. よくある質問（FAQ）
• 7. 結論

1. 油圧リフトシリンダーとは何ですか?またどのように力を生成するのですか?

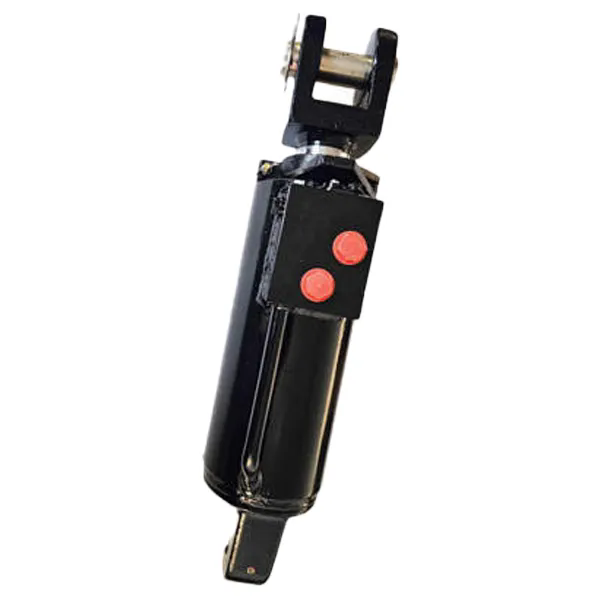

油圧リフト シリンダは、油圧を直線的な力と動きに変換する機械式アクチュエータです。これは、円筒形のバレル、ピストン、ピストンロッド、およびシール要素で構成されています。作動油は圧力下でシリンダーにポンプで送り込まれ、ピストンを押してロッドを伸ばします。流体が放出されると、ロッドは荷重の重みまたはリターンスプリングによって後退します。シリンダが発生する力は、油圧とピストンの有効断面積によって決まります。関係は、F = P × A の式で表されます。F は力、P は圧力、A はピストン面積です。この単純な関係は、すべての油圧リフティング システムの基礎です。

この公式の実際的な意味を理解するために、ピストン直径 100mm の油圧リフト シリンダーを考えてみましょう。有効面積は約7,854mm²です。 200 bar (20 N/mm²) の作動圧力で、シリンダーは 157,080 N、つまり約 16 トンの力を生成します。この力は、持ち上げることができる荷重のほんの一部の重さのシリンダーによって生成されます。この異常な力密度が、吊り上げ用途に油圧システムが好まれる主な理由です。他のリニア アクチュエータ テクノロジ (電気、空気圧、機械) では、油圧リフト シリンダの力とサイズの比に匹敵するものはありません。

油圧リフト シリンダーの構造は、これらの力を生成するために必要な巨大な内圧に耐えるように設計されています。バレルは通常、正確な内径と表面仕上げに研磨されたシームレス鋼管で作られています。ピストンロッドは高強度鋼で作られており、多くの場合、腐食や摩耗に耐えるためにクロムメッキが施されています。シールは、油圧作動油との適合性と高温に対する耐性を考慮して選択されたポリウレタンまたはニトリルゴムで作られています。エンドキャップはバレルにネジ止めまたは溶接されており、作動油用のポートが付いています。 Raydafon の工場では、バレル直径 40mm ～ 500mm の油圧リフト シリンダーを製造しており、5 トンから 500 トンを超える力を生成できます。以下の表は、主要なコンポーネントとその機能をまとめたものです。

材料の選択と製造プロセスの精度によって、油圧リフト シリンダーの性能と耐久性が決まります。バレルの研磨が不十分なシリンダーは内部で漏れが発生し、効率が低下し、熱が発生します。ロッドのクロムメッキが不十分なシリンダは腐食してシールを損傷し、外部漏れの原因となります。当社の工場では、油圧リフトシリンダーが耐用年数全体にわたって信頼性の高い性能を発揮できるよう、厳格な公差を遵守し、高品質の材料のみを使用しています。

2. なぜ力密度が吊り上げ装置の設計の決定要因となるのですか?

力密度は、デバイスが自身の重量または体積の単位当たりに生成できる力の量です。これは昇降装置の設計において最も重要な要素です。クレーンが重すぎると、まずクレーン自体を持ち上げる必要があるため、意図した荷物を持ち上げることができません。かさばりすぎるフォークリフトは、狭い倉庫の通路では操作できません。大きすぎる油圧リフト システムを装置に組み込むことはできません。油圧リフト シリンダは、リニア アクチュエータ テクノロジの中で最も高い力密度を提供し、重量物を持ち上げるアプリケーションにとっては唯一の実用的な選択肢となっています。

油圧力密度の利点を理解するには、油圧リフト シリンダと電動リニア アクチュエータを比較してください。ストローク 100 mm、力定格 10 kN (1 トン) の一般的な電動アクチュエータの重量は約 15 ～ 20 kg です。同じストロークと力定格の油圧リフト シリンダの重量は約 5 ～ 8 kg です。油圧シリンダーは同じ力でも 2 ～ 3 倍軽量です。必要な力が 100 kN (10 トン) に増加すると、電動アクチュエータは実用的ではないほど大きく重くなりますが、油圧シリンダはコンパクトなままです。これが、電動アクチュエータが軽負荷の用途に限定され、油圧シリンダが重量物を持ち上げる用途に多く使用される理由です。

油圧リフトシリンダーの力密度は、動作圧力を高めることでさらに高めることができます。最新の油圧システムは最大 350 bar の圧力で動作し、一部の特殊なシステムは 700 bar で動作します。 700 bar で、100 mm ピストンを備えたシリンダーは 550 kN (55 トン) の力を生成しますが、シリンダー自体の重量は 50 kg 未満です。この驚異的な力密度により、スペースに制約のある環境でも輸送および操作できる、コンパクトで強力な吊り上げ装置の設計が可能になります。以下の表は、さまざまなアクチュエータ技術の力密度を比較したものです。

レイダフォンテクノロジーグループ株式会社 では、安全性や耐久性を損なうことなく力密度を最大化するように油圧リフト シリンダーを設計しています。当社では、高張力鋼と高度なシーリング技術を使用して、シリンダーが最大 700 bar の圧力で動作できることを保証しています。当社の工場では、力、サイズ、重量の最適なバランスが必要な用途向けのカスタム設計も提供しています。油圧リフト シリンダーの力密度は、油圧リフト シリンダーが昇降装置のバックボーンである理由です。

3. 精密制御は安全で効率的な吊り上げをどのように定義しますか?

力を生成するということは、まだ半分にすぎません。油圧リフト シリンダーは、その力を正確に制御する必要もあります。昇降装置では、制御されていない動きが致命的な結果をもたらす可能性があります。クレーンが荷物を急激に下ろすと、荷物が揺れ、作業者や構造物に当たる可能性があります。フォークリフトはフォークを急激に上げすぎると荷物が不安定になり、荷物が落下する可能性があります。リフトプラットフォームが適切な高さで停止しないと、人が怪我をする可能性があります。したがって、油圧リフト シリンダーの精度制御は、力を生成する能力と同じくらい重要です。

油圧リフトシリンダの精密制御は、油圧回路設計、バルブ技術、シリンダ設計の組み合わせによって実現されます。油圧回路は、シリンダーに出入りする流体の流れを制御します。比例バルブとサーボバルブにより、シリンダー速度を滑らかに無限に可変制御できます。ストロークエンドのクッションを含むシリンダ設計により、シリンダが限界に達したときの衝撃荷重を防止します。ロッド表面仕上げとシール設計によりスティックスリップを最小限に抑え、極低速でもスムーズな動作を保証します。以下の表は、油圧リフト シリンダーの精度制御の重要な要素の概要を示しています。

油圧リフト シリンダーの精度制御は、高所作業プラットフォームなどの用途において特に重要です。このようなアプリケーションでは、プラットフォームを希望の高さに正確に配置し、ずれることなくそこに保持する必要があります。また、バランスの取れていない大きな荷物を持ち上げるために、複数のシリンダーが完全に調和して移動する必要がある同期昇降システムでも重要です。 Raydafon の工場では、精密機械加工コンポーネントと高度なシーリング システムを備えた油圧リフト シリンダーを設計し、これらのアプリケーションが要求する制御性能を提供します。また、当社はお客様と緊密に連携して、特定の昇降装置に合わせて油圧回路とバルブの選択を最適化します。

4. 当社の油圧リフトシリンダーの主な技術仕様は何ですか?

油圧リフト シリンダーの性能は、一連の主要な技術仕様によって定義されます。これらの仕様により、エンジニアは用途に適したシリンダーを選択し、その性能を予測することができます。最も重要な仕様は、ボア径、ロッド径、ストローク長さ、使用圧力、取付形式です。これらのパラメーターは、シリンダーの力、速度、エンベロープを決定します。 Raydafon Technology Group Co.,Limited では、幅広い仕様の油圧リフト シリンダーを製造しており、特定のアプリケーション要件を満たすために任意のパラメーターをカスタマイズできます。

以下の表は、当社の油圧リフト シリンダ製品ラインの標準仕様の概要を示しています。

これらの標準仕様に加えて、当社の工場では油圧リフト シリンダー用のさまざまなオプションとアクセサリを提供しています。これらには、統合された負荷保持バルブ、位置センサー、ロッドエンドベアリングが含まれます。また、海洋や沖合用途などの極限環境向けのカスタム コーティングや材料も提供しています。当社が製造するすべての油圧リフト シリンダーは、その性能と完全性を検証するためにテストされています。静圧試験、動サイクル試験、リーク試験を実施し、シリンダが要求規格を満たしていることを確認します。品質と精度に対する当社の取り組みにより、当社の油圧リフト シリンダは世界中の昇降装置のバックボーンとなっています。

5. アプリケーションエンジニアリングはシリンダーの選択をどのように決定しますか?

特定のリフティング用途に適した油圧リフト シリンダーを選択することは、単に最大または最も強力なモデルを選択するだけの問題ではありません。負荷、動作プロファイル、環境、利用可能なスペースなど、アプリケーションの要件を注意深く分析する必要があります。選択プロセスには、一連の工学計算と設計上の決定が含まれます。考慮する必要がある主な要素は次のとおりです。

負荷分析:最初のステップは、シリンダーが持ち上げる必要がある最大荷重を決定することです。これには、ペイロードの重量、吊り上げ構造物の重量、加速度や衝撃によって生じる動的力が含まれます。次に、不確実性と過負荷状態を考慮して安全係数が適用されます。必要な力によってボア径と作動圧力が決まります。

モーションプロファイル:動作プロファイルは、荷重がどのように移動する必要があるかを定義します。速く動かす必要があるのか​​、それともゆっくり動かす必要があるのか​​?正確な位置で停止する必要がありますか?荷重がかかってもその位置を維持する必要がありますか?これらの質問に対する答えによって、必要な流量、バルブのタイプ、および負荷保持装置の必要性が決まります。

環境条件:シリンダーが動作する環境は、材料とシールの選択に影響します。腐食環境で作動するシリンダーには、ステンレス鋼または特殊なコーティングが必要です。極端な温度で動作するシリンダーには、特別なシールと液体が必要です。粉塵の多い環境でシリンダを作動させるには、ワイパーと保護ブーツが必要です。

スペースの制約:利用可能なスペースによって、取り付けタイプとシリンダー全体の寸法が決まります。用途によってはコンパクトでストロークの短いシリンダが必要となります。また、大口径のロングストロークシリンダが必要となる場合もあります。取付タイプはシリンダが取り付けられる構造に適合する必要があります。

以下の表は、油圧リフト シリンダの主な選択基準をまとめたものです。

Raydafon のエンジニアリング チームは、お客様と緊密に連携して、お客様の用途に最適な油圧リフト シリンダーを選択します。力の計算、動作解析、材料の選択など、きめ細かい技術サポートを提供します。当社の工場では、非標準のソリューションを必要とするアプリケーション向けのカスタム設計も提供しています。当社のエンジニアリング専門知識と製造能力を組み合わせることで、当社が提供するすべての油圧リフト シリンダーが、動力を供給するリフト装置の特定のニーズを満たしていることを保証します。

6. よくある質問（FAQ）

質問 1: 油圧リフト シリンダーの一般的な寿命はどれくらいですか?

回答: 油圧リフト シリンダの寿命は、動作条件とメンテナンスによって異なります。通常の条件下では、適切なメンテナンスを行えば、高品質の油圧リフト シリンダーは 10 ～ 15 年以上使用できます。主な摩耗項目はシールであり、定期的なオーバーホール時に交換できます。 Raydafon Technology Group Co.,Limited では、シリンダーを最低 100 万サイクルに耐えるよう設計しており、お客様がシリンダーの耐用年数を最大限に延ばせるようメンテナンス ガイドラインを提供しています。

質問 2: 油圧リフト シリンダーを交換または修理する必要があるかどうかは、どうすればわかりますか?

回答: 油圧リフト シリンダに注意が必要な兆候には、外部漏れ、持ち上げ力の損失、動作中の異常な騒音、負荷時のドリフトなどがあります。多くの場合、シリンダーはシールを交換することで修理できます。バレルまたはロッドが損傷した場合は、シリンダーを交換する必要がある場合があります。当社の工場では、油圧リフト シリンダーの修理およびオーバーホール サービスを提供しており、修理と交換のどちらがよりコスト効率の高い選択肢であるかについてアドバイスすることができます。

質問 3: 単動油圧リフト シリンダと複動油圧リフト シリンダの違いは何ですか?

回答: 単動油圧リフト シリンダは、油圧を使用してロッドを伸ばし、重力またはリターン スプリングを利用してロッドを縮めます。複動シリンダは油圧を利用してロッドの伸縮を行います。単動シリンダは、よりシンプルで安価であり、負荷によってシリンダが収縮する可能性がある用途に使用されます。複動シリンダは、制御された収縮が必要な場合、または負荷によってシリンダを収縮させるのに十分な力が得られない用途に使用されます。

質問 4: 油圧リフトシリンダーは垂直位置で使用できますか?

回答: はい、油圧リフト シリンダーは、垂直、水平、傾斜など、どのような向きでも使用できます。ベアリングとシールの配置を含むシリンダーの設計は、方向に合わせて調整されます。垂直用途では、油圧回路と荷重保持装置の設計においてロッドと荷重の重量を考慮する必要があります。当社のエンジニアリング チームは、垂直用途向けの具体的な推奨事項を提供できます。

質問 5: 油圧リフト シリンダーにはどのようなメンテナンスが必要ですか?

回答: 油圧リフト シリンダーのメンテナンス要件には、漏れの定期検査、作動油のレベルと状態の確認、推奨間隔でのシールの交換が含まれます。ロッドは清潔に保ち、破片がないようにしてください。作動油は定期的にろ過し、テストする必要があります。当社の工場では、各油圧リフトシリンダーに詳細なメンテナンスマニュアルを提供しており、お客様にメンテナンストレーニングを提供しています。

7. 結論

油圧リフト シリンダーは、他の技術では真似できない力密度、正確な制御、信頼性を提供するため、リフティング装置のバックボーンです。最大の建設用クレーンから最小のシザーリフトまで、油圧リフト シリンダーは、油圧力を制御された動作に変換して荷物を持ち上げ、位置決めし、保持するコンポーネントです。コンパクトなパッケージから巨大な力を生成し、その力をミリメートルの精度で制御し、最も要求の厳しい環境でも確実に動作するその能力は、現代の産業において不可欠なものとなっています。

レイダフォンテクノロジーグループ株式会社 の工場では、20 年以上にわたって油圧リフト シリンダーを製造してきました。当社には、最も厳しい要件を満たすシリンダーを提供するエンジニアリングの専門知識、製造能力、品質システムがあります。新しい昇降システムを設計する場合でも、既存の昇降システムを保守する場合でも、お客様の具体的なニーズについてご相談ください。当社のチームは、お客様の用途に最適な油圧リフト シリンダーの選択をお手伝いいたします。

レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください油圧リフト シリンダーの要件について話し合い、当社のシリンダーがどのようにリフト装置に動力を供給できるかを確認してください。
