PTOシャフトの実用的な原則は何ですか？

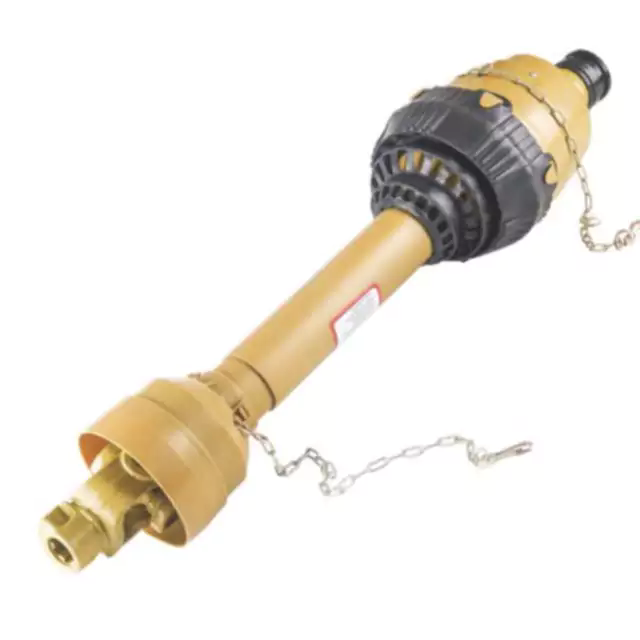

PTOシャフト、または電源テイクオフシャフトは、この機能を達成するために電力の一部を出力するように設計された農業用具をサポートする作業メカニズムを駆動するために使用されるデバイスです。 PTOは、トラクターの前面または背面にある柔軟な設置デバイスであり、エンジン電力をさまざまな農業ツールに送信してフィールドワークを実行できるようにします。 PTOの設置位置は柔軟であり、トラクターの前面または背面に配置できます。ユニバーサルジョイントドライブシャフトを介して、エンジンパワーの一部またはすべてを回転させて、回転耕うん、エア吸引シーダー、パワー駆動型のハロー、パディフィールドアジテーター、植物保護装置などの農業ツールに送信でき、これらのマシンをサポートしてフィールドワークを実行します。出力に関しては、PTOには標準速度タイプと同期タイプの2つの主要な作業原則があります。

標準速度タイプPTOシャフト

標準速度PTOシャフトの回転速度は安定したままであり、その電力がエンジンによって直接送信されるため、トラクターのギアボックスの位置の変化の影響を受けません。 PTOシャフトは、メインクラッチをトラクタートランスミッションシステムと共有し、エンゲージメントスリーブを介して電力を送信しますが、この設計により頻繁に操作が面倒になり、エンジンの過負荷につながる可能性があります。半独立したタイプは、デュアルアクションクラッチの二次クラッチを介して電力を伝達し、トラクターが静止しているときに農業用実装コンポーネントが回転を続けることができ、開始荷重を減らしますが、運転中に正確に制御することはできません。独立したタイプは、デュアルクラッチを利用して、トラクターの駆動状態から電力出力を独立させ、農業用具の容易な運用を可能にし、さまざまな運用ニーズを満たしています。

同期PTOシャフト

農業ツールの特定の作業コンポーネントについては、回転速度をトラクター速度の変化と同期的に調整する必要があります。たとえば、播種器の播種成分は、均一な播種を確保するために、トラクター速度に比例した速度で種子を排出する必要があります。同期された出力は、トラクター速度と同期することにより、特定の条件下でシーダーなどの農業機械の通常の動作を保証し、逆の際にエンゲージメント状態に特に注意を払って保証します。これを実現するには、出力シャフトの電力を、ギアボックスの2番目のシャフトの背面から描画し、トラクタードライブホイールと同期する必要があります。出力シャフトカプラーに一対のギアを追加することにより、さまざまな駆動速度で同期出力を達成できます。ただし、反転すると、出力シャフトが逆に回転し、農業ツールの作業コンポーネントもそれに応じて回転することに注意してください。したがって、反転前にカプラーをニュートラルな位置に配置する必要があります。

一部のトラクターにはこれらの出力モードの両方があることに言及する価値があります。同期出力モードでは、出力シャフトはトラクターが動いているときにのみ回転し、一定の速度比を維持します。対照的に、独立した出力モードは、トラクターの駆動状態とは無関係です。エンジンが発火し、出力シャフトに結合される限り、出力シャフトは回転し始め、その速度はエンジン速度によってのみ変化します。
