ナイロン平歯車

Raydafon は、中国の寧波にある自社工場で PA66、POM、UHMWPE、ABS、PTFE、PPS、PEEK のカスタム ナイロン平歯車を製造しています。モジュールは M1 から M12 以降で動作し、精度等級は DIN6 から DIN9 まであり、ISO、DIN、ANSI、JIS、BS、または独自の図面に従って製造されます。繊維強化 PA66 は、標準的なナイロンよりも約 60% 長い摩耗寿命を実現し、ギアは自己潤滑性を備えているため、給油点がなく、より静かな動作で、重量は金属の数分の一です。プロトタイプは、ツールを投入する前に機械加工してから、量産用の成形に移すことができます。サンプルリードタイムは20営業日、バルク25日、T/TまたはL/Cによる支払い、サンプル価格はサイズと材質に応じてUSD 2からUSD 100です。一般的な用途には、自動制御機械、半導体ハンドリング、医療機器、ソーラートラッカー、工作機械、駐車システムなどがあります。図面またはサンプルを見積のために24時間以内に送信してください。

ナイロン平歯車 — カスタム成形および機械加工、M1 ~ M12

Raydafon は、静かな動作と潤滑を必要としないドライブ向けに、PA、POM、UHMWPE、ABS、PTFE、PPS、PEEK のナイロン平歯車を製造しています。 M1 から M12 (およびそれ以降) までのモジュール、DIN6 ~ DIN9 までの精度、ISO、DIN、ANSI、JIS および BS までの規格に準拠し、図面に基づいて作成されるか、サンプルからリバースエンジニアリングされます。

モジュール範囲
M1 – M12+
材料
PA / POM / PEEK …
精密級
DIN6~DIN9
サンプルのリードタイム
20営業日
バルクリードタイム
25日
支払い条件
T/T、L/C

カスタムナイロン平歯車 — 中国のメーカーおよびサプライヤー

Raydafon は、カタログ部品ではなく特定の歯数、ボア、ハブ、または材料を必要とする OEM 向けに、中国の寧波にある自社のワークショップでナイロン平歯車を注文に応じて製造しています。寸法の図面またはサンプルギアをお送りいただければ、お客様の負荷、速度、環境に適したポリマーグレードで、それに合わせて切断または成形します。当社は成形と機械加工の両方を扱うため、同じプロジェクトを機械加工されたプロトタイプから開始し、形状が固定されたら成形生産部品に移行することができます。これにより、最初のサンプルから工具のリスクが排除されます。

典型的な購入者は、自動組立および制御機械、半導体処理装置、医療機器、工作機械、駐車システムおよび輸送機器の製造業者であり、自動潤滑装置により注油ポイントがメンテナンス スケジュールから削除されます。平歯車単体ではなくプラスチック歯車ファミリーが必要な場合は、完全な歯車を参照してください。プラスチックギア範囲;義務がポリマー、金属を超える場合平歯車同じ工場のラインがカバーします。

仕様と利用可能なオプション

M1 – M12+モデル範囲 (M4、M5、M8、およびご要望に応じてそれ以上)
DIN6~DIN9精密級
+60%繊維強化 PA66 と標準ナイロンの摩耗寿命

完全な仕様シート。モバイル デバイスでテーブルを横にスクロールして、すべての行を読み取ります。

アイテム 仕様
型番 M1、M1.5、M2、M2.5、M3、M4、M5、M8、M12など
材料 PA(ナイロン)、POM、UHMWPE、ABS、PTFE、PPS、PEEK。繊維強化 PA66 およびその他のガラス充填グレードをご用意しています。
標準 ISO、DIN、ANSI、JIS、BSおよび規格外/図面へ
精密級 DIN6、DIN7、DIN8、DIN9
製造工程 ボリュームを出すために射出成形。プロトタイプ、小ロット、ツールが適切ではないサイズ向けにポリマー素材から CNC 加工
許容範囲 見積段階で機能ごと、プロセスごとに確認。達成可能な公差は、モジュール、壁の厚さ、材質、および部品が成形か機械加工かによって異なります。
表面仕上げ 成型したまま、タンブル、蒸気研磨、またはサンドブラスト。機械加工された部品は図面に仕上げることができます
追加の操作 ボア、キー溝、ハブ、止めねじ穴、金属インサート、ハブブローチ加工、シャフトとの組立
パッキング 大量の場合や重い部品の場合は、ビニール袋 + カートン、または木製ケース
支払い条件 T/T、L/C
生産リードタイム サンプルの場合は 20 営業日、大量注文の場合は 25 日
サンプル サンプル価格範囲はサイズと素材に応じて 2 ~ 100 ドルです。顧客が支払ったサンプル速達運賃
応用 自動制御機械、半導体産業、一般産業機械、医療機器、太陽光発電機器、工作機械、パーキングシステム、高速鉄道・航空輸送機器など

ご注意ください:硬化、フライス加工、研削、陽極酸化、亜鉛メッキはメタルギアのプロセスであり、ポリマーギアには適用されません。図面にこれらの処理が指定されている場合、当社はそれにフラグを立て、見積もりの​​前に同等のポリマー (ガラス充填グレード、成形仕上げ、または機械加工されたプラスチック部品) を提案します。

ギアに適したポリマーの選択

最も一般的な

PA/ナイロン66

丈夫で衝撃に強く、自然に自己潤滑性があります。繊維強化 PA66 は、標準的なナイロンよりも約 60% 長い摩耗寿命を実現し、組立ラインや家電製品のドライブのデフォルトとなっています。湿気を吸収するため、湿気の多い環境では若干の寸法変化が発生します。

POM

湿度下ではナイロンよりも硬く寸法安定性が高く、摩擦が少なく、優れた機械加工性を備えています。中心距離とバックラッシュを予測可能にしておく必要があり、ギアが成形ではなく機械加工される場合には、より良い選択です。

ピーク/PPS

半導体ツール、滅菌サイクル、溶剤や熱水が使用されるドライブなど、高温または化学的に攻撃的なサービス向けの高温高強度エンジニアリングポリマー。材料費が高くなるため、関税が必要な場合にのみ指定してください。

UHMWPE / PTFE / ABS

UHMWPE と PTFE は非常に低い摩擦と滑り接触を実現します。耐荷重よりもコストと外観が重要なABS。負荷、速度、環境を考慮した上でグレードを推奨させていただきます。

製品詳細

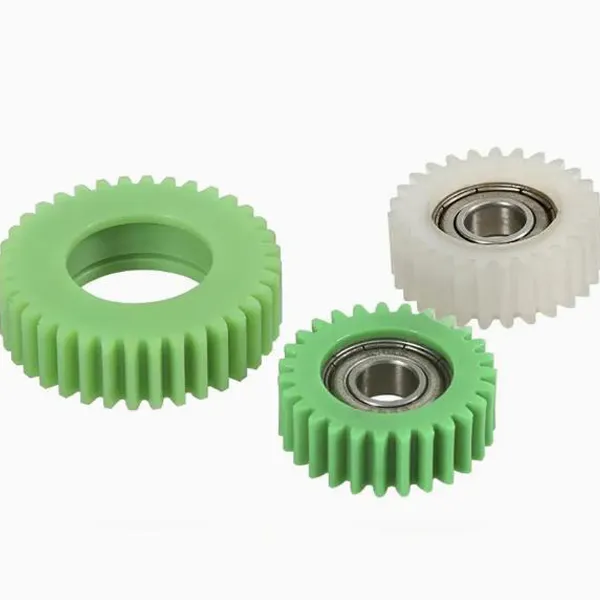

当社のナイロン平歯車製造の写真 - 完成した歯車、歯の形状、穴の詳細。

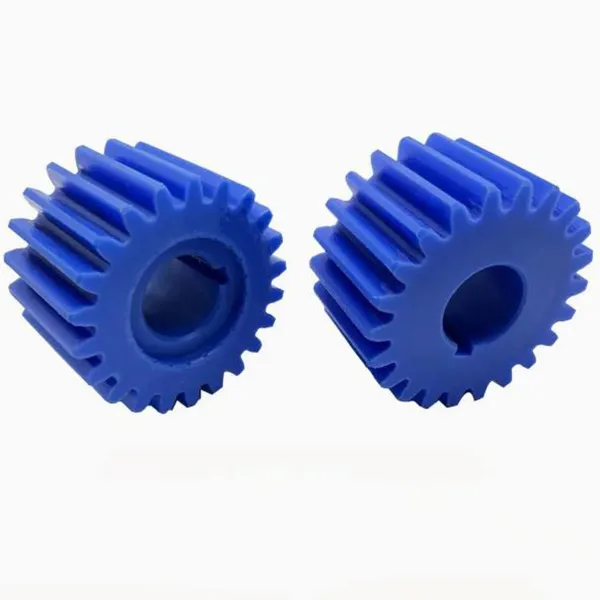

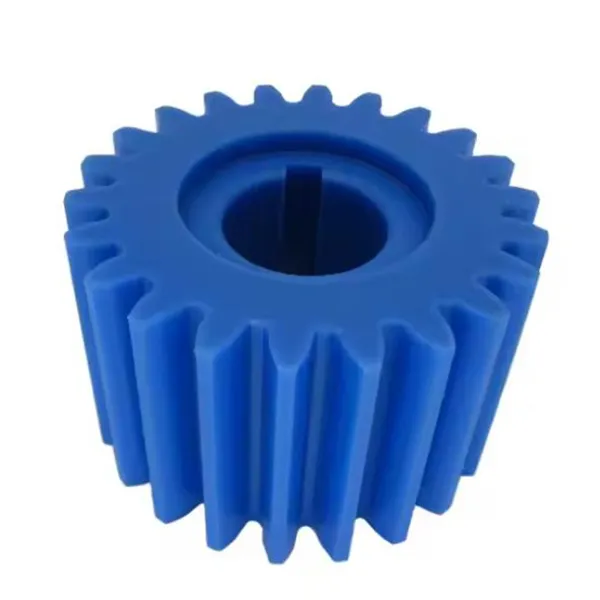

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
ナイロン平歯車 - 歯の形状、ハブ、ボアの詳細。

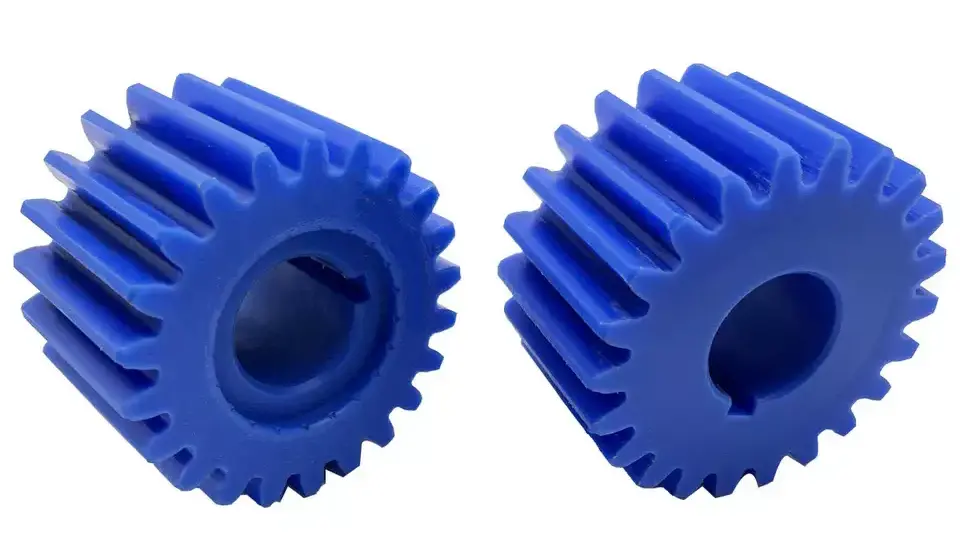

Custom nylon spur gear with precision bore produced to customer drawing
カスタムナイロン平歯車を機械加工し、絞り加工を施してあります。
Nylon spur gear set assembled and inspected before packing
ギアセットは梱包前に検査および組み立てられます。
Nylon spur gears in different modules and materials ready for shipment
同じ顧客向けに異なるモジュールとポリマーグレードが製造されました。
Nylon spur gear dimensional inspection before dispatch
発送前に寸法検査を行います。

主な利点

  • 自己潤滑式で給油ポイントなし維持するための潤滑膜が不要なため、ギアの設計からオイル チャンバー、シール、および定期的な保守作業が不要になります。プリンター、ディスペンサー、オフィス機器は、乾いた金属ギアのペアが発生する抵抗や騒音を発生させることなく、数か月間毎日使用しても動作します。
  • 素材と形状により静粛性を向上ポリマーは鋼のように鳴り響くのではなく振動を減衰し、繊維強化グレードは歯の形状を十分に保持してバッチ全体でメッシュを静かに保ちます。ワークショップやオフィス機器では、金属ギアから切り替えた後、騒音が明らかに低下しました。
  • 通常のプラスチックを超える摩耗寿命繊維強化 PA66 は、標準的なナイロンよりも約 60% 長い摩耗寿命を実現するため、これまで交換が必要だった歯車が、組立ラインでの長時間の高周波負荷を無視できる歯面損失で稼働できるようになります。
  • 耐食性と耐薬品性ナイロンは錆びず、湿気、弱酸性、弱アルカリ性の環境に加え、多くの洗浄剤にも耐えます。そのため、メッキ金属ギアが破損してしまう可能性がある洗い場や屋外機器に適しています。
  • 金属の何分の1かの重量質量が低いと被駆動部品の慣性が低減されます。これは、ハンドヘルド デバイス、ドローン、軽量アクチュエーター、および 1 グラム単位がバッテリー寿命や取り扱いに影響を与えるあらゆる機構にとって重要です。
  • 一つ屋根の下でプロトタイプから生産まで機械加工されたプロトタイプを使用すると、ツーリングに着手する前に形状を検証でき、その後、同じワークショップで部品を量産成形に移すことができます。一貫して 1 つのサプライヤー、1 つの公差基準、および 1 つの検査基準を維持します。
  • 柔軟な素材と規格7 つのポリマー ファミリと 5 つのギア規格 (ISO、DIN、ANSI、JIS、BS) により、サプライヤーがたまたま在庫している 1 つのグレードではなく、アプリケーションが実際に必要とするグレードで同じ図面を作成できることを意味します。
  • 工場直販の量に応じた価格設定成形、機械加工、検査、梱包はすべて社内で行われるため、生産との間に取引マージンはなく、数量が増加するにつれて単価は予想通り下がります。

ナイロン平歯車と金属平歯車: プラスチックが正しい選択の場合

ナイロン製の平歯車はスチール製の平歯車に代わる弱いものではありません。これは設計上の異なる決定によるものです。負荷が中程度で、騒音が問題になるほど速度が高く、潤滑に費用がかかるかメンテナンスが不可能な場合には、プラスチックが有利です。トルクが高い場合、温度がポリマーの限界を超えて維持される場合、または歯を変形させる可能性のある継続的な衝撃が伴う場合には、トルクが失われます。

ナイロンを選ぶ静かな運転、無潤滑、軽量、耐食性、中荷重
金属を選択してください大型モジュールでの高トルク、高温、激しい衝撃、厳しい耐性
両方を選択してくださいスチール製ピニオンと噛み合うプラスチック製ギア - 静かで摩耗の少ない一般的な組み合わせ

実際には、最も耐久性のある構成は、多くの場合、スチールまたは真鍮のピニオンに対してナイロン ギアを回転させることです。ポリマーが金属よりも優先的に摩耗し、メッシュは静かなままで、金属部分がより高い応力に耐えます。プラスチックと金属では膨張率が異なるため、相手歯車の材質をお知らせいただければ、バックラッシや中心距離の許容値についてアドバイスさせていただきます。

アプリケーション

  • 自動制御装置アセンブリおよびインデックス作成ドライブ
  • 半導体産業ハンドリングおよび位置決め機構
  • 一般産業機械コンベアと減光ステージ
  • 医療機器クリーンな無潤滑ドライブ
  • 太陽エネルギー設備トラッカーとアクチュエーターのギアリング
  • 工作機械送り・調整機構
  • 駐車システムバリアおよびゲートドライブ
  • 高速鉄道および航空機器内部および補助機構

お客様の声

デビッドPowerTech Machinery、オーストラリア — 組立ラインのトランスミッション部品

組立ラインでのトランスミッション部品の交換は試行錯誤の連続でした。他のサプライヤーの以前のギアは、音がうるさかったり、すぐに摩耗したりしていました。これらのナイロン製平歯車を試用注文したところ、違いはすぐに現れました。作業場は著しく静かになり、2 か月以上集中的に運転した後でも、歯の表面はほとんど磨耗しませんでした。製品以上に際立った点は、そのプロセスでした。私たちの重要な質問には詳細に答えられ、検査報告書が荷物に同梱され、大雨で配達が危ぶまれたときは運送業者に連絡し、ギアが無傷で届くように再手配してくれました。

マイケル設備更新プロジェクト

機器をアップグレードするとき、多くのギアサプライヤーを比較し、Raydafon を選択しました。完成した歯車は図面と正確に一致し、きれいな歯形でバリがなく、一度設置すると、機械は目に見えて少ない振動で安定して動作しました。ナイロンなので耐久性があるのか​​不安がありましたが、1ヶ月以上集中的に使用しても全く変形はありません。遅い問い合わせにもすぐに対応していただいたので、安心して依頼することができました。

リサスタジオ機材、小さな機構

私はスタジオの小型機材に適合する機材が必要で、長い間オンラインでオプションを比較していました。他のブランドよりも価格が安かったので少し不安でしたが、届いたパーツは表面が滑らかで、バリもなく、歯の形も規則的で、取り付けも問題なくできました。使用中、装置のノイズは明らかに減少し、摩耗や妨害もなく 10 日間以上連続して動作しました。

購入者向けのよくある質問

  • 私の図面またはサンプルからナイロン平歯車を作成できますか?はい。モジュール、歯数、ボア、歯幅、材質グレードを記載した寸法図またはサンプル歯車をお送りください。部品が成形または機械加工に適しているかどうかを確認し、必要に応じて両方を見積もり、ツールを投入する前に機械加工されたプロトタイプを作成することができます。
  • PA、POM、PEEK のどの素材を選択すればよいですか?PA (ナイロン 66) は汎用的な選択肢であり、繊維強化された PA66 は標準のナイロンよりも約 60% 長い摩耗寿命をもたらします。 POM は、耐衝撃性よりも寸法安定性とバックラッシュ制御が重要な用途に適しています。 PEEK または PPS は、高温または化学的に攻撃的な用途に適しています。負荷、速度、環境を教えていただければ、お勧めします。
  • プラスチックギアではどの程度の公差を保持できますか?それは、機能、モジュール、壁の厚さ、材質、および部品が成形品か機械加工かによって異なります。機械加工部品は成形品よりも厳しい公差を保持します。アセンブリに必要な中心距離とバックラッシを明記してください。お見積り前に達成可能かどうかを確認させていただきます。
  • ギアには潤滑が必要ですか?通常の勤務ではいいえ。ナイロンとPOMは自己潤滑性があります。高速または高負荷の連続運転の場合、少量の互換グリースを使用すると寿命を延ばすことができます。お客様の業務にメリットがある場合は、お見積りの段階でその旨をお伝えいたします。
  • サンプル、リードタイム、支払い条件は何ですか?サンプルの価格はサイズと材質に応じて 2 米ドルから 100 米ドルで、特急運賃はお客様のご負担となります。サンプルのリードタイムは 20 営業日、バルク生産は 25 日です。支払い条件はT / TまたはL / Cで、梱包はビニール袋とカートン、または大量の場合は木製ケースです。
  • ナイロンギアだけでなく、適合するピニオンも供給してもらえますか?はい。メッシュの両方の半分を 1 つのワークショップから供給するということは、バックラッシュ、中心距離、歯の形状が現場で調整されるのではなく、設計段階で一致することを意味します。ペアの図面、または必要な荷重と比率をお送りください。両方の部品をお見積りします。

関連製品と詳細情報

ナイロン平歯車の見積もりを依頼する

モジュール、歯数、ボア、歯幅、材料グレードおよび数量、または図面またはサンプル部品を送信してください。成形または機械加工による生産、許容範囲、価格を確認し、24 時間以内に返信します。

今すぐ問い合わせを送信

※摩耗寿命、公差、リードタイムの​​数値は、標準的な製造条件および確認された図面を参照しています。ご注文前に、材質グレード、湿気による寸法変化の許容範囲、および相手歯車の材質について合意する必要があります。
