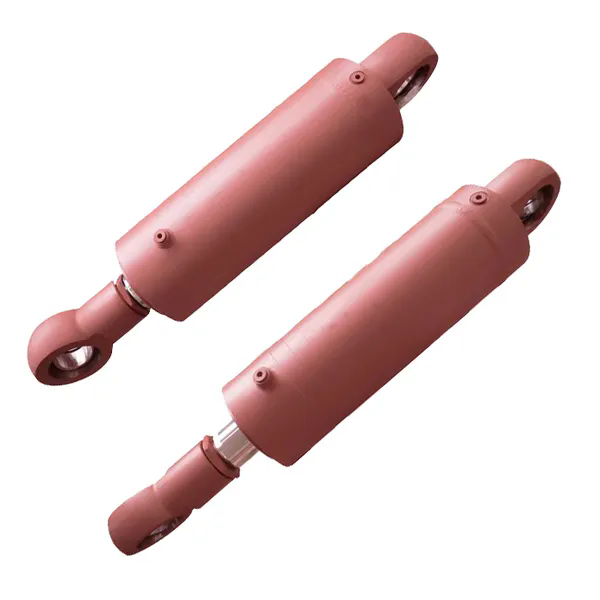

動作圧力は油圧シリンダの設計にどのような影響を与えますか?

レイダフォンテクノロジーグループ株式会社は 20 年を費やして、圧力とシリンダー性能の関係を改善してきました。動作圧力は仕様書に記載されている単なる数値ではありません。材料の選択、肉厚、シール構造、さらにはロッドの表面処理を決定する主要な力です。油圧シリンダーがより高い圧力にさらされると、その力を安全かつ効率的に抑えるためにすべてのコンポーネントを再考する必要があります。当社のエンジニアは、圧力が油圧シリンダーの個性を決定するとよく言います。低圧システムではコストが優先されますが、高圧設計では冶金学の専門知識とミクロンレベルの公差が必要となります。

実際的な観点から言えば、「作動圧力は油圧シリンダの設計にどのような影響を与えるのか?」という疑問が生じます。応力分布、疲労寿命、流体力学を調べることで答えが得られます。たとえば、定格が 250 bar のシリンダーには、100 bar バージョンと比較して降伏強度が大幅に高いバレルが必要です。私たちの工場はレイダフォン は、有限要素解析を使用して応力ホット スポットをマッピングします。この記事では、動作圧力と堅牢性を結び付ける正確なパラメータ、材料表、エンジニアリング ロジックについて説明します。油圧シリンダーデザイン。また、私たちのチームが採掘、オフショア、モバイルアプリケーション向けにシリンダーをカスタマイズする方法の実際のリストも共有します。

なぜ作動圧力が油圧シリンダの材料の選択に影響するのでしょうか?

油圧シリンダーの材質は、加圧流体によって発生する巨大な力に対する防御の第一線です。作動圧力が増加すると、シリンダーバレルとエンドキャップにかかる応力 (フープ応力) が直線的に増加します。内径 100 mm のシリンダーの場合、圧力を 160 バールから 320 バールに上げると、バレルを破裂させようとする力が 2 倍になります。したがって、当社の工場では、中圧シリーズでは E355 や 27SiMn などの高級鋼のみを調達していますが、極圧 (400 bar 以上) では、750 MPa を超える降伏強度を達成するために熱処理された 4140 または 4340 などのクロムモリブデン合金に移行しています。

圧力によって影響を受ける主な材料特性

• 抗張力：最小降伏強度は、安全率 (通常 2.5:1 ～ 4:1) を考慮して、最大動作圧力によって引き起こされる応力を超える必要があります。
• 溶接性:高張力鋼では、圧力保持にとって重要な亀裂を防ぐために予熱と溶接後の処理が必要になることがよくあります。
• 硬度：300 bar を超える圧力の場合、汚染物質による微細溶接に耐えるために内面に高周波焼き入れが必要になる場合があります。
• 疲労耐久性:圧力サイクルは進行性の損傷を引き起こします。細粒構造の材料 (Raydafon Technology Group Co.,Limited が使用しているものなど) は亀裂の発生を防ぎます。

当社の設計チームは、最初の見積り段階でのクイックリファレンスとして以下の表を使用します。これは、典型的な口径 80 mm の油圧シリンダの材料グレードが動作圧力によってどのように変化するかを示しています。

バレルだけでなく、ピストンロッドの素材も進化しています。高圧油圧シリンダーの場合、当社の工場ではロッド応力が上昇した場合でも傷がつきにくいように、高周波焼入れ 1045 またはステンレス鋼 17-4PH を使用しています。 2024 年、Raydafon Technology Group Co.,Limited は、モバイル用途で 350 bar で連続動作するシリンダー用に独自の微合金鋼を導入しました。この変更により、被削性を維持しながら疲労寿命が 40% 延長されました。要約すると、「なぜ素材なのか？」という質問です。圧力は圧力によって直接答えられます。圧力が大きくなると、より強く、より強靱で、より耐疲労性の高い合金が必要になります。適切な材料がなければ、シリンダーは変形するか、壊滅的に破裂する可能性があります。

動作圧力に基づいて壁の厚さを計算するにはどうすればよいですか?

肉厚の計算は油圧シリンダー設計の基本的なステップであり、作動圧力によって直接駆動されます。私たちのエンジニアリング部門で使用されている古典的な公式は、厚肉シリンダーのラメ方程式に基づいています。ただし、実際の設計では、簡略化されたバージョンを使用します。t = (P × D) / (2 × σ_allow)ここで、P は圧力、D は内径、σ_allow は材料の許容応力 (降伏強度 / 安全率) です。しかし、これは単なる出発点にすぎません。

レイダフォンテクノロジーグループ株式会社 では、圧力が静的であることはほとんどないため、常に追加の動的要因を適用します。衝撃圧力 (圧力スパイク) は、公称動作圧力の 1.5 倍になる場合があります。したがって、当社の油圧シリンダーの設計には以下が組み込まれています。

• 最小壁の計算は公称値ではなく、ピーク圧力に基づいています。たとえば、最大 400 bar のスパイクを備えた 250 bar で動作するシステムでは、400 bar 向けに設計し、その後サイクル寿命のために定格を下げる必要があります。
• 外径の増分:標準サイズには、個別の OD ステップがあることがよくあります。当社の工場では、計算された肉厚が標準サイズの 90% を超える場合は、次に大きな標準チューブを選択し、安全マージンを確保します。
• エンドキャップの厚さ:圧力はキャップにも作用します。 FEA を使用してボルト締めパターンとキャップの厚さを決定します。多くの場合、高圧用のバレルよりも 20 ～ 30% 厚くなります。
•


工場内の段階的なアプローチ

ご覧のとおり、動作圧力によって、動的荷重、製造公差、さらには熱処理歪みを含む一連の計算がトリガーされます。私たちの工場は最近、一連の製品を納品しました油圧シリンダー500バールプレスの場合。鍛造 4340 を使用した場合、肉厚は 160 mm のボアで 35 mm を超えました。その場合、すべてのミリメートルはラメ分析によって正当化され、超音波試験によって検証されました。結論としては、圧力が高くなると壁が厚くなりますが、インテリジェントな設計により重量とコストの最適化も考慮されます。 Raydafon Technology Group Co.,Limited は、これらの要素のバランスを常に保ち、コンパクトでありながら耐久性のあるシリンダーを製造します。

高い作動圧力に必要なシール技術は何ですか?

シールは、圧力が上昇した場合に最も繊細だが重要なコンポーネントです。油圧シリンダーはシールを利用して、極度の圧力と温度下でも漏れなく流体を封じ込めます。低圧 (100 bar 未満) では、バックアップ付きの単純なニトリル O リングで十分な場合があります。しかし、動作圧力が上昇すると、押出が最大の脅威になります。シール材料は、隙間の押し出しに耐えられるほど硬く、か​​つ接触を維持できるほど柔軟でなければなりません。 Raydafon Technology Group Co.,Limited のエンジニアは、250 bar を超える圧力に対してポリウレタン (PU) および PTFE ベースのコンパウンドを利用しています。

圧力駆動シールの選択基準

• 押し出しギャップ制御:より高い圧力により、金属部品間に微細な隙間が開きます。 400 bar 油圧シリンダーの場合、PEEK または青銅製のはみ出し防止リング (バックアップ リング) を指定します。
• 摩擦と摩耗:高圧によりシールの通電が増加します。スティックスリップを防ぐために、PTFE ブロンズなどの特殊な低摩擦コーティングがピストンシールに適用されています。
• 温度上昇:圧力は熱を引き起こします。当社の工場では、油温が高い場合は HNBR または FKM を使用し、120°C での連続使用に耐えるシールを選択します。
• U カップとピストン シールの比較:300 bar を超える圧力の場合、圧力でエネルギーを供給する U カップとピストンをガイドするウェアリングを組み合わせて使用​​することがよくあります。

以下の表は、動作圧力範囲と直接相関する、当社の設計チームが使用する一般的なシール配置をまとめたものです。

さらに、高圧下では表面仕上げが重要になります。当社の工場では、シールが 400 bar で耐えられるよう、0.2 µm Ra のロッド仕上げを要求しています。摩擦を軽減するためにクロムメッキや窒化処理も施しております。 Raydafon Technology Group Co.,Limited の最近のプロジェクトの 1 つとして、オフショア テンショナーで使用される 500 bar 油圧シリンダー用のタンデム シール構造を開発しました。 4 つのバックアップ リングと圧力逃がし溝が含まれていました。この専用のアプローチがなければ、シールは数秒で押し出されてしまいます。そのため、動作圧力は材料だけでなくシーリング システムの構造全体にも直接影響を与え、何百万回ものサイクルにわたって漏れのない性能を保証します。

概要: 油圧シリンダ設計におけるマスター変数としての圧力

作動圧力は、油圧シリンダの設計において最も影響力のある要素です。高張力合金鋼の選択からラメ理論を使用した肉厚の正確な計算、および多成分 PTFE シールの選択からエンド キャップの疲労解析に至るまで、すべての決定は「何バーか?」という質問から生まれます。 Raydafon Technology Group Co.,Limited では、50 バールから 700 バールの範囲の圧力に対応するシリンダーを設計しましたが、各プロジェクトでは、圧力の影響を無視すると故障につながることが再確認されています。堅牢な素材、インテリジェントな壁サイジング、高度なシーリングによって圧力を尊重することで、当社は安全で効率的な油圧シリンダーをお届けします。当社の工場では、圧力データをすべての CAD モデルとすべての品質チェックに統合し、最終製品が現実の条件に耐えられることを保証します。 Raydafon Technology Group Co.,Limited では、私たちが設計するすべての油圧シリンダーが、習得された圧力の物語を伝えます。採掘用の頑丈なシリンダーが必要な場合でも、産業オートメーション用のコンパクトなユニットが必要な場合でも、当社のチームは 20 年の洞察力でお客様をサポ​​ートする準備ができています。今すぐ当社の工場にお問い合わせください.
