産業用油圧シリンダの寿命を延ばすにはどうすればよいですか?

数十年にわたる現場経験から、油圧シリンダーは産業機械の主力製品ですが、その寿命は事前のケア、精密エンジニアリング、運用上の知恵にかかっています。このガイドでは、信頼性を最大化し、ダウンタイムを最小限に抑えるために、20 年にわたる実践的な専門知識を抽出しています。

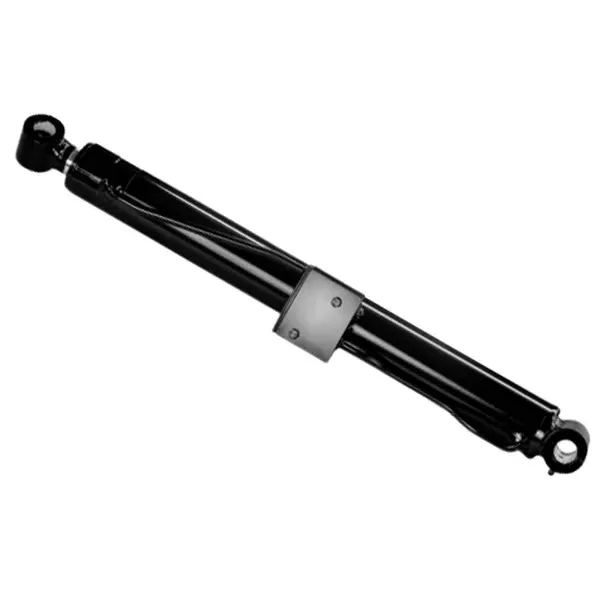

でレイダフォンテクノロジーグループ株式会社、私たちの工場は、極限の条件に耐える数千の高性能油圧シリンダーを設計してきました。ただし、最も堅牢なコンポーネントであっても、体系的な注意が必要です。建設重機、製造用プレス機、農業機械のいずれを管理する場合でも、ここで概説した原則により、シリンダーのライフサイクル管理へのアプローチ方法が変わります。

油圧シリンダの寿命を縮める主な故障モードは何ですか?

油圧シリンダーが故障する理由を理解することは、作動寿命を延ばすための第一歩です。数十年にわたる製造とサービスの中で油圧シリンダーRaydafon では、故障モードを 5 つの主要なカテゴリに分類しました。各モードはパフォーマンスに直接影響し、チェックしないままにしておくと致命的な故障につながります。

当社の工場の故障分析ラボでは、年間 2,000 台以上の返品ユニットを検査しており、そのデータから次のような主な原因が常に明らかになっています。

• シールの劣化:早期故障の約 60% はシールの損傷が原因です。押出、化学膨張、硬化、熱劣化によりシールの完全性が損なわれ、内部バイパスや外部漏れが発生します。

• 液体の汚染:微粒子汚染 (ISO 4406 コード 18/16/13 またはそれ以下) は、シリンダー ボア、ロッド、バルブを侵食します。 5 ミクロンほどの小さな研磨粒子が微細な溝を生成し、摩耗を促進します。

• 横からの荷重と位置ずれ:軸外の力によりピストン ロッドの曲げ応力が不均一になり、ロッド ベアリングの早期摩耗、シール リップの歪み、チューブの傷の原因となります。

• 腐食と孔食:湿気の侵入、不適切な保管、またはクロムメッキの損傷により、ロッド表面に孔食が発生します。孔食が始まるとシールが破れ、シリンダーは修復不能になります。

• 不適切なシステム圧力スパイク:シリンダの設計マージンを超える過渡的な圧力サージ（たとえば、定格圧力の 10% を超える）は、チューブ、ピストン、溶接接合部に機械的疲労を引き起こします。

これらの機械的要因以外にも、潤滑スケジュールの欠如、早期警告サインの無視（動きの鈍さ、温度上昇）、非 OEM 修理キットの使用などの操作習慣により、シリンダーの寿命が大幅に短縮されます。 Raydafon Technology Group Co.,Limited では、当社の工場ではすべての設計レビューに故障モード分析を組み込み、これらの一般的な要因に耐えるために、油圧シリンダーに厚いクロムメッキ、精密研削ロッド、高度なシール形状が確実に組み込まれていることを確認しています。

耐久性を定量化するために、当社は ISO 10771 疲労寿命試験に依存しています。適切にメンテナンスされたシリンダーは、定格負荷で 500 ～ 1,000 万サイクルを達成する必要があります。ただし、故障モードに対処しないと、この数値は 500,000 サイクルを下回る可能性があります。これらの障害の兆候を早期に認識することで、メンテナンス チームは完全な障害が発生する前に介入をスケジュールできるため、耐用年数が効果的に 2 倍または 3 倍になります。

当社の工場の現場データによると、超音波漏れ検出やオイル分析などの状態ベースのモニタリングを導入した施設により、シリンダー関連のダウンタイムが初年度で 43% 削減されます。要点: プロアクティブな障害モード管理はオプションではありません。それが油圧シリンダの寿命の基礎となります。

適切なシールの選択とメンテナンスにより、油圧シリンダの耐用年数はどのように延長されますか?

シールは油圧シリンダの縁の下の力持ちです。完璧に機械加工されたシリンダーであっても、シールが用途に適合していないか、メンテナンスが不適切であれば、早期に故障します。 Raydafon の工場では、顧客の運用全体で現場での耐用年数を平均 35% 延長する包括的なシール管理プロトコルを開発しました。

正しいシール材料とプロファイルの選択は、いくつかの動作パラメータに依存します。以下は、使用条件に応じた当社工場の標準シール材質ガイドラインをまとめた参考表です。これらの選択は、数千時間にわたる実際のテストを通じて検証されていることに注意してください。

材料の選択を超えて、メンテナンス手順はシールの寿命に大きく影響します。工場で訓練を受けた当社の技術者は、以下のシール中心の実践を重視しています。

• ロッドの表面仕上げの検証:シリンダロッドは 0.2 ～ 0.4 μm Ra の表面仕上げを維持する必要があります。表面が粗いとシールが摩耗します。表面が滑らかだと潤滑膜を保持できなくなります。再構築のたびにプロフィロメーターチェックを使用します。

• 潤滑膜の完全性:シールが空運転せずに動作するには、微細な油膜が必要です。当社の工場では、ほとんどの工業用シリンダーについて作動油の粘度が ISO VG 46 ～ 68 の範囲内に収まるように推奨しています。粘度が低いとフィルムが崩壊し、粘着摩耗が発生します。

• 適切なシールの取り付け:シールの故障の約 30% は取り付けの損傷が原因です。当社の工場では、丸みを帯びたエッジを持つ取り付けツールを提供しており、鋭利なツールの使用は固く禁止されています。また、組み立て前にクリーンなシステムオイルを使用してシールを潤滑することも義務付けています。

• 保管期間と有効期限:シールは棚の上でも劣化します。当社の工場はFIFOを使用して在庫をローテーションし、オゾンクラッキングを防ぐためにシールを冷暗所の湿度管理された環境に保管します。

見落とされがちな側面の 1 つは、ロッド ワイパー シールです。汚染された環境では、強力なスクレーピングリップを備えたワイパー (当社の工場の RA シリーズ ポリウレタン ワイパーなど) が、外部の破片がシール システムに侵入するのを防ぎます。過酷な用途向けにセカンダリ ダスト ブーツと組み合わせると、ワイパー シールの寿命が標準構成と比較して 200% 延長されます。

油圧シリンダの寿命を最大限に延ばすことを目指す施設の場合、目視検査だけではなくサイクル数に基づいてシール交換スケジュールを立てることをお勧めします。当社の工場の予測アルゴリズムは、サイクルカウントと温度ログを使用して、シールが推定疲労寿命の 80% に近づいたときにメンテナンスチームに通知します。このデータ主導のアプローチにより、予期せぬ漏れが排除され、生産ラインの稼働が維持されます。

油圧シリンダの耐久性にとって流体の清浄度と温度管理が重要なのはなぜですか?

作動油は、動力伝達、潤滑、放熱という 3 つの重要な役割を果たします。清浄度または温度が最適範囲を外れると、油圧シリンダーの摩耗が加速し、効率が低下し、早期故障が発生します。 Raydafon Technology Group Co.,Limited の工場では、故障したシリンダーから採取した何千ものオイル サンプルを分析しており、汚染レベルとシリンダーの寿命との相関関係は否定できません。

ISO 4406 などの業界標準は清浄度コードを定義しています。産業用油圧シリンダーサーボバルブまたはクリアランスの厳しいコンポーネントを使用して動作する場合、ISO 16/14/11 以上の清浄度目標を推奨します。しかし、多くの施設は 18/16/13 以下の温度で稼働しており、実質的にシリンダー寿命が 50 ～ 70% 短縮されています。当社の工場では、高度なろ過に関する推奨事項をすべてのシステム設計に組み込んでいます。

• ベータ定格リターンラインフィルター (β10 ≥ 200):10 μm 以上の粒子を 99.5% 除去し、シリンダボアやロッドシールの摩耗を防止します。
• 腎臓ループ濾過:継続的なオフラインろ過により、機械のアイドル期間中も液体の清浄度が維持されます。これは、湿気の侵入が多いシステムにとって重要です。
• 乾燥剤ブリーザー:大気汚染物質が貯水池に侵入するのを防ぎ、粒子や水の浸入を最大 90% 削減します。

温度管理も同様に重要です。 60℃を超えて 10℃上昇するごとに作動油の酸化速度が 2 倍になり、スラッジやワニスが形成され、シリンダ内面に付着します。ワニスの堆積により摩擦が増加し、シールの固着やピストンの傷の原因となります。当社の工場の熱管理のベストプラクティスは次のとおりです。

• 粘度とシールの適合性を最適化するために、油の温度を 40°C ～ 55°C に維持します。
• 平均流量だけでなく、ピーク負荷条件に合わせたサイズの熱交換器またはオイル クーラーを設置します。
• 差動温度センサーによるクーラー効率の監視。 ΔT の低下は、汚れまたは流量の減少を示します。

水質汚染もサイレントキラーです。 0.1%を超える自由水は添加剤の消耗を引き起こし、シリンダーロッドや内部ボアに錆の形成を引き起こします。当社の工場では、カールフィッシャー水質検査を定期的に使用して、水分含有量が 500 ppm 未満に保たれていることを確認しています。水の浸入が避けられない用途（屋外採掘など）の場合、当社工場では、無電解ニッケルメッキやステンレス鋼ピストンロッドなどの耐食性コーティングを施したシリンダーを推奨しています。

また、定期的なオイルサンプリングの重要性も強調しています。油圧シリンダの一般的な流体解析プログラムには次のものが含まれます。

• 高負荷サイクルの 250 稼働時間ごとの粒子数 (ISO 4406)。
• 粘度、TAN (全酸価)、水分含量を四半期ごとに測定します。
• 分光分析による摩耗金属分析 (鉄、銅、クロム) により、シリンダーの摩耗傾向を特定します。

当社の工場のケーススタディの 1 つがその影響を強調しています。連続鋳造機に 30 個の油圧シリンダーを備えた製鉄所では、厳格な濾過と温度制御が導入されています。シリンダーの交換間隔が 6 か月から 28 か月に延長され、部品代と人件費が年間 340,000 ドル以上節約されました。きれいな流体と安定した温度は、シリンダー寿命の延長、総所有コストの削減、機械の信頼性の向上に直接つながります。

取り付け位置の調整と負荷管理により、シリンダーの早期摩耗をどのように防ぐことができますか?

最も精密に製造された油圧シリンダーであっても、取り付け位置が不適切であったり、過度の側面荷重が加わったりすると、急速に故障します。当社の工場のエンジニアリングチームは、すべてのシリンダーの保証請求の最大 25% が調整不良によるものであることを文書化しました。取り付け条件に対処することで、エンドユーザーは機械全体のパフォーマンスを向上させながら、シリンダーの寿命を劇的に延ばすことができます。

取り付け位置の誤差は、ピストンロッドへの偏心荷重として現れます。一般的なシナリオには次のようなものがあります。

• 取り付け面が平行ではないため、ロッドを伸ばすときに曲がってしまいます。
• ピボットピンが摩耗または緩んでいるため、シリンダーが斜めに動作する可能性があります。
• 大型機械における基礎の沈下またはフレームのねじれにより、元の形状が変化します。

当社の工場では、次の位置合わせと取り付けのベスト プラクティスを推奨しています。

• 球面ベアリングまたはロッドアイアダプターを使用します。これらは、側面荷重を誘発することなく、わずかな角度のずれ (最大 ±3 度) を補正します。

• レーザーアライメントツールを使用して平行度を確認します。プレスシリンダーなどの重要な用途では、シリンダーの中心線とガイド付きプラテンの間の平行度を確認することをお勧めします。公差はストローク 1 メートルあたり 0.5 mm 以内である必要があります。

• 適切なサイズのピンを備えたクレビス マウントを使用します。ピンとボアのクリアランスが緩いと、フレッティング腐食や振動が発生し、シールが損傷します。当社の工場では、クレビスピンは H7/g6 適合を指定しています。

• 構造マウントを強化します。溶接された取り付けブラケットは、シリンダーの最大推力下でのたわみを防ぐために十分な剛性を備えて設計する必要があります。当社の工場で実施された有限要素解析 (FEA) により、定格圧力でブラケットのたわみが 0.5 mm を超えると、シールの寿命が 30% 減少することが確認されています。

負荷管理は調整を超えて拡張されます。定格圧力を超えるか衝撃荷重によってシリンダーに過負荷がかかると、材料の降伏点を超える応力が生じます。当社の工場の油圧シリンダは、静荷重に対して 1.5:1 の安全率で設計されていますが、圧力スパイクが繰り返されると、溶接継手やピストンのねじ山に微小な亀裂が発生する可能性があります。負荷を効果的に管理するには:

• シリンダの最大作動圧力以下に設定された圧力リリーフバルブを取り付けてください。
• 高速アプリケーションでの衝撃荷重を吸収するには、アキュムレータ回路を使用します。
• 警報閾値を備えた電子センサーを介してシステム圧力を監視します。

もう一つの重要な要素はストロークエンドのクッション性です。ピストンが最高速度でエンド キャップに衝突すると、衝撃力は通常の動作圧力の 10 倍を超える可能性があります。当社の工場では、すべての頑丈な油圧シリンダーに調整可能なクッションを装備し、ピストンを徐々に減速させます。改造用途の場合は、ストローク終了時の衝撃を軽減するために、外部ショックアブソーバーまたは流量制御装置を取り付けることをお勧めします。

当社の工場の顧客ベースからの現場データによると、適切なアライメントと負荷管理により、ミスアライメントや過負荷を放置した場合に比べてシリンダーの寿命が平均 4.2 倍延長されます。最大限の稼働時間を求める施設の場合は、レーザー システムを使用した年 2 回のアライメント監査とピーク圧力ログのレビューを実施して、シリンダーが設計された範囲内で動作していることを確認することをお勧めします。

業界のリーダーが信頼している高度な予防保守の実践方法は何ですか?

業界のリーダーは、事後対応の修理やカレンダーベースのメンテナンスを超えて、油圧シリンダーの予測的かつ信頼性中心のメンテナンス (RCM) 戦略を採用しています。 Raydafon Technology Group Co.,Limited では、当社の工場がフォーチュン 500 のメーカーと協力して高度な PM プラクティスを導入し、シリンダーの耐用年数を 30 ～ 50% 延長し、計画外のダウンタイムを 60% 以上削減します。

これらの高度な実践は、相互に関連する 4 つの柱に分類されます。

• 状態監視テクノロジー
• 音響放射 (AE) センサー:当社の工場では、圧力低下が顕著になる数週間前にシールの摩擦異常や内部漏れを検出する非侵襲性 AE センサーを設置しています。
• 赤外線サーモグラフィー:定期的なサーマルスキャンにより、内部バイパス、不適切な潤滑、または位置ずれによって引き起こされるシリンダーのホットスポットを特定します。
• 油デブリの分析:リアルタイムのパーティクルカウンターとフェログラフィーは継続的な摩耗破片データを提供し、シリンダーのスコアリングの初期段階での介入を可能にします。

• 予測分析とデジタルツイン
  当社の工場では現在、ストロークサイクル、温度、振動を追跡するスマートセンサーを油圧シリンダーに装備しています。データは、90% の精度で残存耐用年数 (RUL) を計算する予測アルゴリズムに入力されます。メンテナンス プランナーは、シリンダーの健全性が定義されたしきい値を下回るとアラートを受信し、計画停止中の計画的な修理を可能にします。

• 工場承認の再構築プログラム
  当社の工場では、シリンダーを完全に交換するのではなく、シリンダーを新品同様の状態に戻す認定再構築プログラムを提供しています。再構築には次のことが含まれます。
  • ロッドをホーニングまたは再クロム処理してオリジナルの仕上げにします。
  • 故障分析に基づいて、すべてのシールをアップグレードされた材料に交換します。
  • デジタル検証による定格圧力の 1.5 倍までの圧力テスト。
  リビルトのコストは新品のシリンダーより 40 ～ 60% 低く、同様の信頼性が得られます。

• オペレーターのトレーニングと標準操作手順
  シリンダー故障の 30% 以上は人的要因によるものです。当社の工場では、以下をカバーするカスタマイズされたトレーニング モジュールを提供しています。
• 高負荷の前にオイルの粘度を安定させるための適切な暖機手順。
• シリンダーの「底付き」を回避するか、シリンダーを機械的なストップとして使用します。
• ロッドの傷、漏れ、取り付けボルトの緩みを目視検査します。

顕著な例の 1 つは、運搬トラックのダンプ本体で 120 個の油圧シリンダーを操作している鉱山会社です。振動センサーとオイル分析を統合した工場の予知保全プログラムを採用することにより、同社は 3 年間でシリンダーの故障を 72% 削減しました。油圧シリンダーあたりの平均耐用年数は 14 か月から 38 か月に延長されました。

これらの高度な PM 実践をサポートするために、当社の工場は包括的なライフサイクル管理プラットフォームを提供しています。このプラットフォームはシリンダー履歴、修理記録、状態データを一元管理し、信頼性エンジニアがデータに基づいた意思決定を行えるようにします。このような積極的な枠組みを採用した設備は、設備の耐用年数を延ばすだけでなく、油圧シリンダー安全性と運用効率も大幅に向上します。

結論: 長期的な油圧シリンダの信頼性戦略の構築

産業用油圧シリンダの耐用年数を延ばすには、一度のアクションではなく、優れたコンポーネントの選択、規律あるメンテナンス、継続的な改善を組み合わせた体系的なアプローチが必要です。このガイドでは、故障モードの理解、シール選択の最適化、流体の清浄度と温度制御の確保、完璧な取り付け位置の維持、高度な予測手法の導入など、最も影響力のある戦略について詳しく説明しています。

Raydafon Technology Group Co.,Limited の工場では、海洋掘削から自動車製造に至るまで、業界全体でこれらの方法論を何十年もかけて洗練してきました。当社のエンジニアリング チームは、お客様の特定の動作条件に合わせたカスタム油圧シリンダー ソリューションを支援する準備ができています。当社と提携することで、高品質の油圧シリンダを入手できるだけでなく、それを長持ちさせるための専門知識も得ることができます。

油圧シリンダーの信頼性を最大限に高める準備はできていますか? Raydafon Technology Group Co.,Limited に今すぐお問い合わせください無料相談の予約をするには。当社の工場の専門家が現在のシステムを評価し、耐用年数を延長し、ダウンタイムを削減し、総所有コストを削減するためのカスタマイズされた計画を提供します。稼働時間は 1 時間ごとに重要なので、今すぐお問い合わせください。見積もりまたはサイト監査をリクエストしてください。

よくある質問 (FAQ) – 油圧シリンダの寿命を延長する

A: 普遍的な間隔はありませんが、当社の工場では、連続使用用途では 500 稼働時間ごとにオイル分析を行うことを推奨しています。粒子数が ISO 18/16/13 を超えた場合、水分含有量が 500 ppm を超えた場合、または粘度が元の状態から 15% 以上変化した場合は、液体を交換してください。ほとんどの産業用油圧シリンダでは、濾過の有効性に応じて 2,000 ～ 4,000 時間ごとに流体が交換されます。

A: 初期のシール故障の兆候には、作動速度の低下、システム温度の上昇、不安定な動き (スティックスリップ)、ストローク中のきしみ音が含まれます。当社の工場では、超音波音響モニタリングを使用して、最小 0.1 L/min の内部漏れを検出します。シールが特定されたら、直ちにシールを交換することで、コストのかかるボアやロッドの損傷を防ぎます。

A: もちろんです。硬質クロムめっき（最小厚さ 0.05 mm）により、標準の高周波焼き入れロッドと比較して優れた耐摩耗性と耐腐食性を実現します。海洋や化学処理などの極端な環境向けに、当社の工場では孔食を実質的に排除するステンレス鋼ロッド (316L または 17-4 PH) を提供しています。通常、アップグレードによりロッド シールの寿命が 30 ～ 50% 長くなります。

A: 80°C を超える温度が継続すると、化学的老化と硬度の低下が促進されるため、シールは 2 倍の速さで劣化します。当社工場のテストデータによると、60℃を超えると10℃上昇するごとにシールの寿命が半減します。逆に、20°C 未満で動作させると粘度が増加し、応答が遅くなり、キャビテーションの危険性が生じます。オイルを 40°C ～ 55°C に維持することは、シールの寿命とシステム効率にとって最適です。
