PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置
  • PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置
  • PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置

PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置

PGA シリーズ オーガ駆動遊星ギアボックスは、540 rpm のトラクター PTO から駆動される TMR 飼料ミキサーおよび飼料フィーダー用に構築されています。連続トルクは 3,810 N·m (PGA-502) ~ 42,000 N·m (PGA-4203/4204) で、比は 11.1:1 ~ 662.8:1 で、標準の 1"3/8 Z6 または 1"3/4 Z20 入力スプラインを備えています。ギアとシャフトは高強度合金鋼で、歯面硬度は約 HRC58 までガス浸炭処理されています。一体型鋳鉄ハウジングは、粉塵、スラリー、洗浄液に対して IP65 準拠の二重シールを採用しています。 Raydafon は、中国の寧波にある自社の ISO 9001 ワークショップで、OEM ミキサー ビルダー向けに、また農場やディーラー向けの交換ユニットとして製造しています。カスタム比率、出力フランジ、および取り付け面は図面に従って作成されます。 24 時間以内にミキサーのモデルまたは図面を送信し、選択内容の確認と見積りを依頼してください。

PGA シリーズ フィードミキサー用オーガドライブ遊星歯車装置

TMR ミキサーおよび飼料フィーダー用の 540 rpm PTO 駆動の遊星減速機で、11.1:1 ~ 662.8:1 の比率で 3,810 ~ 42,000 N·m の連続トルクを提供します。鋳鉄ハウジング、浸炭合金鋼ギア、二重シーリング、IP65 保護により、ほこり、泥、洗い流しの中での日常作業に耐えます。

  • 3,810~42,000連続トルク(N・m)
  • 11.1:1–662.8:1利用可能な比率
  • 540rpm定格入力速度
  • IP65防塵・防水対策

PGA シリーズ フィードミキサーおよび TMR ワゴン用オーガードライブ遊星ギアボックス

PGA シリーズは、トラクターの PTO と飼料ミキサーのミキシング スクリューの間に位置するオーガ駆動ユニットです。トラクターからの 540 rpm の入力は、プラネタリー ステージを介して、オーガーが失速することなくサイレージ、干し草、濃縮物を持ち上げたり折りたたんだりするために必要な、低トルクの高回転に減速されます。負荷経路が複数の遊星ギアで共有されるため、ドライブはミキサーのフロントプレートまたはサイドプレートにボルトで固定できるほどコンパクトなままでありながら、最小モデルの 3,810 N・m から最大モデルの 42,000 N・m までの連続トルクを生成します。

Raydafon は、ISO 9001 品質システムに基づいて、中国寧波の自社工房で PGA シリーズを製造し、OEM ユニットとして飼料ミキサーおよび飼料フィーダーのメーカーに、また交換用ギアボックスとしてディーラーに供給しています。マシンが PTO 駆動の場合は、飼料ミキサー用PTOシャフト;ミキサーが遊星ステージの代わりにベベルステージを使用している場合は、飼料ミキサーギアボックス同じサイト内の範囲です。

オージェドライブ遊星ギアボックスとは何ですか?またどのように機能しますか?

オーガ駆動遊星歯車箱は、遊星キャリアに担持されている間にリング歯車内で回転する複数の遊星歯車を太陽歯車が駆動する同軸減速機です。したがって、トルクは単一のペアではなく複数の歯接触部を介して一度に伝達されます。これが、遊星ユニットが短い円形のハウジング内で重いミキサー負荷を支えることができる理由であり、凍結または圧縮された飼料でフルオーガーが始動するときに発生する衝撃に耐えられる理由です。

飼料ミキサーの場合、シーケンスは単純です。540 rpm のトラクター PTO、オーガー シャフトでの遊星減速、約 5 ~ 50 rpm への減速、そして比較的小型のトラクターで大型のミキシング スクリューを回転させるトルク増倍です。これが、小型トラクターを運用する農場で PGA シリーズが選ばれる理由でもあります。トラクターではなくギアボックスが追加の回転力を供給します。同じ原理がサイレージやバイオガスプラントのフィーダーにも当てはまり、連続的な低速回転がピーク速度よりも重要になります。

技術仕様とモデル範囲

すべてのモデルの定格入力速度は 540 rpm です。すべての列を表示するには、テーブルを横にスクロールします。

モデル 連続トルク(N・m) 最大トルク(N・m) 比率i インプットシャフト
1段モデルと2段モデル
PGA-502 3,810 7,620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8,500 17,000 16.8~30.6 1"3/4 Z20
PGA-1202 11,600 23,200 11.1~19.4 1"3/4 Z20
PGA-1602/3 15,700 31,400 13.4~47.5 1"3/4 Z20
PGA-1702/3 15,700 31,400 13.4~47.5 1"3/4 Z20
PGA-2102/3 21,000 47,000 12.1~62.1 1"3/4 Z20
PGA-2502 23,780 48,000 13.6~23.6 1"3/4 Z20
PGA-3003/4 30,760 61,520 25.7~84.4 1"3/4 Z20
PGA-4203 42,000 142,000 27.8~91.4 1"3/4 Z20
大型縦型ミキサーやバイオガス供給装置向けの高比モデル
PGA-1603 15,700 31,400 24.4~116.9 1"3/4 Z20
PGA-1703 15,700 31,400 24.4~116.9 1"3/4 Z20
PGA-2103 21,000 47,000 31.8~126.5 1"3/4 Z20
PGA-2503 23,780 48,000 35.7~142.2 1"3/4 Z20
PGA-3004 30,760 61,520 97.4~612.3 1"3/4 Z20
PGA-4204 42,000 142,000 105.4~662.8 1"3/4 Z20
  • 最大トルクは、負荷がかかったオーガの始動中にギアボックスが受け入れる断続的なピークです。連続トルクは、中断のない混合デューティの値です。
  • 示されている入力シャフト オプションは、標準の 1"3/8 Z6 および 1"3/4 Z20 PTO プロファイルです。他のスプライン、ボアサイズ、出力フランジ寸法も図面に合わせて機械加工できます。
  • 特定のフレームに対してリストされている範囲外の比率は、ステージを組み合わせることで達成できる場合があります。必要な出力速度を送信して確認します。

ミキサーに適した PGA モデルを選択する方法

  1. フレームをトラクターの出力とオーガーのサイズに合わせます。小型の 40 ~ 80 馬力ミキサーは通常、PGA-502 または PGA-1002/3 を実行します。ミッドレンジの 80 ~ 150 馬力の TMR ワゴンは通常、PGA-1602/3 ~ PGA-2502 を使用します。大型の垂直ミキサーとバイオガスフィーダーは PGA-3004 または PGA-4204 まで移動します。
  2. あなたの義務に対する連続トルクを確認してください。ミキサーの必要なオーガトルクを、ピーク値ではなく表の連続値と比較してください。ピーク値は起動時のヘッドルームであり、動作定格ではありません。
  3. インプットシャフトを確認してください。ヨーロッパと北米のほとんどのトラクターは 1"3/8 Z6 を 540 rpm で使用しますが、より大きな機械では 1"3/4 Z20 を使用します。間違ったスプラインは、私たちが目にする最も一般的な注文エラーです。
  4. 取り付けとオイルレベルを確認してください。ユニットがマニュアルで指定された角度で設置されるように、ミキサーフレームに対するボルトパターン、出力フランジ、およびオイルフィラーの位置を確認してください。
  5. メンテナンス間隔を計画します。マニュアルに記載されているオイルグレードと交換間隔を使用してください。サービスチームが保証記録用に書面によるメンテナンススケジュールを必要とする場合には、書面によるメンテナンススケジュールを発送時に同梱させていただきます。

どのフレームが適合するかわからないですか?ミキサーのブランド、オーガーの直径、トラクターの馬力、必要なオーガーの速度を送信してください。ご注文前に当社のエンジニアがモデルと比率を確認します。

製品詳細

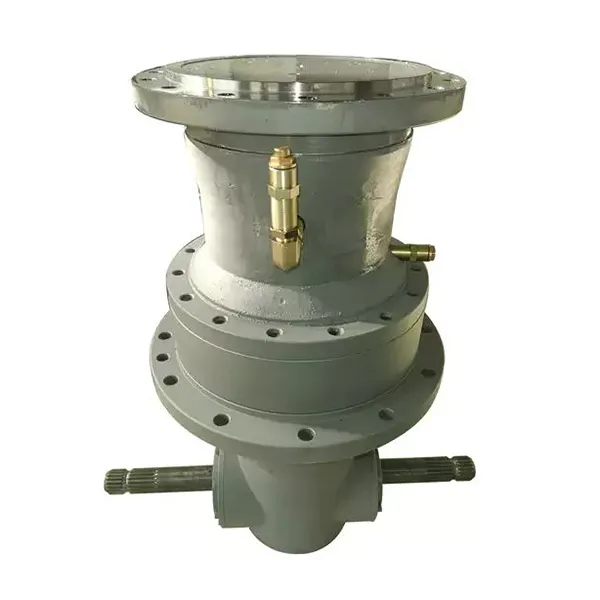

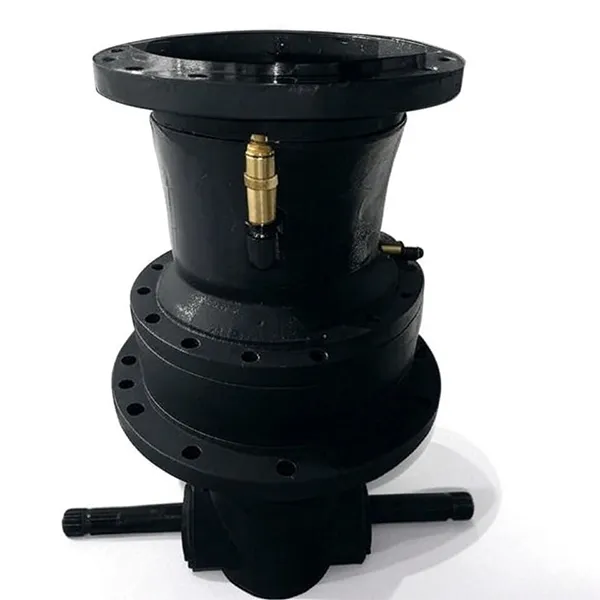

下の両方の写真は、当社が製造する PGA シリーズ ユニットです。鋳造ハウジングと PTO 入力を備えた組み立てられたギアボックスと、取り付けチェックに使用される寸法図です。

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
PGA シリーズ オーガ駆動遊星ギアボックス - 鋳鉄ハウジング、遊星減速段、PTO 入力シャフト。
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA シリーズ フィードミキサー遊星歯車装置の外形と取り付け寸法。

材質、シーリング、ビルド品質

歯車と熱処理

ギアとシャフトは高張力合金鋼から機械加工され、ガス浸炭処理され、約 HRC58 の歯面硬度まで焼き入れされ、コアは衝撃を吸収するのに十分な強度を保ちます。この組み合わせにより、PGA シリーズに研磨性サイレージに対する耐摩耗性と繰り返しの負荷始動に対する耐性が与えられ、外部エンベロープを変更せずに同じフレームを広い比率範囲にわたって提供できる理由となっています。

ハウジングとシーリング

ハウジングは一体型の鋳鉄ボディで、ベアリングの穴を同心に保ち、組み立てられたハウジングが伝える振動を減衰します。入力端と出力端の二重シールが潤滑剤を保持し、粉塵、スラリー、洗浄水の侵入を防ぎ、ユニットに IP65 の保護レベルを与えます。グリースニップルとオイル注入ポイントは、ミキサーが作動位置にある状態で定期的なメンテナンスができるように配置されています。

発送前のテスト

すべてのギアボックスは梱包前に実行および検査されます。スムーズな回転とオイル シールを確認するための無負荷運転、ギア セットのバックラッシュと接触パターンの検証、入力スプラインと出力フランジの最終検査が行われます。プロジェクトで文書化された証拠が必要な場合は、テスト記録を出荷書類に添付できます。

飼料ミキサーオペレーターにとっての主な利点

  1. 燃料費の削減。伝達効率が高いため、PTO とオーガ間の動力損失が少なく、同等の混合作業で燃料使用量を約 30% 削減できます。
  2. 素早い始動、予熱不要。ギアセットはすぐに作動状態に達するため、早朝のバッチや補充ミックスに長時間のウォームアップは必要ありません。
  3. 安定した高速混合が可能です。精密なギアセットにより、干し草、サイレージ、濃縮物を通してオーガーの速度が一定に保たれるため、飼料は層状になることなく均一に混合されます。
  4. よりスムーズで長持ちするドライブ。対称的な遊星配置により伝達力のバランスが取れ、ドライブライン全体の妨害負荷と機械的摩耗が軽減されます。
  5. 負荷時の自動レシオシフト。ユニットは圧縮または凍結した飼料を粉砕する高トルク モードで開始し、その後バッチの残りの部分に対してより高速なモードに移行します。
  6. 小型トラクターで作業します。トルク増幅により、より小型で安価なトラクターで同じオーガーを駆動できるようになり、より大型の機械を他の現場作業に使用できるようになります。
  7. PTO ドライブラインの寿命が長くなります。始動トルクが低いため、トラクター PTO やシャフトカップリングにかかる​​衝撃が軽減され、カップリングの交換時期が 2 ~ 3 倍延長されます。
  8. より静かで、より安定した動作。多歯の噛み合わせが伝達振動を吸収し、騒音やファスナーが緩む危険性を低減します。
  9. より簡単な操作。自動シフトにより手動介入が軽減されるため、オペレーターはギアボックスではなく配給量と機械を監視します。
  10. 文書化された品質。ISO 9001による生産、機械加工、組み立ては自社工場で行われ、納入後のスペアパーツや技術サポートも提供します。

上記の燃料節約量とサービス間隔の数値は、当社のギアボックス設計と一般的なフィードミキサーの負荷に基づいています。実際の結果は、トラクター、配給量、および運転条件によって異なります。

利用可能な構成と取り付け

PGA シリーズは、3 つの一般的なミキサー レイアウトにボルトで固定される、堅牢でコンパクトなプラネタリー トランスミッションとして供給されます。どちらを構築または実行するかをお知らせください。出力フランジ、取り付け面、オイル充填位置はそれに応じて設定されます。

トラック搭載型ミキサー

オージェ駆動は、トラックのエンジン PTO または油圧モーターからギアボックスを介して取られ、ハウジングはミキサーのフロント プレートに取り付けられます。

自走式機械

ギアボックスは可動シャーシに取り付けられており、低振動の遊星配置によりギアセットが走行衝撃から保護されます。

固定および固定ミキサー

バイオガスプラント、飼料センター、定置型TMR施設での継続的な勤務。そこでは油の冷却とサービスへのアクセスを計画できます。

アプリケーション

PGA シリーズは、飼料ミキサーとバイオガス プラント供給システムの回転を駆動します。一般的なインストールには次のようなものがあります。

  • 縦型および横型 TMR 飼料ミキサーおよび飼料フィーダー
  • 飼料センターおよび農場飼料厨房のオーガーおよびスクリューコンベア
  • 圧縮された材料を粉砕する必要があるサイレージとストローの混合ライン
  • 連続稼働するバイオガスプラントの原料ミキサーと注入スクリュー
  • 同じオーガー駆動原理を使用した寝具および猫砂散布機
  • 他のブランドの既存のミキサーの磨耗したギアボックスの改造交換

あなたのマシンがこのリストにない場合は、アプリケーションとデューティ サイクルについて説明してください。定置型バイオガス供給装置に適合するギアボックスは、トラックに搭載された TMR ワゴンでは異なるオイル仕様または取り付け角度が必要になる場合があります。

お客様のレビュー

★★★★★

ロバート・マルティネスパイプラインおよび現場設備請負業者、ヒューストン、米国

私たちはこれらの遊星ギアボックスを、塩水噴霧と絶え間ない振動が発生するメキシコ湾岸のパイプライン作業で使用しました。 6 か月の連続運転中、ユニットは安定した状態を維持し、ギアの噛み合い精度に測定可能な変化はありませんでした。現在、彼らは当社の溶接ポジショナーを駆動し、不均一な干潮地でもアームを安定して保持します。次のパイプライン段階では、彼らは当社の承認されたサプライヤーリストに載っています。

★★★★★

ソフィー・デュボワフランス、リヨンの自動車部品工場、生産マネージャー

当社のスタンピングラインでは2年間稼働しており、薄いアルミシートでも位置精度は±0.02mm以内を保っています。これらのユニットに切り替えた後、初回通過の歩留まりが約 15% 向上し、ギアボックスは予定されたオイル交換以外は何も必要ありませんでした。

★★★★★

マルコ・ロッシメンテナンスバイヤー、繊維機械、イタリア

ヨーロッパと中国の電圧差を心配していましたが、ヨーロッパと中国のエンジニアが一晩で適応計画を作成し、デュアル電圧制御モジュールを提供してくれました。木箱には、適切な潤滑剤と、地元のスペアパーツの連絡先が記載されたイタリア語のメンテナンスマニュアルも同梱されていました。取り付けインターフェイスは織機の駆動シャフトに正確に一致し、試運転中に軸方向の動きがありませんでした。

購入者向けのよくある質問

  • 私の飼料ミキサーに適合する PGA モデルはどれですか?トラクターの馬力、オーガ直径、および必要なオーガ速度を連続トルク カラムに合わせます。通常、40 ~ 80 馬力のミキサーには PGA-502 または PGA-1002/3 が使用され、80 ~ 150 馬力の TMR ワゴンには PGA-1602/3 ~ PGA-2502 が使用され、大型の垂直ミキサーまたはバイオガス フィーダーには PGA-3004 または PGA-4204 が使用されます。ミキサーの詳細をお送りください。モデルと比率を確認させていただきます。
  • 連続トルクと最大トルクの違いは何ですか?連続トルクは、中断のない混合の定格です。最大トルクは、負荷がかかったオーガが開始するときにユニットが受け入れる断続的なピークです。連続した図でギアボックスのサイズを決定し、ピークを始動ヘッドルームとして扱います。
  • どの PTO 入力シャフトが必要ですか?標準オプションは、ほとんどの 540 rpm トラクターには 1"3/8 Z6、大型機械には 1"3/4 Z20 です。お使いの PTO が異なるスプライン、ボア、またはサイズの場合は、図面を送信していただければ、それに合わせて入力を機械加工します。
  • ギアボックスは埃や水から保護されていますか?はい。鋳鉄製のハウジングは、入力端と出力端に IP65 保護レベルの二重シーリングを採用しており、毎日の農場での使用による粉塵、スラリー、洗浄条件をカバーします。
  • カスタム比率、フランジ、またはハウジングの仕上げを注文できますか?はい。 Raydafon は自社工場でギアを機械加工し、ユニットを組み立てているため、カスタム比率、出力フランジ、取り付け面、オイル充填位置、塗装仕上げが OEM プログラムの図面に基づいて製造されています。
  • 納期、スペアパーツ、保証についてはどうですか?標準フレームは短いスケジュールで出荷され、カスタム ユニットは確認された図面に従います。スペアギアセット、シール、ベアリングは別途ご購入いただけます。保証条件は見積書に記載されています。数量と配送ポートを送信すると、24 時間以内に確定価格が表示されます。

関連製品と詳細情報

Raydafon は、フィード ミキサーを中心としたドライブ トレイン全体を供給しているため、ギアボックス、シャフト、カップリングを 1 つの工場と 1 つの検査基準から注文できます。

PGA シリーズ ギアボックスの見積もりをリクエストする

ミキサーのモデルまたは図面、トラクターの馬力、必要なオーガ速度、配送ポートを送信してください。弊社エンジニアがフレーム、レシオ、インプットシャフトを確認し、24時間以内に確定価格をご返答させていただきます。
