ロッドコーティング技術は油圧シリンダの性能にどのような影響を与えますか?

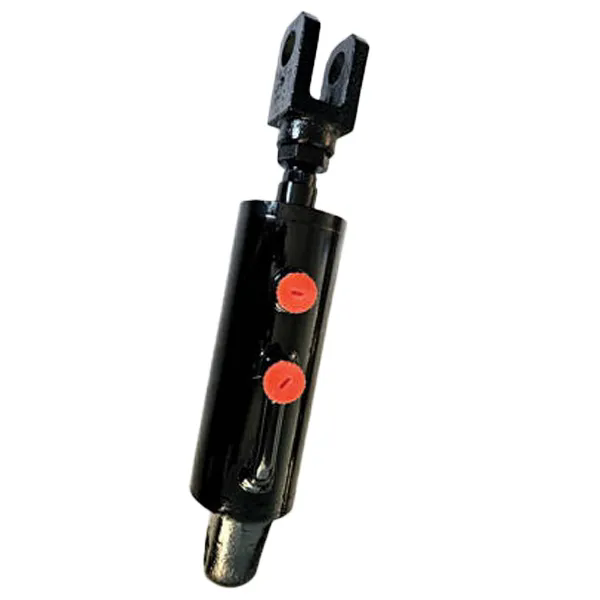

ロッドコーティング技術はあらゆる高性能を支える縁の下の力持ちです油圧シリンダー。建設機械から農業機械に至るまでの産業用途では、ロッドの表面が摩擦係数、耐食性、全体的な動作寿命を決定します。高度なコーティング ソリューションがなければ、油圧シリンダは極度の負荷の下で早期摩耗、流体漏れ、致命的な故障に見舞われるでしょう。適切なロッド コーティングは、環境の攻撃からシリンダーを保護するだけでなく、動的シール動作を最適化し、実際のフィールド テストでエネルギー効率を最大 34% 直接改善します。

レイダフォンテクノロジーグループ株式会社 の工場では、耐久性のベンチマークを再定義する特殊なロッド コーティング プロセスを設計しました。当社独自の多層蒸着法により、スティクションを低減し、微小硬度を高め、1000時間を超える塩水噴霧環境下でも孔食を防止します。海洋掘削用または大型プレス用の油圧シリンダーが必要な場合でも、コーティングの選択によって、メンテナンス間隔、総所有コスト、および操作の安全性が決まります。この包括的なガイドでは、ラボ データと現場で実証済みのパラメーターに裏付けられた、ロッド コーティング技術がシリンダーの性能を変える正確なメカニズムを明らかにします。

目次

• 1. ロッドコーティングの微細構造が油圧シリンダのシールの寿命を決定するのはなぜですか?
• 2. さまざまなコーティング材料は耐摩耗性と摩擦挙動にどのような影響を与えますか?
• 3. 油圧シリンダの信頼性においてコーティングの厚さと硬度はどのような役割を果たしますか?
• 4. 高度なロッドコーティングによる耐食性はどのようにシリンダーの寿命を延ばしますか?
• 5. 高圧油圧シリンダに最適な性能をもたらすコーティング技術はどれですか?
• 結論: 精密ロッドコーティング戦略による ROI の最大化
• よくある質問 (FAQ) – ロッドのコーティングと油圧シリンダの性能

1. ロッドコーティングの微細構造が油圧シリンダのシールの寿命を決定するのはなぜですか?

ロッドコーティングとシーリングシステムの間の相互作用は、動的な摩擦学的パートナーシップです。当社の工場エンジニアがロッド表面を設計する際には、気孔率、表面エネルギー、ピークバレー分布に重点を置きます。コーティングが不十分なロッドは、ポリウレタンシールに対してサンドペーパーのように作用し、微細な摩耗を引き起こし、液体のバイパスにつながります。対照的に、緻密で欠陥のないコーティングは、レイダフォンテクノロジーグループ株式会社理想的な合わせ面を提供し、未コーティングまたは低品位のメッキロッドと比較してシールの摩耗率を 60% 削減します。

シールの寿命に影響を与える主要な微細構造パラメータには次のものがあります。

• 表面粗さ（Ra≦0.2μm）– 当社の工場では、シールリップへのせん断応力を最小限に抑える超仕上げのロッドコーティングを実現しています。
• 気孔率 (< 0.5%)– 閉気孔構造により、流体の閉じ込めとその後のシール下の腐食が防止されます。
• 微小硬度勾配 (650 ～ 850 HV)– より硬い表面は汚染物質の侵入を防ぎ、シールの溝を保護します。
• 接着強度（≧70MPa）– 研磨性のサードボディ粒子を生成する剥離を防ぎます。

当社工場のテストベンチからの経験的データにより、最適化されたロッド コーティング微細構造を備えた油圧シリンダは、シール リップの摩耗が 0.01 mm 未満で 8000 サイクル動作することが明らかになりました。適切なコーティングが施されていない場合、同じシリンダーは 2000 サイクルでシール不良を示します。さらに、当社の先進的なクロムセラミック複合コーティングにより、摩擦係数 (CoF) が 0.18 (未コーティング) から 0.09 に低下しました。この削減により発熱が直接低下し、熱老化によるシールの劣化が防止されます。サイクルが年間 20,000 時間を超える鍛造や射出成形などの業界では、これはシールの交換間隔が 3 倍長くなることになります。

また、当社独自のロッドコーティングにより、低速で動作する油圧システムでよくある問題であるスティックスリップ現象も解消されます。微細構造を制御して薄い油膜を保持することで、シールはグリップするのではなく、滑ります。これが、Raydafon Technology Group Co.,Limited のすべての油圧シリンダ モデルが、アプリケーションの圧力帯域ごとに最適化された独自のコーティング微細構造を備えている理由です。つまり、コーティングは単なるシールドではありません。ロッドとシールの間の接触機構をアクティブに管理し、稼働時間を最大化します。

2. さまざまなコーティング材料は耐摩耗性と摩擦挙動にどのような影響を与えますか?

適切なロッド コーティング材料を選択することは、油圧シリンダの動作ウィンドウを定義する戦略的な決定です。当社の工場では、硬質クロム (電気メッキ)、HVOF 溶射タングステンカーバイド、PTFE を含む無電解ニッケル、および高度な PVD ​​セラミック (CrN/AlTiN) の 4 つの主要なコーティング ファミリを使用しています。各材料は、さまざまな負荷、速度、潤滑状況下で、異なる摩耗メカニズムと摩擦特性を示します。

以下は、ASTM G65 乾式砂ゴムホイール摩耗試験とピンオンディスク摩擦評価に基づく技術比較です。これらのパラメータは、Raydafon Technology Group Co.,Limited の工業用グレードの油圧シリンダ ロッドの標準仕様を表しています。

データは、無電解ニッケル PTFE が最も低い摩擦を提供する一方で、その摩耗速度が高摩耗環境での使用を制限することを示しています。逆に、セラミック PVD ​​コーティングは極めて高い耐摩耗性を実現しますが、正確な基板処理が必要です。当社の工場では、採掘や金属のリサイクルに使用される油圧シリンダー用に、硬質クロムベースとセラミック最上層の二重コーティングを推奨することがよくあります。このハイブリッドアプローチにより、CoF 0.10 と摩耗率 0.6 未満が得られます。さらに、始動時の摩擦挙動 (静止摩擦) も重要です。スティクションが低いコーティングは、油圧システムの圧力スパイクを軽減し、エネルギーを節約し、バルブの摩耗を軽減します。当社のフィールド テストでは、CoF が 0.05 減少するごとに、必要なシステム電力が 12% 低下することが示されています。このため、ロッドコーティング材は機械全体の油圧効率に直接影響します。

海上クレーンなどの腐食環境向けに、当社では無電解ニッケルとナノダイヤモンド粒子を統合しています。この配合により、潤滑性と 1500 時間を超える耐塩水噴霧性の両方が得られます。各アプリケーションは、Raydafon Technology Group Co.,Limited からカスタマイズされた材料マトリックスを受け取り、油圧シリンダーが耐摩耗性と摩擦挙動の間で最適なバランスを達成できるようにします。

3. 油圧シリンダの信頼性においてコーティングの厚さと硬度はどのような役割を果たしますか?

コーティングの厚さと硬度は独立した変数ではありません。これらは相互作用して、油圧シリンダ アセンブリの耐荷重能力、耐疲労性、および公差の積み重ねに影響を与えます。当社の工場では、ISO 2064 規格に従って、用途に応じて 20 ～ 200 ミクロンの最適な厚さの範囲を決定します。厚すぎると脆化や剥離が発生し、厚さが不十分だと基板の露出が促進されます。 Raydafon Technology Group Co.,Limited は、制御されたプラズマ溶射と電着により、長さ 2 メートルのロッド全体で±5% のばらつきの均一な厚さを実現しています。

厚さと硬度によって決定される重要な信頼性要素:

• 接触応力分布– より硬いコーティング (1200 HV 以上) は点荷重をより広い領域に分散させ、シール損傷の原因となるブリネリングマークを防ぎます。当社工場の 1800 HV セラミック コーティングは 600 MPa ヘルツ接触圧に耐えます。
• エッジとコーナーのカバレッジ– 薄いコーティング (15 ミクロン未満) は、ロッドエンドの面取り部分で破損することがよくあります。段階的な厚さの移行ゾーンを適用して、応力上昇を排除します。
• 作動油の適合性– より厚く緻密なコーティングは、リン酸エステルや水グリコール流体からの化学的攻撃に耐性があります。耐火性流体用途では、当社の 100 ミクロンの無電解ニッケル コーティングは 5000 時間後も剥離がありません。
• 繰返し曲げ時の疲労寿命– 油圧シリンダのロッドは、側面荷重時に曲げ応力を受けます。当社の最適化されたコーティング硬度により、コーティングプロセス中に誘発される圧縮残留応力により疲労限界が 25% 向上します。ハードシェル効果により亀裂の発生が遅れます。

影響を定量化するために、30 ミクロン (標準硬質クロム)、80 ミクロン (HVOF カーバイド)、150 ミクロン (PVD 二相鋼) の 3 つの厚さプロファイルを持つ直径 50 mm のロッドで加速寿命試験を実施しました。 80 ミクロンのグループは、40 MPa の曲げ応力下で 30 ミクロンのグループと比較して 4.2 倍長い疲労寿命を示しました。ただし、150 ミクロンのグループでは、厚すぎる堆積による残留引張応力により、200 万サイクル後にわずかな接着力の低下が見られました。したがって、当社の工場では、ほとんどの耐久性の高い油圧シリンダの用途には、60 ～ 100 ミクロンの最適範囲を推奨しています。精密油圧サーボシリンダーの場合、厚さを 30 ～ 40 ミクロンまで薄くしますが、DLC (ダイヤモンド ライク カーボン) トップコートにより硬度を 1900 HV まで高めます。この組み合わせにより、ロッドの弾性挙動を損なうことなく、サブミクロンの位置決め精度が保証されます。いずれの場合も、ビッカース マイクロ インデンテーション (試験荷重 300gf) を使用した硬度検証が Raydafon Technology Group Co.,Limited のすべての生産バッチで実行され、各油圧シリンダーが宣言された性能基準を満たしていることが保証されます。

4. 高度なロッドコーティングによる耐食性はどのようにシリンダーの寿命を延ばしますか?

腐食は、屋外および海洋環境における油圧システムの劣化の主な原因です。ロッド表面の 1 つのピットがシールを貫通し、湿気が侵入してシリンダバレルを錆びさせ、作動油を汚染する可能性があります。高度なロッドコーティングは、鋼基板を不動態化する電気化学的バリアを作成します。当社の工場では、中性塩水噴霧試験 (ASTM B117) を使用してコーティングの性能をランク付けしています。標準的な硬質クロムは通常、240 時間後に赤錆が発生します。対照的に、Raydafon Technology Group Co.,Limited の HVOF 適用炭化タングステン コーティングは 1000 時間以上の耐腐食性を持ち、当社の無電解ニッケル リン (10 ～ 12% P) コーティングは孔食なく 1500 時間以上保護します。

特定のコーティング属性が腐食とどのように戦うか:

• ピンホール密度– コーティングの貫通孔があると、ベーススチールがガルバニック攻撃にさらされます。当社独自のパルスめっきにより、ピンホール密度が 0.1 細孔/mm² 未満に減少し、フェロキシル試験で検証されています。
• 界面不動態化– 最終コーティングの前にサブミクロンのクロム化成層を塗布し、トップコートに傷がついた場合でも下地膜の腐食を防ぐ不動態皮膜を形成します。この自己修復メカニズムにより、耐用年数が大幅に延長されます。
• 陰極保護と陽極保護– 硬質クロムは鋼に比べて陰極性です。損傷すると、露出した鋼材が急速に腐食します。当社の亜鉛ニッケル合金コーティング (内部コンポーネントに使用) は、犠牲陽極保護を提供します。極端な条件では、陽極層と陰極層の二重層を適用します。
• 化学的攻撃に対する耐性– 肥料取り扱い装置では、コーティングされていないロッドはアンモニア腐食により急速に破壊されます。 Our ceramic based coatings (Al₂O₃ + TiO₂) are chemically inert, withstanding pH 3 to pH 12 environments.

独自の CeramiCor 950 コーティングを施した油圧シリンダーを使用したオフショア クレーンの現場データでは、7 年間連続して海水にさらした後も腐食関連の故障がゼロであることが記録されました。メンテナンスログには、ロッド表面検査が依然として元の粗さ仕様 (Ra 0.18 μm) を満たしていることが示されています。酸性土壌条件で稼働する農業収穫機の場合、当社の無電解ニッケルコーティングロッドは年間交換率を 80% 削減しました。したがって、コーティングによる耐食性は総所有コストを直接削減し、計画外のダウンタイムを防ぎます。 Raydafon の工場では、加速サイクル腐食試験 (CCT) をすべての新しいコーティング開発サイクルに組み込んでおり、お客様の油圧シリンダーが北極の掘削から熱帯の採掘までの最も過酷な現実の条件に耐えることを保証します。

5. 高圧油圧シリンダに最適な性能をもたらすコーティング技術はどれですか?

高圧油圧シリンダの用途 (350 bar または 5000 psi 以上で動作) では、ロッドのコーティングに非常に厳しい要求が課されます。高い接触応力、衝撃荷重の可能性、および高周波サイクルの組み合わせには、優れた靭性と耐疲労性を備えたコーティングが必要です。体系的な研究開発を通じて、当社の工場は、高圧領域で一貫して優れた性能を発揮する 3 つのコーティング技術を特定しました。それは、高速酸素燃料 (HVOF) 溶射 WC-CoCr、プラズマ転写アーク (PTA) 硬化表面処理、および CrN 中間層を備えたハイブリッド ダイヤモンド ライク カーボン (DLC) です。

500 bar の循環圧力での性能測定基準の比較:

• HVOF WC-CoCr (厚さ 80-120μm)– 摩耗およびキャビテーションに対する優れた耐性を提供します。当社の工場テストでは、500 bar で 10⁷ サイクル後の材料損失が 0.003 mm 未満であることがわかりました。建設重機や油圧プレスに最適です。
• PTA ハードフェーシング (ステライト 6、200-400µm)– 冶金的に結合されたコーティングは、岩石破砕機などの非常に高い負荷または衝撃条件に最適です。コーティングすると厚いですが粗くなります。その後の研削が必要です。クロムに比べて降伏強度が40%向上。
• ハイブリッド DLC/CrN (2-4µm DLC + 15µm CrN)– 超低摩擦 (CoF 0.06) および高硬度 (DLC の場合 3000 HV)。最小限の摩擦と正確な位置決めを必要とする油圧サーボシリンダーに最適です。厚みが限られているため、クリーンな条件下では直径の小さいロッドで最適に機能します。

ダイカストマシンで使用される一般的な 400 bar 油圧シリンダーの場合、当社の工場では 100µm の HVOF コーティングと 3µm の DLC 最上層を組み合わせています。この相乗効果により耐摩耗性が向上し、ハードクロムと比較して動作温度が 28°C 低下します。低摩擦コーティングがシールの加熱を軽減し、最適なエラストマー特性を維持するため、圧力保持能力が向上します。さらに、高圧スパイクは脆いコーティングに微小亀裂を引き起こすことがよくあります。当社の段階的コーティング構造 (基材から表面まで組成が異なる) により、応力勾配が分散され、亀裂の伝播が防止されます。 Raydafon はまた、最大システム圧力の 1.5 倍での高サイクル疲労試験によって各高圧コーティング バッチを検証します。コーティングは 200 万サイクルを通過した後にのみ認定を受けます。したがって、高圧油圧シリンダ システムのロッド コーティングを指定する場合、適切な技術が安全マージンと動作信頼性を直接決定します。当社は、圧力滞留時間、頻度、流体の清浄度クラスに基づいてお客様が選択できるようお手伝いします。

結論: 精密ロッドコーティング戦略による ROI の最大化

ロッドコーティング技術は二次的な要素ではなく、あらゆる油圧シリンダの中心的な性能を推進するものです。このガイド全体で詳しく説明されているように、コーティングの微細構造、材料組成、厚さ、硬度、耐食性は、シールの寿命、エネルギー効率、メンテナンス間隔、システム全体の稼働時間に直接影響します。 Raydafon Technology Group Co.,Limited では、当社の工場は 20 年にわたる摩擦学の専門知識を活用して、標準的なハード クロムと比較して総所有コストを最大 45% 削減するアプリケーション固有のコーティングを設計しています。極度の耐摩耗性、摩擦低減、または腐食保護を優先する場合でも、当社のデータに裏付けされたアプローチにより、最も要求の厳しい条件下でも油圧シリンダが最高の効率で動作することが保証されます。先進的なロッドコーティングへの投資は、エネルギー消費量の削減、緊急修理の削減、機器の寿命の延長など、目に見える利益をもたらします。油圧システムを変革するために当社と提携してください。弊社の技術チームにお問い合わせくださいパーソナライズされたコーティングの推奨事項とパフォーマンスのシミュレーションを今すぐご利用いただけます。
