ブーム高所作業車アッパーアーム油圧シリンダ
  • ブーム高所作業車アッパーアーム油圧シリンダブーム高所作業車アッパーアーム油圧シリンダ
  • ブーム高所作業車アッパーアーム油圧シリンダブーム高所作業車アッパーアーム油圧シリンダ

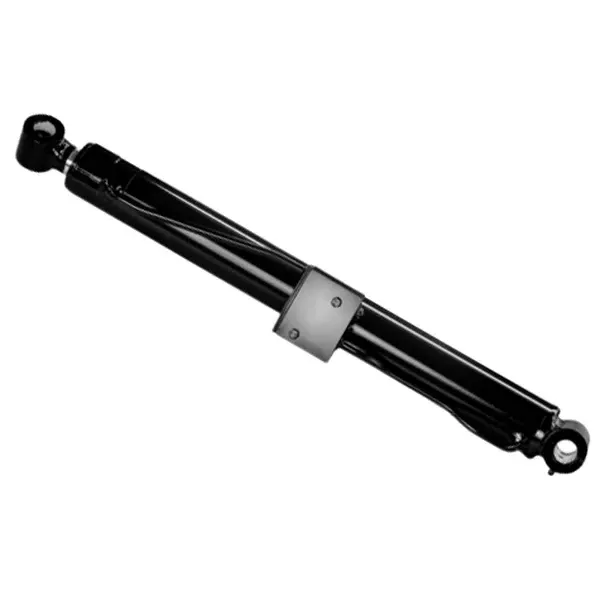

ブーム高所作業車アッパーアーム油圧シリンダ

Raydafon は、中国を拠点とするブーム高所作業車アッパーアーム油圧シリンダーの OEM メーカーおよびサプライヤーです。このアッパー アーム シリンダーは、電力修理、自治体の建設、看板の設置に使用される高所作業車のブーム プラットフォームを持ち上げて位置決めします。標準モデルGTHZ210C-620500-000はボアΦ110mm、ロッドΦ75mm、ストローク815mm、取付距離1433mm、使用圧力23MPa、2-Φ9ポート、質量100kgです。特許取得済みのデュアルピストン設計は最大 2000 kN の推力に達し、位置決め誤差は ±3 cm 以内に制御されます。シリンダー本体は6回の鍛造と熱処理を施した特殊合金鋼で作られており、硬度は普通鋼よりも40%高いです。 4 重複合シーリング システムは、雨、塵、塩水噴霧の環境に使用され、沿岸条件で 3 年間の連続動作が検証されています。モジュラー設計により、同等の製品と比較して体積が 25%、重量が 18% 削減され、クイックインストール インターフェイスによりインストール時間が半分に短縮されます。カスタムボア、ストローク、設置距離、ポート位置、プライベートラベルがサポートされています。目標価格は通常、モデルと数量に応じて、輸入代替品と比較して競争力があります。図面番号、必要数量、宛先ポートを送信して、迅速な見積りを依頼してください。
中国OEM高所作業車シリンダーメーカー

ブーム高所作業車 高所作業車・動力修理車用アッパーアーム油圧シリンダ

Raydafon は、中国を拠点とするブーム高所作業車アッパーアーム油圧シリンダーの工場直接製造およびサプライヤーです。このアッパーアームシリンダーは、電源修理、自治体の建設、看板の設置、高所メンテナンスなどに使用される高所作業車のブームプラットフォームを駆動します。標準モデル GTHZ210C-620500-000 は、特許取得済みのデュアルピストン設計、作動圧力 23 MPa、ボア Φ110 mm、ロッド Φ75 mm、ストローク 815 mm で最大 2000 kN の推力を実現します。特殊合金鋼のボディは 6 回の鍛造と熱処理が施され、通常の鋼よりも 40% 高い硬度を実現し、4 重複合シーリング システムが雨、塵、風、沿岸の塩水噴霧に対応します。モジュラー設計により、同等の製品と比較して体積が 25%、重量が 18% 削減されます。カスタムボア、ストローク、設置距離、ポート位置、プライベートラベルがサポートされています。図面番号、必要数量、送り先港を送信して見積りを依頼してください。

2000kN最大推力
23MPa使用圧力
Φ110×Φ75ボア×ロッド
815mm脳卒中

高所作業車にアッパーアーム油圧シリンダが選ばれる理由

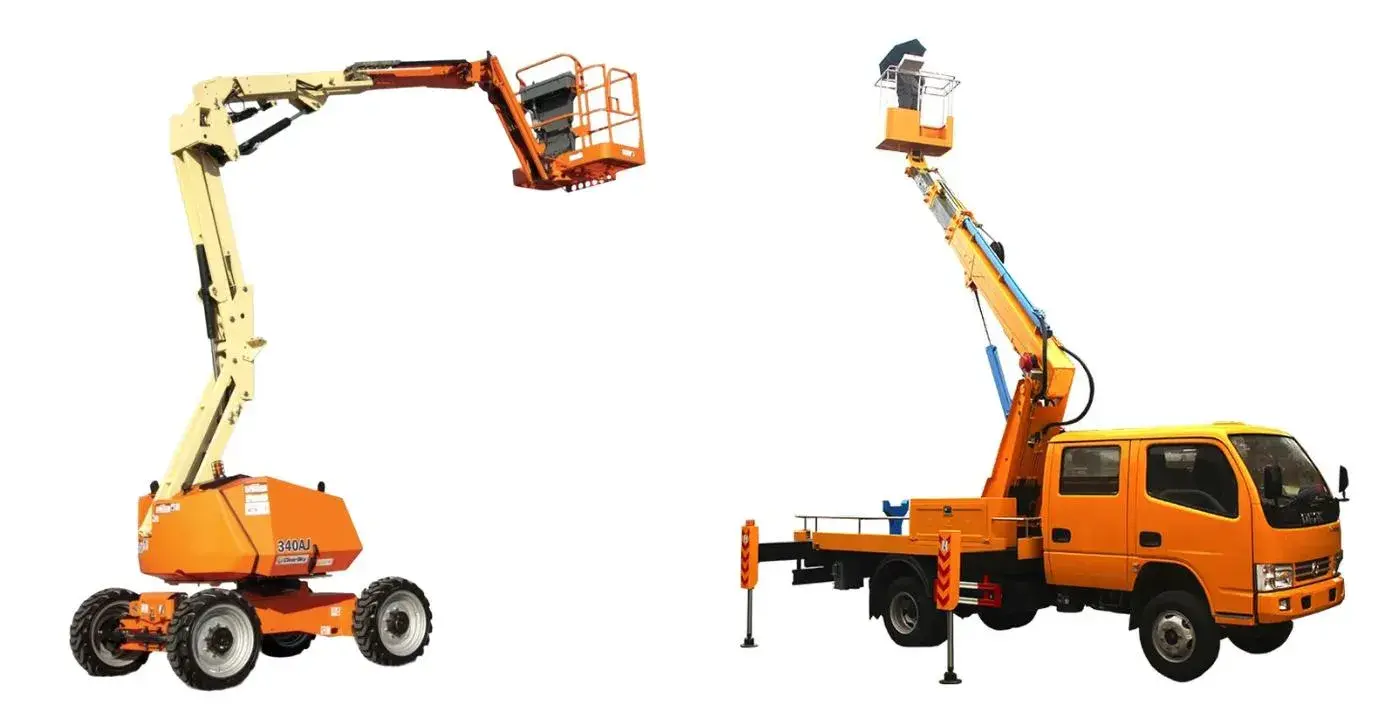

高所作業車は、電源修理や街路灯の交換、看板の設置や建物のメンテナンスなどを行うために作業員を高所まで運びます。アッパーアームシリンダーは、プラットフォームを上昇させて保持する核となる油圧コンポーネントです。推力が失われたり、荷重でドリフトしたり、オイルが漏れたりすると、高所作業では車両全体の信頼性が低下します。

Raydafon は、これらの条件に合わせてこのブーム高所作業車のアッパーアーム油圧シリンダーを製造しています。特許取得済みのデュアルピストン設計は最大 2000 kN の推力に達し、位置決め誤差を ±3 cm 以内に制御しながら、作業プラットフォームを 50 m まで安定して上昇させることができます。シリンダー本体には特殊合金鋼を使用し、6回の鍛造と熱処理を施し、普通鋼より40%高い硬度に達します。 4重複合シール構造により、大雨、粉塵、強風、沿岸塩水噴霧に耐え、沿岸部での3年間の継続使用でも漏れがないことが確認されています。

サプライヤーを比較するバイヤーに対して、Raydafon は工場直接価格設定、OEM 生産、安定したバッチ品質を提供します。ロアアームシリンダーまたは関連する高所作業車の油圧コンポーネントも調達する場合は、詳細を確認してください。高所作業車用油圧シリンダカテゴリとブーム高所作業車ロアアーム油圧シリンダページ。

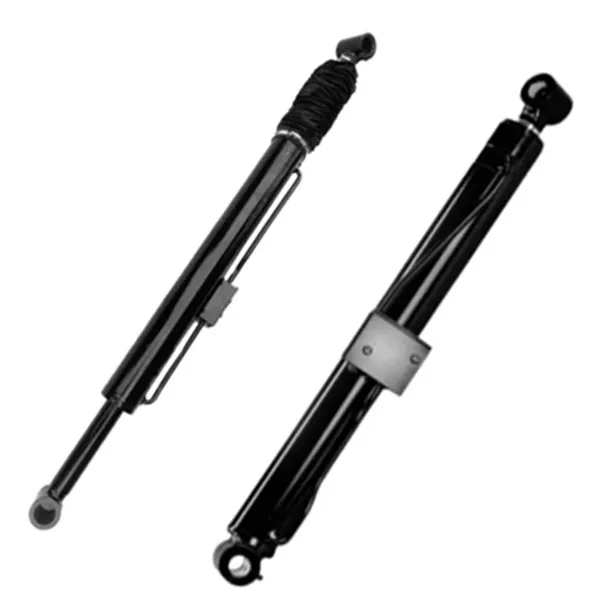

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
ブーム高所作業車・高所作業車用アッパーアーム油圧シリンダ

標準モデルと技術的寸法

以下の標準アッパーアームシリンダは、一般的な高所作業車および高所作業車の用途に対応します。お使いの機器が異なる取り付けパターンを使用している場合は、OEM 図面番号またはリバース エンジニアリングおよびカスタム生産用の物理サンプルを送信してください。

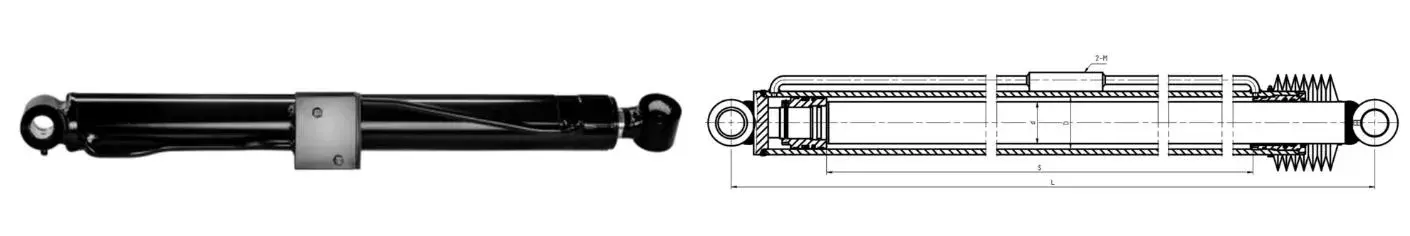

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
標準アッパーアームシリンダ型式 GTHZ210C-620500-000 の寸法参考図
シリンダー名 図面番号 穴径D ロッド径d ストロークS 設置距離L 使用圧力 インターフェースM 重さ
上腕シリンダー GTHZ210C-620500-000 Φ110mm Φ75mm 815mm 1433mm 23MPa 2-Φ9 100kg

別のボア、ストローク、設置距離、ポート位置が必要ですか? Raydafon は、お客様の図面に基づいてカスタム アッパー アーム油圧シリンダーを製造できます。関連する移動機器シリンダについては、移動式クレーン用油圧シリンダカテゴリ。

コア性能特性

01

高所吊り上げに最適なスーパーパワー

特許取得済みのデュアルピストン設計は最大 2000 kN の推力に達します。位置誤差±3cm以内で雲台を50mまで昇降し、正確な高所配線とメンテナンスをサポートします。

02

過酷な環境向けに強化

特殊合金鋼の本体は6回の鍛造と熱処理が施されており、硬度は通常の鋼より40%高くなります。四重複合シーリングにより、大雨、粉塵、強風、沿岸の塩水噴霧に対応します。

03

現場で検証された信頼性

沿岸の塩水噴霧環境でも漏れなく 3 年間連続稼働。市営企業では台風シーズン中、このシリンダーを操業し、安定した稼働を維持しました。

04

軽量かつ柔軟

同等の製品と比較して体積が 25% 減少し、重量が 18% 減少しました。さまざまなタイプの高所作業車に適合し、ブーム構造への負担を軽減します。

05

高速インストールインターフェイス

クイックインストールインターフェイス設計により、インストール時間が半分に短縮されます。一般の技術者であれば、指示に従って 30 分程度で交換を完了できます。

06

OEMのカスタマイズ

さまざまな高所作業車タイプのカスタムボア、ロッド、ストローク、設置距離、オイルポート位置、プライベートラベルパッケージ、大量注文生産。

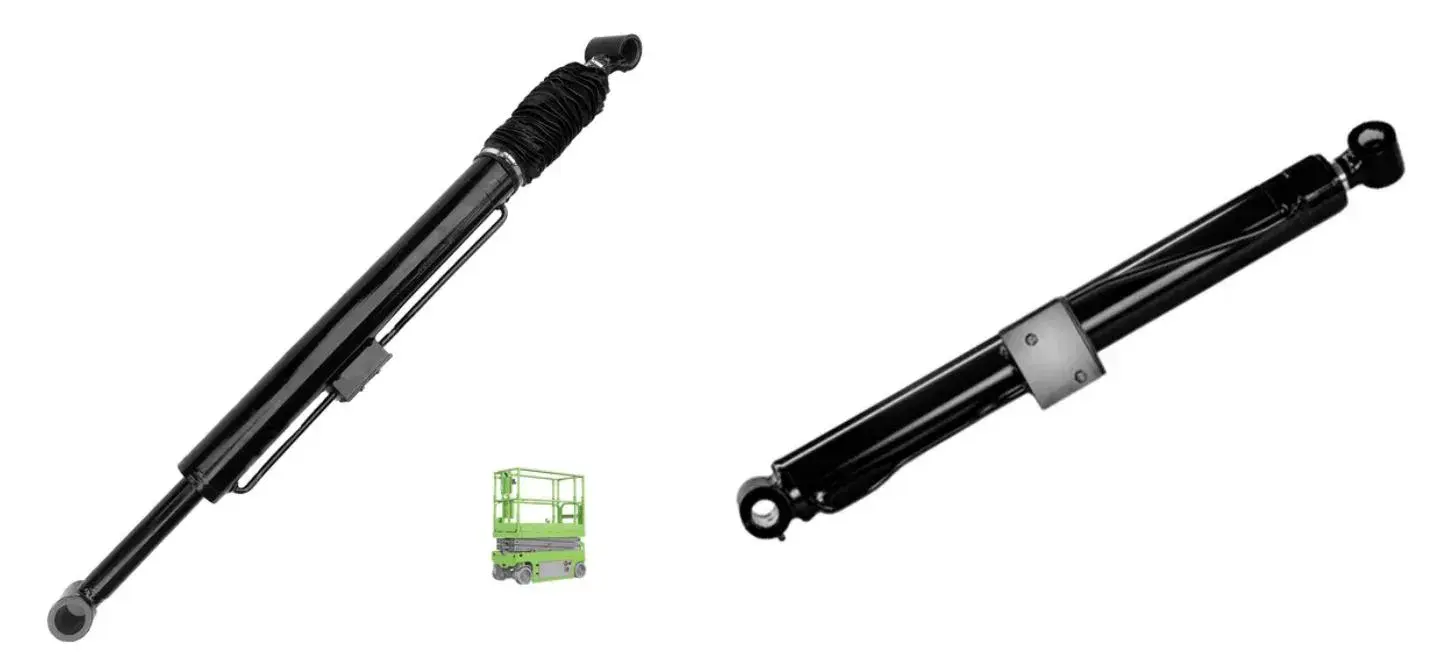

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
アッパーアームシリンダーのシールとモジュール構造

電力修理、都市建設、高所作業での用途

電源システム 高圧鉄塔および変電所のメンテナンス

シリンダは推力 1800 kN を出力し、作業台を 30 m まで上昇させます。位置決め誤差は ±2 cm 以内です。レベル 5 の強風条件下でも、内蔵の安定化システムがリアルタイムで推力を調整し、ライン接続や機器交換のためにプラットフォームを安定に保ちます。

市営 街路灯と看板の設置

モジュール設計でさまざまな作業車両に適合し、オイルポートの位置を柔軟に調整できます。道路再建プロジェクトでは、1 台の作業車両が 20 個の街路灯の交換を 1 日で完了し、従来の方法と比べて効率が 40% 向上しました。

建物 ファサードと高層ビルのメンテナンス

安定した推力と正確な位置決めにより、窓の清掃やファサードの補修、高所でのサイン設置などをサポートします。 4重シーリングにより屋外作業時の雨・ホコリ・風を防ぎます。

OEMおよびアフターマーケット 高所作業車のOEM・修理市場

高所作業車製造業者、修理工場、アフターマーケット サプライヤーは、標準モデルまたはプライベート ラベル パッケージのカスタム アッパー アーム シリンダーを注文できます。フォークリフトの油圧システムも扱っている場合は、フォークリフト用油圧シリンダ範囲。

品質証拠、テスト、輸出サポート

材料と熱処理の記録

特殊合金鋼ボディ、6回の鍛造と熱処理、普通鋼よりも40%高い硬度。材料記録は一括発送で提供できます。

圧力および推力試験

各シリンダーは梱包前に漏れ、ストロークの滑らかさ、ポートのフィッティングが検査されます。推力性能は定格圧力に対して検証されています。

寸法検査

ボア、ロッド、ストローク、設置距離、ポート寸法は、注文された図面または顧客のサンプルに対して記録されます。

輸出梱包

シリンダーには防錆油と保護エンドキャップが封入されています。大量の注文は、海上輸送、航空輸送、または特急配送用にパレットに積み、バンドで固定することができます。

カスタム OEM 注文プロセス

ステップ01 アプリケーションの詳細を送信する

機器の種類、図面番号、内径、ロッド、ストローク、設置距離、接続口径、数量、接続先ポートをご指示ください。

ステップ02 モデルレビュー

Raydafon は、モデル GTHZ210C-620500-000 またはカスタム アッパー アーム シリンダーがお客様の機器に適合するかどうかを確認します。

ステップ03 サンプルと図面の承認

OEM プロジェクトの場合、Raydafon は大量生産前にサンプルをリバース エンジニアリングして寸法を確認します。

ステップ04 製作・お見積り

図面の承認後、Raydafon は寧波 FOB の見積もり、生産スケジュール、梱包の詳細を提供します。

よくある質問

ブーム高所作業車アッパーアーム油圧シリンダとは?

ブーム高所作業車アッパーアーム油圧シリンダは、高所作業車や高所作業車のアッパーブームを駆動する油圧アクチュエータです。作業プラットフォームを持ち上げて位置決めするため、作業員は電力修理、自治体の建設、看板の設置、その他の高所作業を安全に行うことができます。ブームリフトシステムの中核となる油圧コンポーネントの 1 つです。

Raydafon が製造する標準モデルはどれですか?

Raydafonは、ボアΦ110 mm、ロッドΦ75 mm、ストローク815 mm、設置距離1433 mm、使用圧力23 MPa、2-Φ9ポート、重量100 kgの標準モデルGTHZ210C-620500-000を生産しています。 OEM図面または物理サンプルに基づいて、カスタムのボア、ロッド、ストローク、設置距離、およびポート位置を利用できます。

この上腕シリンダはどれくらいの推力を発生できるのでしょうか?

特許取得済みのデュアルピストン設計は最大推力 2000 kN に達し、作業プラットフォームを 50 m まで安定して上昇させることができます。動力系メンテナンスにおいては、シリンダは1800kNの強力な推力を出力してプラットフォームを30mまで上昇させ、位置誤差を±2cm以内に抑え、レベル5の強風条件下でも安定性を維持します。

どのような材料とシーリングシステムが使用されていますか?

シリンダー本体は6回の鍛造と熱処理を施した特殊合金鋼で作られており、硬度は普通鋼よりも40%高いです。四重複合シーリング構造により、大雨、粉塵、強風、沿岸の塩水噴霧に耐えます。シリンダーは沿岸の塩水噴霧環境で 3 年間連続使用され、漏れはありませんでした。

Raydafon はカスタム OEM アッパー アーム シリンダーを製造できますか?

はい。 Raydafon は、顧客の図面または物理サンプルからの OEM 生産をサポートしています。さまざまなタイプの高所作業車に合わせて、カスタムボア、ロッド、ストローク、設置距離、オイルポート位置、プライベートラベルパッケージ、大量注文生産が可能です。

見積もりにはどのような情報が必要ですか?

図面番号または既存サンプルの詳細、内径、ロッド径、ストローク、取付距離、使用圧力、接続口径、注文数量、接続先ポートをお送りください。 Raydafon は寧波 FOB の見積もりと納期を返信します。

サンプルまたは大量注文をリクエストするにはどうすればよいですか?

このページのお問い合わせフォームを使用するか、電話、電子メール、または WhatsApp で Raydafon にお問い合わせください。必要な型式、図面番号、数量、用途を記載してください。営業チームはサンプルの入手可能性、大量生産スケジュール、梱包の詳細を確認します。

ブーム高所作業車のアッパーアーム油圧シリンダーを調達する準備はできていますか?

図面番号、ボア/ロッド/ストロークの要件、使用圧力、ポートサイズ、注文数量、目的のポートをお送りください。 Raydafon は標準モデルを確認するか、カスタム アッパー アーム油圧シリンダーを設計し、リード タイムと梱包の詳細を含む FOB 寧波の見積もりを提供します。
