ユニバーサルカップリングの設計においてベアリングの保護が重要なのはなぜですか?

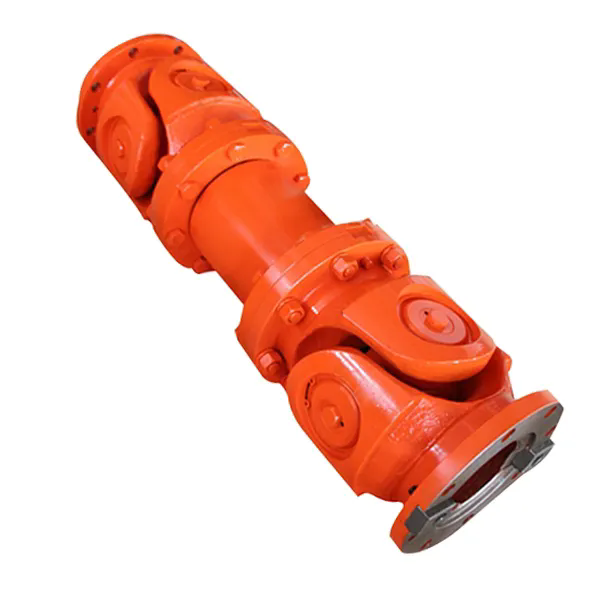

動力伝達の世界では、ユニバーサルカップリングは、角度のずれを吸収しながら回転シャフト間でトルクを伝達する機械式ブリッジです。ただし、最も洗練されたユニバーサル カップリングは、その心臓部であるクロス アセンブリ内のニードル ローラー ベアリングが適切に保護されていない場合、急速に故障します。ベアリングの保護は二次的な機能ではありません。それは耐用年数、信頼性、総所有コストの主な決定要因です。効果的なシール、潤滑保持、汚染の排除がなければ、ユニバーサル カップリングは摩耗、腐食、そして最終的には焼き付きや破損に見舞われます。農業、建設、重量物の取り扱いなどの業界では、ユニバーサル カップリングの単一ベアリングの故障により、数時間にわたる計画外のダウンタイムが発生し、隣接するコンポーネントが損傷し、修理予算が高額になる可能性があります。 Raydafon Technology Group Co.,Limited では、製造するすべてのユニバーサル カップリングの中核にベアリングの保護をエンジニアリング哲学として据えています。この記事では、保護が重要な理由、最新の設計でそれを実現する方法、および数十年にわたる信頼性の高い動作を保証するために評価する必要がある技術パラメータについて説明します。

しかし、一体なぜユニバーサル カップリングのベアリングはこれほど脆弱なのでしょうか?答えは動作環境にあります。ユニバーサル カップリングは通常、ほこり、泥、農薬、道路塩、高温の機械の近くの -30 °C から 100 °C 以上の極端な温度など、汚染された条件で動作します。クロスベアリングは、振動運動や衝撃荷重に耐えながら、高速 (PTO シャフトでは最大 1800 RPM) で回転します。ベアリング軌道に研磨粒子が侵入すると、急速なピッチングと摩擦の増加につながり、熱が発生し、潤滑剤が劣化し、最終的には剥離を引き起こします。さらに悪いことに、湿気により錆が発生し、硬化した表面がエッチングされ、高精度のユニバーサル カップリングが研磨の台無しになってしまいます。当社の工場では、何千件もの現場での故障を分析しており、早期に交換されたユニバーサル カップリングの 80% 以上は、ベアリングの保護が不十分であることが直接の原因となっています。したがって、メンテナンス管理者、機器オペレーター、調達専門家にとって、ベアリングをシールドする設計戦略を理解することは不可欠です。この包括的なガイドでは、ベアリングの故障メカニズムを詳しく解説し、高度なシーリングおよび冶金ソリューションを紹介し、厳しい現実の条件に耐えるユニバーサル カップリングの選択に役立つ実用的なデータを提供します。

目次

• 1. ユニバーサルカップリングの保護されていないベアリングが早期故障につながるのはなぜですか?
• 2. 当社の工場では、ベアリングを最大限に保護するために多段階シールをどのように設計していますか?
• 3. 保護されたユニバーサルカップリングを定義する重要な技術パラメータは何ですか?
• 4. 適切な潤滑とメンテナンスにより、ユニバーサル カップリング ベアリングの寿命をどのように延ばすことができますか?
• よくある質問 (FAQ)
• 結論

ユニバーサルカップリングの保護されていないベアリングが早期故障につながるのはなぜですか?

ユニバーサル カップリング クロス内のニードル ローラー ベアリングは、ローラー レースの境界面で 2000 MPa を超える極端な接触圧力下で動作します。この高ストレス環境では、汚染物質が入り込む余地がありません。モース硬度 7 の微細なシリカ粒子 (農業ダストに一般的) であっても、硬度 58 ～ 62 HRC のベアリング軌道に傷を付ける可能性があります。傷が発生すると、それが応力上昇となり、疲労剥離や最終的にはベアリングの崩壊につながります。保護されていないベアリングは、重要な潤滑膜も失います。グリースは、摩擦を軽減し、腐食に対するバリアとして機能します。シールからグリースが漏れると、ベアリングが空になり、金属同士の接触が発生し、熱が急激に上昇します。当社の工場では、空運転条件下で 20 分以内に温度が 70°C から 180°C に上昇し、クロスシャフトが膨張してヨーク内に固着することが記録されています。

ベアリングの保護が不十分なことが原因で発生する具体的な故障モードには、次のようなものがあります。

• 摩耗（3 つの本体摩耗）:汚れの粒子がベアリングカップに入り、柔らかいニードルローラーに入り込み、硬化したクロストラニオンをえぐります。これにより、トラニオンに特徴的な鈍いマット仕上げが形成され、クリアランスが増加し、ベアリングケージを破壊するハンマー動作が発生します。
• 腐食孔：水の浸入は錆の発生の原因となります。錆粒子は元の鋼の表面よりも硬く、研磨剤として機能します。さらに、腐食により有効耐荷重面積が減少し、応力集中や早期疲労が発生します。適切なシール保護がなければ、ユニバーサル カップリングが 1 回の雨季にさらされると、200 動作時間以内に動的定格荷重の 70% が失われる可能性があります。
• 潤滑剤の劣化とコーキング:グリースに汚れが混入すると酸化が促進され、増ちょう剤が分解します。高温の用途（排気システムの近くなど）では、グリースが炭化して硬い堆積物を形成し、ニードルローラーの回転を妨げる可能性があります。これにより、ローラーのスキッドやフラットスポットが発生します。
• フレッチング腐食:フル回転していなくても、固定されたユニバーサルカップリングの振動により、軸受界面で微動が発生します。グリースの保護膜がないと、フレッチング腐食により赤茶色の酸化物粉末が生成され、表面がさらに摩耗します。

採掘コンベア アプリケーションからのフィールド データは、無視のコストを示しています。高度なベアリング保護のないユニバーサル カップリングは、顕著な遊びが発生するまでわずか 340 時間しか持続しませんでした。対照的に、トリプルリップシールと耐食コーティングを備えた当社の Raydafon 保護シリーズ ユニバーサル カップリングは、摩耗限界に達するまでに同じ環境で 3,200 時間の使用を完了しました。保護されていないユニットにより、計画外のシャットダウン、交換作業、および隣接するギアボックス入力シャフトの損傷が発生し、合計 4,700 ドルの直接費用が発生しました。保護されたユニバーサル カップリングは、これらのコストを回避するだけでなく、駆動系のバランスを維持し、振動による他のコンポーネントの摩耗を軽減します。信頼性が重要となるあらゆる操作において、ベアリング保護はオプションではなく、工学的に必要なものです。当社の工場では、シールの形状から材料の選択に至るまで、設計のあらゆる段階にこの理解を取り入れています。

さらに、ベアリングが保護されていないと、連鎖的な故障の影響が生じます。ニードルが割れ始めると、金属片がユニバーサル カップリング内を循環し、グリースを汚染し、反対側のベアリング カップの摩耗を加速します。数時間以内に、クロスアセンブリ全体がジャンクになってしまいます。ヨークの耳もダメージを受け、ベアリングカップの緩みによる衝撃で長方形になることが多く、ヨークの交換も必要になります。したがって、堅牢なベアリング保護によって初期の汚染事象を防止すると、指数関数的な投資収益率が得られます。次に、汚染経路を遮断するために当社の工場で採用されている特定のシーリング技術を検討します。

当社の工場では、ベアリングを最大限に保護するために多段階シールをどのように設計していますか?

でレイダフォンテクノロジーグループ株式会社当社では、ユニバーサル カップリングを、シール設計、表面仕上げ、および潤滑剤管理の相乗的な組み合わせによってベアリングの保護が達成されるシステムとみなしています。当社の工場は、粉塵侵入テストにおいて従来のシングルリップ設計よりも 5 倍優れた 4 段階のシーリング構造を開発しました。防御の第一線は、ベアリングカップのフランジに機械加工されたラビリンス溝です。この溝により、粒子が通過する必要がある曲がりくねった経路が形成され、粒子の移動が大幅に遅くなります。第二に、ステンレス鋼ガータースプリングを備えた一次ニトリルゴムリップがクロストラニオンとの一定の接触を維持します。第三に、二次ダストリップがワイパーとして機能し、回転中に付着した汚れを除去します。第 4 に、熱可塑性エンド カバーが高圧洗浄や浸水に対する追加のバリアを提供します。

当社のベアリング保護システムの主要なエンジニアリング機能:

• ラビリンスクリアランスの最適化:ラビリンスのラジアルギャップは0.15mm～0.25mmに設定されています。幅が広すぎると粒子が侵入してしまいます。狭すぎるリスク接触。当社の工場では CNC 加工を使用して公差を 0.02mm 以内に抑え、すべてのユニバーサル カップリングにわたって一貫した保護を保証します。
• 流体力学的ポンピング作用を備えたダブルリップシール:プライマリ シール リップは、回転中にポンピング効果を生み出すわずかなねじれ角をもつように設計されており、グリースを積極的に外側に押し出し、ベアリング キャビティから汚染物質を遠ざけます。この自浄作用により、再潤滑間隔が最大 40% 延長されます。
• シール材質の選択:当社の標準ユニバーサル カップリングは、シールに HNBR (水素化ニトリル ブタジエン ゴム) を使用しており、オゾン、紫外線、および -40 °C ～ 150 °C の温度に耐性があります。化学薬品を多く含む環境 (肥料、肥料) 向けに、攻撃的な物質に耐える FKM (バイトン) シールを提供します。
• 統合されたグリース リザーバー:ベアリング カップには、追加の 2.5 立方センチメートルのグリースを保持する環状の溝が組み込まれています。このリザーバはバッファとして機能し、外部グリースの供給が一時的に中断された場合でも、ベアリングが空になることはありません。

当社の保護システムを検証するために、当社の工場では ISO 20623 に準拠した加速粉塵試験を実施しています。ユニバーサル カップリングは、アリゾナ州の道路粉塵 (粒径分布 0 ～ 150 ミクロン) で満たされたチャンバーに取り付けられ、負荷がかかった状態で 1000 RPM で回転します。 500時間後に分解し、フェログラフィーによりグリースの汚染を測定します。当社のシールされたユニバーサル カップリングは通常、重量で 0.5% 未満の汚染物質を示しますが、多段階シールのない標準的な工業用カップリングは 8% ～ 12% の汚染を示し、目に見える摩耗につながります。さらに、当社の工場では、洗浄手順をシミュレートするために高圧洗浄テスト (100 バール、80 °C 水) を実施しています。 4 段階のシールにより、直接スプレーされた場合でも水の浸入が防止されますが、保護されていないカップリングでは 30 秒以内に水が浸入し、すぐに錆が発生します。

もう 1 つの革新的な点は、圧力解放機能が組み込まれていることです。ユニバーサル カップリングに中央のクロス フィッティングを介してグリースを塗布する場合、グリースを過剰に塗布するとシールが破損する可能性があります。当社の設計には、過剰なグリースを 7 bar で排出する校正済み逆止弁が含まれており、ベアリング キャビティの完全な充填を確保しながらシールを保護します。この機能により、オペレーターのミスが減り、シールの寿命が延びます。農業関連のお客様向けに、色分けされたシール インジケーターも提供しています。外側のダスト リップが黒からグレーに変わると、シールが磨耗し交換時期であることを示し、故障が発生する前に予防的なメンテナンスが可能になります。これらのエンジニアリングの詳細は、当社のユニバーサル カップリングが最も過酷な用途でもベアリングの完全性を維持できる理由を示しています。 Raydafon では、ベアリングの保護を機能としてではなく、ドライブラインの信頼性の基礎として考えています。

保護されたユニバーサルカップリングを定義する重要な技術パラメータは何ですか?

定格トルクのみに基づいてユニバーサル カップリングを選択するのは不十分です。長期的なベアリング保護を確保するには、エンジニアと調達専門家は、耐汚染性と潤滑剤の保持に直接影響を与える一連の定量化可能なパラメーターを評価する必要があります。当社の工場では 7 つの主要な指標を特定しており、それぞれの指標をサプライヤーに要求する必要があります。以下の表は、当社のプレミアム保護ユニバーサル カップリング シリーズの標準値と、比較のための業界の基準値を示しています。

表以外にも、クロストラニオンの表面硬度プロファイルの重要性を考慮してください。当社の工場では、高周波焼き入れを適用して、硬化深さ 1.8 mm ～ 2.2 mm、硬度 58 ～ 62 HRC を達成しながら、35 HRC の強靱なコアを維持します。この硬い表面は、汚染粒子による圧痕に耐えます。さらに、組み立て前にトラニオンにリン酸マンガン化成皮膜（厚さ10～15ミクロン）を塗布します。この多孔質皮膜はグリースが一時的に移動した場合でも薄い油膜を保持し、緊急境界潤滑を提供します。このようなコーティングがないと、グリースの膜が破壊されると、直ちに金属同士が接触してしまいます。

もう 1 つの重要なパラメータは、ベアリング カップとヨーク イヤーの間の軸方向の遊びです。過度の遊びがあるとカップが回転し、シールが外れる可能性があります。当社のユニバーサルカップリングは、精密研削スラストワッシャーを使用して、このクリアランスを0.05mm～0.15mmに制御します。これにより、カップのフレッチングが防止され、シールの同心度が維持されます。高振動用途 (道路フライス盤など) の場合、ベアリングに一定の予荷重を維持し、シール性能をさらに高めるスプリング式カップ保持システムをオプションで提供しています。ユニバーサル カップリングを指定する場合は、シール効率と耐食性に関する文書化されたテスト結果を必ず要求してください。 Raydafon Technology Group Co.,Limited は、透明な技術データが情報に基づいた意思決定を可能にすると信じているため、すべての生産ロットの完全なテスト レポートを提供します。これらの重要なパラメータに焦点を当てることで、数千時間の動作時間にわたって信頼性の高いベアリング保護を提供するユニバーサル カップリングを選択できます。

適切な潤滑とメンテナンスにより、ユニバーサル カップリング ベアリングの寿命をどのように延ばすことができますか?

最適に設計されたベアリング保護システムであっても、その可能性を最大限に発揮するには正しい潤滑方法が必要です。ユニバーサル カップリングのシールは、グリースを保持し、汚染物質を排除するように設計されていますが、誤った種類の潤滑剤、不十分な量、過剰な再潤滑間隔を補うことはできません。当社工場のフィールドサービスチームは、臨時メンテナンスと比較してユニバーサルカップリングの寿命を最大 300% 延長するベストプラクティスをまとめました。使用環境に合わせたグリースの選定が基本です。一般的な農業用途には、NLGI #2 の粘稠度、EP (極圧) 添加剤、および滴点が 260°C を超えるリチウム複合グリースが推奨されます。湿った状態では、カルシウムスルホネートグリースが優れた耐水性を発揮します。シールエラストマーを膨張させる可能性がある炭化水素ベースのグリースは絶対に使用しないでください。

ベアリングを最大限に保護するための重要な潤滑手順:

• 初めて使用する前の初期グリスアップ:新しいユニバーサル カップリングは、工場で保存グリースが塗布された状態で出荷されます。取り付ける前に、4 つのシールすべてから新しいグリースが出るまで、推奨されるオペレーティング グリースをパージしてください。これにより、保管中の汚染物質が除去され、ベアリングのキャビティが完全に満たされます。当社工場では、シールの損傷を避けるために、低圧で手動レバーガンを使用することを推奨しています。
• 作動角に基づく再潤滑頻度:10 度未満で動作するユニバーサル カップリングの場合は、100 動作時間ごとにグリースを塗布してください。 10 ～ 20 度、50 時間ごと。 20 度以上、または粉塵の多い環境では 25 時間ごと。これらの間隔は、現場での摩耗粒子分析から導出されます。これらの値を超えて間隔を延長すると、汚染レベルが増加します。
• 適切なパージ手法:グリースを注入しながら、ユニバーサルカップリングを手でゆっくりと回転させ、クロスの内部グリース通路を揃えます。 4 つのシールすべてから少量が出るまでグリースをポンプします (通常は 10 ～ 15 ポンプ)。過剰な圧力によりシールが反転する可能性があるため、グリスを塗りすぎないでください。当社の工場では、このリスクを軽減するために各ユニバーサル カップリングに圧力逃がしベントを装備していますが、依然としてオペレーターの規律が重要です。
• 季節および保管時の潤滑:長期間保管する場合は、シールの変形を防ぐため、防錆グリースを塗布し、ユニバーサルカップリングを真っ直ぐ（0度）の状態で保管してください。屋外に保管されている機械の場合は、可能であればユニバーサル カップリングに保護ブーツを取り付けます。

検査も同様に重要です。 250 運転時間ごとに、シールリップに亀裂や硬化がないか確認してください。健康なアザラシの唇は柔軟で、目に見える破片の橋渡しがない必要があります。また、ヨークを相互に移動させてみて、ユニバーサル カップリングに軸方向の遊びがないことを確認します。 0.5 mm を超える動きはベアリングの摩耗を示しているため、交換を計画する必要があります。当社の工場では、分解せずにトラニオンとカップのクリアランスを測定する簡単な摩耗ゲージツールを提供しています。定期的なグリース補給中にこのツールを使用すると、ベアリングの故障を数週間前に予測できるため、計画的に交換できます。

複数の機械を運用しているフリートの場合、当社工場ではユニバーサル カップリングごとに潤滑ログを作成することを推奨しています。日付、時間、グリースの種類、観察結果を記録します。このデータは、パターンを特定するのに役立ちます。たとえば、特定の作業器具では振動により短い間隔が必要になる場合があります。 Raydafon Technology Group Co.,Limited では、ユニバーサル カップリングのシリアル番号を登録していただいたお客様向けに、モバイル対応のメンテナンス リマインダー サービスも提供しています。これらの潤滑および検査プロトコルを遵守することで、ユニバーサル カップリングを消耗品から長期資産に変えることができます。グリース ガンと高品質の潤滑剤のコストは、故障したユニバーサル カップリングの交換や付随的損傷の修理にかかる費用と比較すると、取るに足らないものです。ベアリングを保護し、予算を保護します。

よくある質問 (FAQ)

質問 1: ユニバーサル カップリングのベアリング故障の最も一般的な原因は何ですか?また、ベアリング保護はどのようにそれに対処しますか?

回答: 最も一般的な原因は汚染物質の侵入、特に微細な塵や湿気であり、摩耗や腐食を引き起こします。ユニバーサル カップリングのベアリング保護は、粒子を物理的にブロックするマルチリップ シール、ラビリンス パス、エンド カバーを通じてこの問題に対処します。 Raydafon Technology Group Co.,Limited では、当社の保護されたユニバーサル カップリングにより、基本設計と比較して汚染物質の侵入が 90% 削減され、主な故障モードが直接防止されます。このような保護がなければ、農業粉塵中での典型的なベアリング寿命は 500 時間未満です。適切なシールを使用することで、当社の工場は同一条件下で 3000 時間以上の耐久性を達成します。

質問 2: 致命的な故障が発生する前に、ユニバーサル カップリングのベアリング保護が損なわれているかどうかをどうやって判断できますか?

回答: 3 つの早期警告サインを探します。1 つ目は、最近潤滑を行っていないシール周囲の目に見えるグリースの漏れは、シール リップの摩耗または損傷を示しています。次に、ベアリング カップ近くのユニバーサル カップリング ヨークを拭いて、錆びたまたはザラザラした残留物が見つかった場合は、シールが侵入を許可しています。第三に、ドライブラインを手で回転させながら、ノッチや研ぎを感じます。当社工場では、ユニバーサルカップリングが低速で動作している間、ベアリングカップに聴診器を使用することを推奨しています。滑らかなシューという音は正常ですが、カチッという音やこすれる音はベアリングの損傷を示します。早期に発見された場合は、すぐにグリースを補給してシールを検査することでユニットを救える場合もありますが、多くの場合は交換が必要になります。

質問 3: 標準のベアリング保護では不十分な特定の環境条件はありますか?また、貴社の工場ではどのようなアップグレードが提供されていますか?

回答: はい、毎日の高圧洗浄 (酪農場)、スラリーへの浸漬 (廃水処理)、または酸性化学薬品への曝露 (肥料工場) などの条件は、標準シールの性能を圧倒します。このような場合のために、当社の工場では、耐薬品性のバイトン (FKM) シールを備えたエクストリーム デューティ ユニバーサル カップリング、ステンレス鋼のラビリンス シールド、および汚染物質を洗い流すことができるパージ可能なグリース キャビティを提供しています。さらに、ユニバーサル カップリング ジョイント全体にフィットし、追加のバリアを提供するブーツ カバー アクセサリも提供しています。これらのアップグレードにより、攻撃的な環境での保護がさらに 70% 強化されます。どの保護レベルがアプリケーションに適合するかを判断するには、Raydafon Technology Group Co.,Limited にお問い合わせください。

質問 4: 保護されたユニバーサル カップリングのコストと、ダウンタイムの削減による長期的な節約とを比較するとどうですか?

回答: プレミアム保護されたユニバーサル カップリングは、通常、保護されていない基本的なユニットよりも初期費用が 30% ～ 50% 高くなります。ただし、総所有コストの計算では、圧倒的に保護が有利になります。たとえば、保護されていないユニバーサル カップリングは 6 か月ごとに交換が必要になる場合があります (費用 150 米ドルに加え、作業費とダウンタイム 500 米ドルがかかります)。 3 年間の場合、3,900 米ドルになります。 225 米ドルの保護されたユニバーサル カップリングは、適切なメンテナンスを行えば 3 年以上持続し、3,675 米ドルを節約し、さらに 3 回の計画外のシャットダウンを回避できます。当社の工場の顧客は、保護シリーズのユニバーサル カップリングへのアップグレードの投資回収期間が 4 ～ 6 か月であると常に報告しています。

質問 5: 既存のユニバーサル カップリングのシールを改良するとベアリングの保護が向上しますか? それとも新しいユニットが必要ですか?

回答: 後付けは可能ですが、制限があります。アフターマーケットのシールキットの中には、摩耗したシールを交換できるものもありますが、ベアリングカップとクロスサーフェスにはすでにシールの接触を損なう摩耗パターンがある可能性があります。最良の結果を得るには、工場で設計された新しいユニバーサル カップリングをお勧めします。これは、当社の工場がベアリング保護システム全体を総合的なユニットとして設計しているためです。表面仕上げ、シール溝の形状、グリース通路の位置合わせがすべて一緒に最適化されています。ただし、軽微な摩耗については、トラニオン表面の再研磨を含むシール交換サービスを行っております。これにより、元の保護の 70% を回復できます。重要なアプリケーションの場合は、最大限の信頼性を確保するために、最新の 4 段階シーリング技術を備えた新しい Raydafon ユニバーサル カップリングを購入することをお勧めします。

結論: ユニバーサルカップリングの信頼性と節約のためにベアリングの保護を優先する

ベアリングの保護は贅沢ではありません。これは、ユニバーサル カップリングの寿命、動作の安全性、ライフサイクル コストの中心的な決定要因です。これまで検討してきたように、保護されていないベアリングは汚染、腐食、潤滑剤の損失によって急速に被害を受け、計画外のダウンタイム、二次的な機器の損傷、およびメンテナンス予算の高騰につながります。対照的に、多段階シール、精密な表面仕上げ、および適切な潤滑管理を採用して設計されたユニバーサル カップリングは、過酷な農業環境や工業環境でも数千時間にわたる信頼性の高いトルク伝達を実現します。 Raydafon Technology Group Co.,Limited では、当社の工場では、標準的な農業用シリーズから過酷な作業に耐える鉱山用カップリングに至るまで、あらゆる製品ラインにベアリング保護を埋め込んでいます。当社は、文書化されたテストデータ、フィールドケーススタディ、および包括的な保証によって設計を裏付けています。

ベアリングの故障によって生産が停止するのを待ってはいけません。現在のユニバーサル カップリングの在庫を評価し、高度なシールや耐腐食性コーティングが欠けているユニットを特定します。当社の保護シリーズ ユニバーサル カップリングにアップグレードして、稼働時間の違いと安心感を体験してください。レイダフォンテクノロジーグループ株式会社 に今すぐお問い合わせください機器のベアリング保護の無料監査をリクエストしてください。当社のエンジニアリングチームはお客様の動作条件を分析し、シール材質、潤滑スケジュール、オプションの付属品を含む最適なユニバーサルカップリング構成を推奨します。すべての注文には、詳細なメンテナンス ガイドと直接の技術サポートが含まれます。今すぐベアリングの保護に投資し、今後何年にもわたってドライブラインの信頼性を確保してください。高精度パワートランスミッションのパートナーである Raydafon Technology Group Co.,Limited に見積もりまたはサンプル評価をリクエストしてください。
